Canare L-2.5CHD tanki 12G/3G-SDI instalacijski kabel po mjeri

Kabelski koaksijalni kabel Canare L-2.5CHD Super Coax 75-ohm, izrađen po mjeri. Pogodan za 3G-SDI/HD-SDI instalacije, a uz odgovarajuću opremu i za 12G-SDI prijenos do otprilike 43 m.

Canare L-2.5CHD kabl 12G/3G-SDI tankog profila, izrađen po mjeri

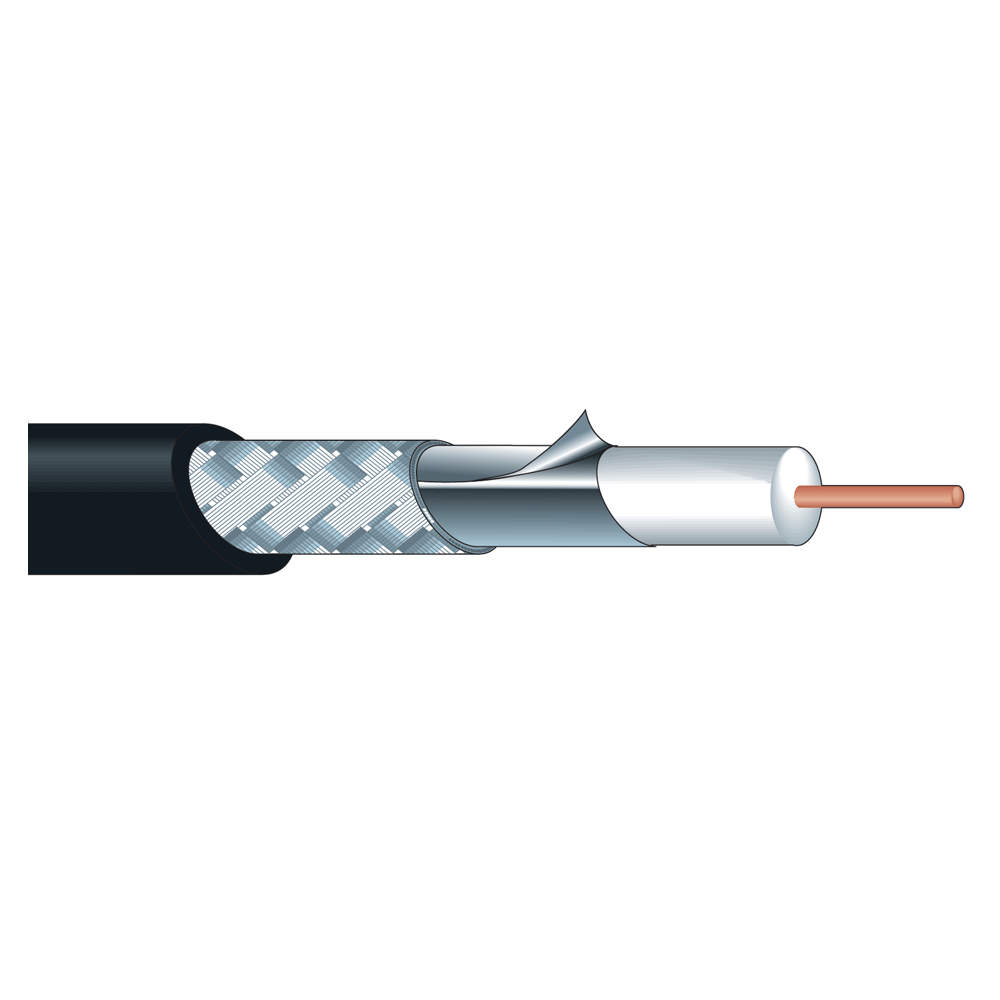

Canare L-2.5CHD je tanki 75-ohmski instalacijski koaksijalni kabel iz serije Super Coax, namijenjen za prijenos profesionalnih SDI video signala. Zahvaljujući niskoj prigušbi, izolaciji od pjenastog PE-a, čvrstom središnjem vodiču i oklopu koji kombinira aluminijsku foliju s gusto pocinčanom bakrenom pletenicom, posebno je pogodan za fiksne 3G-SDI/HD-SDI instalacije.

Canare također navodi kabel L-2.5CHD kao rješenje za 12G-SDI s Micro BNC priključcima i sweep testom do 12 GHz. Prema Canareovoj metodologiji, tipična udaljenost prijenosa za 12G-SDI 4K-UHD iznosi približno 43 m, a za 3G-SDI 1080p približno 69 m. Stvarna upotrebljiva udaljenost uvijek ovisi o specifičnoj kameri, pretvaraču, monitoru, usmjerivaču ili drugom prijemniku signala.

Kabel se izrađuje po mjeri prema odabranoj konfiguraciji. Potrebnu duljinu i dostupne konektore možete odabrati izravno na stranici proizvoda. Tako pripremljeni kabel može se koristiti za fiksno SDI ožičenje u studiju, kontrolnoj sobi, tehničkoj prostoriji, racku ili pri instalaciji.

Ključne značajke

• tanki 75-ohmski Canare L-2.5CHD instalacijski koaksijalni kabel,
• serija Canare Super Coax / Super Low Loss Coax,
• posebno pogodan za 3G-SDI/HD-SDI instalacije,
• može se koristiti i za 12G-SDI uz odgovarajuću opremu i konektore,
• tipična udaljenost za 12G-SDI 4K-UHD je otprilike 43 m,
• tipična udaljenost za 3G-SDI 1080p je otprilike 69 m,
• vanjski promjer kabela 4,2 mm,
• PE pjenasta izolacija i čvrsti središnji vodič,
• aluminijska folija i gusta pocinčana bakrena pletenica,
• izrađuje se po narudžbi prema odabranoj duljini i konfiguraciji.

Tipične primjene

• fiksne SDI instalacije u studijima ili kontrolnim sobama,
• povezivanje kamera, monitora, snimača, usmjerivača i pretvarača,
• rack i tehnička ožičenja,
• HD-SDI i 3G-SDI signalni putovi,
• kraće 12G-SDI trase koristeći odgovarajuću opremu i konektore,
• instalacije koje zahtijevaju tanke koaksijalne kabele s malim gubicima.

Tehničke specifikacije

Tipična udaljenost prijenosa po video formatu

Navedeni dometi prijenosa su tipične vrijednosti prema metodologiji Canare/SMPTE i ne jamče automatski stvarnu udaljenost u svakoj instalaciji. Stvarni rezultat ovisi o korištenoj tehnologiji, konektorima, kvaliteti terminacija i mogućnostima izjednačavanja prijemnika. Kabel je prvenstveno namijenjen za fiksne instalacije; proizvođač preporučuje izbjegavanje ponovljenog savijanja i pretjeranog mehaničkog opterećenja.
