Canare L-3.3CUHD 12G-SDI Ultra Coax kabel po mjeri
Pregled odabranog kabela
SKU: KAT-14215
Konfigurirajte svoj prilagođeni kabel na mreži i mi ćemo ga proizvesti za vas u roku od 1-3 radna dana.
0 € s PDV-om
0 € bez PDV-a
Opis proizvoda
Opis proizvoda
Poseban 75-ohmski Canare L-3.3CUHD koaksijalni kabel za 12G-SDI / 4K-UHD u skladu sa standardom SMPTE ST 2082-1. Omogućuje prijenos 12G-SDI signala na udaljenost do otprilike 58 metara, ovisno o korištenoj opremi i cjelokupnoj putanji signala.
Canare L-3.3CUHD 12G-SDI Ultra Coax kabela po mjeri
12G-SDI 4K-UHD
do 58 m
Približna maksimalna duljina ovisi o opremi i ruti
Standardno
SMPTE 2082-1
za 12G-SDI prijenose i 4K-UHD video
Promjer kabela
5,5 mm
Ultra Coax konstrukcija za 12G-SDI signal
Konfiguracija
Prilagođeno
odaberite duljinu, konektore i boju čepova

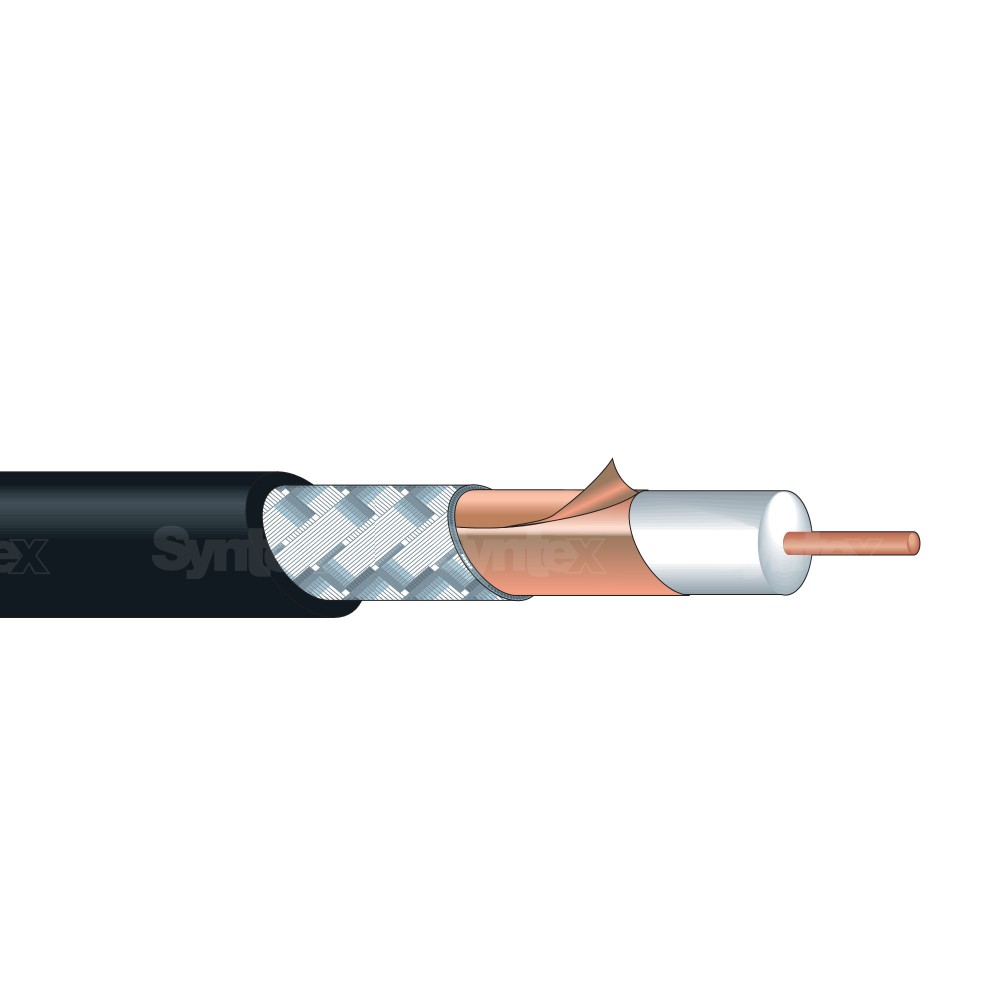

Canare L-3.3CUHD je poseban 75-ohmski koaksijalni kabel za profesionalne 12G-SDI / 4K-UHD primjene u skladu sa specifikacijom SMPTE ST 2082-1. Namijenjen je za situacije u kojima je potrebno pouzdano prenositi 12G-SDI signal na veće udaljenosti od onih mogućih s standardnim, tanjim SDI kabelima, uz istovremeno održavanje razumnog promjera kabela za praktičnu upotrebu u produkcijskim, studijskim ili instalacijskim okruženjima.
Za 12G-SDI, približna maksimalna udaljenost prijenosa je do 58 m, ovisno o korištenoj opremi, kvaliteti signala, konektorima i cijeloj putanji signala. S promjerom od 5,5 mm i težinom od 4,1 kg po 100 m, kabel može biti prikladan izbor za 4K-UHD veze gdje je potrebna kombinacija veće rezerve u prijenosu i još uvijek relativno kompaktnog dizajna.
Kabel se izrađuje po narudžbi prema odabranoj konfiguraciji. Potrebnu duljinu, dostupne konektore i boju ovojnice možete odabrati izravno na stranici proizvoda. Na taj način možete prilagoditi kabel određenoj kameri, monitoru, pretvaraču, kontrolnoj sobi, racku ili fiksnoj instalaciji.
Ključne značajke
- poseban 75-ohmski koaksijalni kabel Canare L-3.3CUHD,
- dizajniran za 12G-SDI / 4K-UHD u skladu sa standardom SMPTE ST 2082-1,
- Približna udaljenost prijenosa za 12G-SDI do 58 m,
- vanjski promjer kabela 5,5 mm,
- težina 4,1 kg / 100 m,
- impedancija 75 ohma,
- kapacitivnost 55 pF/m, tj. 55 nF/km pri 1 kHz,
- prigušenje 68,5 dB / 100 m pri 6 GHz,
- izrađuje se po narudžbi prema odabranoj duljini i konfiguraciji.
Tipične primjene
- 12G-SDI i 4K-UHD video priključci,
- kamere, monitori, snimači i pretvarači,
- video lanci u studiju i kontrolnoj sobi,
- vezovi za rack i tehničke instalacije,
- duže SDI vodove gdje je potrežan veći margini za 12G-SDI signal.
Tehničke specifikacije
| Tip kabela | Canare L-3.3CUHD Ultra Coax |
|---|---|
| Standard | SMPTE ST 2082-1 |
| Impedancija | 75 ohma |
| Promjer kabela | 5,5 mm |
| Težina | 4,1 kg / 100 m |
| Središnji vodič | 1 / 0,75 mm |
| Ukupni promjer središnjeg vodiča | 0,75 mm |
| Promjer pjenastog dielektrika | 3,3 mm |
| Otpor središnjeg vodiča | ≤ 41,4 oma/km pri 20 °C |
| Otpor vanjskog vodiča | ≤ 14,9 ohma/km pri 20 °C |
| Kapacitivnost | 55 pF/m, odnosno 55 nF/km pri 1 kHz |
| Prigušenje | 68,5 dB / 100 m pri 6 GHz |
| Raspon temperatura | -20 °C do +75 °C |
| 12G-SDI udaljenost prijenosa | do 58 m ovisno o korištenoj opremi i cjelokupnoj ruti |
Navedeni vrijednosti temelje se na dostupnim specifikacijama kabela. Domet prijenosa za 12G-SDI je približan i može varirati ovisno o korištenoj opremi, konektorima, kvaliteti signala i cijeloj vezi.
