Canare L-5.5CUHD UHD 12G-SDI Ultra Coax kabel po mjeri

Canare L-5.5CUHD profesionalni 75-ohmski koaksijalni kabel iz serije Ultra Coax za 12G-SDI / 4K-UHD u skladu sa standardom SMPTE ST 2082-1. Pogodan za duže 12G-SDI vodove, obično do 102 m, ovisno o korištenoj opremi i cjelokupnoj putanji signala.

Canare L-5.5CUHD UHD 12G-SDI Ultra Coax kabela po mjeri

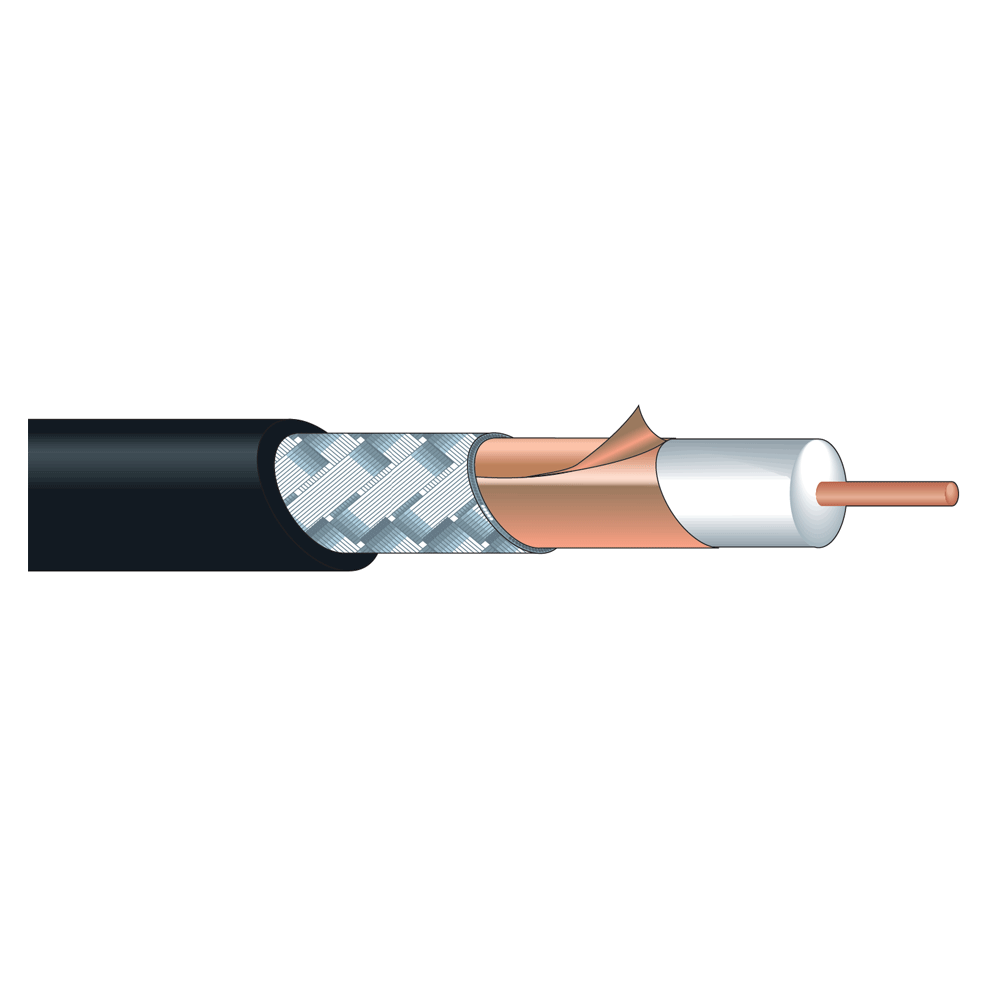

Canare L-5.5CUHD je profesionalni 75-ohmski digitalni video koaksijalni kabel iz serije Ultra Coax, dizajniran za zahtjevne 12G-SDI / 4K-UHD primjene u skladu sa specifikacijom SMPTE ST 2082-1. U usporedbi s tanjim 12G-SDI kabelima, nudi niže slabljenje, veći dinamički raspon prijenosa i pogodan je za duže kabelske trase u studiju, kontrolnoj sobi, pri instalaciji ili između profesionalne video opreme.

Za 12G-SDI / 4K-UHD, približna maksimalna udaljenost prijenosa iznosi do 102 m prema katalogskim specifikacijama tvrtke Canare. U praksi, konačna pouzdanost može ovisiti o korištenoj opremi, prijamniku, kvaliteti signala, konektorima i cijeloj putanji signala.

Kabel se izrađuje po narudžbi prema odabranoj konfiguraciji. Potrebnu duljinu, dostupne konektore i boju ovojnice možete odabrati izravno na stranici proizvoda. Zahvaljujući promjeru od 7,7 mm i niskoj prigušnosti, L-5.5CUHD je prikladan izbor kada je stabilna 12G-SDI prijenosna veza na većim udaljenostima prioritet.

Ključne značajke

• Profesionalni 75-ohmski koaksijalni kabel Canare L-5.5CUHD,
• serija Ultra Coax posebno dizajnirana za 12G-SDI,
• pogodan za 12G-SDI / 4K-UHD u skladu sa standardom SMPTE ST 2082-1,
• Približna udaljenost prijenosa 12G-SDI do 102 m,
• vanjski promjer kabela 7,7 mm,
• težina 7,1 kg / 100 m,
• impedanca 75 oma,
• kapacitivnost 52 pF/m,
• prigušenje 39,5 dB / 100 m pri 6 GHz,
• izrađuje se po narudžbi prema odabranoj duljini i konfiguraciji.

Tipične primjene

• 12G-SDI i 4K-UHD video priključci,
• duži SDI vodovi u studijima, kontrolnim sobama ili instalacijama,
• povezivanje kamera, monitora, snimača, pretvarača i usmjerivača,
• vezanje na rack i fiksne tehničke instalacije,
• HDTV, 3G-SDI, HD/SD-SDI, PAL i NTSC analogni video,
• satelitske primjene, telekomunikacije i testna oprema.

Podržani standardi

Kabel je pogodan za upotrebu u skladu sa specifikacijama SMPTE ST 2082-1, SMPTE ST 424M, SMPTE ST 292M, SMPTE ST 344M i SMPTE 259M.

Tehničke specifikacije

Maksimalna udaljenost prijenosa ovisno o video formatu

Navedeni maksimalni dometi su približni i temelje se na parametrima kabela za dotični format prijenosa. To nije zajamčena stvarna udaljenost; u praksi također ovisi o korištenoj opremi, prijamniku, konektorima, kvaliteti signala i cijeloj vezi.
