Accsoon Adapter for Monitor

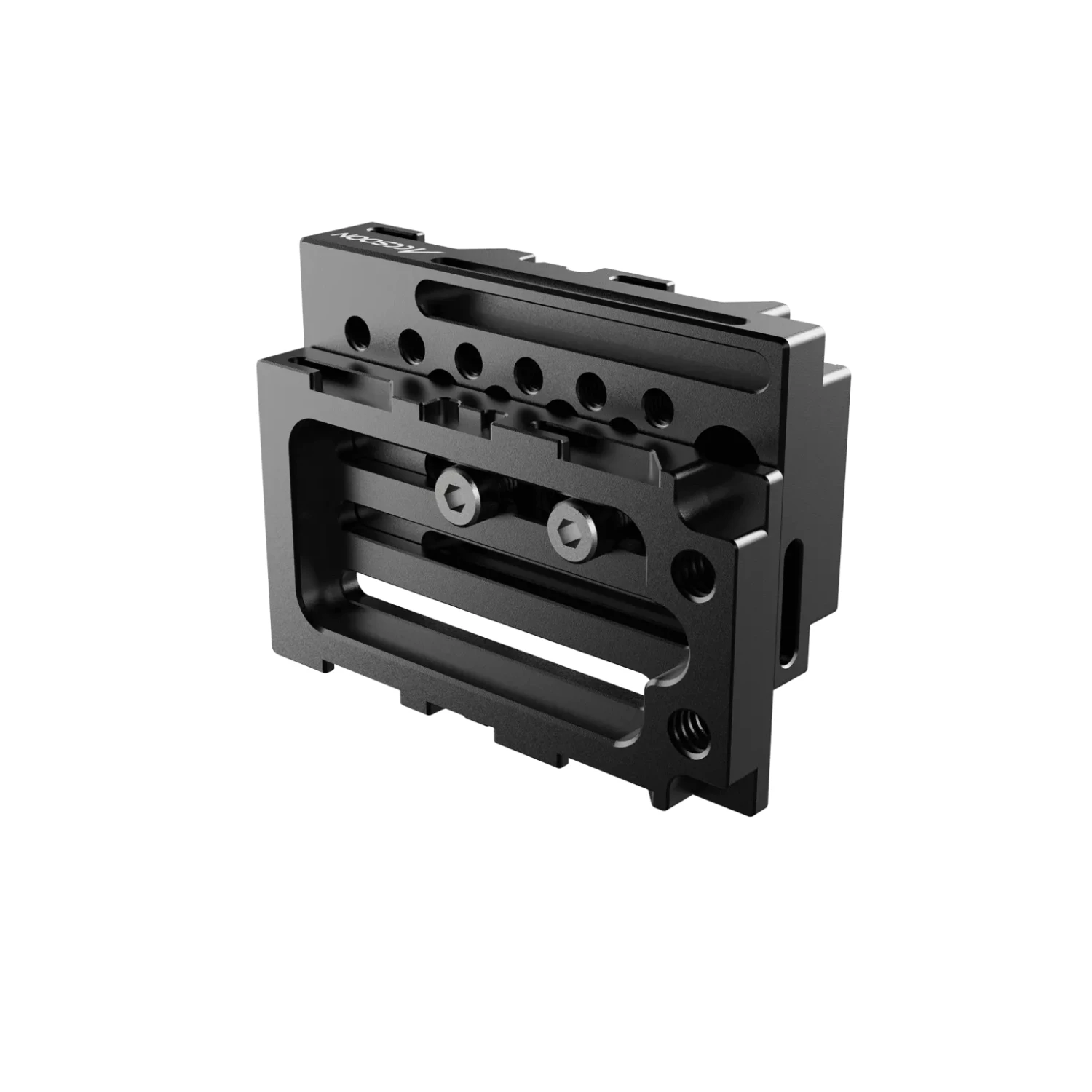

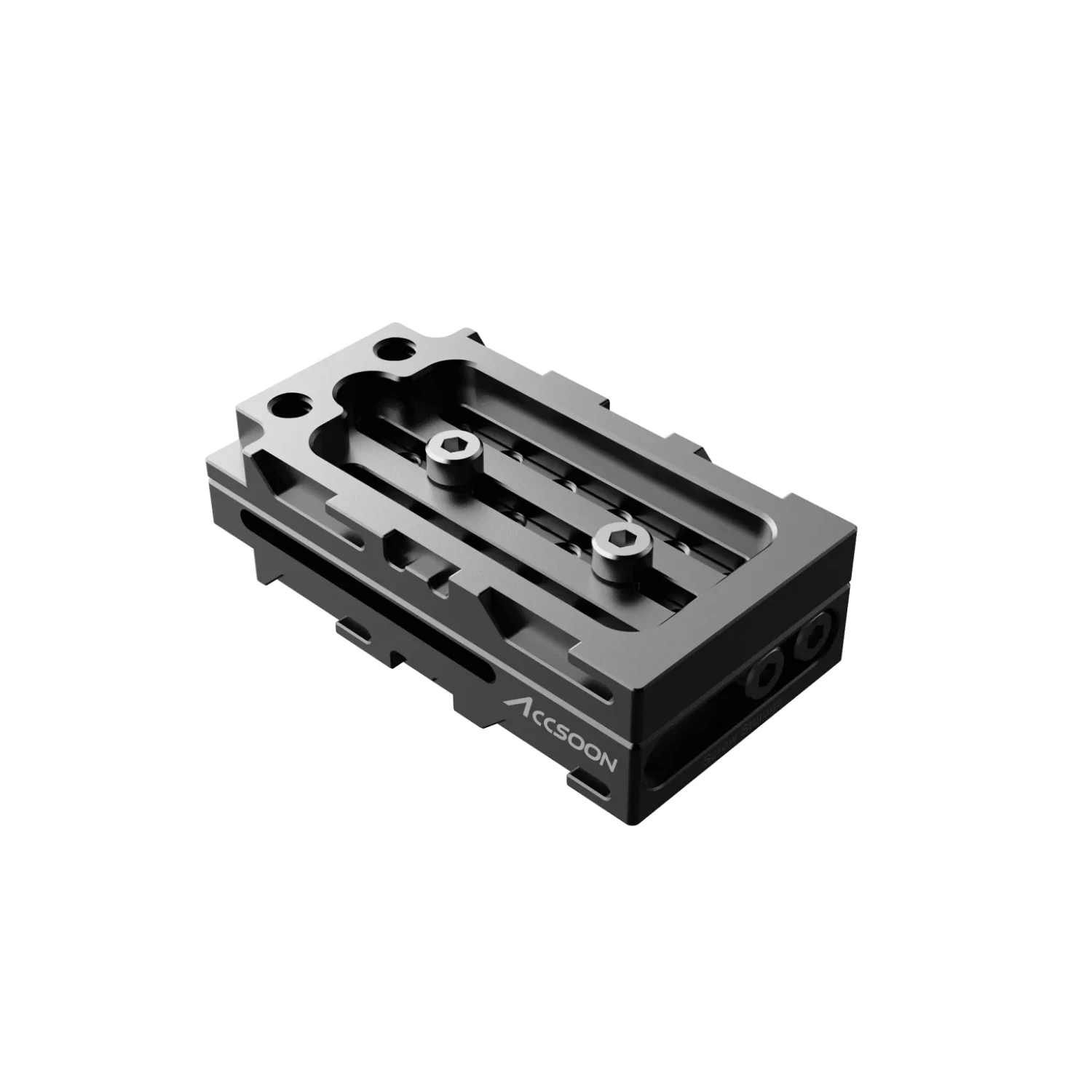

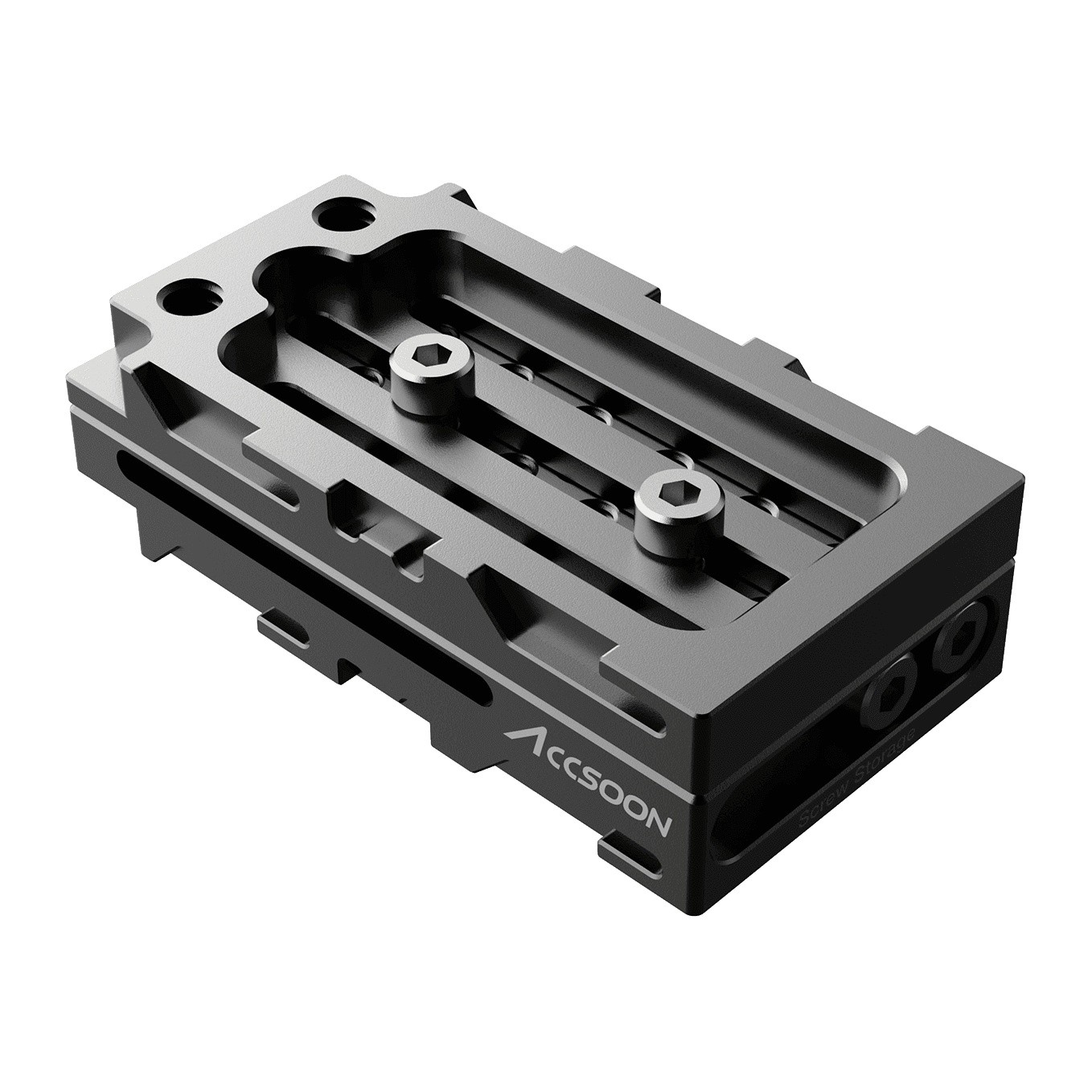

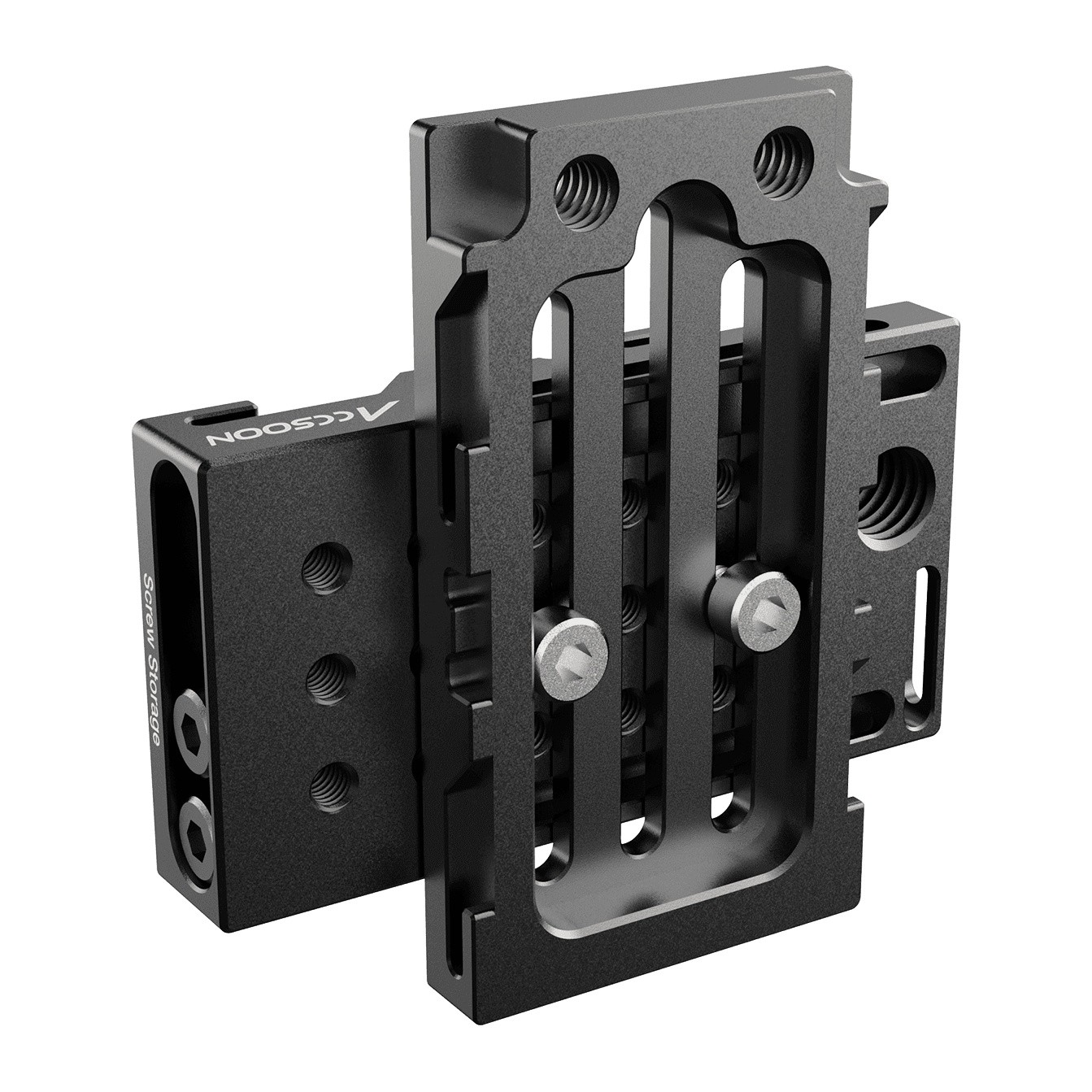

Accsoon adapter za monitor ACC-ACC03 je mehanički montažni adapter za bežične jedinice CineView i CineEye s NP-F utorom. Dvije podesive aluminijske ploče omogućuju pričvršćivanje prijamnika na monitor ili rig, a njegova orijentacija može se podesiti pomoću kliznih utora. Time se neiskorišteni NP-F utor oprema montažnim točkama 1/4″-20, 3/8″ i M4; adapter teži 100 g i dimenzija je 70,8 × 38,4 × 20 mm. ACC03 nema prohodno napajanje, stoga se bežična jedinica mora zasebno napajati putem svog DC ulaza. Paket sadrži adapter i imbus ključ; monitor, bežična jedinica i baterije isporučuju se zasebno.

Accsoon ACC03

INSTALACIJA U NP-F UTOR

Dvije podesive ploče povezuju bežičnu jedinicu s monitorom ili stvaraju nove točke za montažu na nosaču. Čisto mehaničko rješenje s odvojenim napajanjem.

1/4″-20 / 3/8″ / M4100 g

DODATNE TOČKE ZA MONTAŽU

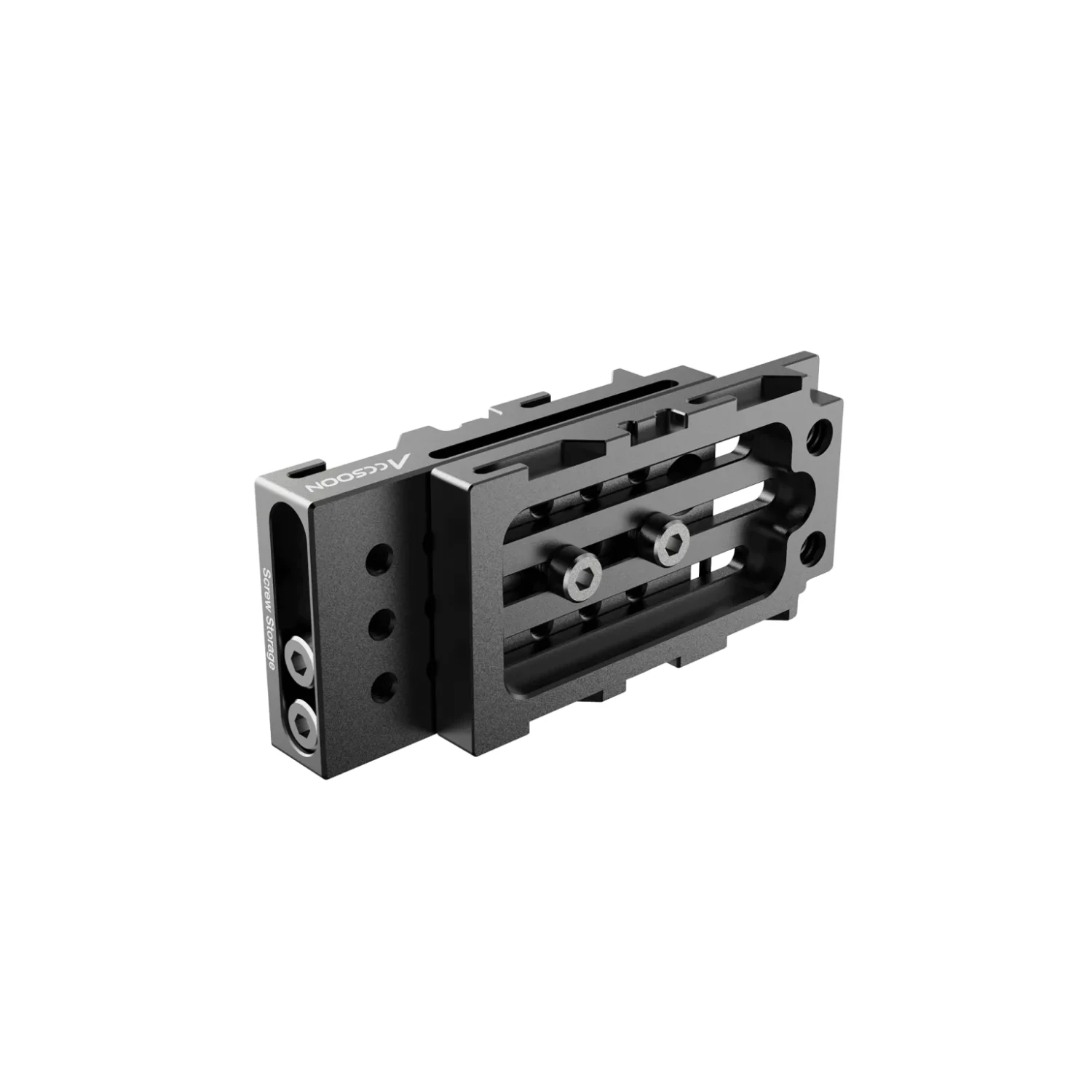

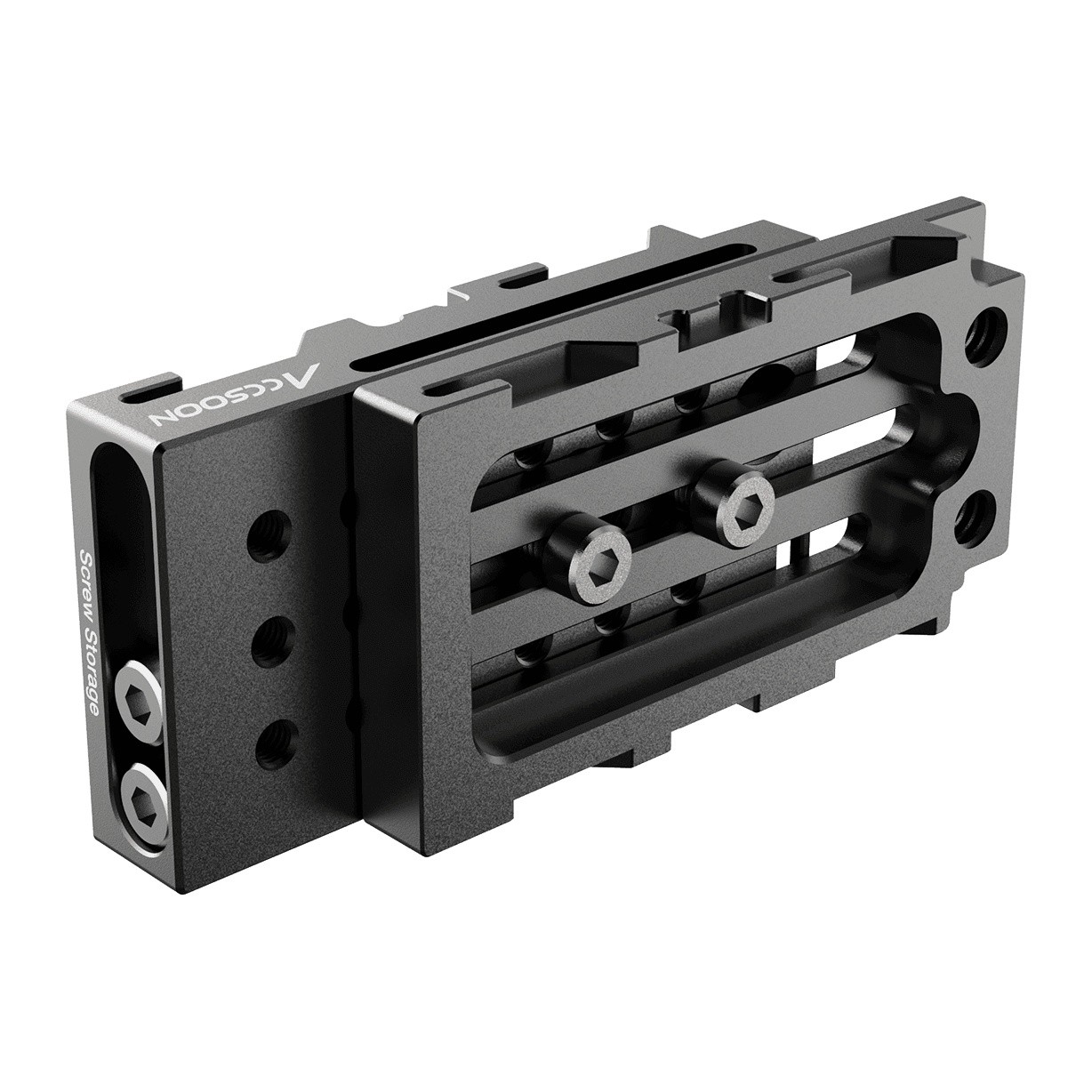

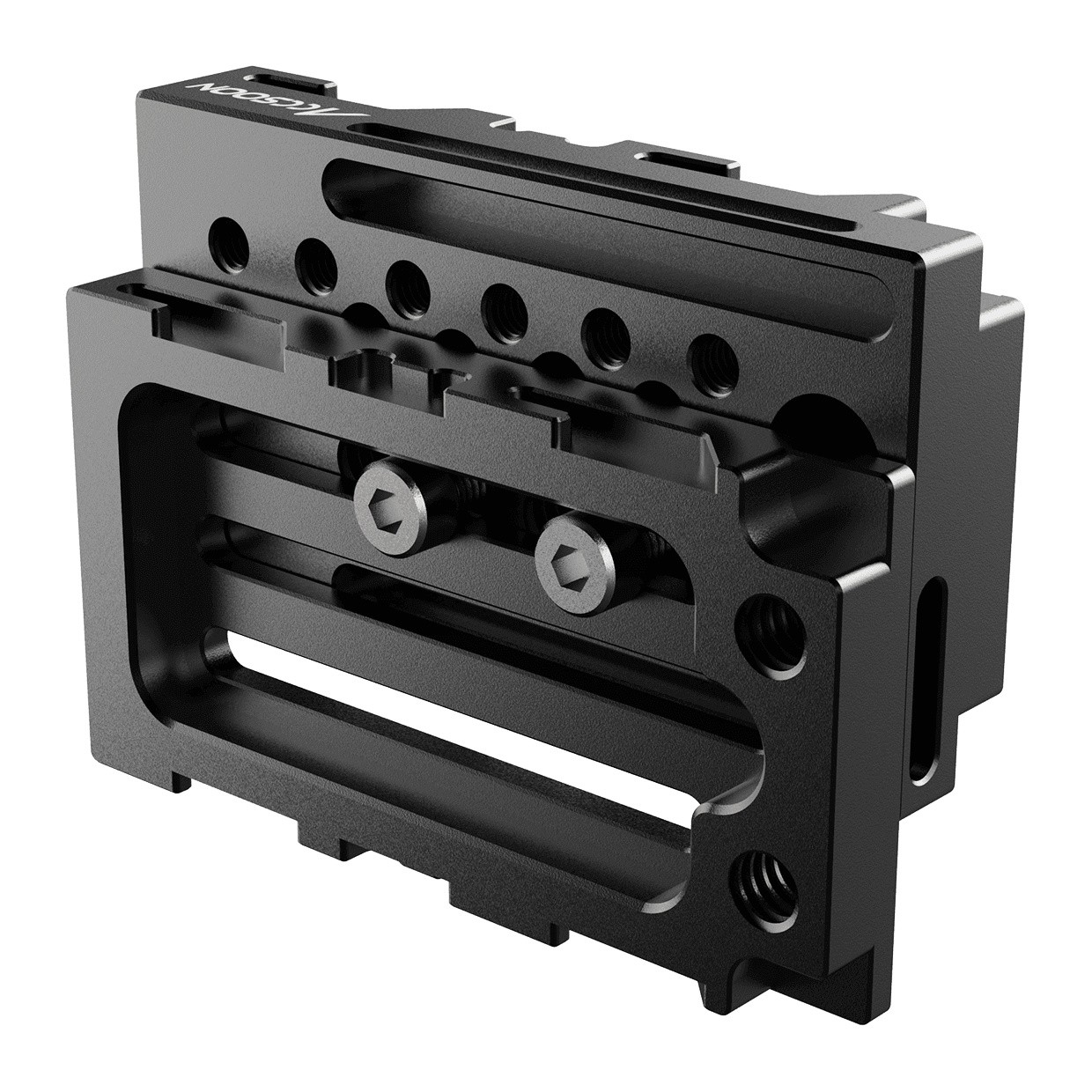

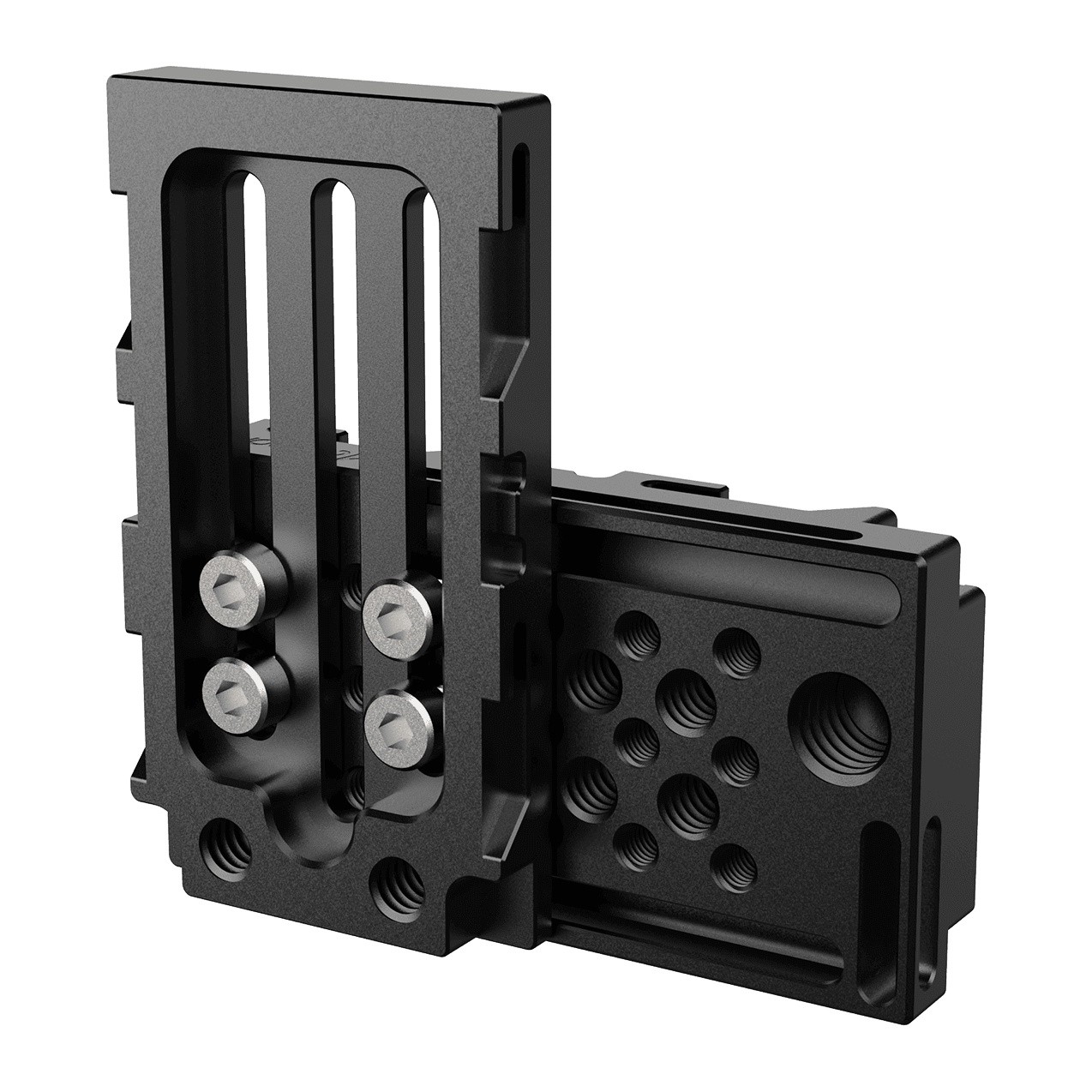

Neiskorišteni NP-F utor na monitoru, kameri ili bežičnoj jedinici može se koristiti za montažu dodatne opreme. Prednja ploča ima 18 rupa za M4 vijke, osam navoja od 1/4″-20 i jedan navoj od 3/8″; s bočne strane nalaze se još četiri rupe za M4 vijke. Aluminijska konstrukcija osigurava stabilnu mehaničku vezu.

ORIJENTACIJA PREMA MONITORU

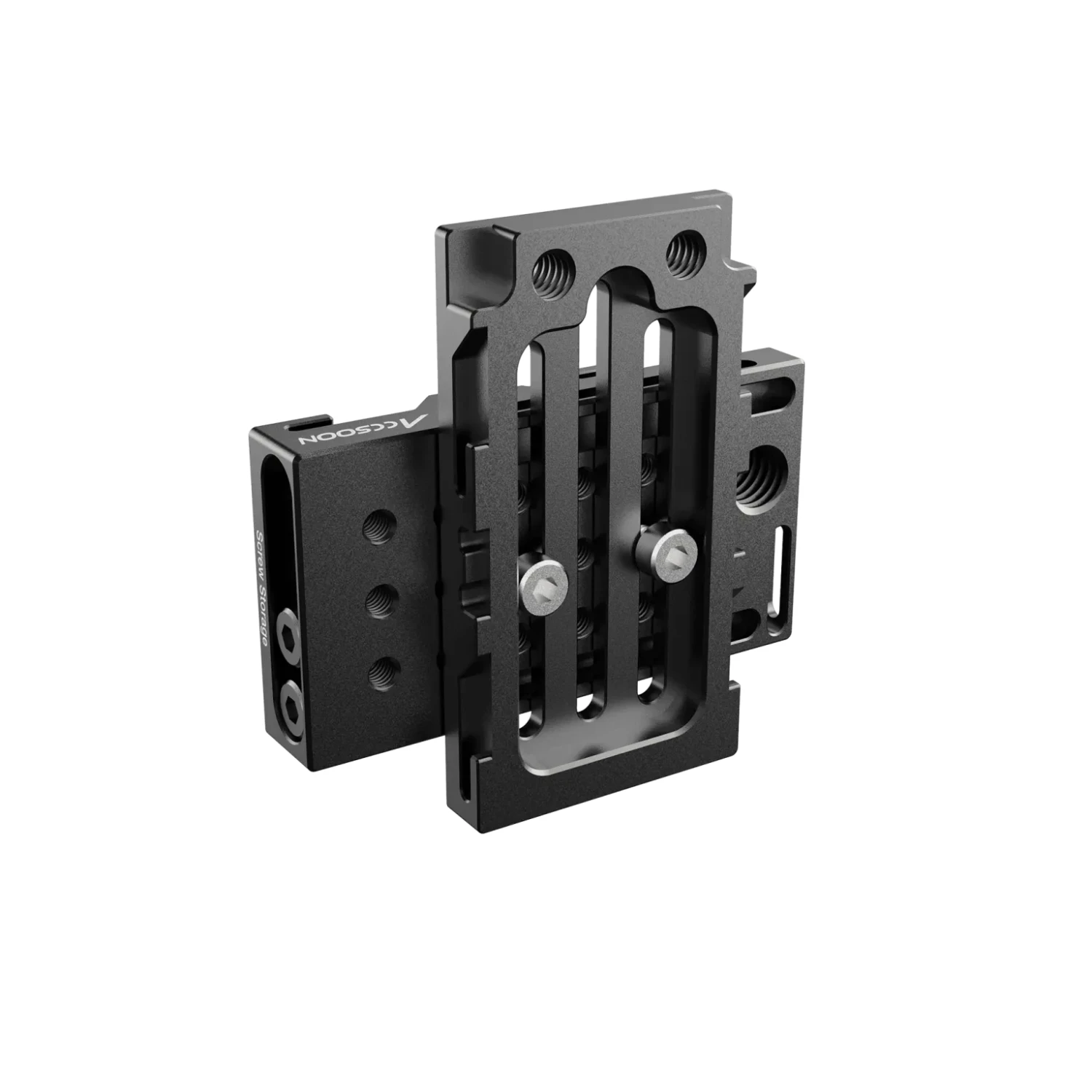

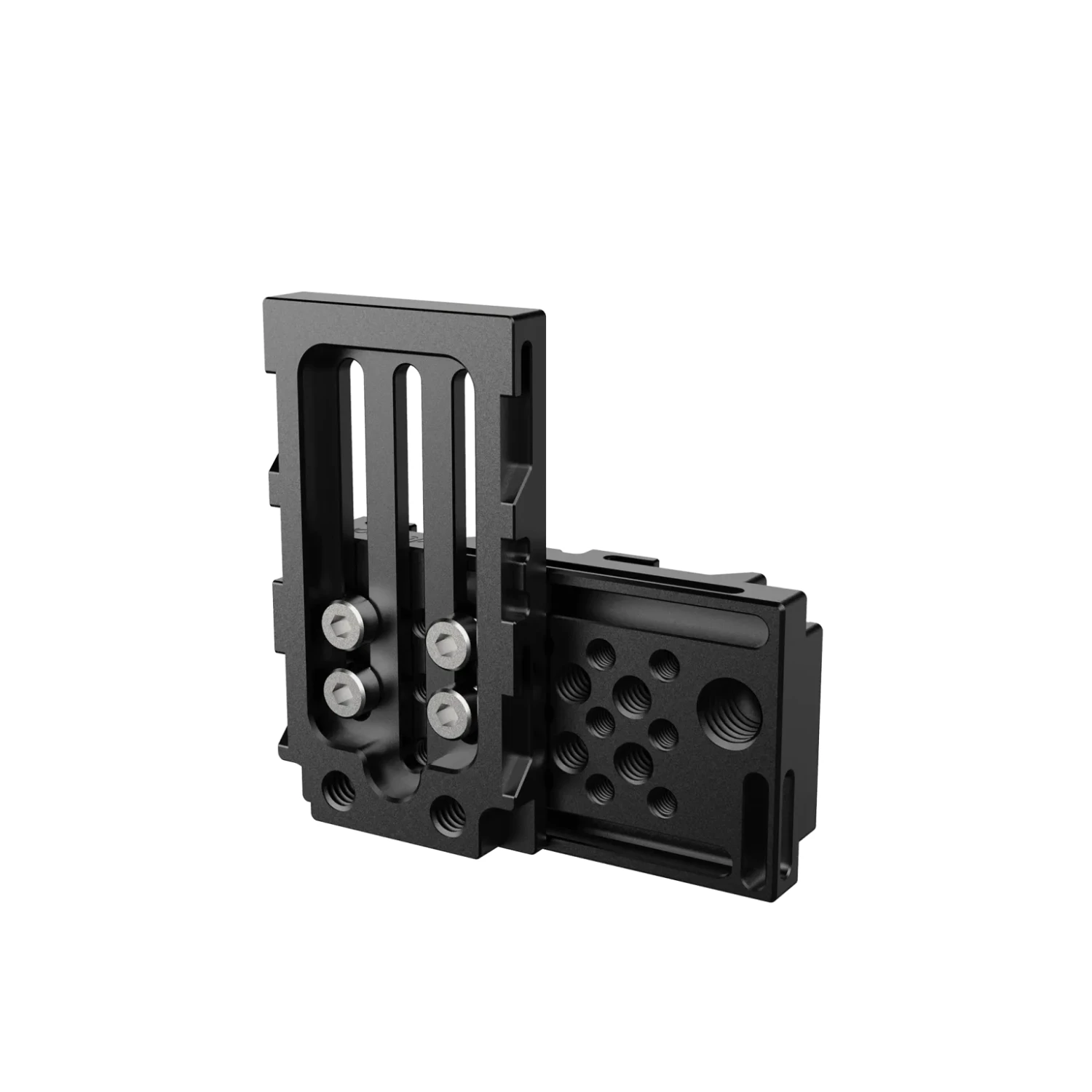

Set dviju ploča s NP nosačima omogućuje povezivanje kompatibilne RX ili TX jedinice s drugim uređajem koji ima odgovarajući utor. Klizni utori pomažu u podešavanju položaja kako bi jedinica ostala uspravna čak i kada je utor monitora orijentiran drugačije. Pojedinačna ploča može se koristiti sama za pričvršćivanje dodatne opreme putem navoja za montažu.

MONTAŽA REDATELJSKOG MONITORA

Proizvođač prikazuje prijemnik iza monitora kao kompaktno rješenje za pregled materijala na setu. S prikladnim monitorom koji ima dva NP-F utora, drugi utor može se rezervirati za bateriju koja napaja monitor. ACC03 ne opskrbljuje električnom energijom: CineView ili CineEye moraju imati vlastito napajanje putem DC ulaza.
