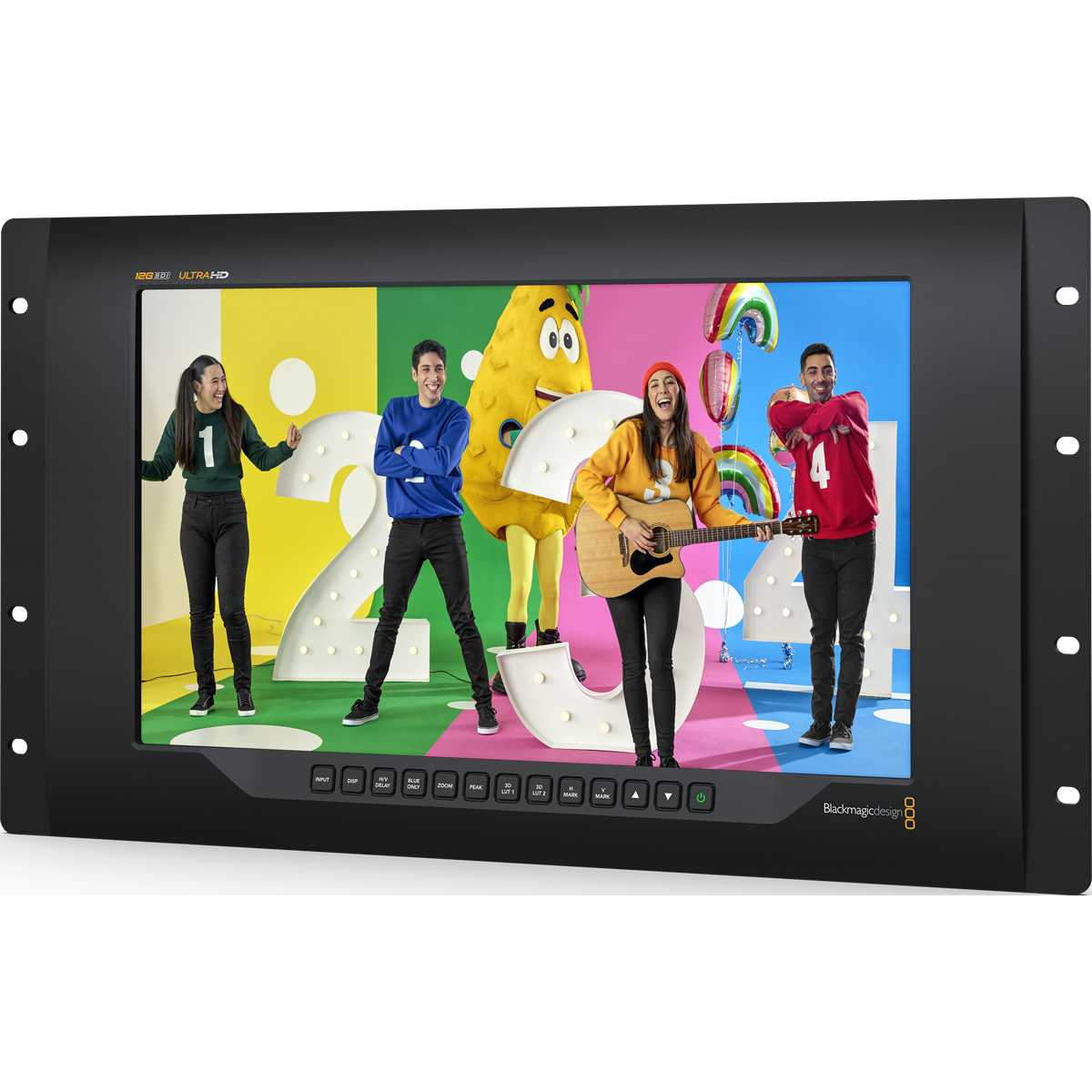

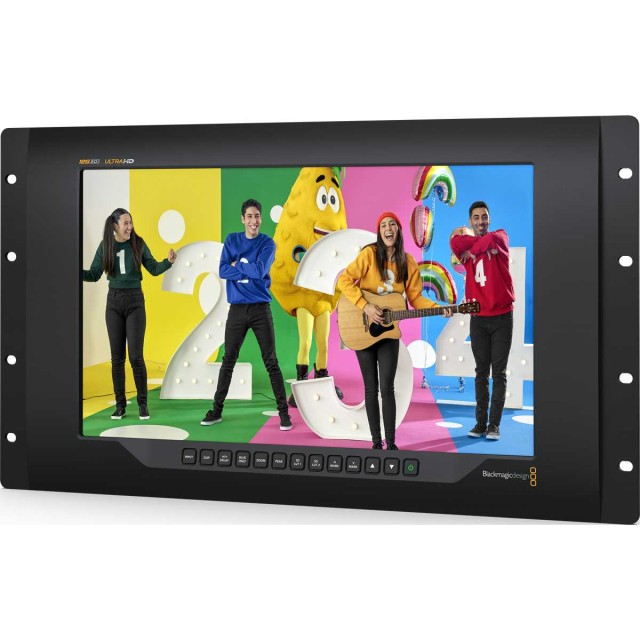

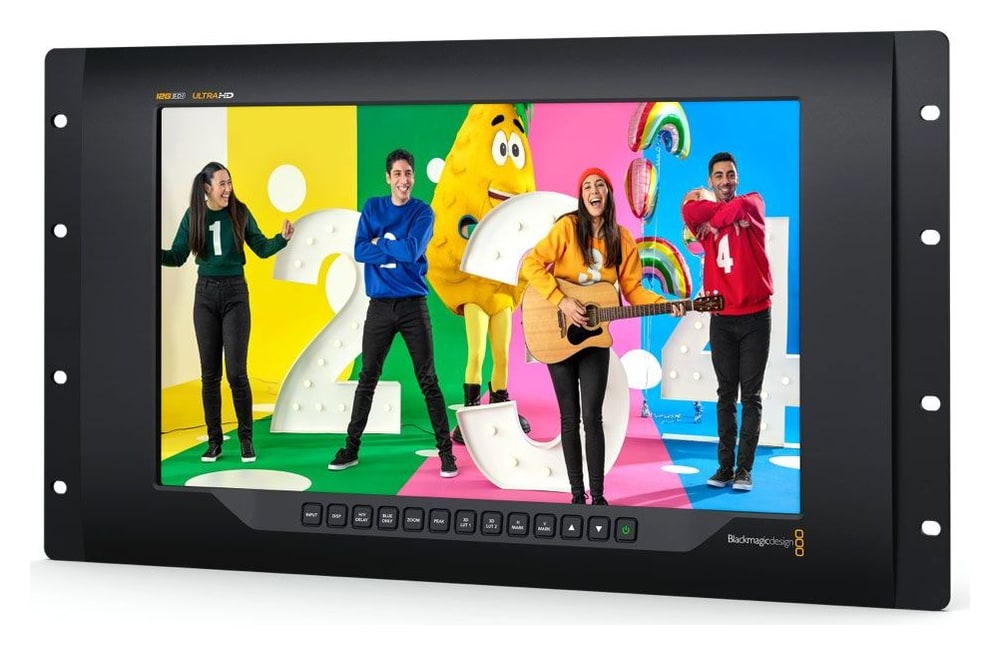

Blackmagic Design SmartView 4K G3

Blackmagic Design SmartView 4K G3 je Ultra HD broadcast monitor s ulazima 12G-SDI i SMPTE-2110 IP. Monitor za ugradnju u ormar spaja se izravno na IP sustave za emitiranje i na profesionalnu opremu 12G-SDI do 2160p60, zato je prikladan za broadcast i produkciju uživo. Nudi 3D LUT, isticanje oštrine (focus peaking), H/V kašnjenje, prikaz samo plavog kanala, okvire kadra i prikaz sigurnog područja.

Ultra HD nadzor slike za SDI i IP

SmartView 4K G3 povezuje uređaje 12G-SDI i radna mjesta SMPTE-2110 IP do 2160p60. U ormar od 19″ donosi puni Ultra HD prikaz, 3D LUT i praktične alate za precizno izoštravanje i kadriranje.

15,6″ Ultra HD2× 12G-SDISMPTE-2110 IP2160p603D LUTAC + 12 V DC

SDI nadzor slike svugdje gdje vam treba

Monitori SmartView ugrađuju se u ormare, reportažna kola i transportne kovčege, automatski prebacuju format ulaza i svi se mogu podesiti s jednog računala preko Etherneta.

Puna Ultra HD razlučivost

Ploča 3840 × 2160 prikazuje svaki piksel Ultra HD slike do 2160p60, bez obrezivanja sve do rubova.

3D LUT za pregled

Učitani 3D LUT pretvaraju log ili HDR signal u ispravan prikaz ili dodaju kreativni izgled.

Alati za izoštravanje i kadriranje

Isticanje oštrine, povećanje, okviri kadra, H/V kašnjenje i prikaz samo plavog kanala na vlastitim tipkama.

AC i 12 V DC

Ugrađeni mrežni izvor napajanja 100–240 V AC i ulaz 12 V DC za bateriju ili rezervno napajanje.

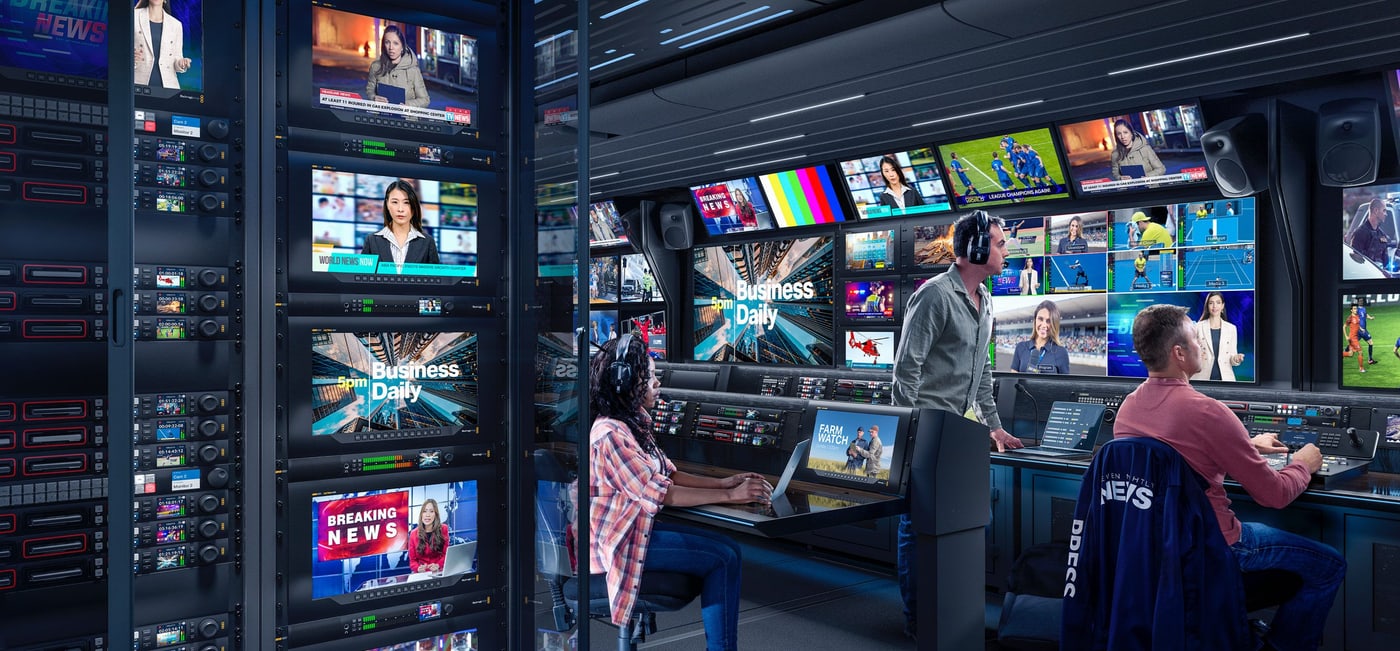

IP, SDI i nadzor slike u jednom monitoru za ormar

SmartView 4K G3 ima ugrađeno optičko i bakreno SMPTE-2110 IP povezivanje, pa se može spojiti izravno na IP video sustave. Dva ulaza 12G-SDI primaju širok raspon profesionalne opreme, a odabrani ulaz 12G-SDI ili 2110 može se provesti na prolazni izlaz 12G-SDI. Između SDI i IP prebacuje se jednom tipkom.

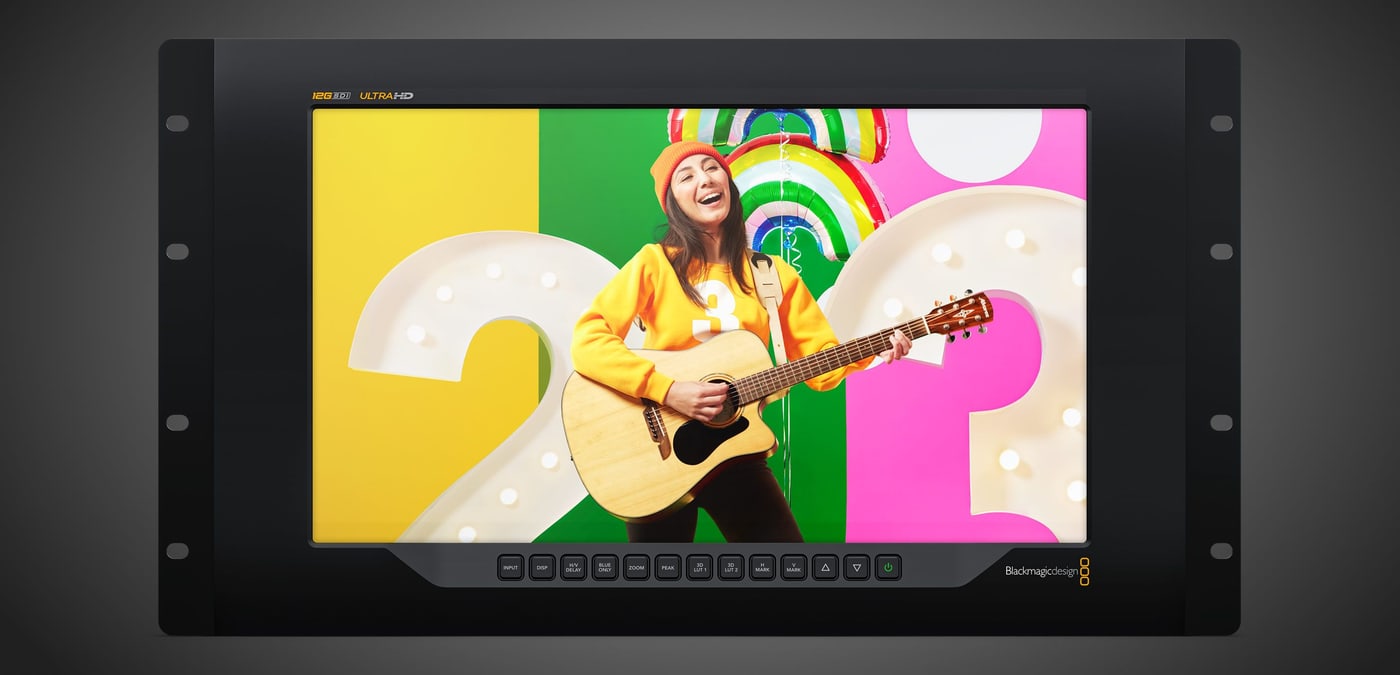

Ultra HD ploča bez obrezivanja

LCD pune Ultra HD razlučivosti prikazuje svaki piksel ulazne slike. Za broadcast se brzo zaključava na novi izvor i pri čestom prebacivanju routera, a za razliku od televizora sliku ne obrezuje, pa vidite sve piksele do ruba. Upravljačke tipke ispod ploče blago su nagnute, pa zaslon ne morate dodirivati.

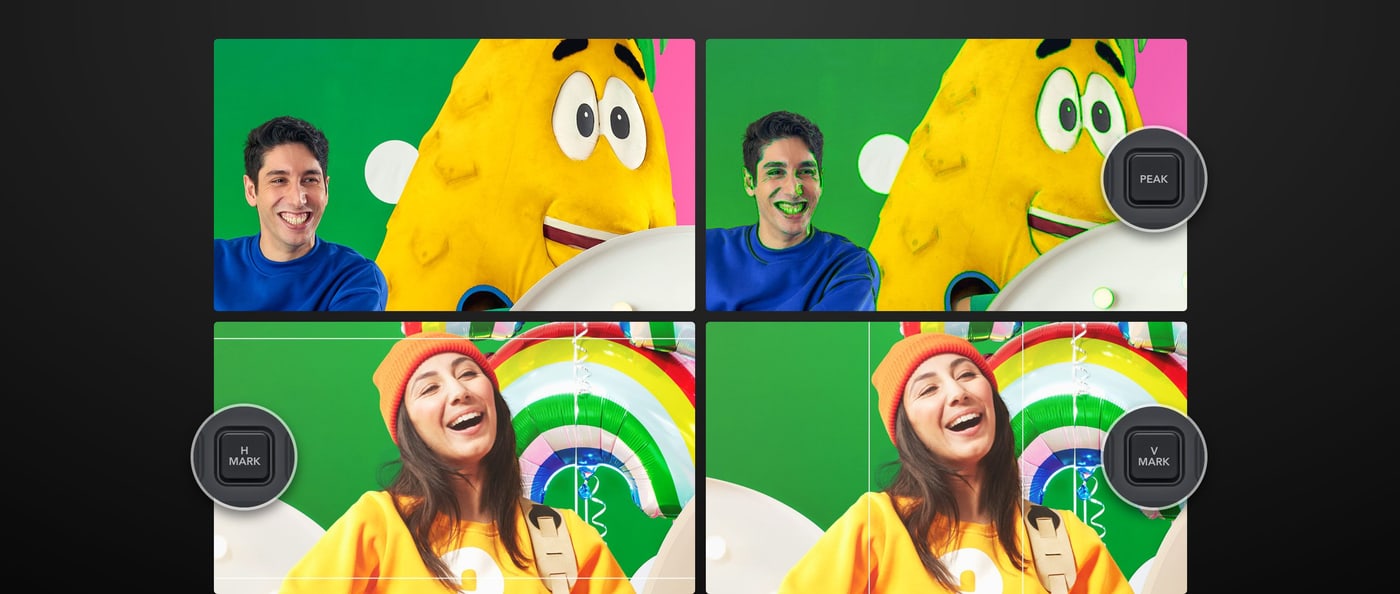

Kontrola slike izravno s prednje ploče

Zasebne tipke omogućuju odabir ulaza, svjetlinu, H/V kašnjenje, prikaz samo plavog kanala i povećanje. Preklapanja uključuju sigurno područje slike i natpisa, četiri neovisna okvira kadra (dva okomita i dva vodoravna) te isticanje oštrine s vlastitom tipkom – pomažu pri radu s kamerama i pri provjeri omjera stranica.

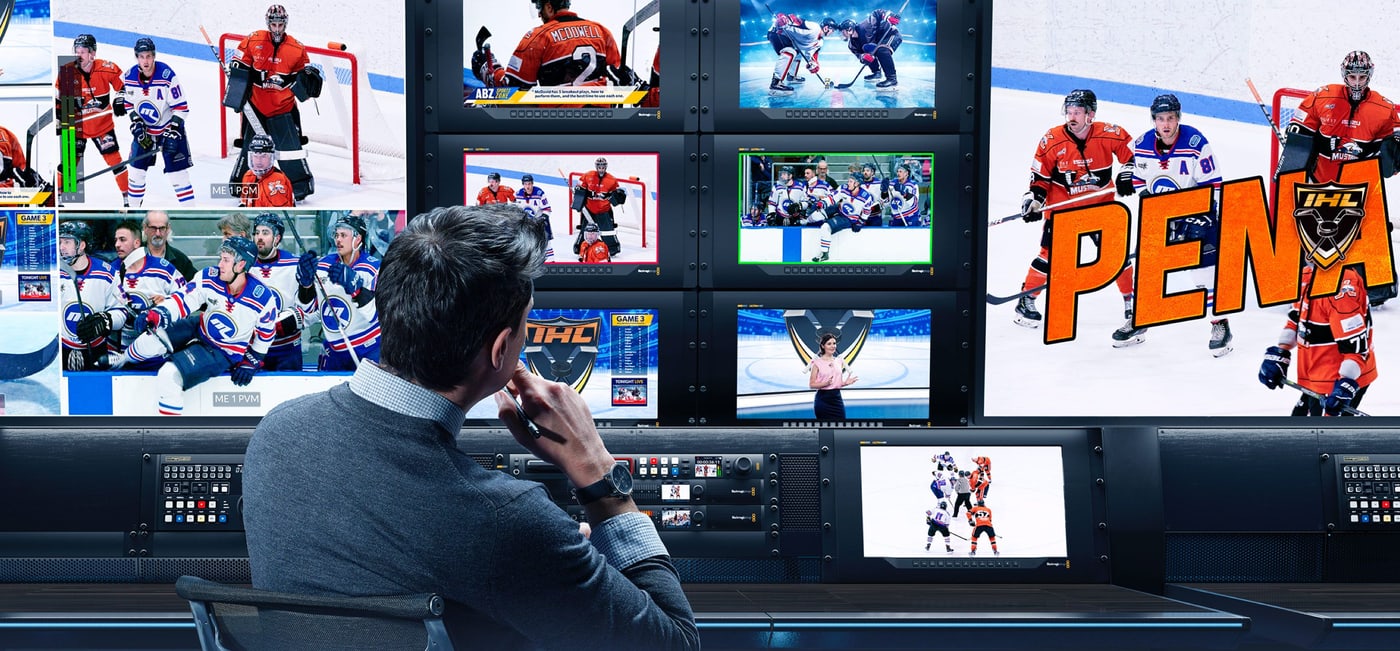

Tally okvir za stanje emitiranja

SmartView 4K G3 podržava Blackmagic SDI Tally Protocol i oko slike pali okvir – crveni za emitiranje, zeleni za pregled. S ATEM mikserima tako je dovoljan jedan BNC kabel za sliku i tally. Dostupan je i tally ulaz s D-Sub 9 priključkom.

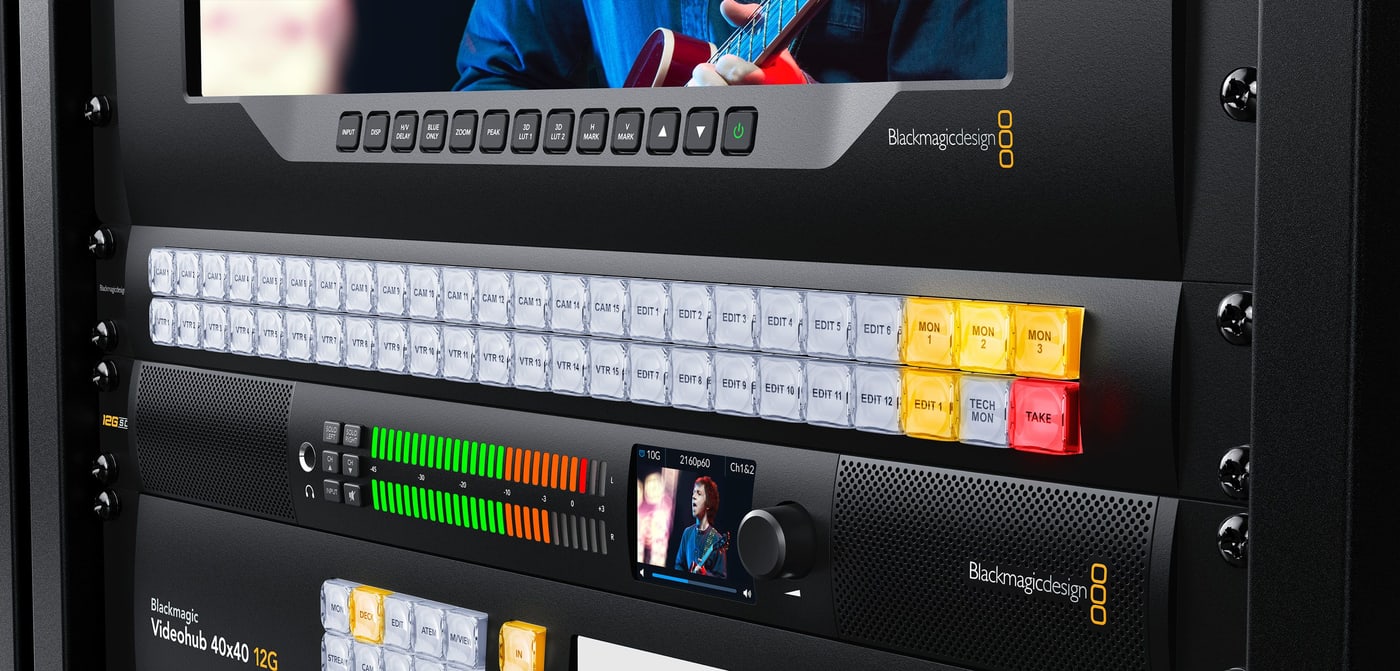

NMOS i virtualno usmjeravanje

SmartView 4K G3 u potpunosti je usklađen sa SMPTE-2110 preko optičkog vlakna i bakrenog 10G Etherneta: podržava nekomprimirani SMPTE-2110-20, kodek Blackmagic IP za Ultra HD s visokom brzinom sličica te SMPTE-2110-21, -30 i -40. Zahvaljujući NMOS-u (IS-04 i IS-05) uređaji 2110 rade kao jedan veliki virtualni router, a Videohub Smart Control može u mreži 2110 raditi kao NMOS kontroler.

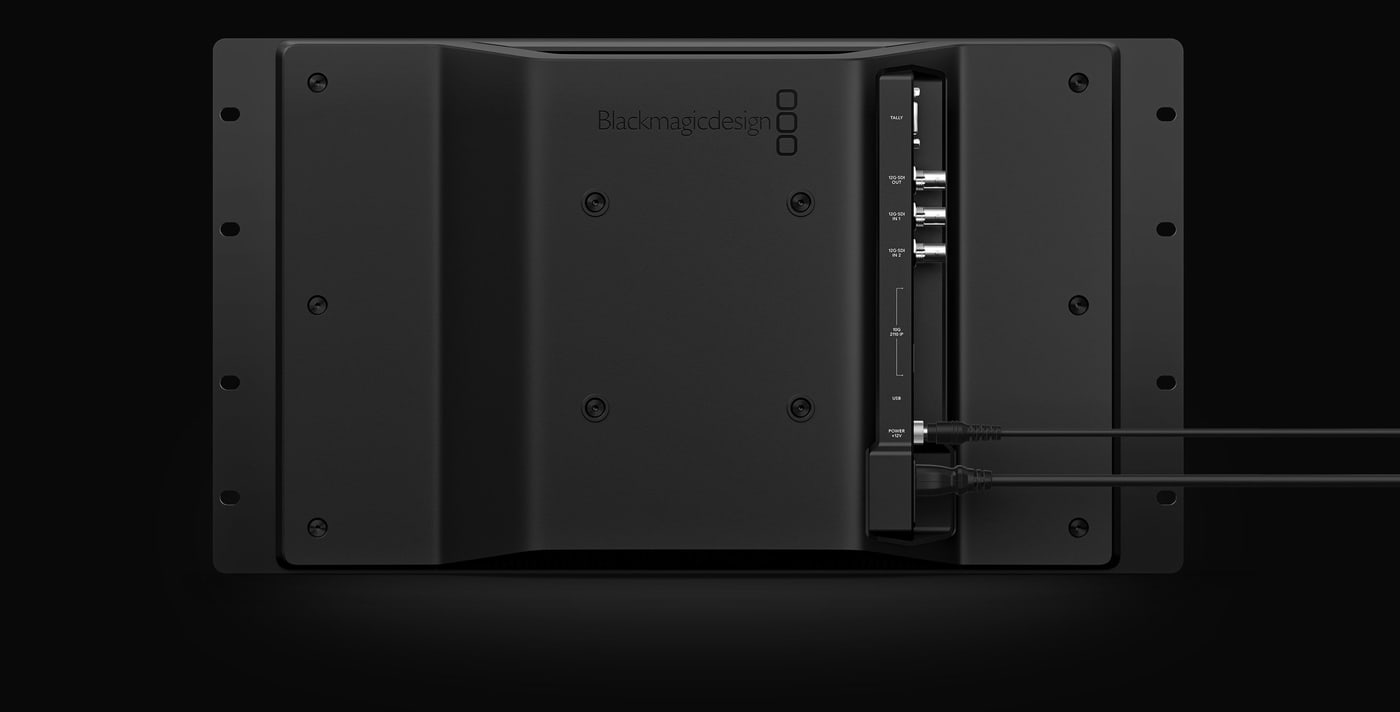

Čvrsto aluminijsko kućište i dvostruko napajanje

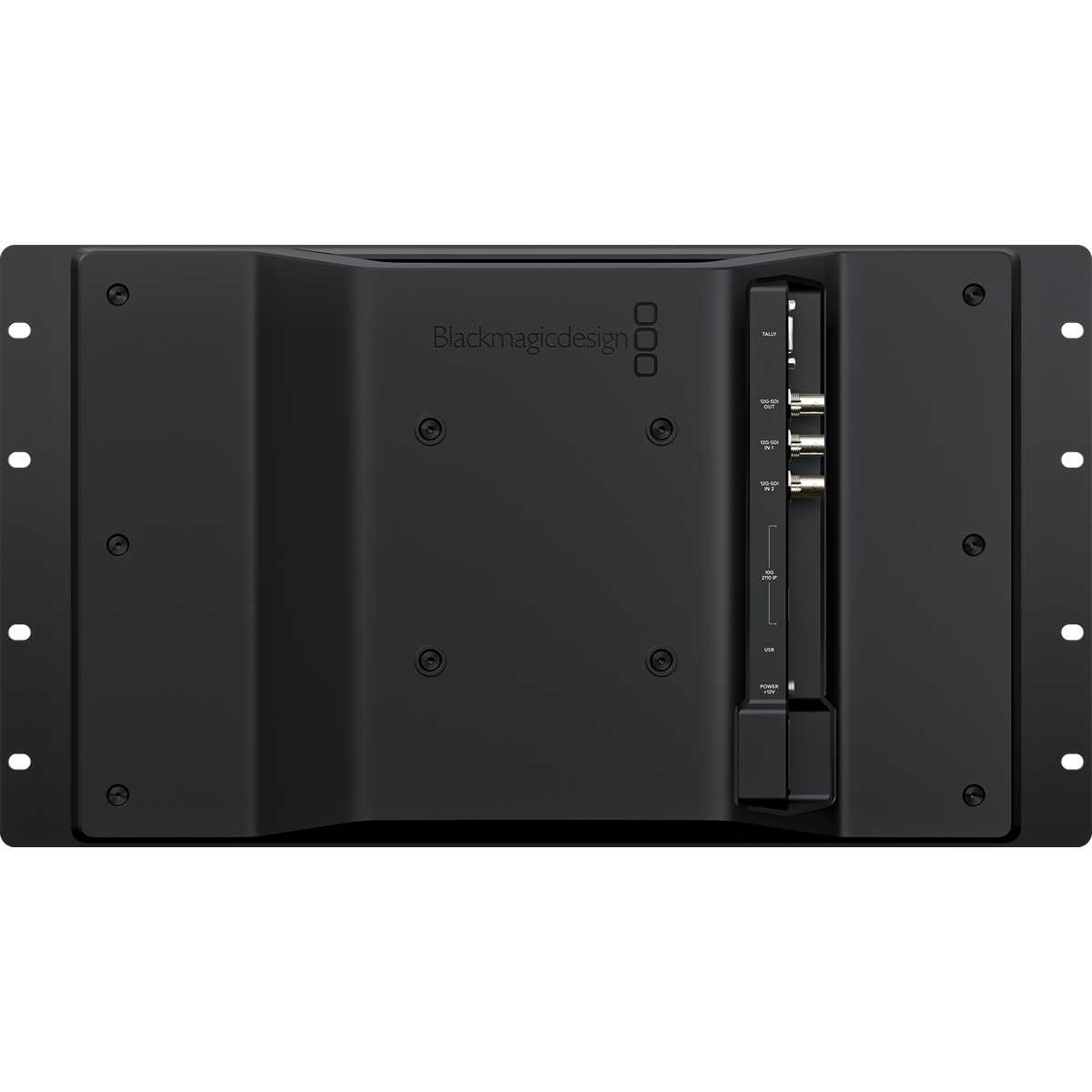

Glodano aluminijsko kućište duboko je samo nekoliko centimetara i iza monitora ostavlja prostor za ventilaciju ormara; straga su video priključci i VESA točke za montažu. Ugrađeni mrežni izvor napajanja 100–240 V AC nadopunjuje ulaz 12 V DC za bateriju ili rezervno napajanje ako bi unutarnji izvor zakazao.

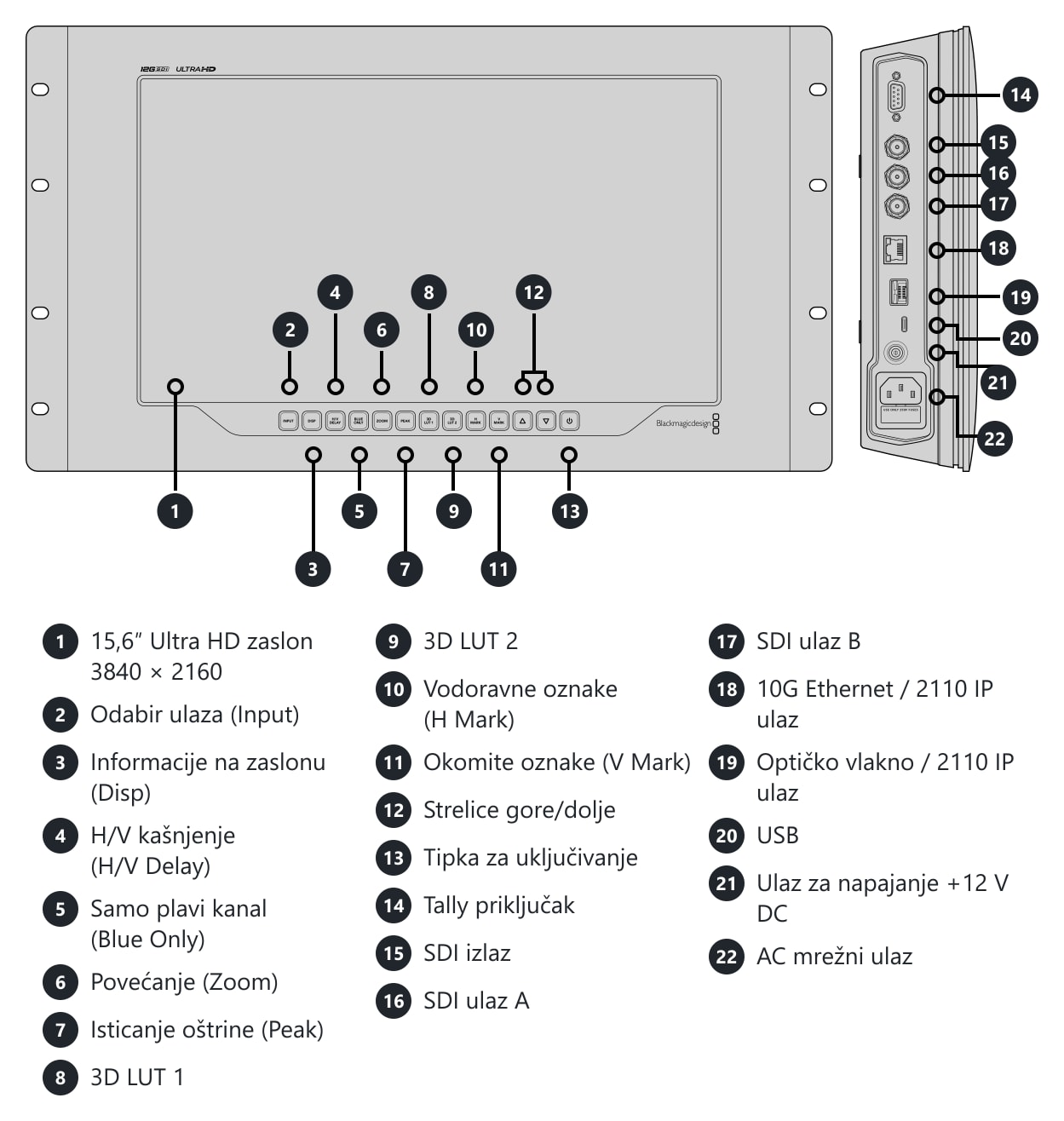

Priključci i upravljački elementi

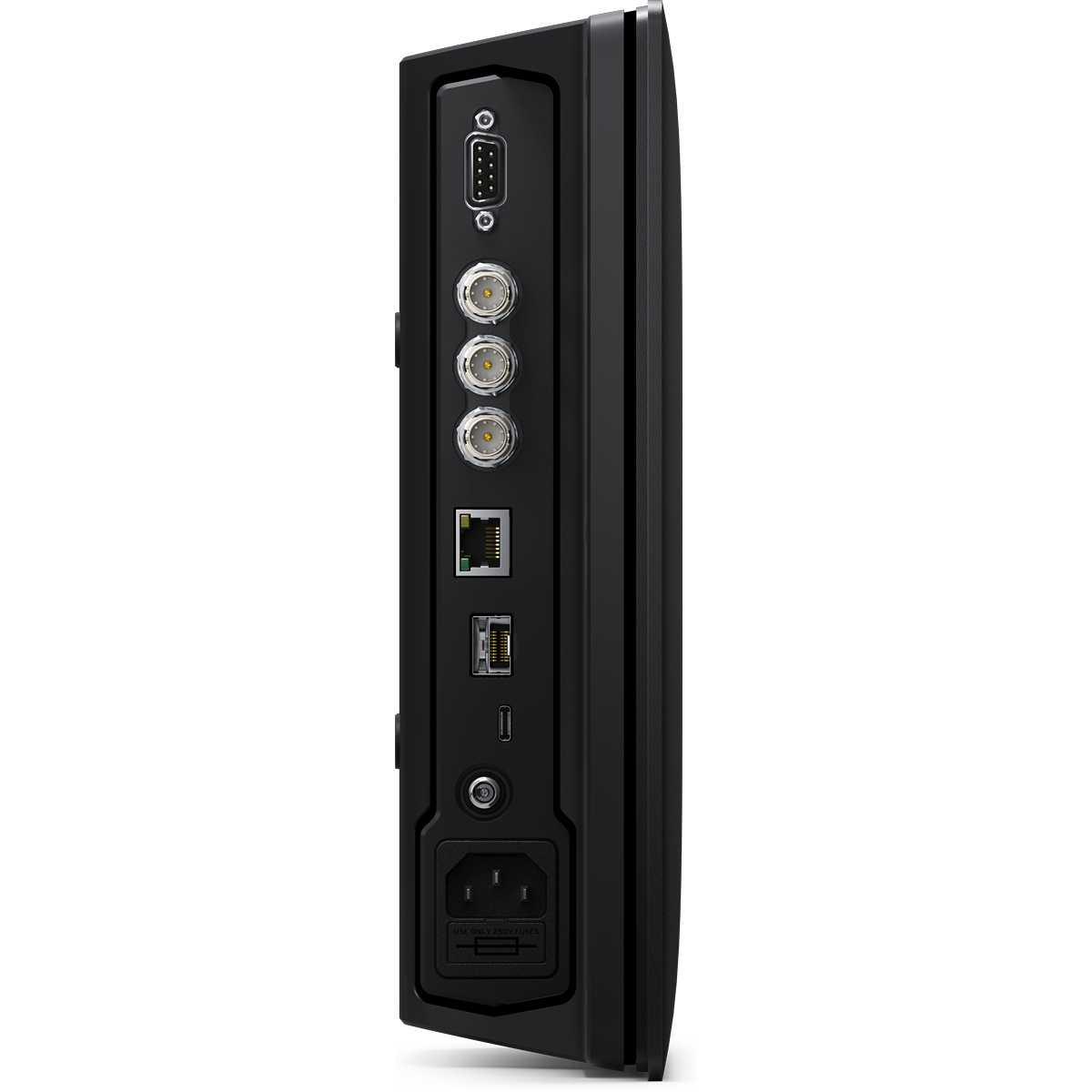

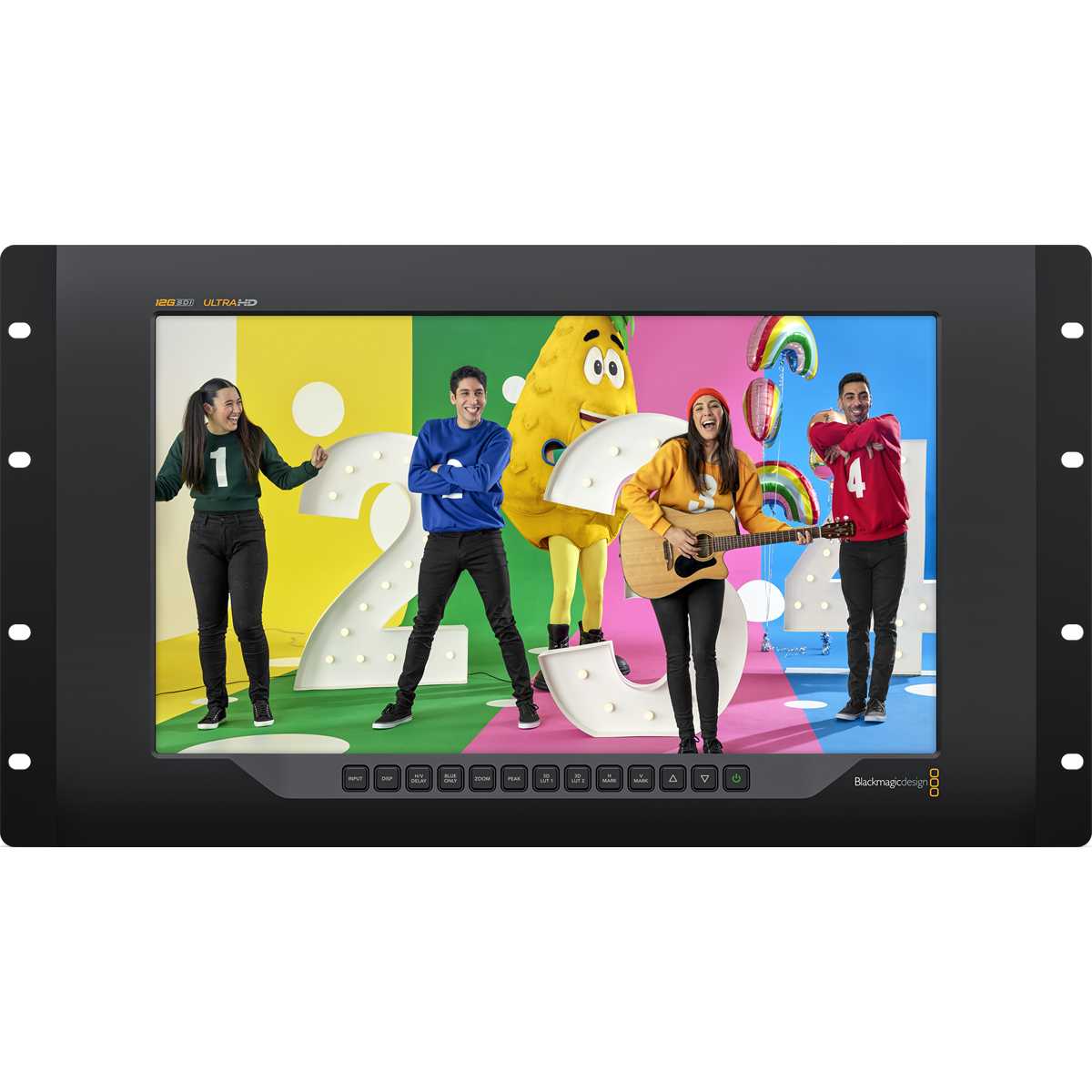

Na prednjoj ploči nalaze se tipke za odabir ulaza, zaslon, H/V kašnjenje, prikaz samo plavog kanala, povećanje, isticanje oštrine, dva 3D LUT-a, vodoravne i okomite oznake, strelice i prekidač napajanja. Sa strane su tally priključak, SDI izlaz, SDI ulazi A i B, 10G Ethernet i optički ulaz 2110 IP, USB, ulaz 12 V DC i mrežni AC ulaz.

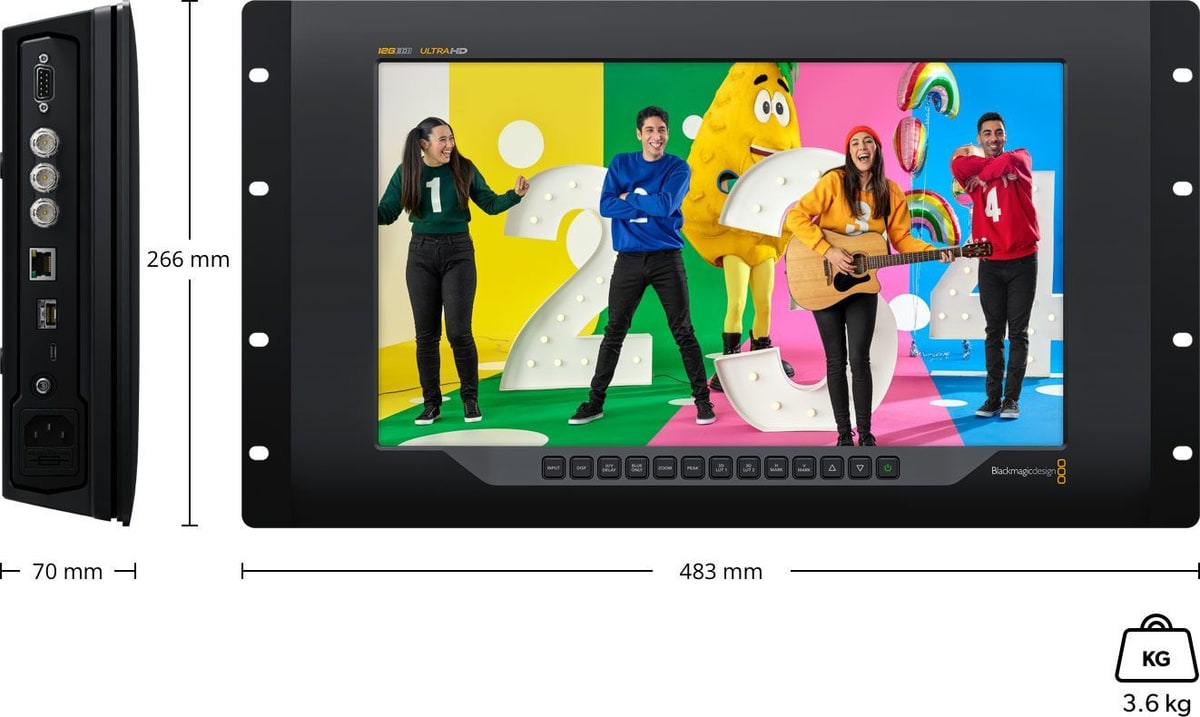

Dimenzije i masa

483 × 266 × 70 mm, masa 3,6 kg.
