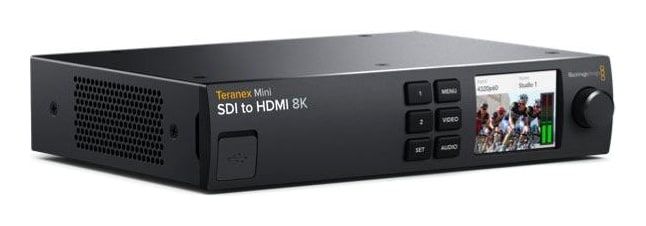

Blackmagic Design Teranex Mini SDI to HDMI 8K HDR

Blackmagic Teranex Mini SDI to HDMI 8K HDR profesionalni je pretvarač i procesor za praćenje koji Quad Link 12G-SDI pretvara u HDMI 8K do 4320p60. Nudi HDR PQ i HLG, dva osciloskopa za sliku, 3D LUT s 33 točke, automatsku kalibraciju monitora i pretvorbu 8K naniže u Ultra HD ili HD, pa veliki televizori i projektori SDI signal prikazuju u točnim bojama.

Profesionalno praćenje 8K HDR

Teranex Mini SDI to HDMI 8K HDR pretvara profesionalni SDI signal za točan prikaz na HDMI televizorima i projektorima. Dodaje dva neovisna osciloskopa za sliku, 3D LUT s 33 točke i automatsku kalibraciju monitora.

Do 4320p60HDR PQ i HLG4× 12G-SDI ulaz4× HDMI 2.0Ugrađeni izvor napajanja

Quad Link 12G-SDI u HDMI 8K

Četiri 12G-SDI ulaza prihvaćaju HD, Ultra HD, 4K i 8K, svaki s vlastitim prolaznim izlazom. Četiri HDMI 2.0 izlaza rade kao jedan izlaz za HD, Ultra HD i 4K ili zajedno za 8K do 60p.

8K do 60p

Dual Link ili Quad Link 12G-SDI, automatsko prebacivanje HD, Ultra HD, 4K i 8K.

Dva osciloskopa

Waveform, RGB/YUV parade, vektorskop ili histogram izravno preko slike.

3D LUT s 33 točke

Dvije neovisne 10-bitne RGB LUT za pregled, korekciju i usklađivanje zaslona.

Kalibracija monitora

Kompatibilna USB sonda i automatski izrađena korekcijska 3D LUT.

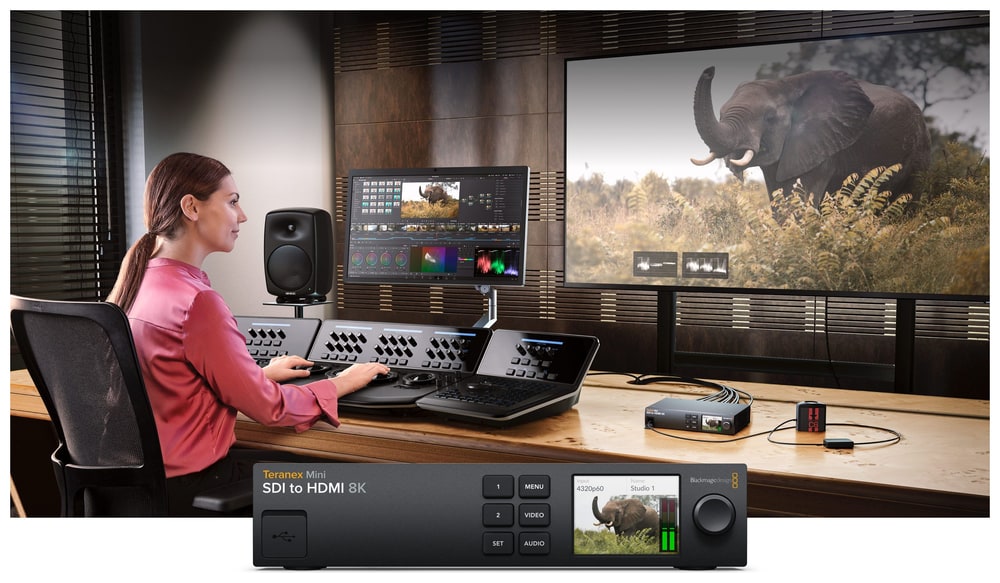

Za korekciju boja, produkciju uživo i velike zaslone

Pretvarač je namijenjen emitiranju, produkciji uživo i filmskoj postprodukciji gdje je potreban velik i u bojama točan SDI pregled. Pri korekciji boja u DaVinci Resolveu rasterećuje procesor i grafičku karticu, a s video mikserima poput ATEM Constellation 8K povećava multiview na velikom televizoru toliko da se može provjeravati oštrina.

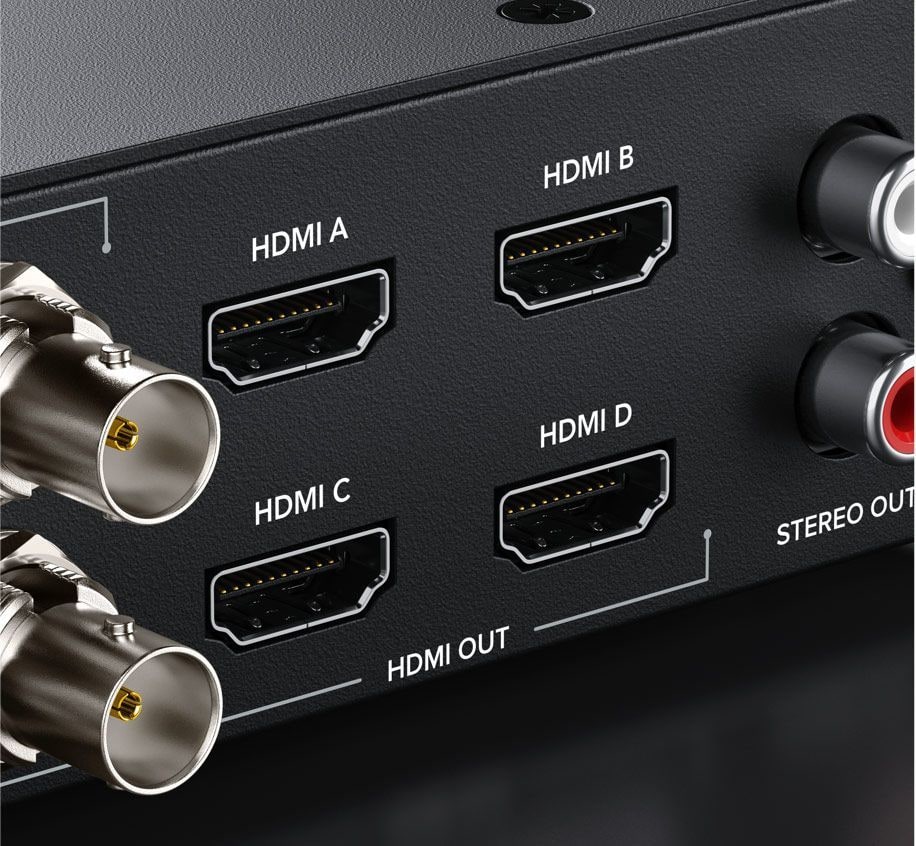

Četiri HDMI 2.0 izlaza

HDMI izlazi A do D u 8K koriste se zajedno za televizore s četiri HDMI ulaza, a za HD, Ultra HD i 4K dovoljan je jedan izlaz. Ugrađena pretvorba između 2SI i Square Division ispravno prikazuje 8K signal na svakom monitoru, a način quad split omogućuje sastavljanje velikih video zidova od više monitora.

Pretvorba naniže prema monitoru

Pretvarač putem EDID-a utvrđuje koju razlučivost priključeni zaslon podržava, a ako ne podržava 8K, signal automatski smanjuje. 8K tako prikazujete na Ultra HD ili HD monitoru, a Ultra HD na HD monitoru – sliku uvijek vidite, bez obzira na SDI standard.

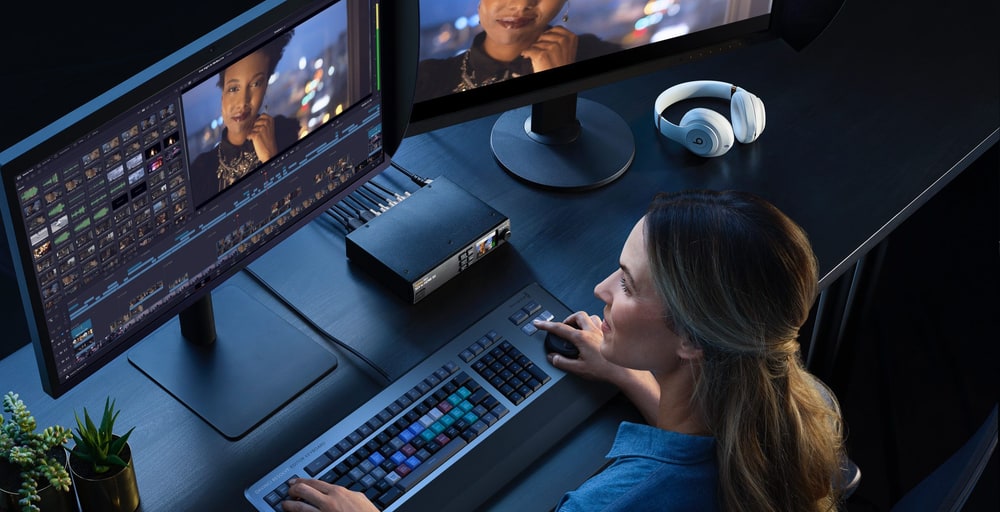

HDR PQ i HLG

Pretvarač statičke metapodatke PQ i HLG u VPID-u obrađuje prema normama ST 2108-1, ST 2084 i ST 425. Podržava prostore boja Rec.709 i Rec.2020 te cijeli raspon DCI-P3, pa je dovoljno priključiti zaslon i imate HDR praćenje iz SDI signala.

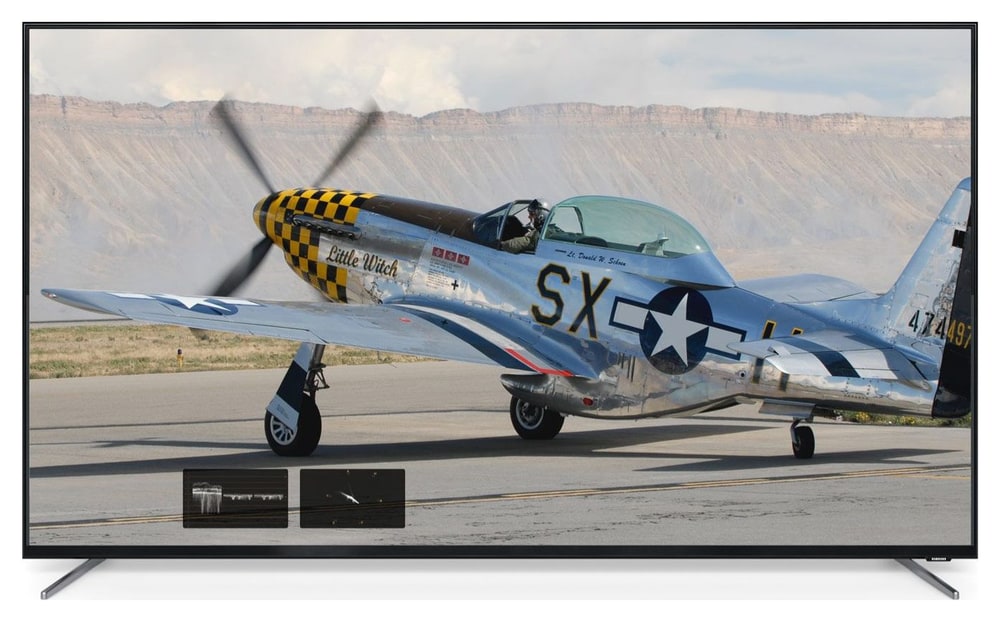

Dva osciloskopa preko slike

Dva neovisna osciloskopa – waveform, RGB ili YUV parade, vektorskop i histogram – prikazuju se preko slike s podesivim položajem, veličinom i prozirnošću. Waveform i parade imaju standardnu i HDR mrežu, pa usklađenost s normama emitiranja provjeravate izravno na monitoru.

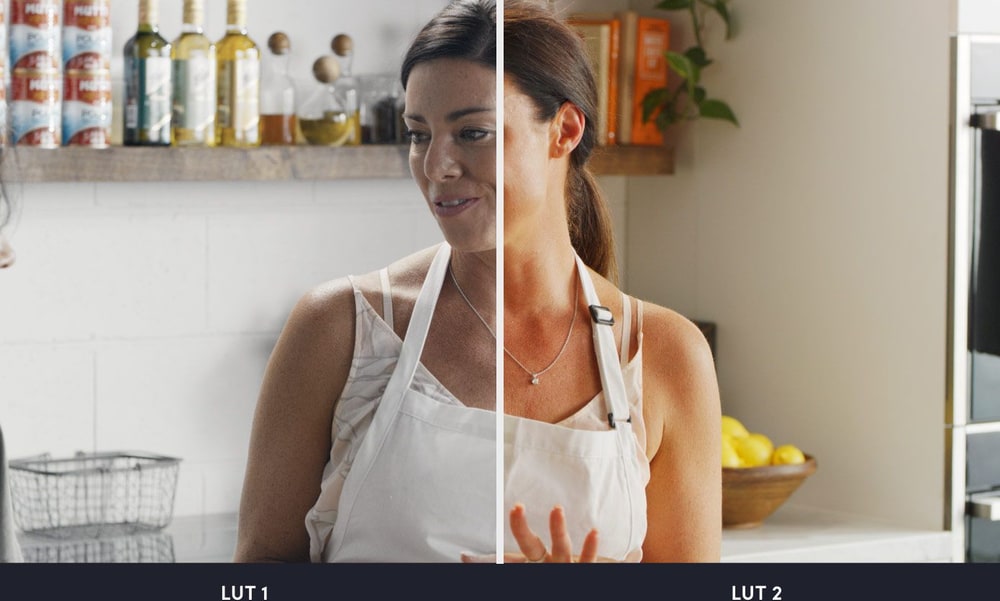

3D LUT i kalibracija monitora

Dvije neovisne 3D LUT s 33 točke u standardnim formatima prebacuju se tipkama 1 i 2 na prednjoj ploči. Sonde SpectraCal C6, X-Rite i1 Display Pro ili Klein K10-A priključuju se sprijeda; tijekom kalibracije pretvarač na monitor šalje testne slike i prema mjerenju izrađuje korekcijsku 3D LUT.

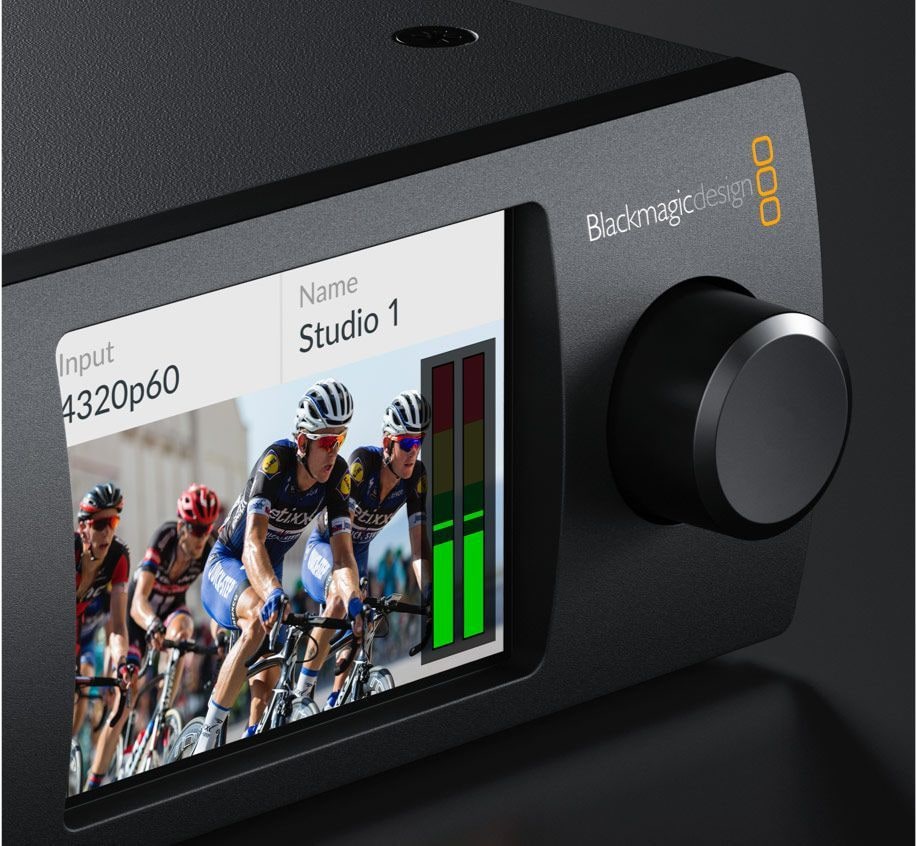

Upravljanje na prednjoj ploči

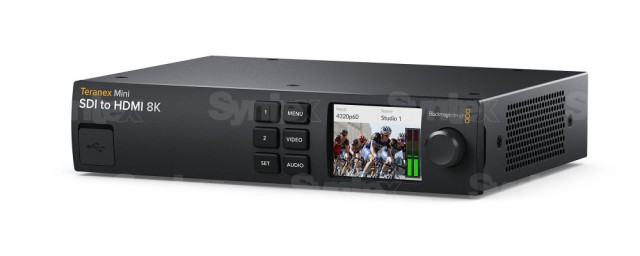

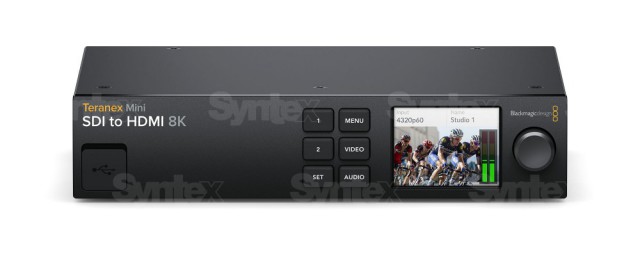

Zaslon u boji LCD 2,2″ prikazuje ulaznu sliku, format i precizne mjerače zvuka s izborom karakteristike VU ili PPM. Šest tipki i okretni gumb omogućuju pristup LUT-ovima, kalibraciji, osciloskopima, mreži i zvuku bez računala. Na daljinu se pretvarač postavlja putem Etherneta ili prednjeg USB-C priključka u aplikaciji Teranex Utility.

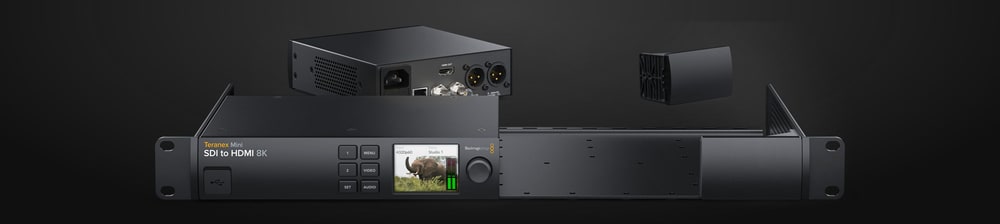

Na stol ili u rack

Na radni stol pretvarač se postavlja na priložene gumene nožice. Za ugradnju u rack namijenjena je polica Blackmagic Universal Rack Shelf: pretvarač se pričvrsti vijcima na nju, a cijela polica u rack, dok slobodno mjesto prekrivaju slijepe ploče koje se isporučuju s policom.

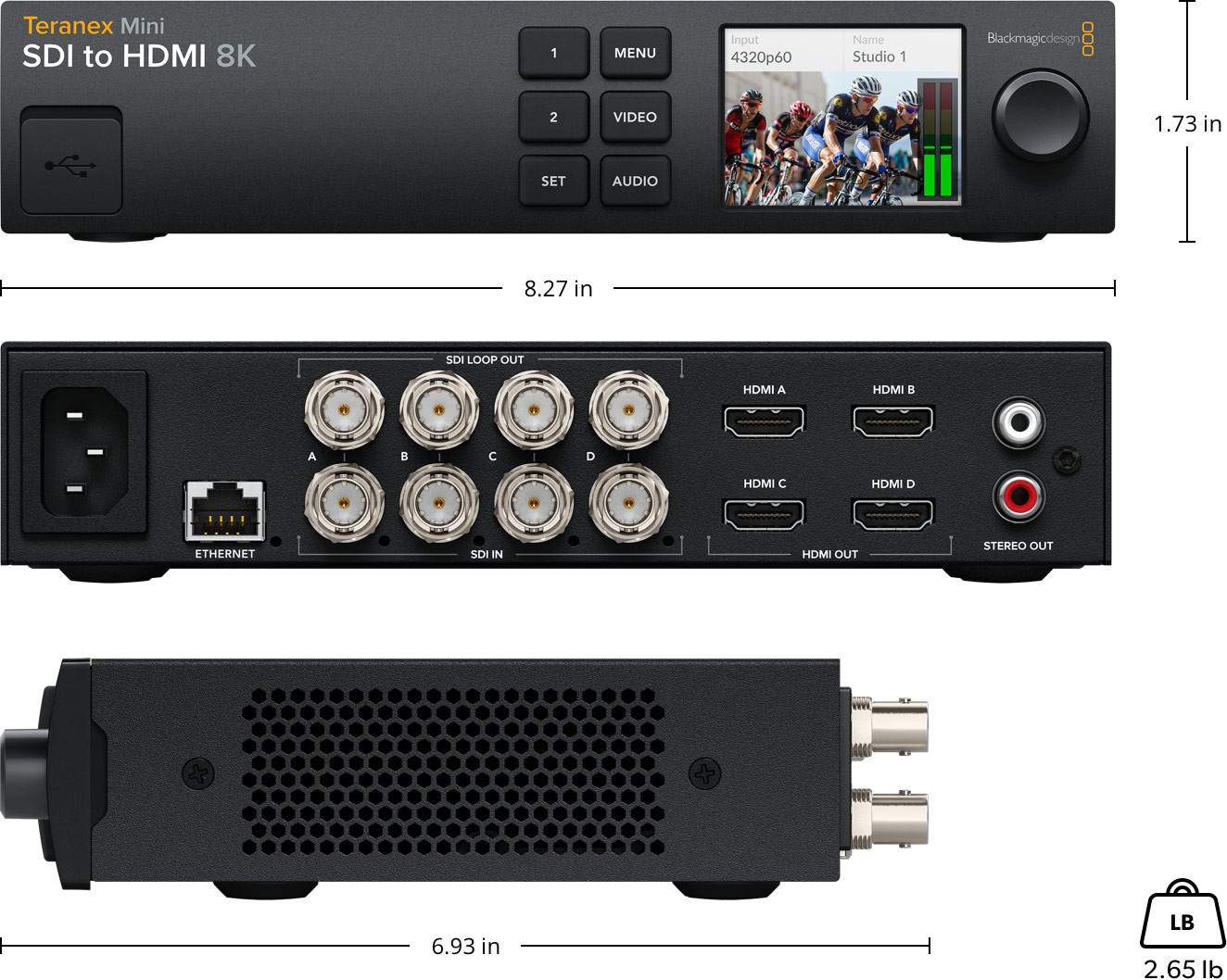

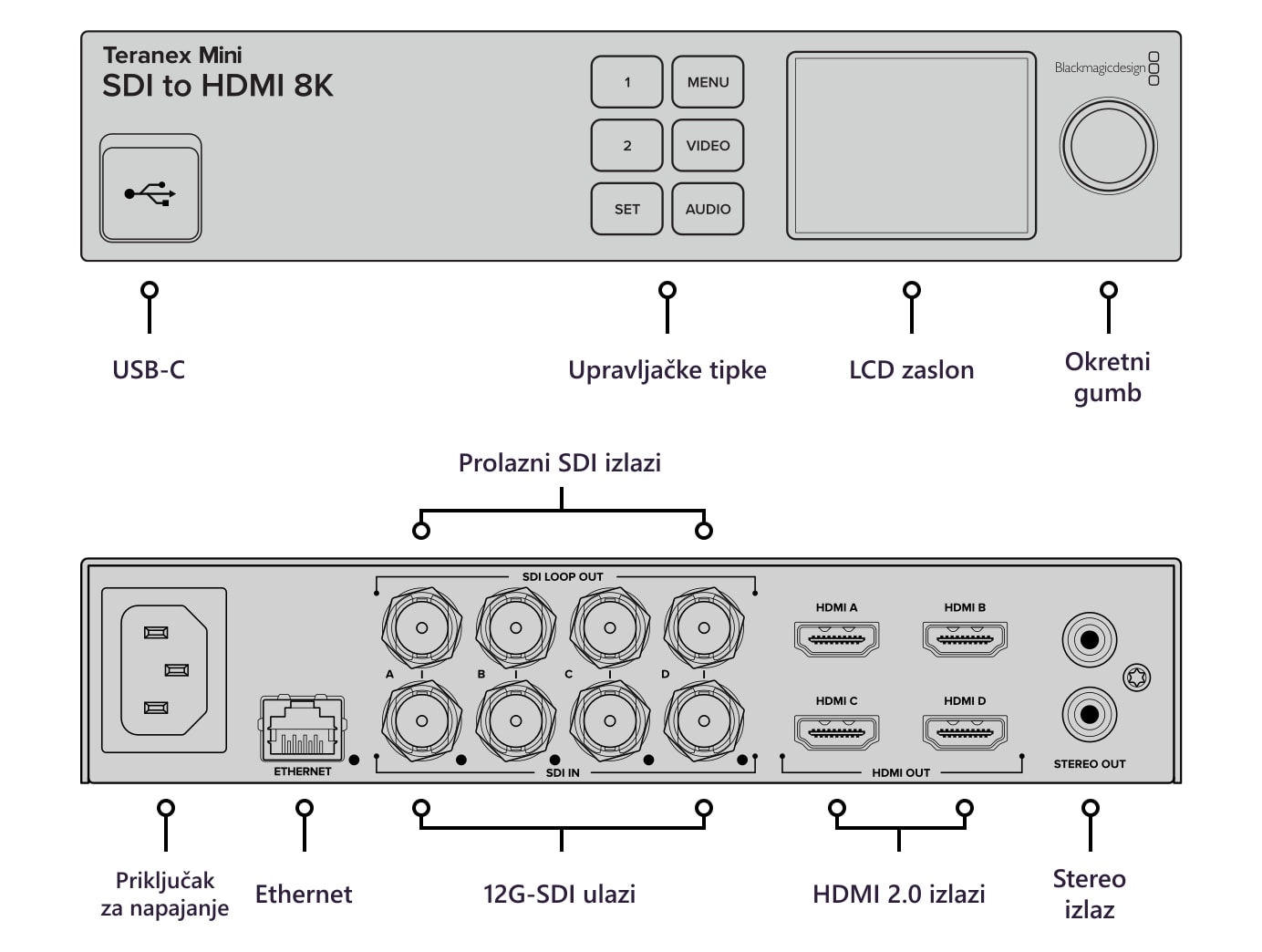

Priključci

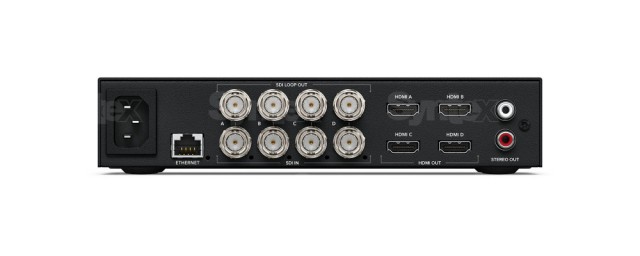

Sprijeda su USB-C, upravljačke tipke, LCD zaslon i okretni gumb, a straga priključak za napajanje IEC, Ethernet, četiri 12G-SDI ulaza s prolaznim izlazima, četiri HDMI 2.0 izlaza i RCA stereo izlaz.
