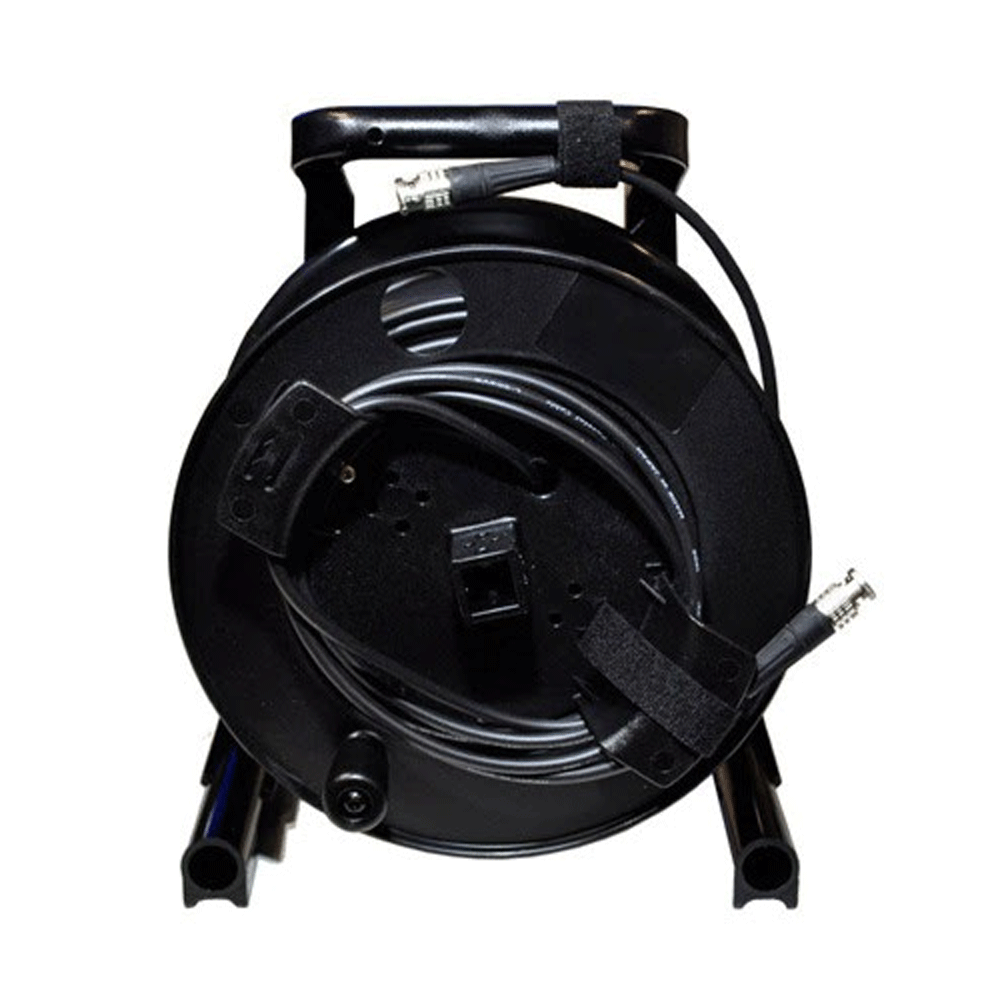

Canare 3G/HD-SDI na bubnju s držačem kabela od 80 m

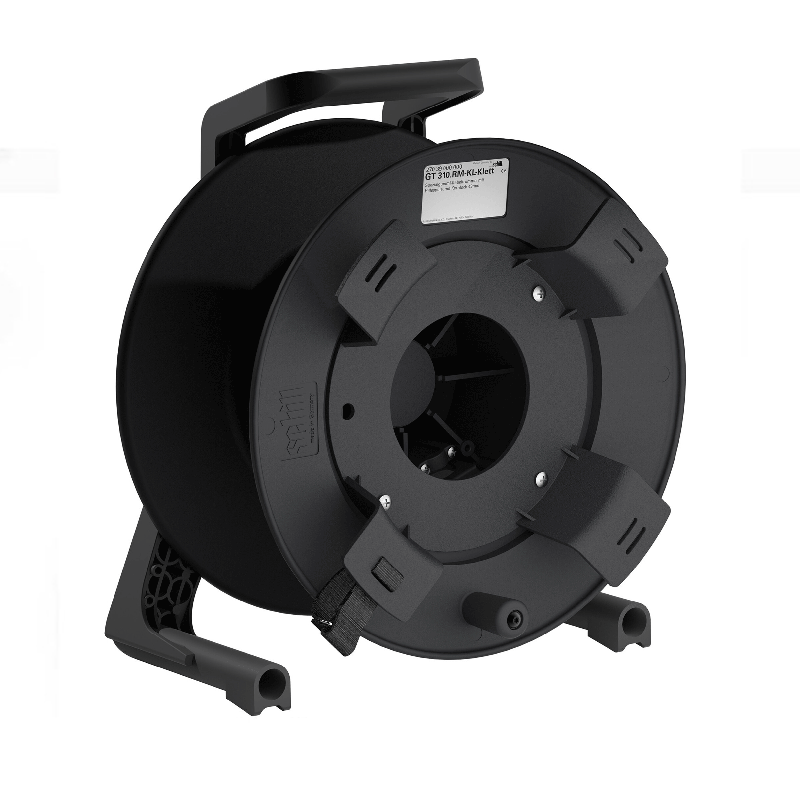

Canare L-4.5CHWS BNC (M-male) / BNC (M-male) je "Low Loss" fleksibilan i izdržljiv HD/SD-SDI koaksijalni kabel od 75 ohma, vanjskog promjera 7,2 mm s BNC (M) krajevima namotanim na SCHILL bubanj. Kabeli dužine 30-40 m namotavaju se na bubanj Schil GT 235.RM, kablovi dužine 50-80 m se namotavaju na veći bubanj Schil GT 310.RM

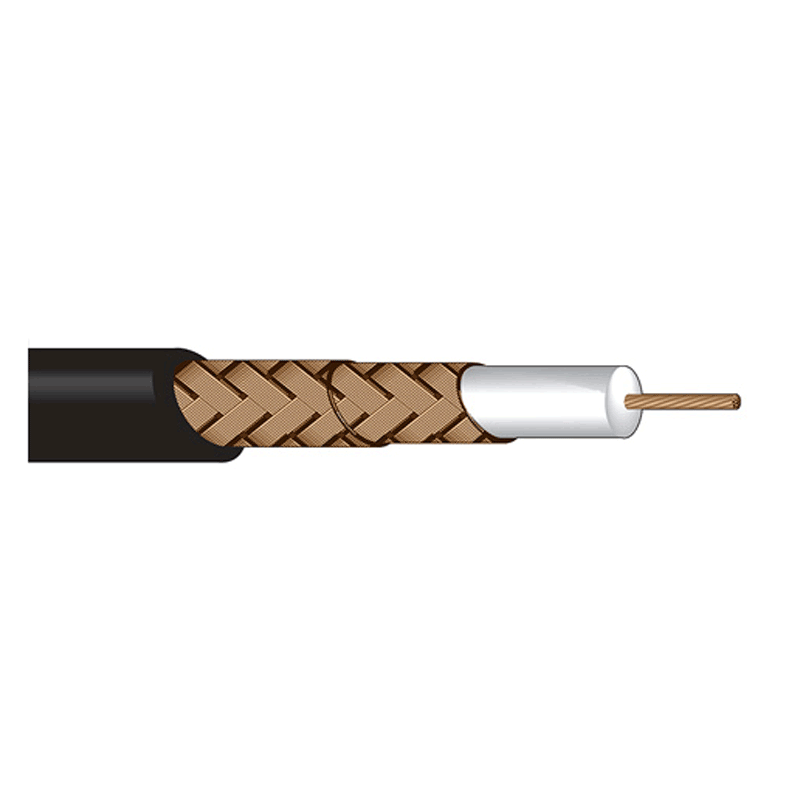

Zbog svoje velike fleksibilnosti, idealan je za mobilnu HD upotrebu s izvrsnom otpornošću na opetovano savijanje. Kabel ima užetni središnji vodič i "High-density" dvostruki pleteni oklop s visokom gustoćom i debelom pjenastom izolacijom.

Značajke kabela Canare L-4.5CHWS:

• u skladu sa specifikacijom SMPTE 424M & 292M
• HDTV
• HD/SD-SDI video
• PAL & NTSC analogni video
• Satelitske aplikacije
• TELCO
• Oprema za testiranje

Parametri kabela Canare L-4.5CHWS:

• Standardno proizvedene duljine: 100/200m
• Promjer školjke (ukupni promjer) u mm: 7,2
• Težina kabela u kg/100m: 6,6
• Centralni vodič - broj i promjer žica u mm: 7/0,34
• Ukupni promjer središnjeg vodiča u mm: 1,02
• Pjenasti dielektrik - promjer u mm: 4,57
• Otpor središnjeg vodiča u Ω/100m: 3.3
• Otpor vanjskog vodiča u Ω/100m: 0,8
• Raspon temperature: -30°C ~ +60°C
• Statički kapacitet u pF/m: 53
• Prigušenje u dB/100m na 750MHz: 22,8

Značajke BCP-B45HW konektora:

• Originalni dizajn od 75 ohma sa steznom iglom i utičnicom
• Visoke performanse 1,1 ili manje VSWR (omjer stojećeg napona) do 3GHz.
• Izduženo tijelo za bolje rukovanje
• Oznaka položaja na tijelu omogućuje jednostavnu provjeru konektora.
• Izvrsno zadržavanje kabela
• Pozlaćena središnja igla
• Tijelo konektora je "die-cast" - čime se postiže niža cijena uz visoke performanse
• Jednostavna montaža pomoću Canare alata za stezanje

Parametri konektora BCP-B45HW:

• Izolacijski otpor pri 500V DC u Ω: >1000M
• Nazivni napon za 1 min: 1500 V AC (rms)
• Centralni kontaktni otpor: <6m ohm
• Otpor vanjskog kontakta: <3m ohm
• Impedancija u Ω: 75
• Tijelo konektora - materijal/površina: mesing / nikal
• Središnji kontakt - materijal/površina: Berilij bakar / Zlato
• Prirubnica - materijal/površina: lijevani AL / nikal
• Dielektrik - materijal: PTFE politetrafluoretilen
