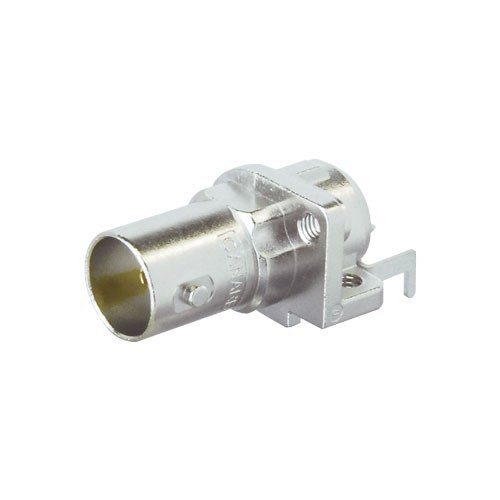

Canare BCJ-BPLHA utičnica BNC 75 Ω za tiskanu pločicu, kutna

75 Ω BNC utičnica za površinsku montažu na tiskanoj pločici, s okutnim pinovima. Pričvršćuje se na ploču s prednje strane pomoću vijka M2,6; razmak pinova je 16 mm. Središnji kontakt je od pozlaćenog berilij-bakra.

Canare BCJ-BPLHA je 75Ω video BNC priključak dizajniran za montažu na tiskanu pločicu. Pinovi su orijentirani pod pravim kutom, tako da pločica leži paralelno s panelom.

Priključnica se na prednjoj strani pričvršćuje vijkom M2.6 — stoga se može ugraditi s prednje strane uređaja bez potrebe za pristupom unutrašnjosti. Razmak između priključaka iznosi 16 mm, što omogućuje vrlo gust raspored na ploči. Nadalje, dizajn pod pravim kutom može se pričvrstiti na ploču vijcima, čime se osigurava da ostane nepomična tijekom lemljenja i omogućuje nesmetan tijek rada.

Ležišta dizajnirana za montažu na tiskanu pločicu značajno smanjuju troškove sastavljanja: nema potrebe za spajanjem žica između pločice i panela, niti za njihovim završnim spajanjem.

Središnji je kontakt izrađen od bakra s berilijem, ima dobra elastična svojstva i pozlaćen je. Povratni gubitak za kutnu izvedbu iznosi 26 dB ili više do 1,5 GHz i 20 dB ili više do 3 GHz.

Dvije napomene proizvođača: razmak montažnih rupa na ploči različit je za BCJ-BPLHK u usporedbi s BCJ-BPLHA, stoga modeli nisu izravno zamjenjivi; i konektori namijenjeni montaži na tiskanu pločicu ni u kojem slučaju se ne smiju prati nakon lemljenja.
