Datavideo ITC-100 je osamkanalni žičani interkom sustav koji redatelju omogućuje komunikaciju s kameristima, svjetlosnim tehničarima i ostalim članovima posade. Baza, koja se ugrađuje u 19″ rack (1U), omogućuje redatelju da se obraća jednom ili svim kanalima istovremeno; crvena i zelena tally svjetla označavaju status kamera. Standardni komplet oprema četiri radna mjesta jedinicama ITC-100SL za nošenje na pojasu, slušalicama, tally svjetlima i kabelima duljine 20 metara, a može se proširiti na ukupno osam. Duljina kabela između bazne jedinice i radnih mjesta može biti do 200 metara. Glasovna komunikacija je poluduplex.
Žičani produkcijski interkom
Vodite cijelu ekipu

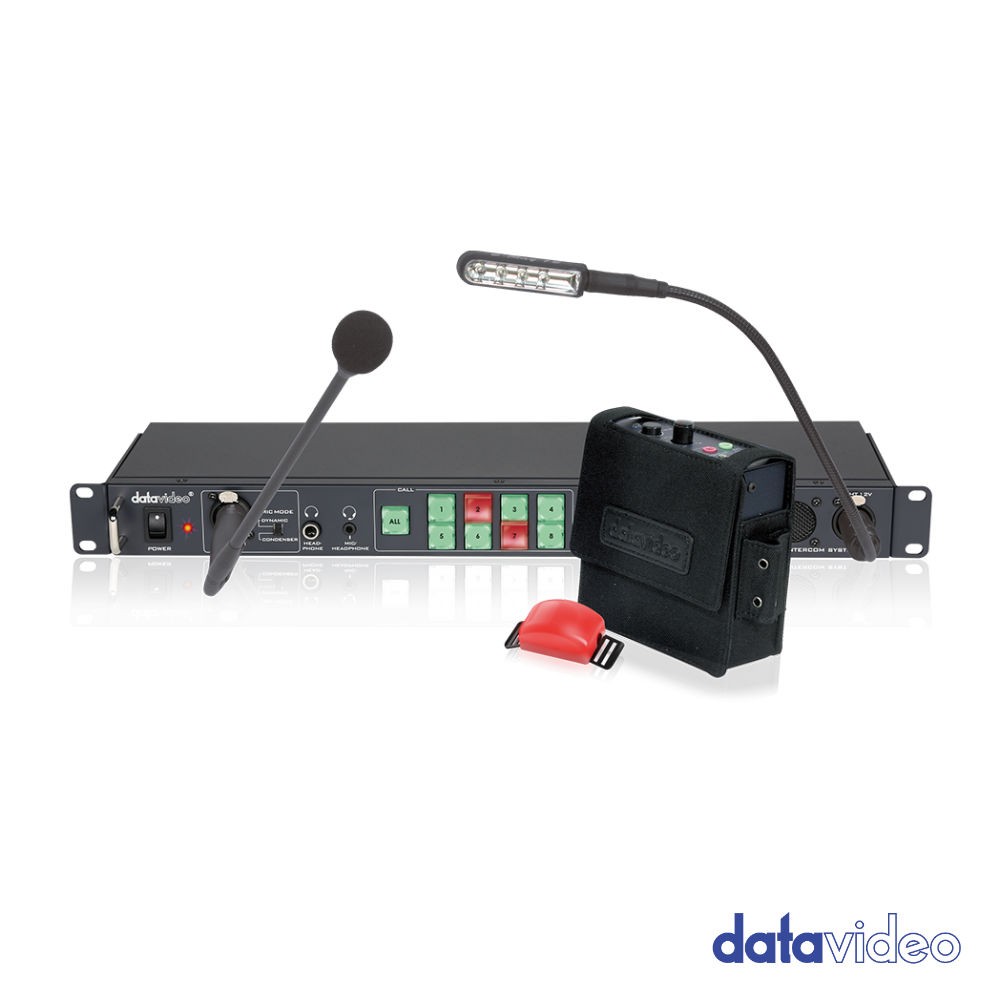

Datavideo ITC-100 je rack-montažni interkom za redatelja i do osam produkcijskih stanica. Isporučeni set oprema četiri stanice; dodatne stanice mogu se dodati pomoću jedinica ITC-100SL. Redatelj može komunicirati na jednom kanalu ili sa cijelom ekipom, a dvobojna tally svjetla označavaju status kamera.
8 kanala. Uključeno ječetirijedinice za pojas, a sustav se može proširiti na osam stanica.
Do 200 m: dometkabelske veze između bazne jedinice i jedinice na pojasu.
19″ / 1U Jednostavna instalacija u studijsku ili emitersku rack jedinicu.
Za studijski rack

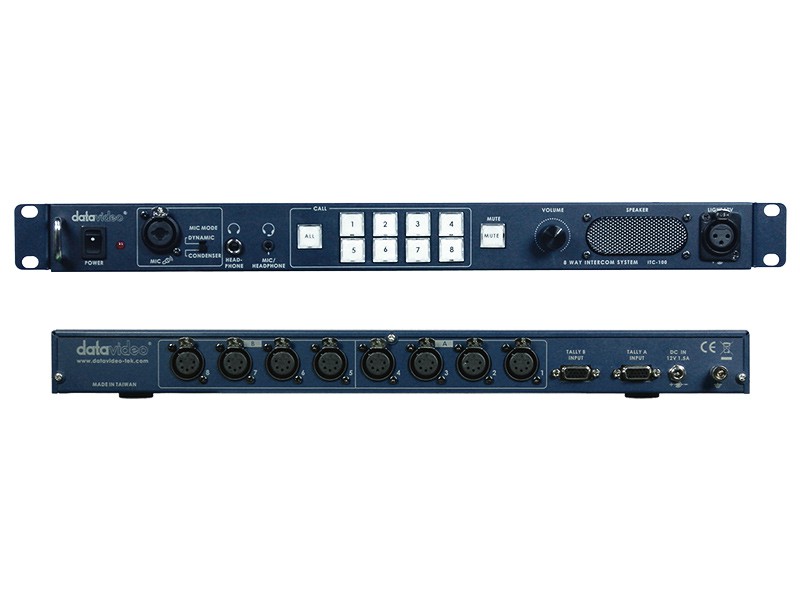

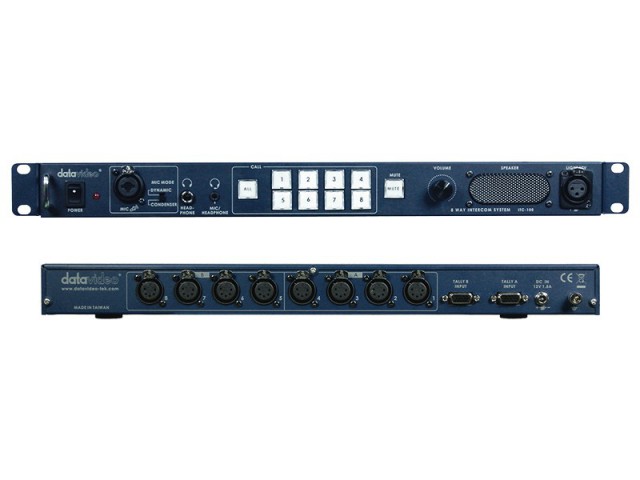

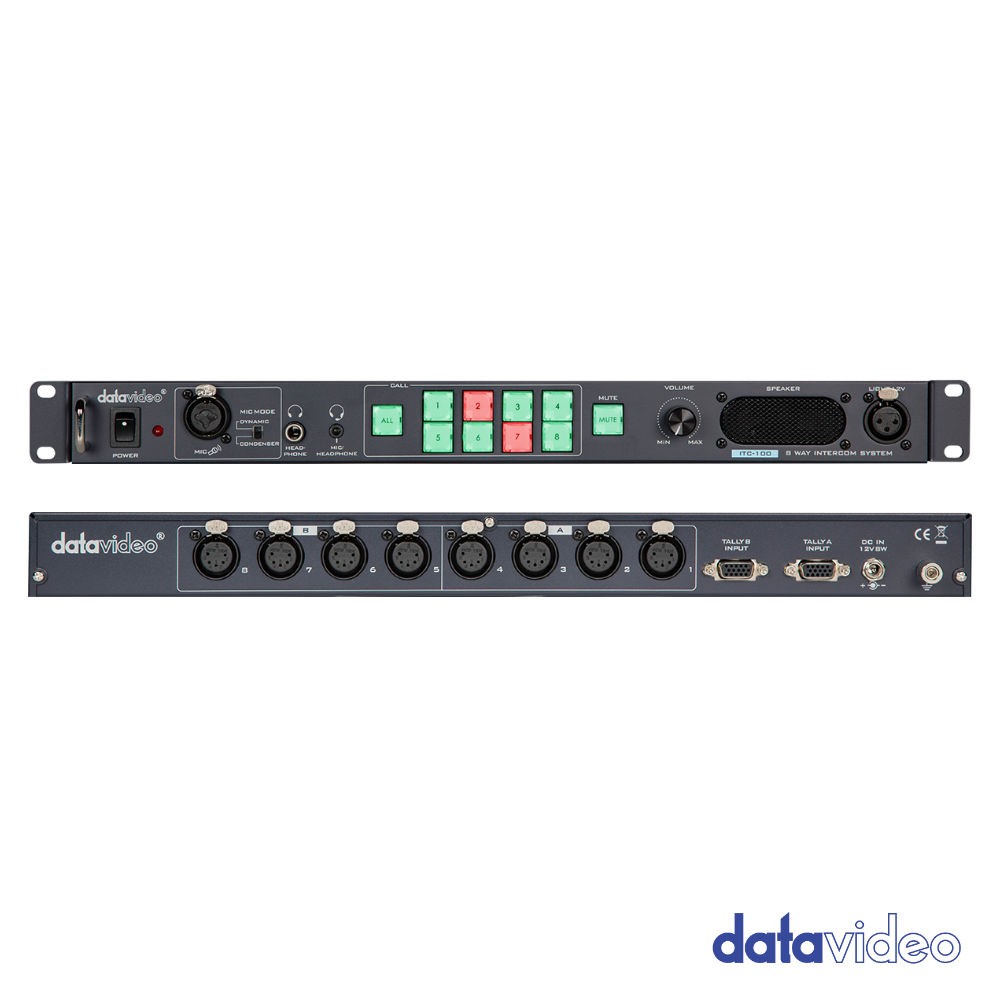

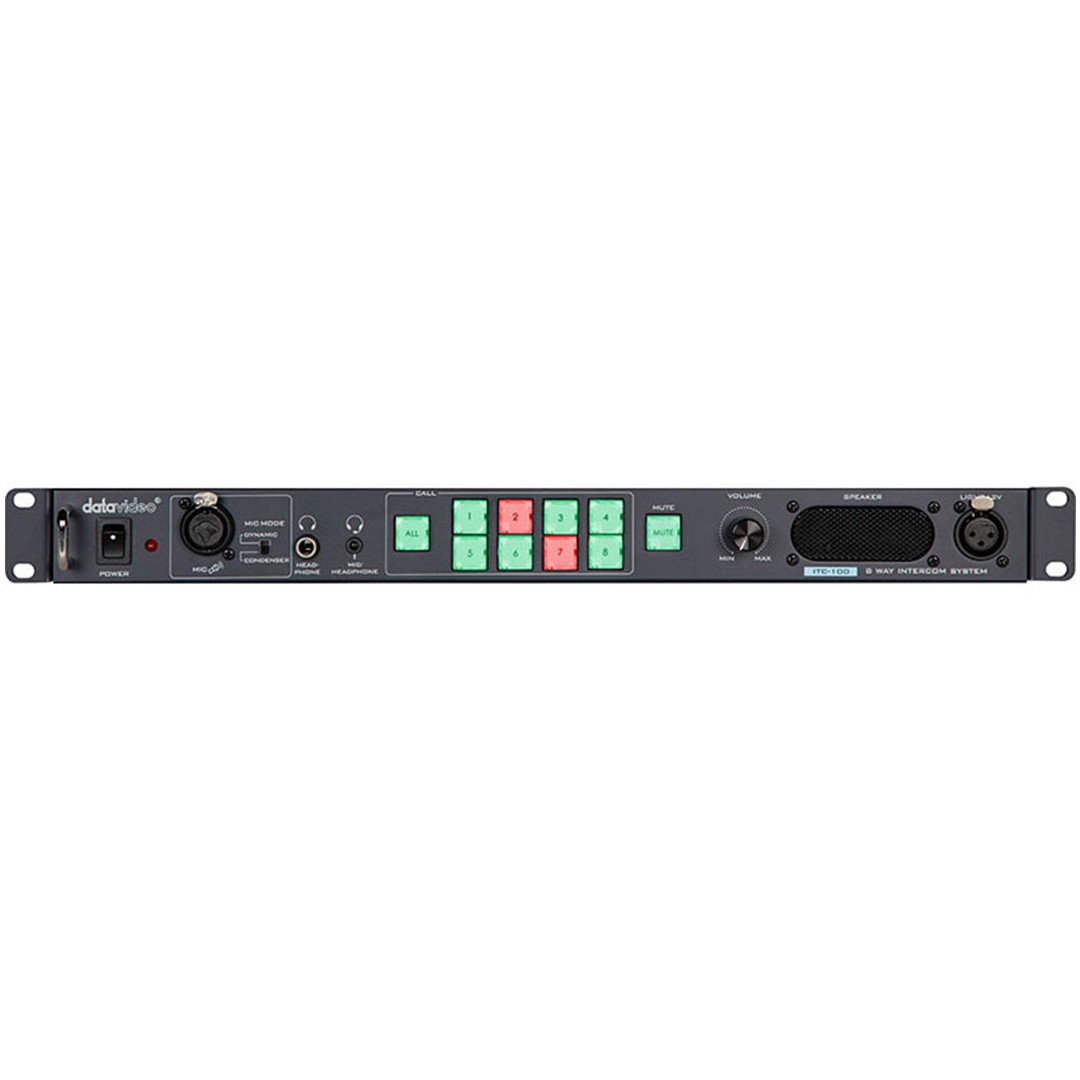

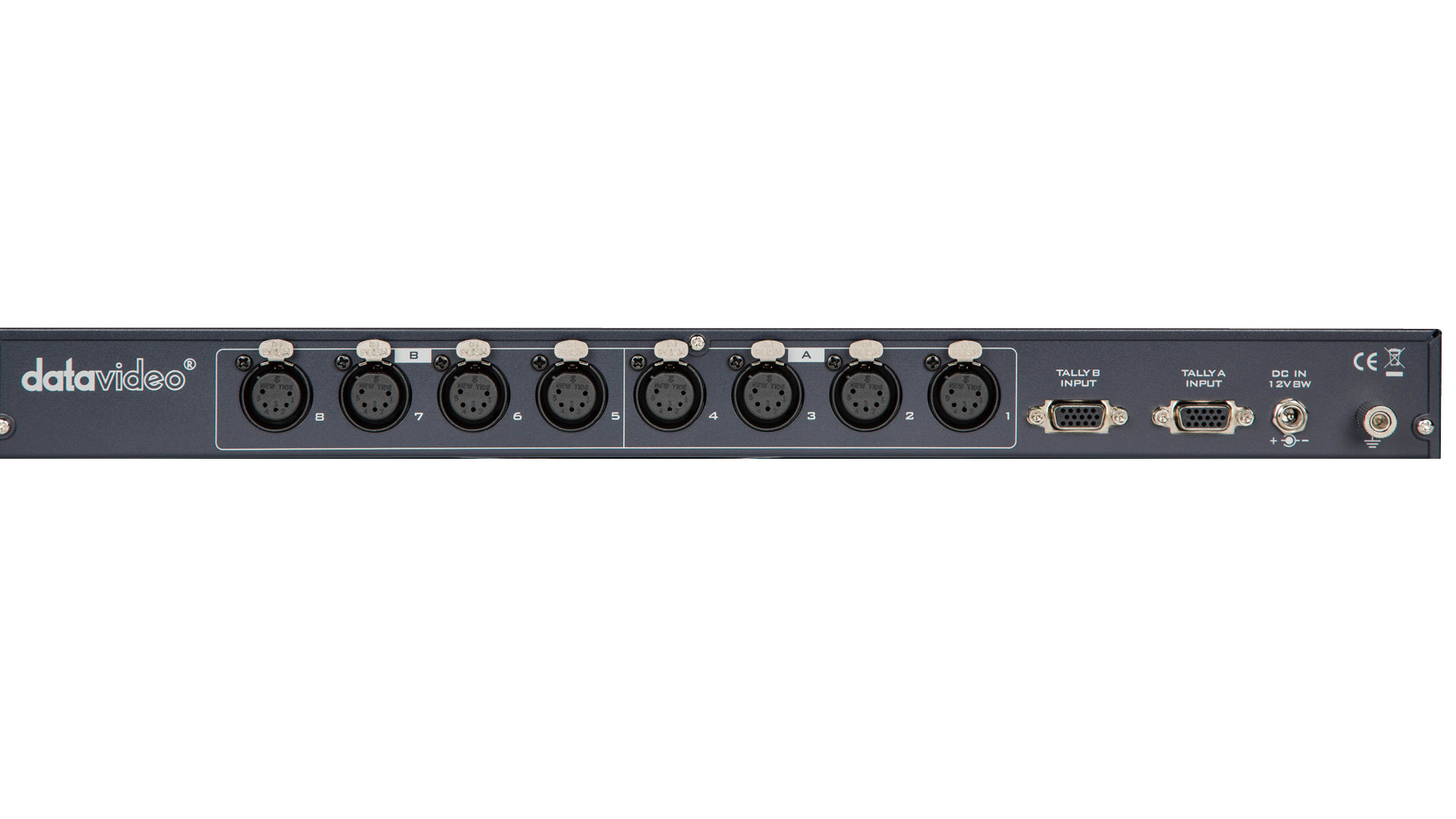

Bazna jedinica od 19″/1U lako se integrira u postavke studija i prijenosnih vozila. Za jedinice za pojas osigurano je osam petopinastih XLR priključaka, dok dva petnaestopinasta D-Sub priključka primaju tally A i B signale. Redatelj ima pristup ugrađenom zvučniku, priključcima za slušalice i headset, ulazu za mikrofon i priključku za isporučenu lampu.
Glas i tally uz kameru

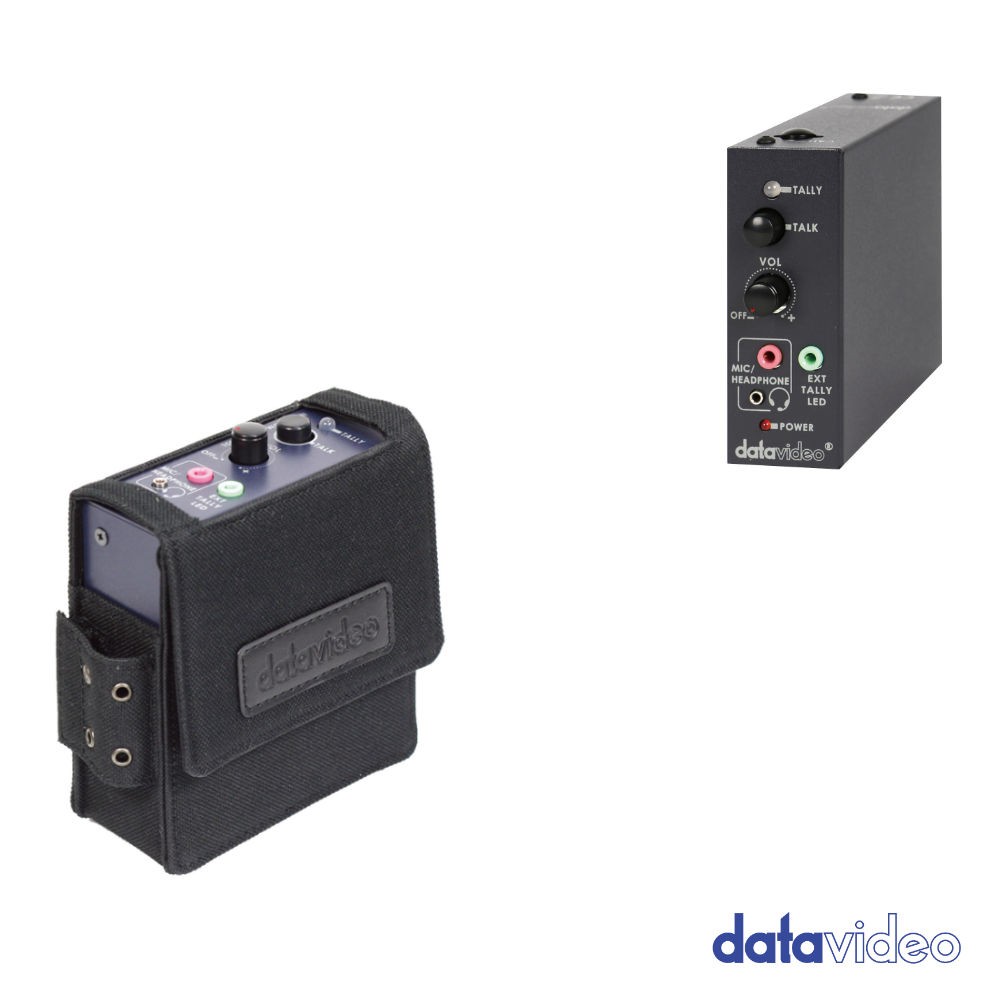

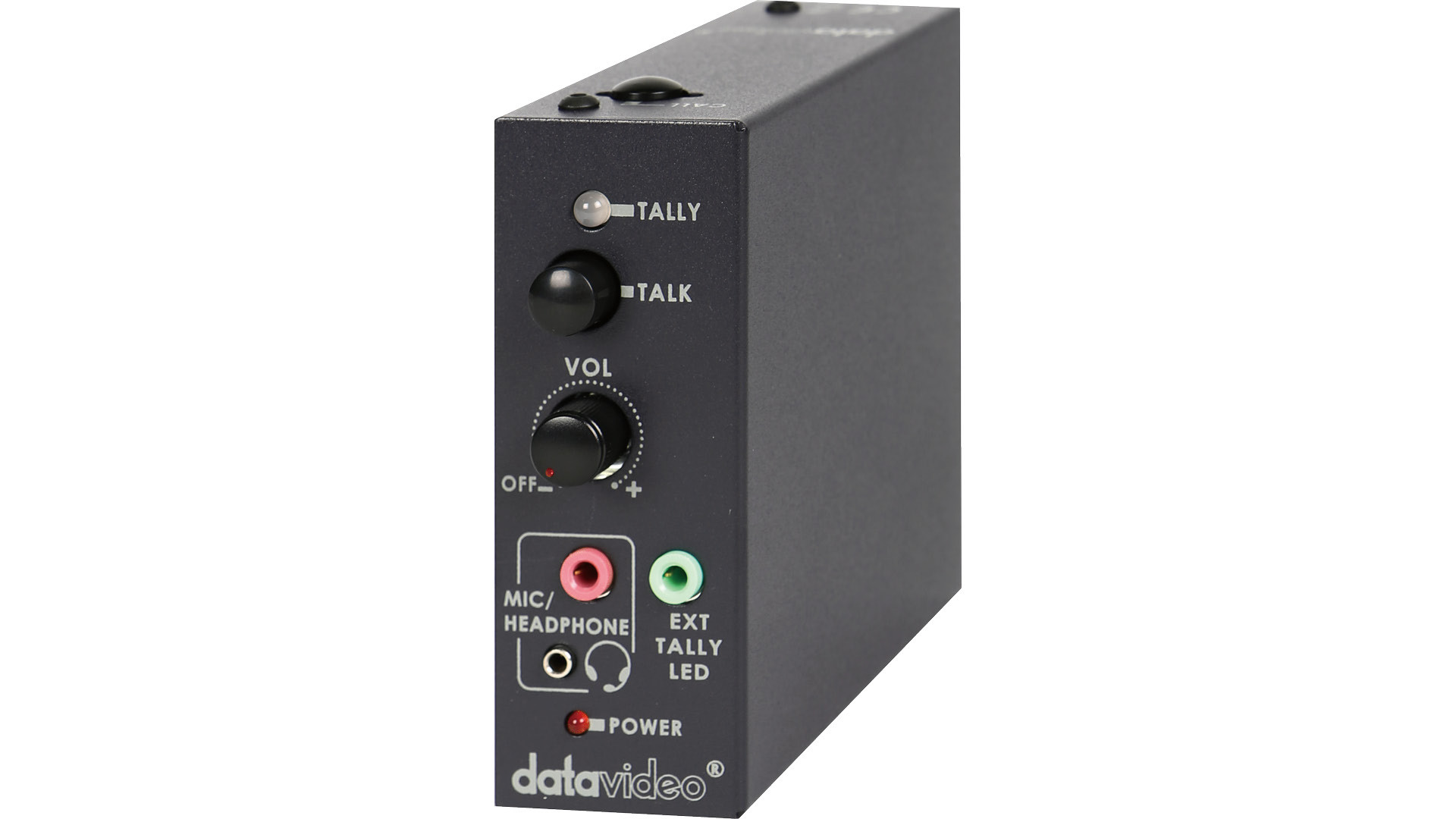

Svaka isporučena jedinica ITC-100SL belt-pack povezuje se s baznom jedinicom putem kabela i omogućuje komunikaciju putem slušalica, kao i dvo-bojnu indikaciju tallyja. Set uključuje četiri para slušalica i četiri tally svjetla za položaje kamera. Redatelj može nazvati određeni kanal ili sve kanale istovremeno; duljina kabela može biti do 200 metara.

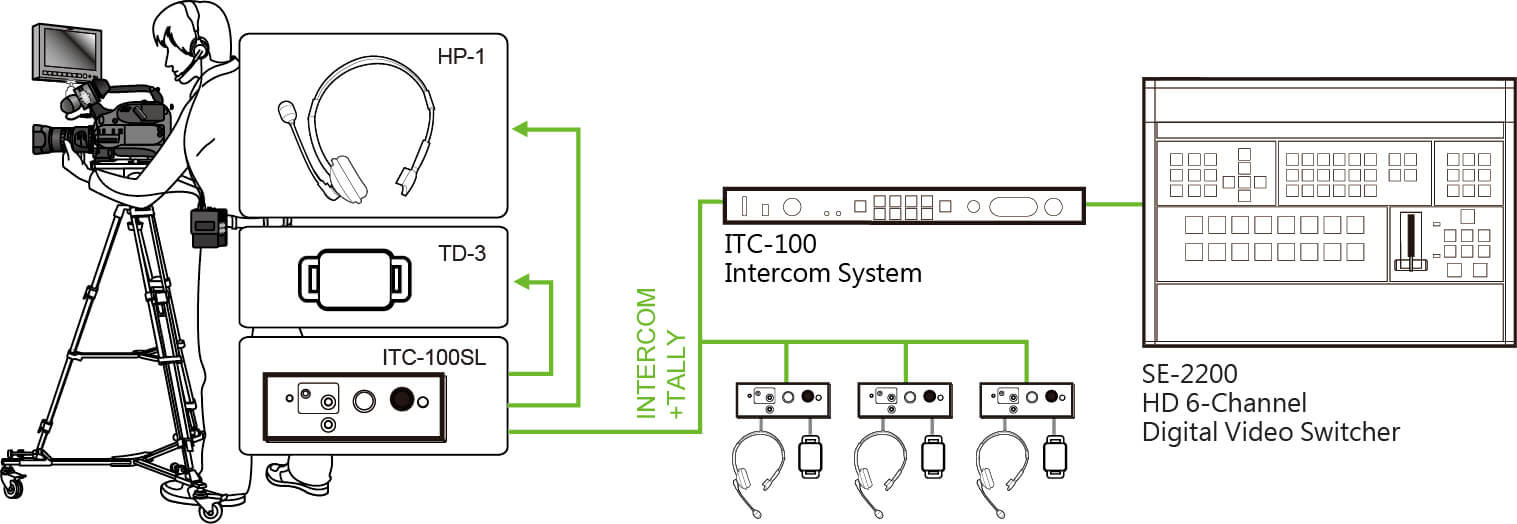

Primjer povezivanja intercoma i indikatorskih svjetala: Shematski prikazproizvođača prikazuje vezu između jedinica ITC-100 i ITC-100SL na pojasu, slušalica HP-1 i indikatorskog svjetla TD-3. Jedinica SE-2200 koristi se isključivo kao primjer vanjske jedinice za kontrolu videa; nije uključena u paket.

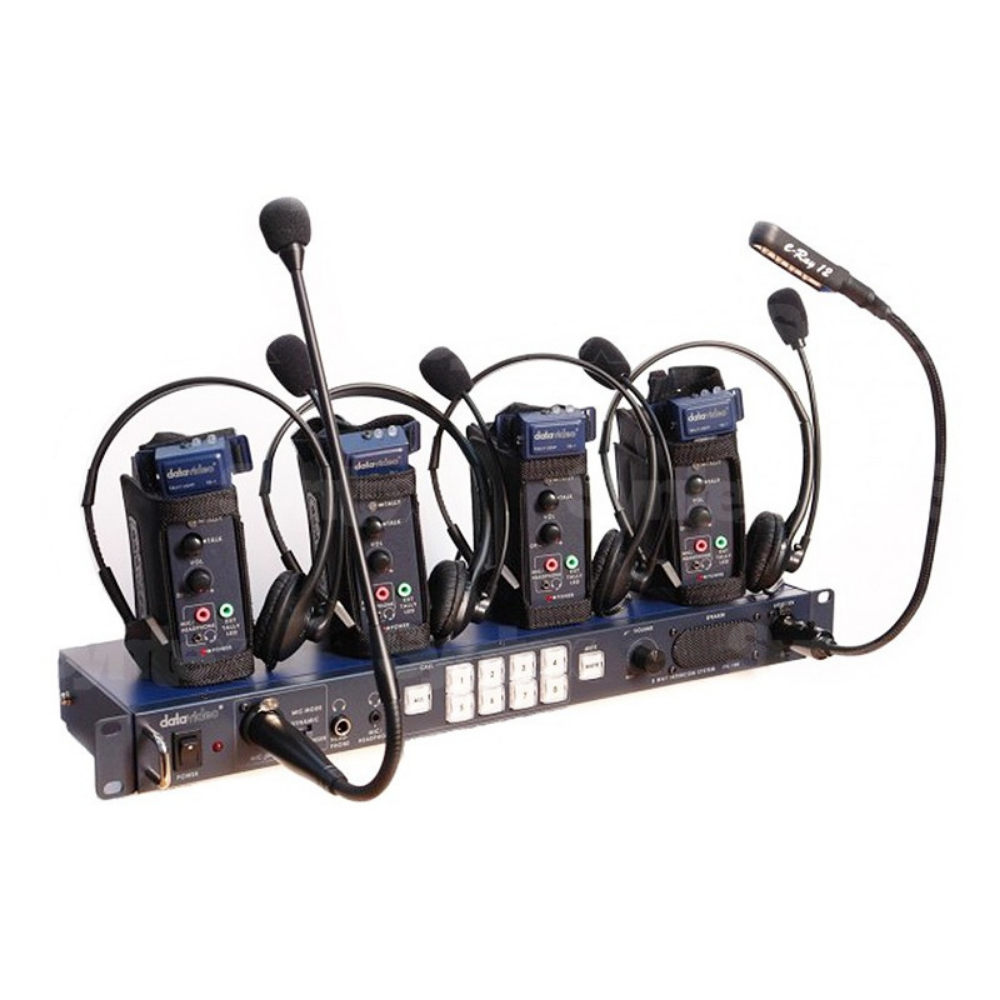

Set za četiri stanice

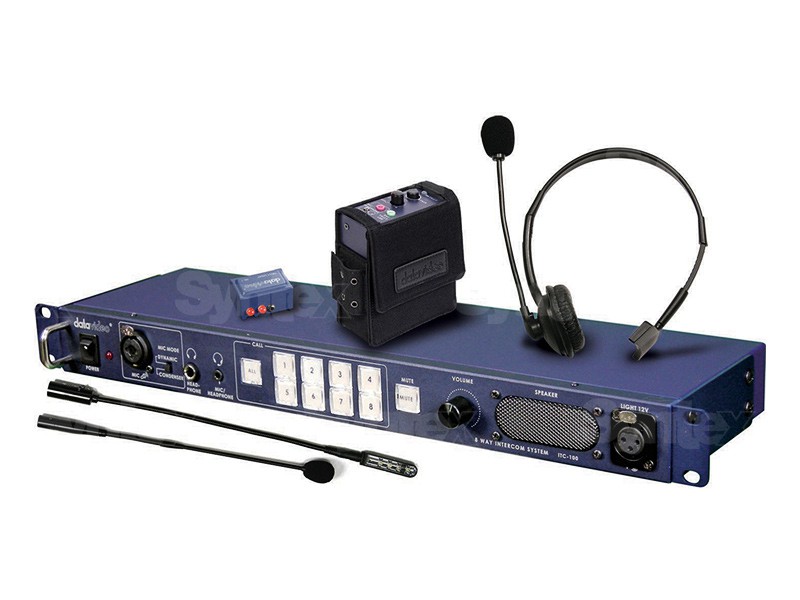

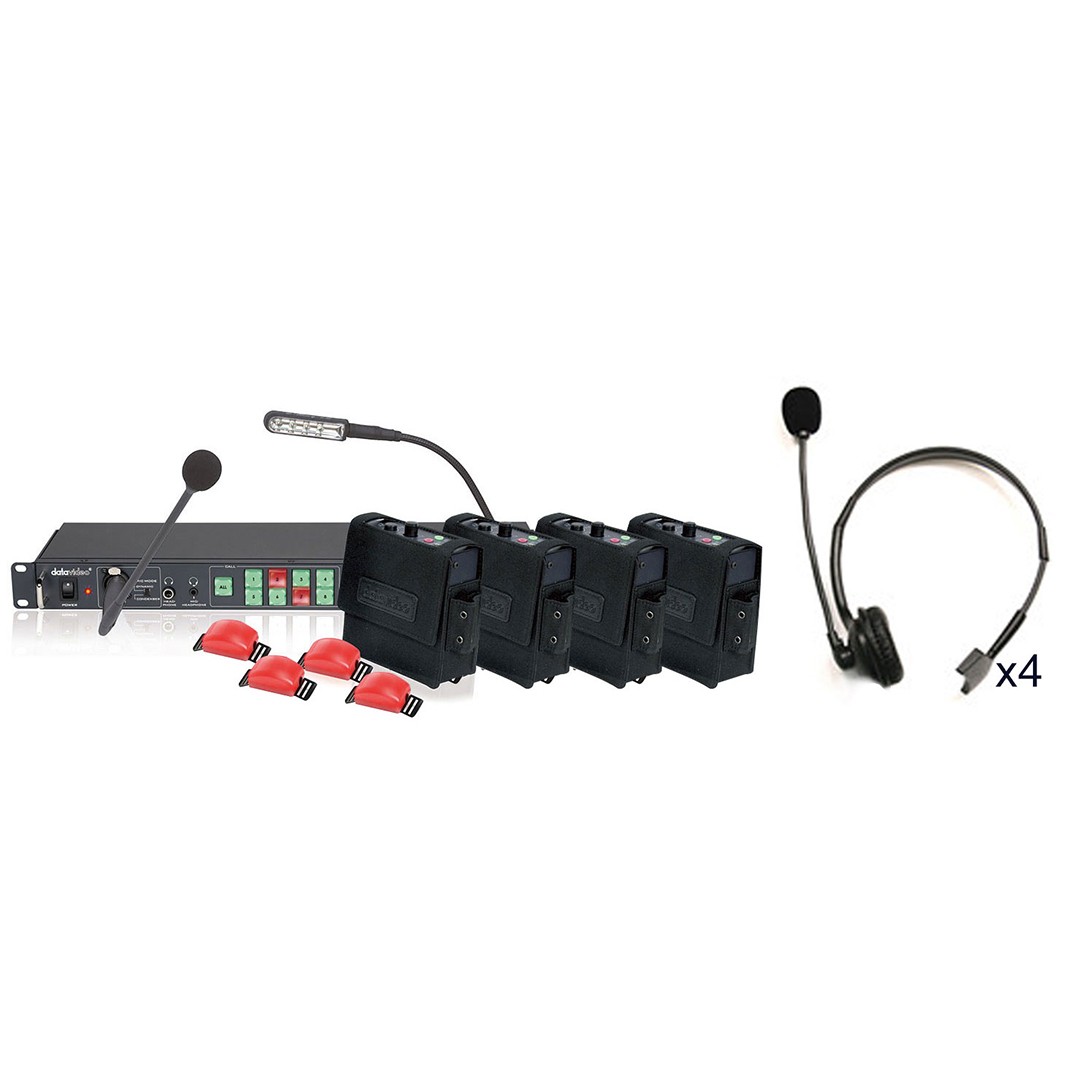

Standardni paket sadrži baznu jedinicu, četiri jedinice ITC-100SL za nošenje na pojasu s futrolama, četiri seta slušalica i tally svjetala, priključne kabele, fleksibilni mikrofon, fleksibilnu lampu i napajanje od 12 V. Prilikom proširenja posade mogu se dodati kompatibilne jedinice i kabeli. Sustav radi u poluduplex načinu rada: u bilo kojem trenutku može govoriti samo jedan sudionik; ne podržava puni duplex niti grupne pozive na zajedničkoj liniji.
SADRŽAJ PAKETA
ITC-100 bazna jedinica ×1
ITC-100SL jedinica za kopču na pojas ×4
Futrola za jedinicu s kopčom za pojas ×4
5-pin XLR interkom kabel, 20 m ×4
Kabel 3,5 mm jack – 3,5 mm jack ×4
Slušalica s mikrofonom ×4
Tally LED ×4
Fleksibilni XLR mikrofon ×1
Fleksibilna XLR svjetiljka ×1
Napajanje 12 V / 1 A ×1
TEHNIČKI PODACI
Sustav: žičani, 8 kanala; 4 belt-pack jedinice po paketu
Komunikacija: poluduplex; jedan kanal, svi kanali ili utišavanje
Domet: do 200 m između bazne jedinice i jedinice za pojas
Montaža: 19″ rack, 1U
Interkom priključci: 8 × 5-pin XLR
Tally ulazi: 2 × 15-pin D-Sub (A/B)
Slušalice: 3,5 mm stereo priključak; 8–600 Ω
Slušalice: 6,3 mm stereo priključak; 8–600 Ω
Mikrofon: 3-pin XLR / 6,3 mm priključak; izbor kondenzatorskog ili dinamičkog ulaza
