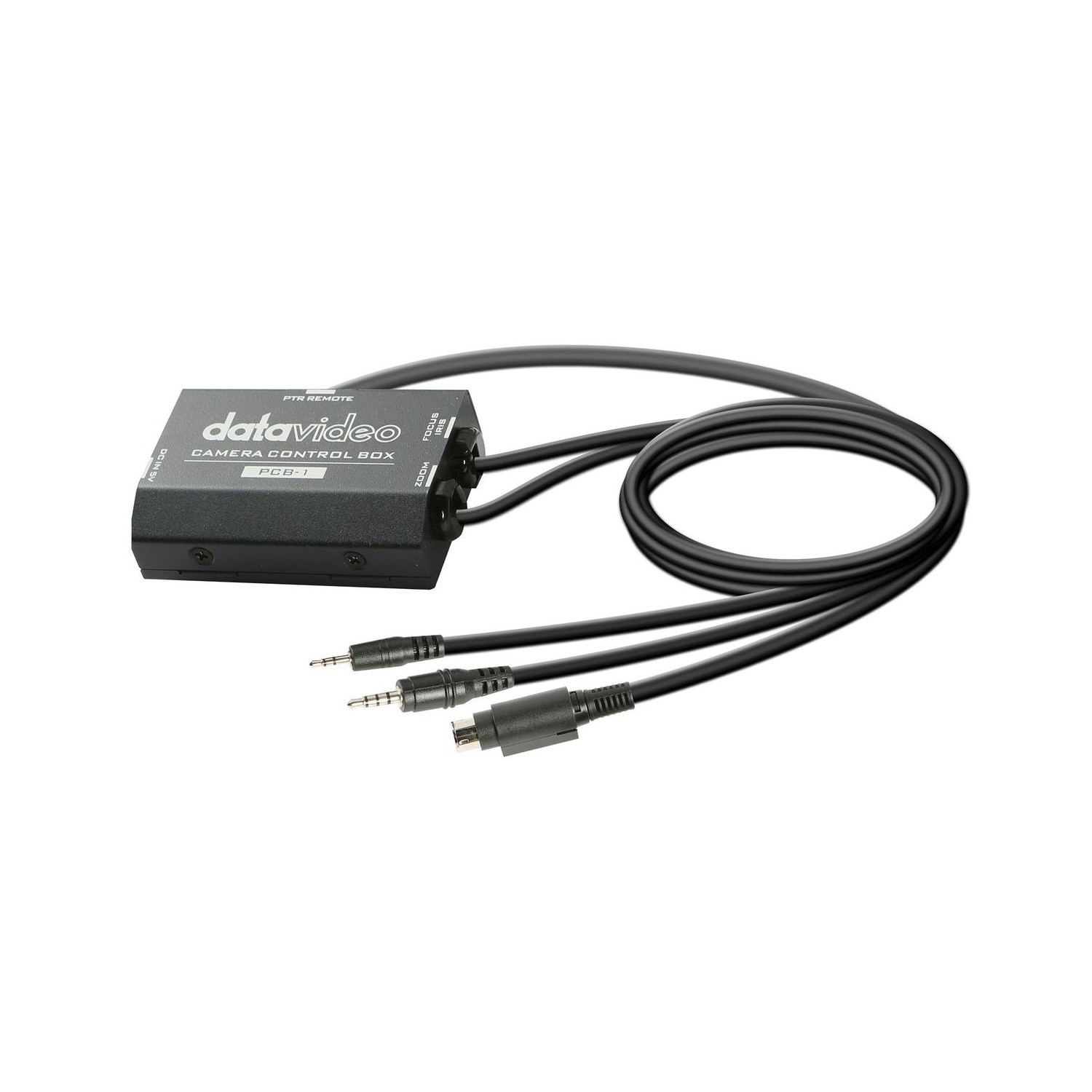

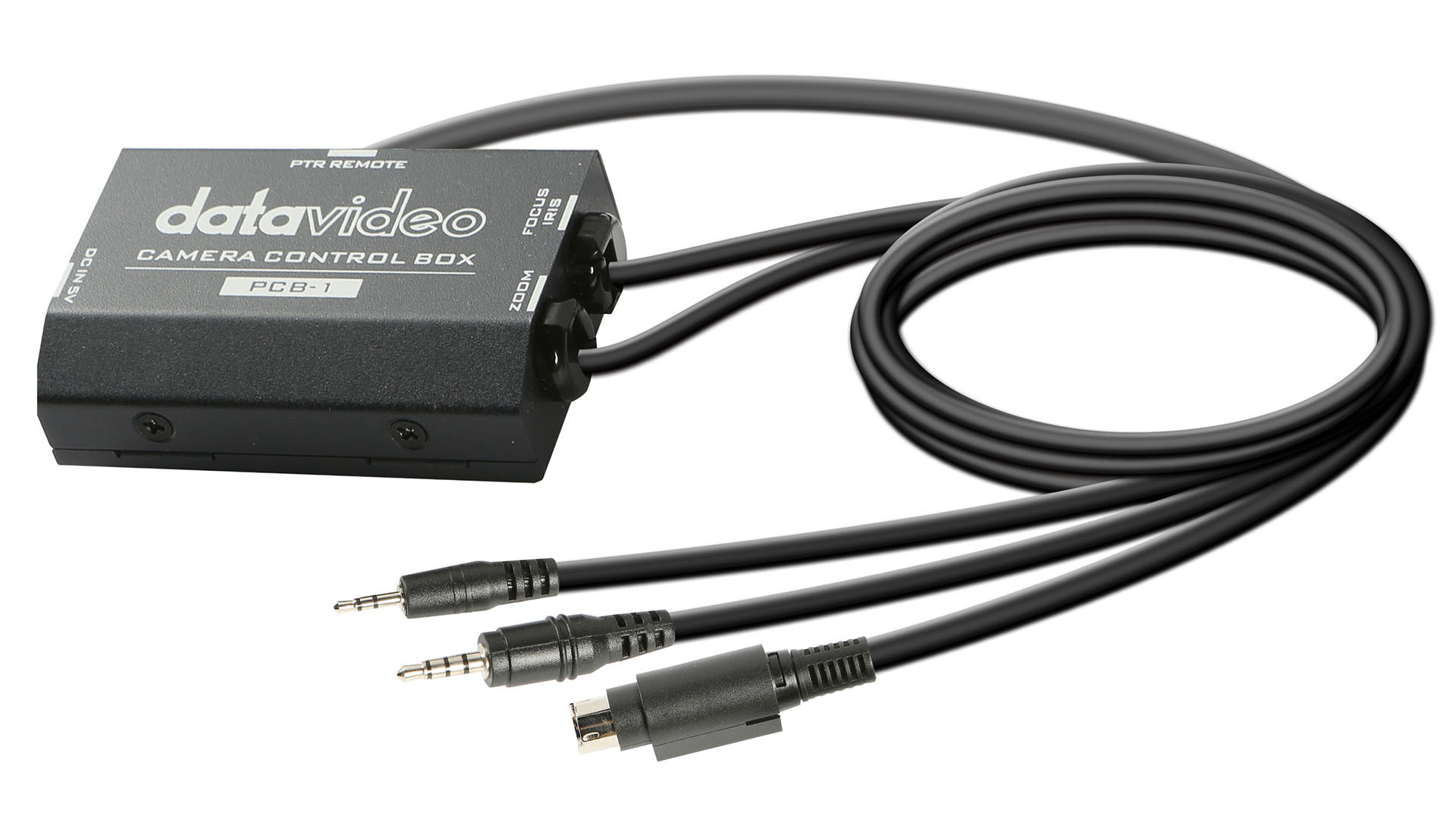

Datavideo PCB-1 upravljačka jedinica kamere

Datavideo PCB-1 povezuje glavu PTR-10 ili PTR-10T Mark II s kompatibilnom Panasonicovom kamerom s dva priključka za daljinsko upravljanje te omogućuje daljinsko upravljanje zumom, fokusom i otvorom blende. Kompatibilan je s modelima Panasonic AG-UX180MC, AG-HPX265 i AG-HPX255; izlaz kamere za daljinsko upravljanje mora biti postavljen na način rada Pana 2 Port. Sustav se može upravljati jedinicom Datavideo RMC-180 Mark II ili RMC-300A te infracrvenim daljinskim upravljačem priključenim na glavu PTR.

Jedinica se na glavu PTR povezuje putem 8-pinskog mini-DIN priključka. Priključak od 2,5 mm upravlja zumom, a priključak od 3,5 mm fokusom i otvorom blende. Napaja se naponom od 5 V putem micro USB priključka; uz glavu PTR-10 Mark II može se napajati izravno iz glave. Upravljačka jedinica teži 135 g, a dimenzije bez kabela iznose 85,9 × 45,7 × 20,3 mm.

Daljinsko upravljanje kamere s PTR glavom

Datavideo PCB-1 povezuje kompatibilnu Panasonicovu kameru s PTR glavom i omogućuje daljinsko upravljanje zumom, fokusom i otvorom blende. Podržava modele AG-UX180MC, AG-HPX265 i AG-HPX255 u načinu rada Pana 2 Port. Sustavom upravljate jedinicom RMC-180 Mark II, RMC-300A ili infracrvenim daljinskim upravljačem.

Jedinica se na PTR glavu povezuje 8-pinskim mini-DIN priključkom. Priključci od 2,5 mm i 3,5 mm prenose naredbe za zum, fokus i otvor blende. Uređaj teži 135 g; napaja se naponom od 5 V putem micro USB priključka ili iz glave PTR-10 Mark II.

3 kompatibilna modela135 g

Povezivanje u sustav kamera

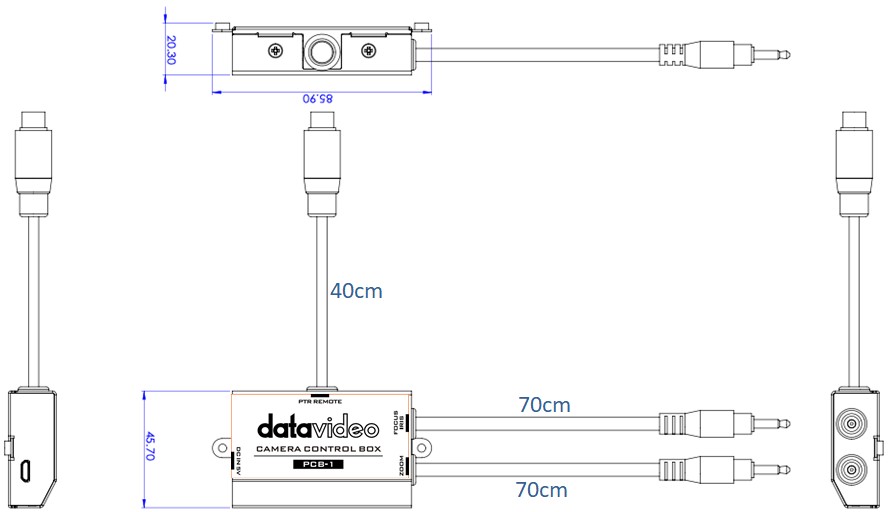

Shema prikazuje tri fiksno priključena kabela: 8-pinski mini-DIN do PTR glave (40 cm), 2,5 mm jack za zumiranje (70 cm) te 3,5 mm jack za fokus i otvor blende (70 cm). Izlaz kamere za daljinsko upravljanje postavite na način rada Pana 2 Port.
