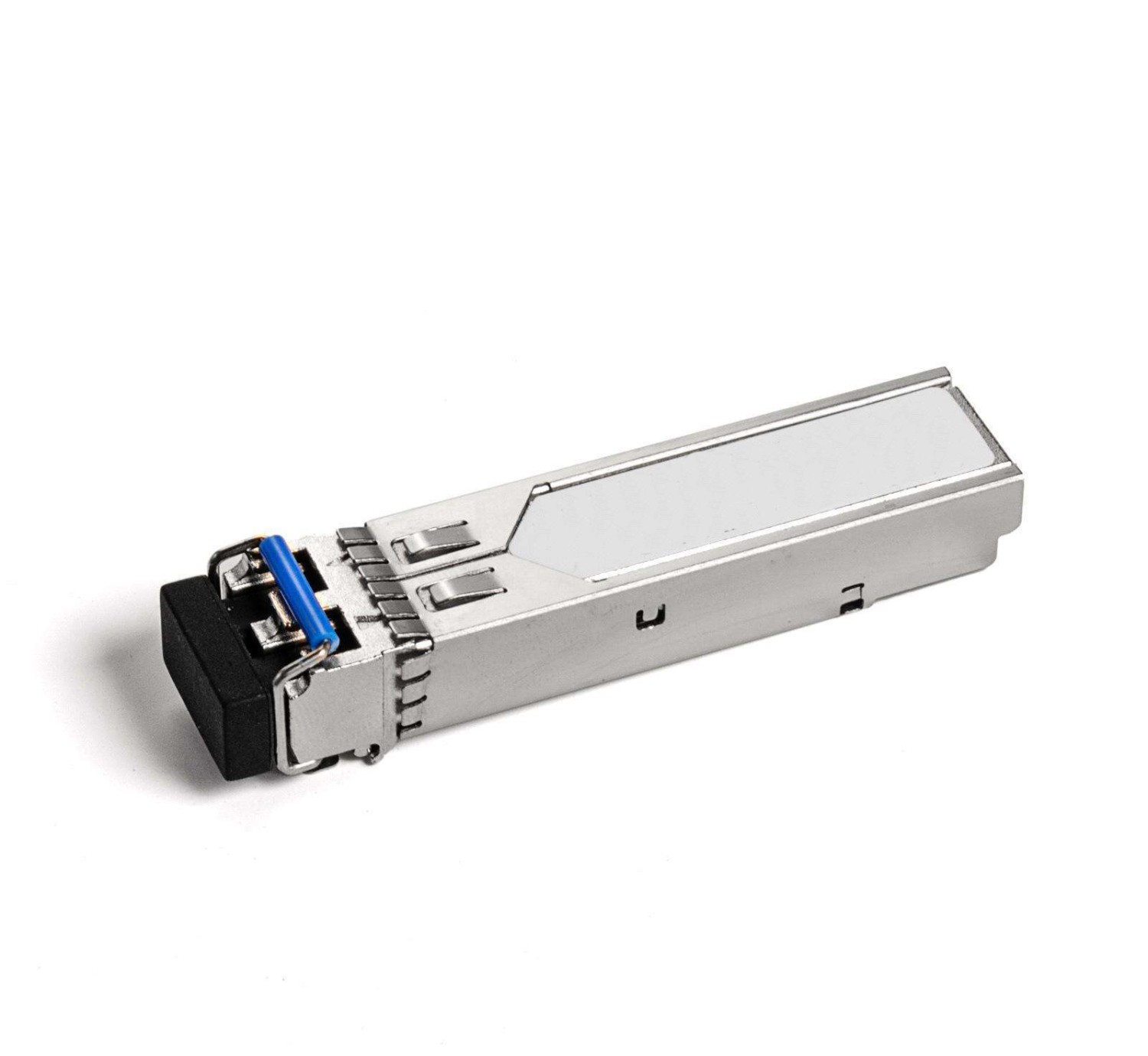

Lilliput optički prijamnik SFP 3 Gb/s

Optički prijamnik Lilliput 3G-SFP-LC-RX je SFP modul koji prima SDI signal iz optičkog vlakna i pretvara ga natrag u električni. Podržava brzine od 50 Mb/s do 2,97 Gb/s (SMPTE 259M, 344M, 292M i 424M) uključujući patološke SDI uzorke, a s odgovarajućim odašiljačem prenosi video jednomodnim vlaknom do 12,4 milje (20 km).

Više informacija

174 € s PDV-om 139.2 € bez PDV-a
-+
Dostupnost
14-30 dana
Opis proizvoda TEHNIČKI PODACI SADRŽAJ PAKETA

Opis proizvoda

Optički prijamnik Lilliput 3G-SFP-LC-RX je SFP modul koji prima SDI signal iz optičkog vlakna i pretvara ga natrag u električni. Podržava brzine od 50 Mb/s do 2,97 Gb/s (SMPTE 259M, 344M, 292M i 424M) uključujući patološke SDI uzorke, a s odgovarajućim odašiljačem prenosi video jednomodnim vlaknom do 12,4 milje (20 km).

SDI iz optičkog vlakna do 20 km

SFP modul s LC priključkom i PIN fotodiodom pretvara optički SD-, HD- i 3G-SDI signal natrag u električni. Radi u paru s odašiljačem 3G-SFP-LC-TX.

Lilliput 3G-SFP-LC-RX
SFP · LCSD/HD/3G-SDI50 Mb/s – 2,97 Gb/sdo 20 km3,3 V

Video ondje kamo koaksijalni kabel ne doseže

U paru s optičkim odašiljačem od 3 Gb/s prenosi SDI signal jednomodnim vlaknom do 12,4 milje (20 km) – bez gušenja i smetnji koje ograničavaju bakreni koaksijalni kabel.

PIN fotodioda s TIA

Prijamni dio čine PIN fotodioda s integriranim transimpedancijskim predpojačalom i upravljačka jedinica MCU.

Dijagnostika putem I2C

Digitalne dijagnostičke funkcije prema SFF-8472 dostupne su putem I2C sučelja.

Dodatne informacije

O proizvodu

Optički prijamnik 3 Gb/s Video SFP sastoji se od dva dijela – upravljačke jedinice MCU i PIN fotodiode s integriranim transimpedancijskim predpojačalom (TIA); oba modula zadovoljavaju zahtjeve laserske sigurnosti klase I.

Ostale značajke: PIN fotodetektor; metalno kućište za manje elektromagnetske smetnje; podrška patoloških uzoraka za SD-SDI, HD-SDI i 3G-SDI; raspored izvoda koji odstupa od MSA; digitalna dijagnostika putem I2C sučelja; kompatibilnost sa SFP Multi-Source Agreement (MSA) i SFF-8472; sukladnost s RoHS; jednostruko napajanje 3,3 V. Modul je u potpunosti sukladan normi SMPTE 297M-2006 za prijenos SDI-ja optičkim vlaknom.

SADRŽAJ PAKETA

  • optički prijamnik SFP 3 Gb/s Lilliput 3G-SFP-LC-RX

TEHNIČKI PODACI

  • Marka: Lilliput
  • Model: 3G-SFP-LC-RX
  • Vrsta: optički prijamnik SFP 3 Gb/s
  • Izvedba: SFP
  • Optički priključak: LC
  • Optičko vlakno: jednomodno, do 12,4 milje (20 km)
  • Brzina prijenosa: 50 Mb/s – 2,97 Gb/s
  • Signali: SD-SDI, HD-SDI, 3G-SDI
  • Standardi: SMPTE 259M, 344M, 292M, 424M, 297M-2006
  • Fotodetektor: PIN fotodioda s transimpedancijskim predpojačalom (TIA)
  • Dijagnostika: digitalna dijagnostika putem I2C (SFF-8472)
  • Laserska sigurnost: klasa I
  • Kućište: metalno (manje elektromagnetske smetnje)
  • Napajanje: 3,3 V
  • Sukladnost: SFP MSA, SFF-8472, RoHS
Parametri

Parametri

Proizvođač: Lilliput
Kategorija: Pretvarači signala

Glavni parametri

IzvorOptički
Cilj3G SDI
