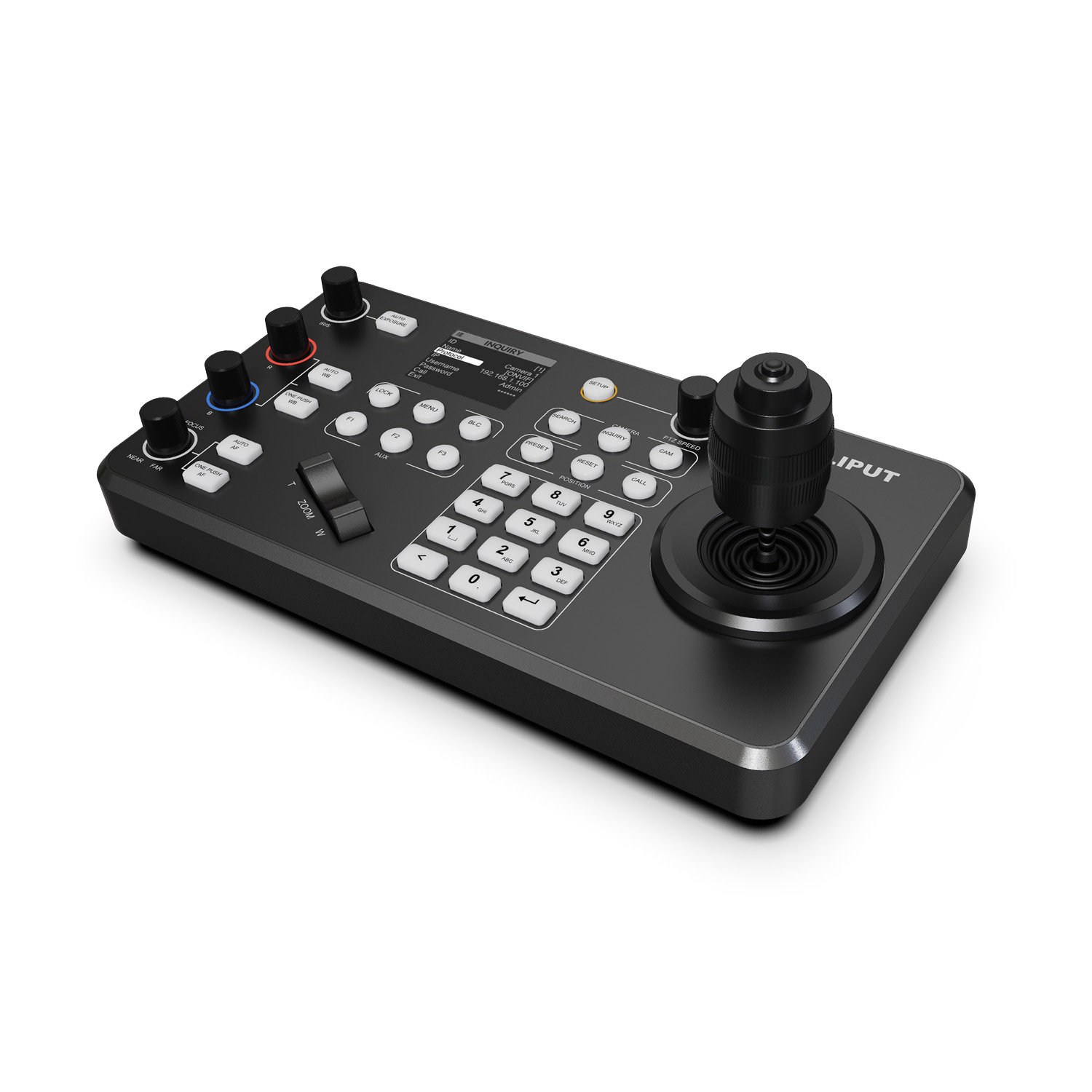

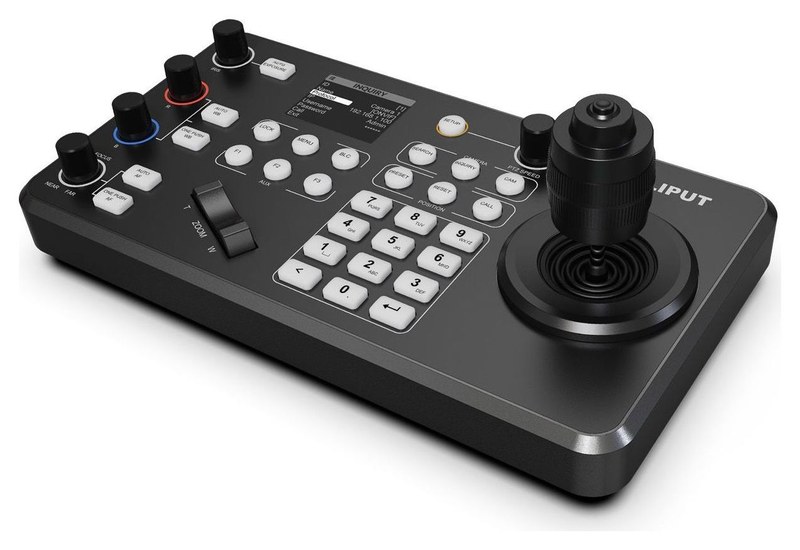

Lilliput K1 PTZ upravljač kamera s joystickom

Lilliput K1 profesionalni je upravljač PTZ kamera s joystickom i aluminijskim kućištem. Putem IP-a, RS-232, RS-422 i RS-485 upravlja s do 255 kamera protokolima VISCA, VISCA over IP, ONVIF i Pelco-D/P, čak i različitih marki istodobno. Ima zaslon u boji od 2,2″, okretne regulatore za blendu, izoštravanje i balans bijele, a napaja se putem PoE-a ili iz adaptera od 12 V.

Jedan joystick za cijelu flotu PTZ kamera

Jedan pult za kamere na IP-u i na serijskoj vezi: VISCA, VISCA over IP, ONVIF i Pelco-D/P istodobno, do 255 kamera u jednoj mreži i brzi odabir triju kamera.

do 255 kameraIP · RS-232 · RS-422/485VISCA · ONVIF · PelcoPoE / 12 V DCzaslon 2,2"

Različiti protokoli s jednog pulta

K1 istodobno upravlja kamerama na IP-u i na serijskim vezama te miješa protokole VISCA, VISCA over IP, Pelco-D/P i ONVIF – među ostalim kamere Lilliput, AVMATRIX, HuddleCamHD, PTZOptics, Sony, BirdDog i NewTek.

Brzo upravljanje slikom

Okretni regulatori za blendu, balans crvene i plave te izoštravanje, tipke za automatsku ekspoziciju, balans bijele i izoštravanje.

Joystick i preklopka

Joystick upravlja okretanjem, nagibom i zumom s promjenjivom brzinom, a zum dodatno upravlja preklopna sklopka.

Automatsko traženje

Upravljač sam pronalazi IP kamere u mreži i jednostavno im dodjeljuje IP adrese; postavke se rade na zaslonu u boji od 2,2".

PoE i 12 V

Napajanje mrežnim kabelom ili iz adaptera 12 V DC, potrošnja 5 W. Kućište je od eloksirane aluminijske legure.

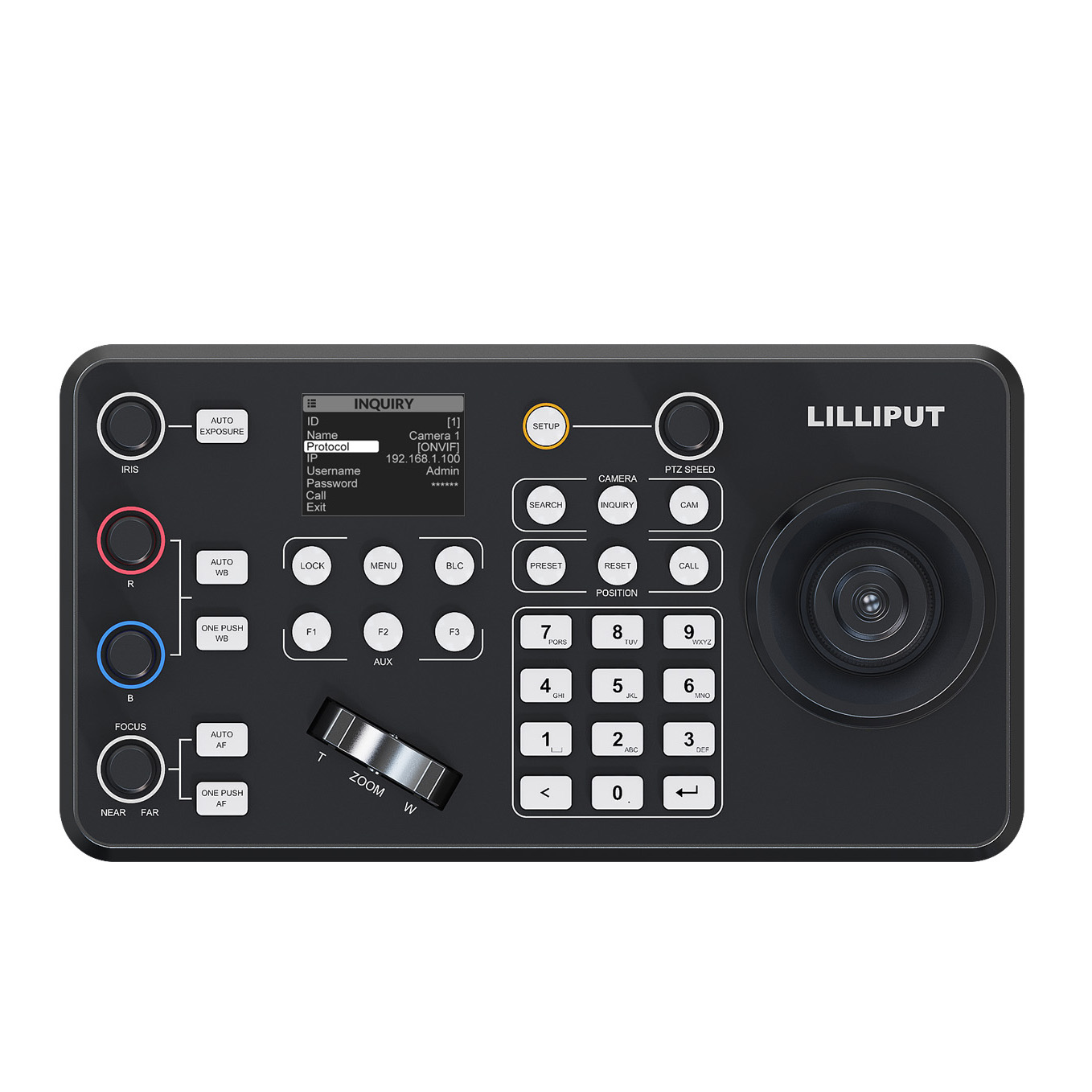

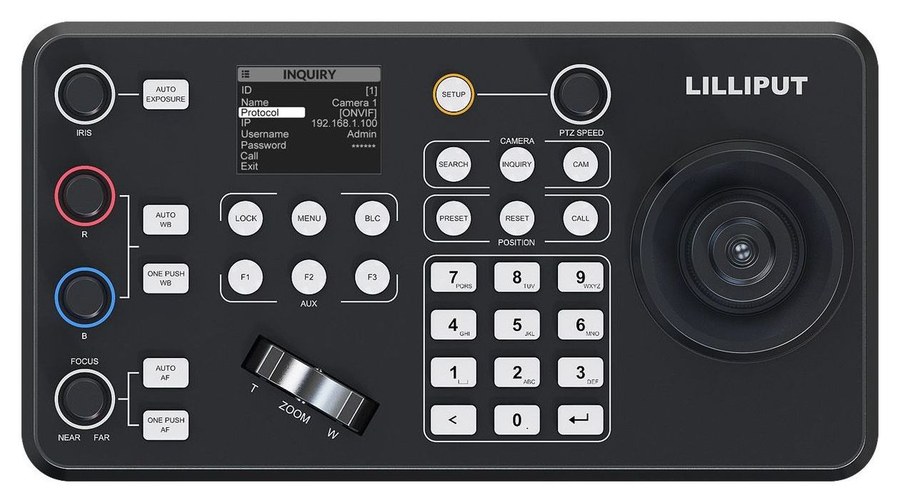

Upravljačka ploča

Lijevo okretni regulatori slike, u sredini zaslon, tipke F1–F3, LOCK, MENU i BLC, desno brojčanik, odabir kamera i položaja te joystick.

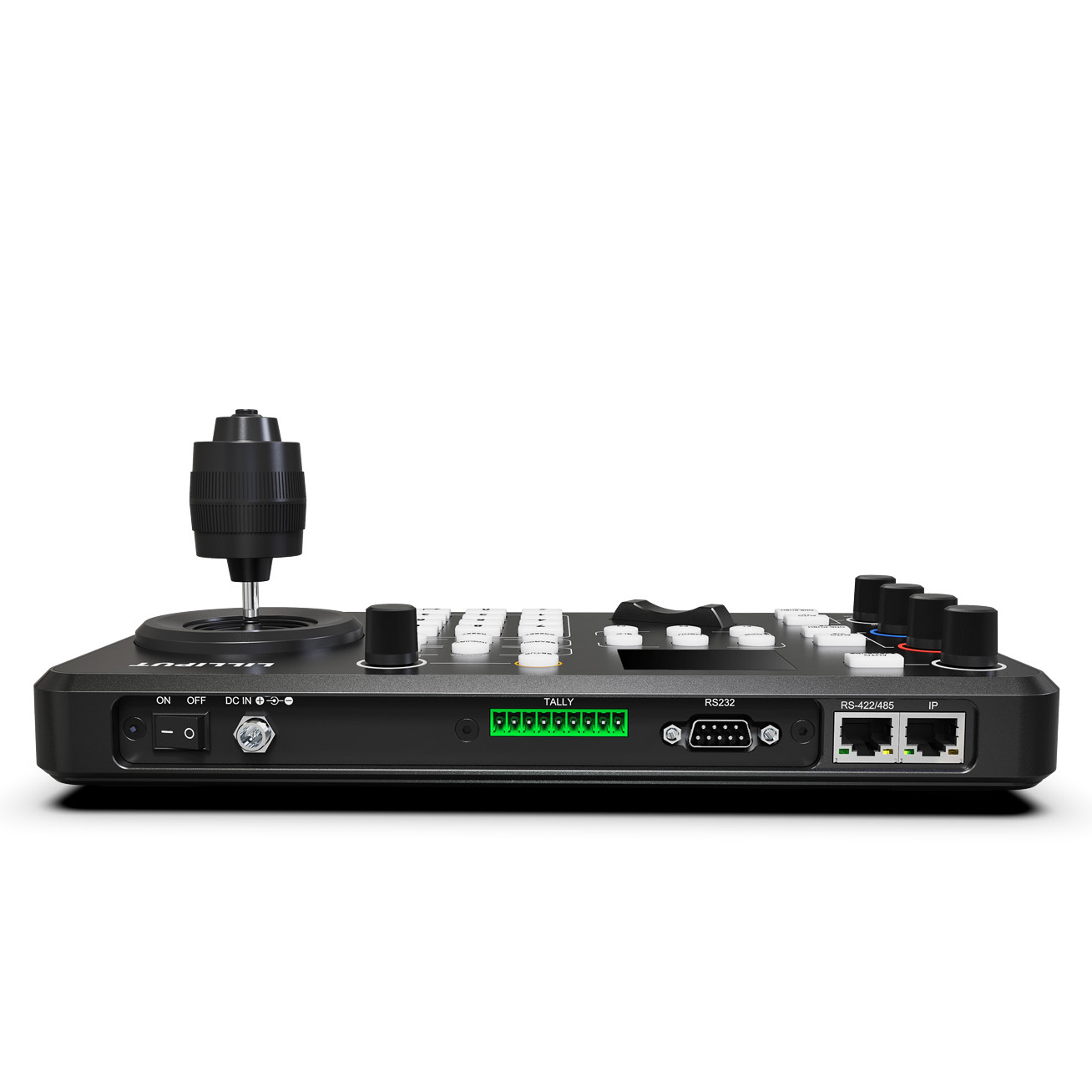

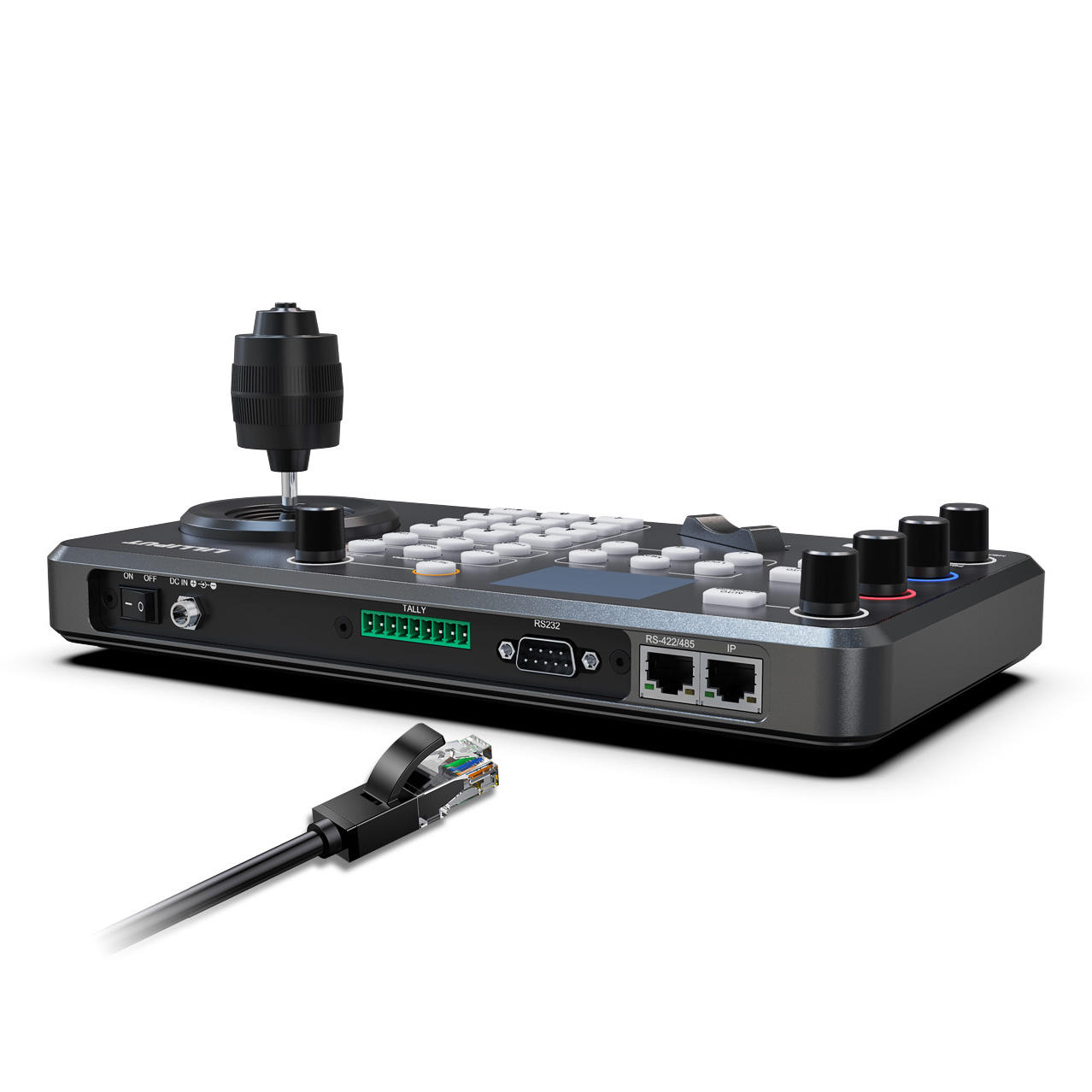

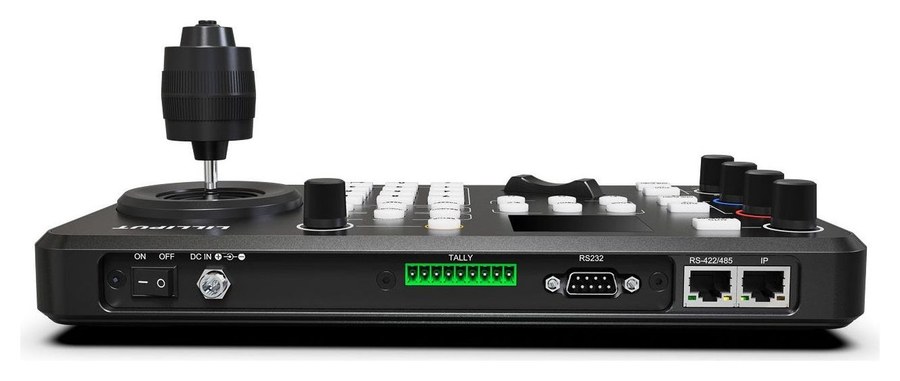

Stražnja strana

Prekidač napajanja, ulaz DC 12 V, GPIO stezaljka za tally, RS-232 (DB9) i dva RJ45 priključka – RS-422/485 i IP.

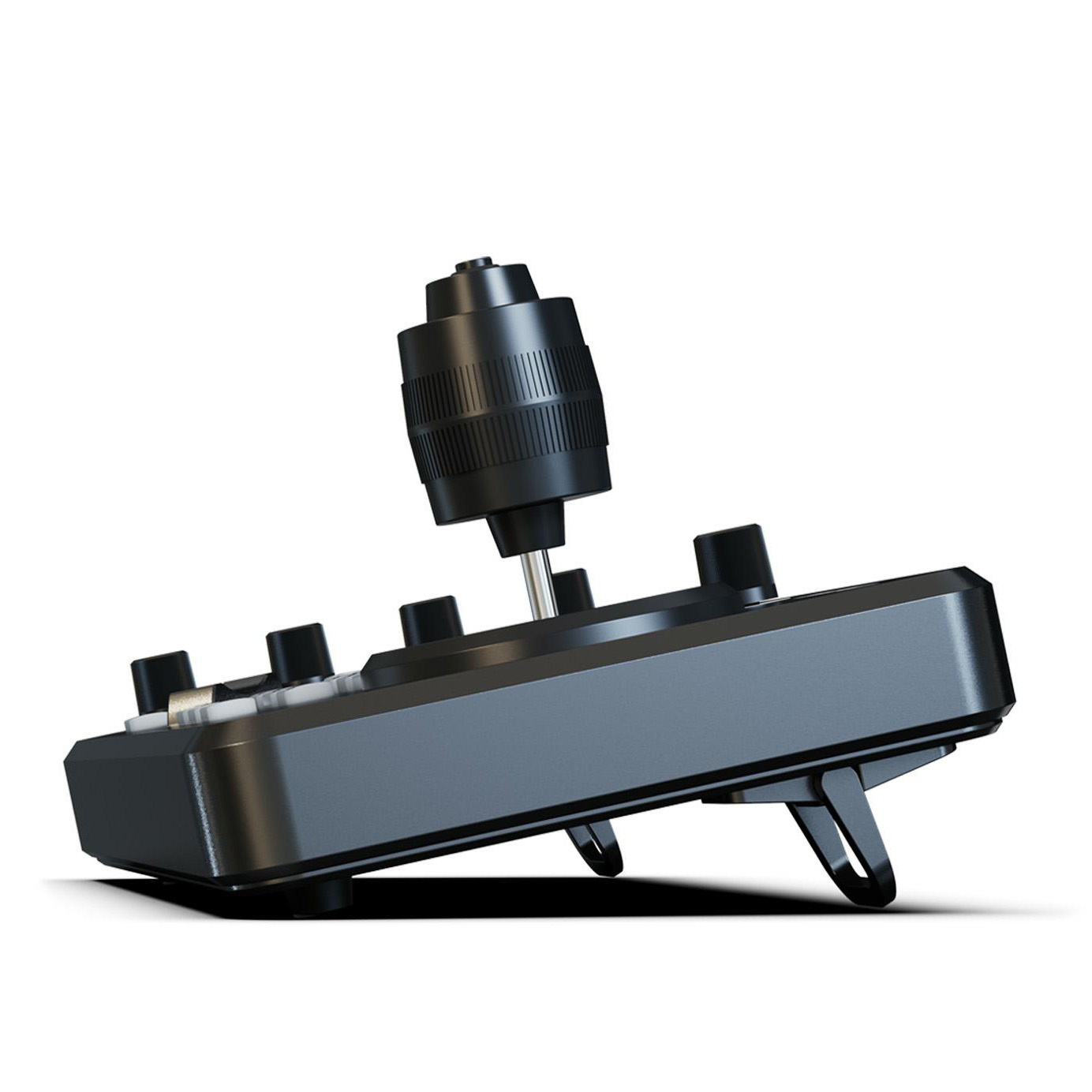

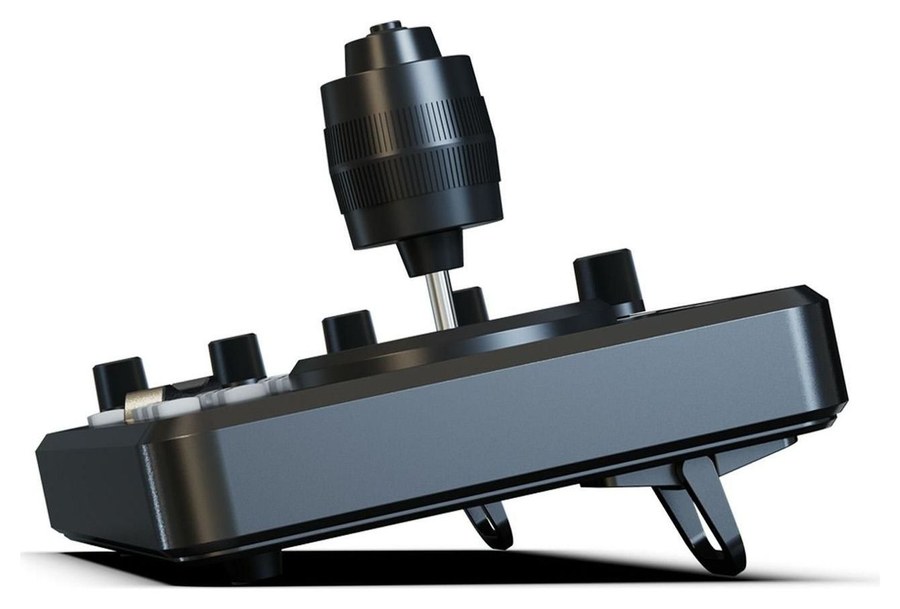

Odvojivi stalak

Preklopni stalak naginje pult prema operateru; može se skinuti.

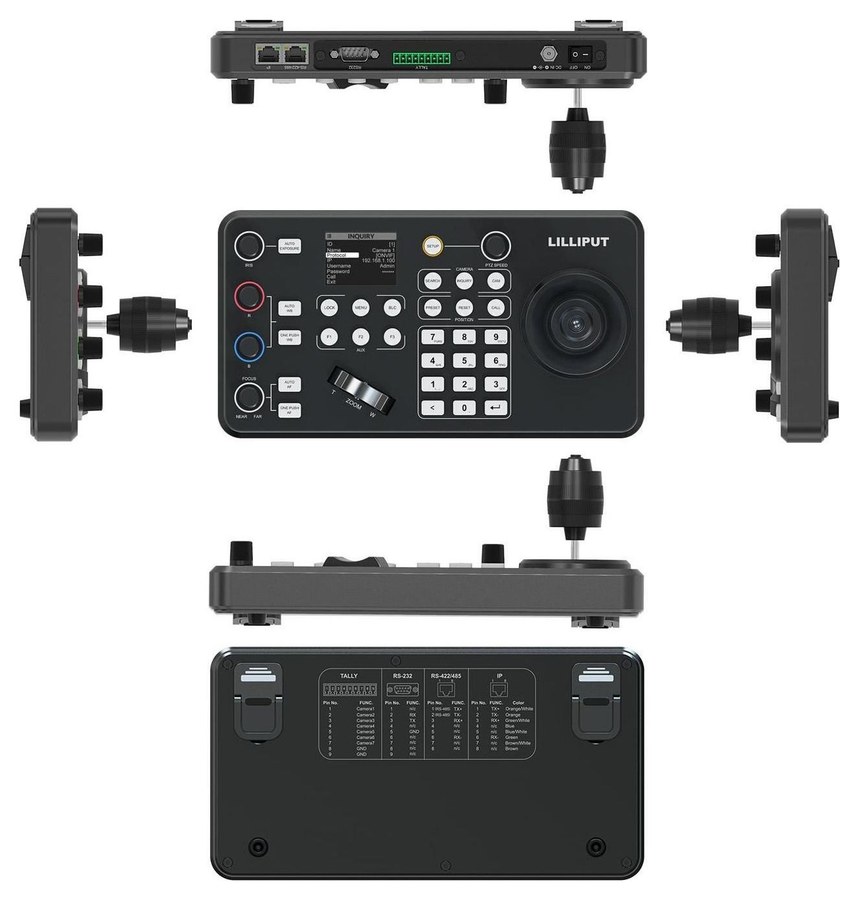

Pogledi i dimenzije

Pult sa svih strana: 270 × 145 × 29,5 mm, s joystickom visok 106,6 mm.

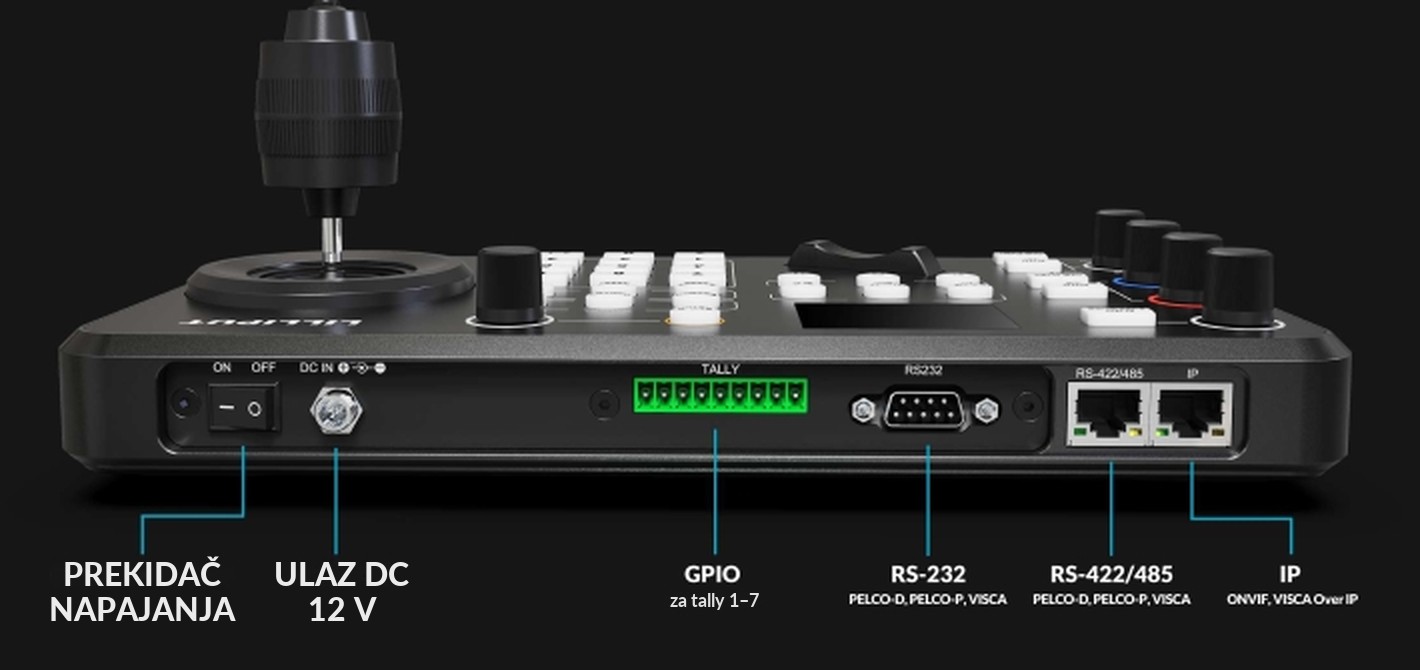

Priključci

IP upravljanje podržava ONVIF i VISCA over IP, serijski priključci Pelco-D, Pelco-P i VISCA. Svaki uređaj na RS-485 sabirnici može se postaviti s vlastitim protokolom i brzinom. GPIO upravlja tallyjem 1–7 i pokazuje kojom se kamerom trenutačno upravlja.

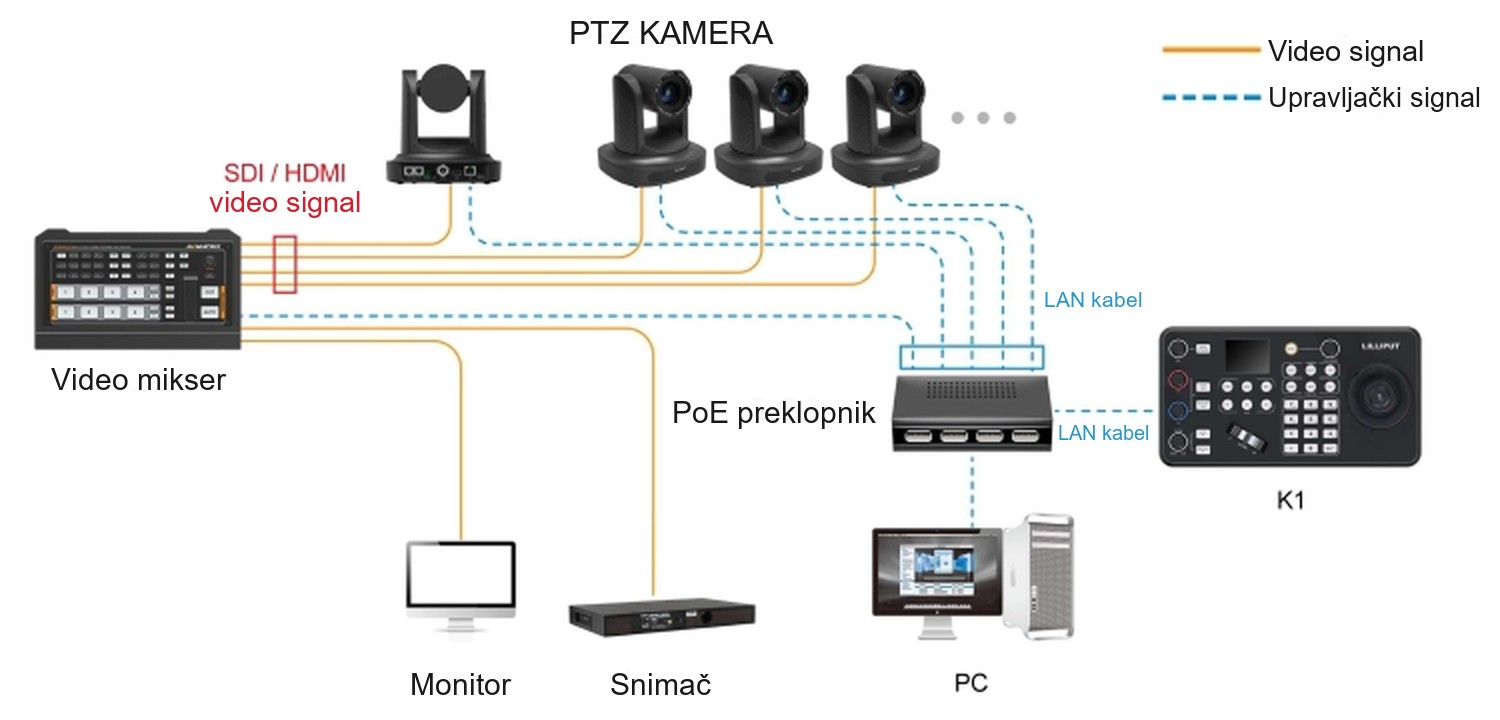

Shema spajanja

Kamere, video mikser, snimač i računalo povezani preko PoE preklopnika: slika ide SDI/HDMI vezom u mikser, upravljanje LAN-om s pulta K1. Preko RS-232, RS-422, RS-485 i IP-a (RJ45) može se spojiti do 255 kamera.
