Lilliput K2 (bez NDI)

Lilliput K2 upravljač je PTZ kamera sa zaslonom osjetljivim na dodir od 5″ i 4D joystickom. Upravlja s do 100 kamera u deset grupa putem IP-a, RS-232 i četiri RS-422/485 priključka protokolima VISCA, VISCA over IP, ONVIF i Pelco-D/P. Napaja se putem PoE/PoE+ ili iz izvora 7–24 V DC, a tally izlazom usklađuje se s video mikserom.

Više informacija

689 € s PDV-om 551.2 € bez PDV-a
-+
Osobno preuzimanje: 23. 11. iz 09:00
Poslat ćemo: 23. 11.
Na lageru 2 kom
Praha 2 kom
Opis proizvoda TEHNIČKI PODACI SADRŽAJ PAKETA

Opis proizvoda

Lilliput K2 upravljač je PTZ kamera sa zaslonom osjetljivim na dodir od 5″ i 4D joystickom. Upravlja s do 100 kamera u deset grupa putem IP-a, RS-232 i četiri RS-422/485 priključka protokolima VISCA, VISCA over IP, ONVIF i Pelco-D/P. Napaja se putem PoE/PoE+ ili iz izvora 7–24 V DC, a tally izlazom usklađuje se s video mikserom.

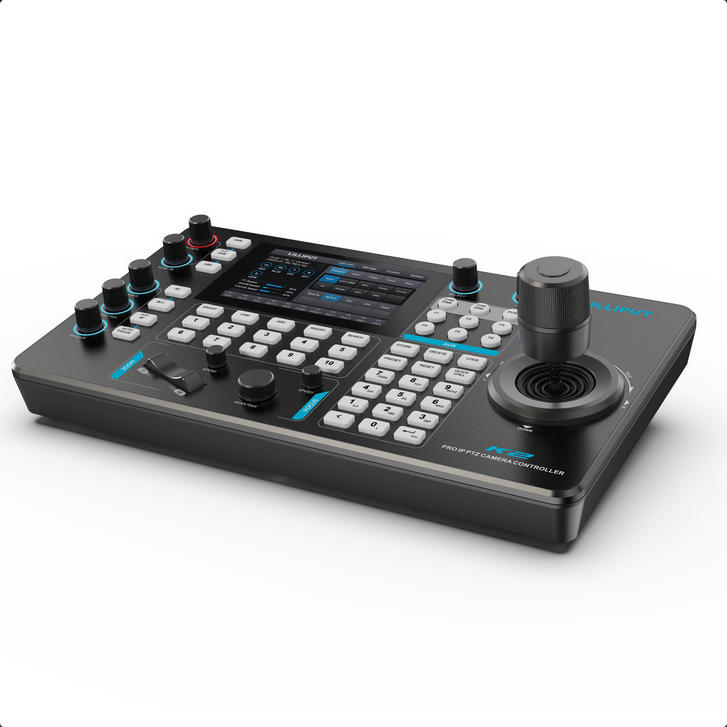

Dodirni pult za do 100 PTZ kamera

Zaslon od 5" s dodirnim izbornikom, brzi okretni regulatori za blendu, zatvarač, pojačanje, ekspoziciju i balans bijele te 4D joystick. NDI se može dodati kao opcionalna nadogradnja; s NDI-jem prodaje se inačica K2-N.

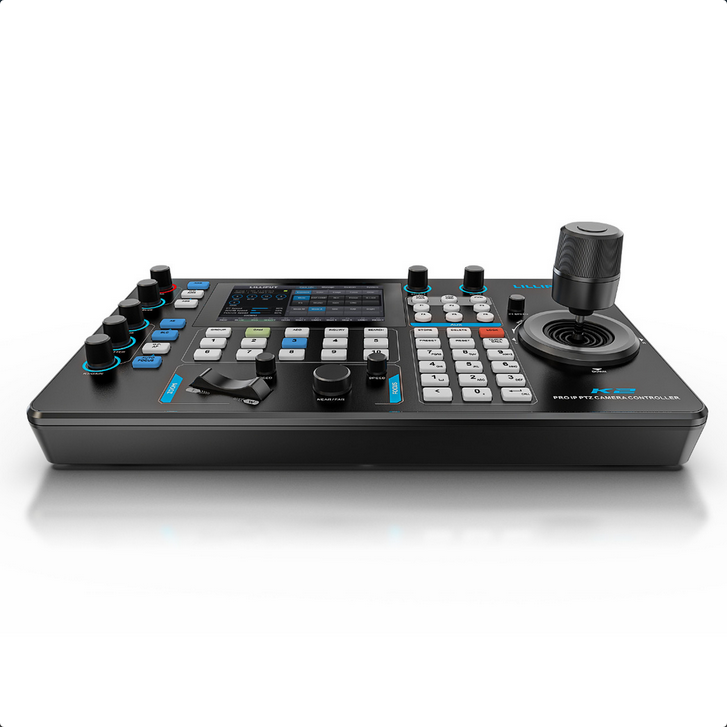

Lilliput K2
dodirni zaslon 5"do 100 kameraVISCA · ONVIF · PelcoPoE / 7–24 V DCsnimanje putanje

Slika kamere izravno na pultu

Upravljač dekodira RTSP ili ONVIF (NDI opcionalno) stream i prikazuje sliku odabrane kamere na zaslonu od 5" – kadar namjestite bez podizanja pogleda prema monitoru.

Snimanje i reprodukcija putanje

Pult pamti kretanje kamere (okretanje, nagib, zum) i u bilo kojem trenutku ga precizno ponavlja bez ručnog upravljanja.

Usklađen s mikserom

Putem tally/GPIO veze pult se povezuje s video mikserom: prebacivanje na kameru ujedno je odabire za upravljanje.

Četiri serijska priključka

1× RS-232 i 4× RS-422/485, na svaki priključak do 7 kamera s protokolom VISCA; također Pelco-D i Pelco-P.

PoE ili istosmjerni izvor

Gigabitni LAN s PoE/PoE+ (IEEE 802.3af/at) ili napajanje 7–24 V DC, potrošnja ispod 8 W.

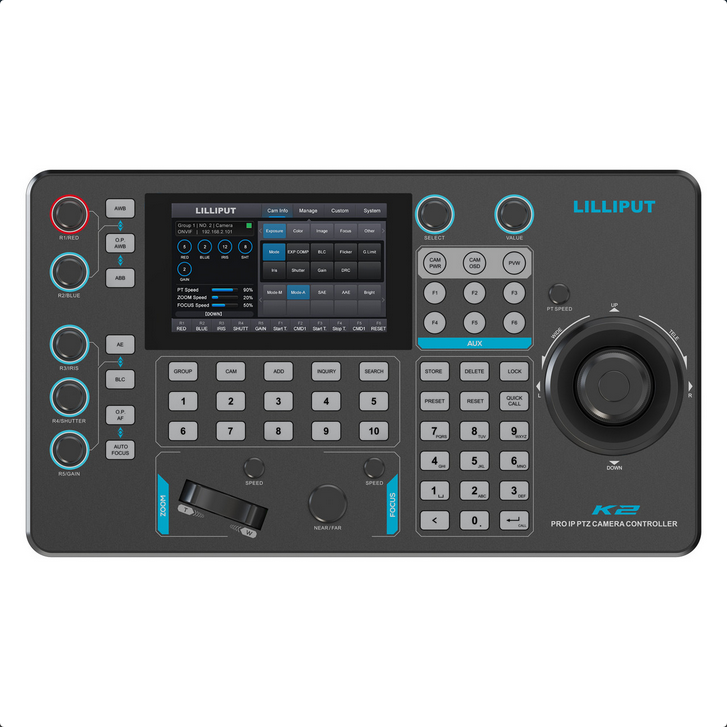

Lilliput K2 – Upravljačka ploča

Upravljačka ploča

Dodirni zaslon od 5", okretni regulatori, šest prilagodljivih tipki, brojčanik, odabir kamera i položaja te 4D joystick.

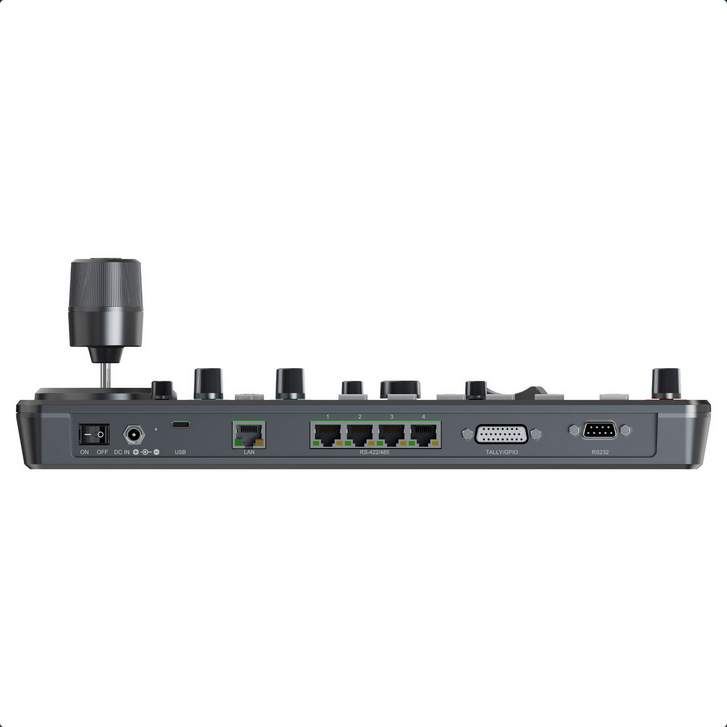

Lilliput K2 – Stražnja strana

Stražnja strana

Prekidač napajanja, DC ulaz, USB-C za ažuriranja, LAN s PoE, četiri RS-422/485 priključka, tally/GPIO i RS-232.

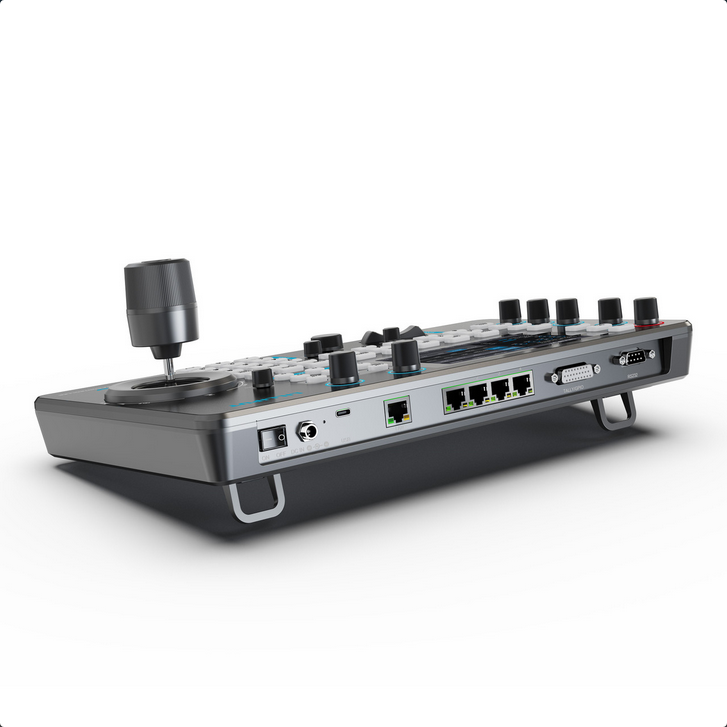

Lilliput K2 – Ergonomski stalak

Ergonomski stalak

Stalak naginje pult prema operateru kako bi zaslon bio dobro vidljiv.

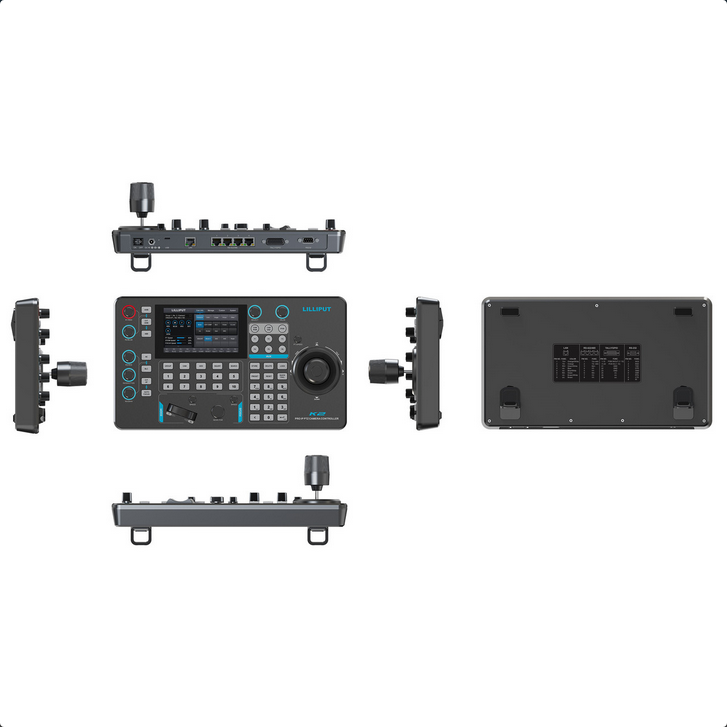

Lilliput K2 – Pogledi i dimenzije

Pogledi i dimenzije

340 × 195 × 49,5 mm, s joystickom visok 110,2 mm.

Priključci

RS-232, RS-422 i RS-485 podržavaju Pelco-D, Pelco-P i VISCA; na svaki serijski priključak može se s VISCA spojiti do 7 kamera. IP upravljanje podržava ONVIF, VISCA over IP i opcionalno NDI, samo pronalazi kamere u mreži i dodjeljuje im IP adrese – do 100 kamera.

Lilliput K2 – Priključci

Shema spajanja

Kamere, video mikser, snimač i računalo povezani preko PoE preklopnika: slika ide HDMI/SDI vezom u mikser, upravljanje LAN-om s pulta. Kamerama se može upravljati putem RS-232, RS-422, RS-485 i IP-a (RJ45), ukupno do 100.

Lilliput K2 – Shema spajanja

Dodatne informacije

O proizvodu

Lilliput K2 (bez NDI) profesionalna je upravljačka jedinica za učinkovito upravljanje s više IP kamera. Uz podršku protokola VISCA, VISCA over IP, Pelco-D/P i ONVIF radi s mnogim kamerskim sustavima, a upravljanje se odvija putem IP-a, RS-422, RS-485 ili RS-232.

K2 u jednoj mreži upravlja s do 100 IP kamera, što pojednostavljuje velike sustave. Nudi sliku kamera u stvarnom vremenu na zaslonu, automatsku dodjelu IP adresa, šest prilagodljivih tipki za brz pristup čestim funkcijama i namjenske tipke za ekspoziciju, blendu, izoštravanje, okretanje i nagib.

Ova inačica nema NDI; kome je potreban, može kupiti opcionalnu NDI nadogradnju ili odabrati inačicu K2-N s ugrađenim NDI-jem. Uz napajanje putem PoE-a ili istosmjernog izvora prikladna je za crkve, koncerte, sportske prijenose i intervjue.

SADRŽAJ PAKETA

  • upravljač PTZ kamera Lilliput K2
  • adapter za napajanje 12 V / 2 A
  • tally priključak
  • korisnički priručnik

TEHNIČKI PODACI

  • Marka: Lilliput
  • Model: K2
  • Vrsta: upravljač PTZ kamera s dodirnim zaslonom
  • Sučelja: 1× IP (RJ45), 1× RS-232, 4× RS-485/RS-422, 1× tally, USB 2.0 (ažuriranja)
  • IP protokoli: ONVIF, VISCA-IP; NDI|HX i NDI|HX2 opcionalno
  • Serijski protokoli: Pelco-D, Pelco-P, VISCA
  • Brzina serijske veze: 2400, 4800, 9600, 19200, 38400, 115200 bps
  • Mrežni priključak: 1× 1000 Mb/s, PoE / PoE+ (IEEE 802.3af/at)
  • Zaslon: dodirni zaslon 5"
  • Upravljački elementi: okretni regulatori za blendu, brzinu zatvarača, pojačanje, automatsku ekspoziciju i balans bijele; 6 prilagodljivih tipki
  • Joystick: 4D – okretanje, nagib, zum
  • Grupe kamera: 10 (po 10 kamera)
  • Adrese kamera: do 100
  • Unaprijed zadani položaji: do 255
  • Napajanje: PoE ili 7–24 V DC
  • Potrošnja energije: PoE < 8 W, DC < 8 W
  • Radna temperatura: od −20 do 60 °C
  • Temperatura skladištenja: od −20 do 70 °C
  • Dimenzije: 340 × 195 × 49,5 mm (s joystickom 110,2 mm)
  • Težina: 1,73 kg (s pakiranjem 2,36 kg)
Parametri

Parametri

Proizvođač: Lilliput
Kategorija: Upravljačke ploče

Glavni parametri

Broj kamera100
Zaslon5" zaslon osjetljiv na dodir
Upravljački protokoliONVIF · Pelco-D · Pelco-P · VISCA · VISCA over IP
SučeljeGPIO · LAN · RS-232 · RS-422 · RS-485 · USB
Upravljački elementi4D joystick · programabilne tipke
Napajanje12 V DC · PoE
