Manfrotto 16mm Male Adapter 5/8" to 3/8"

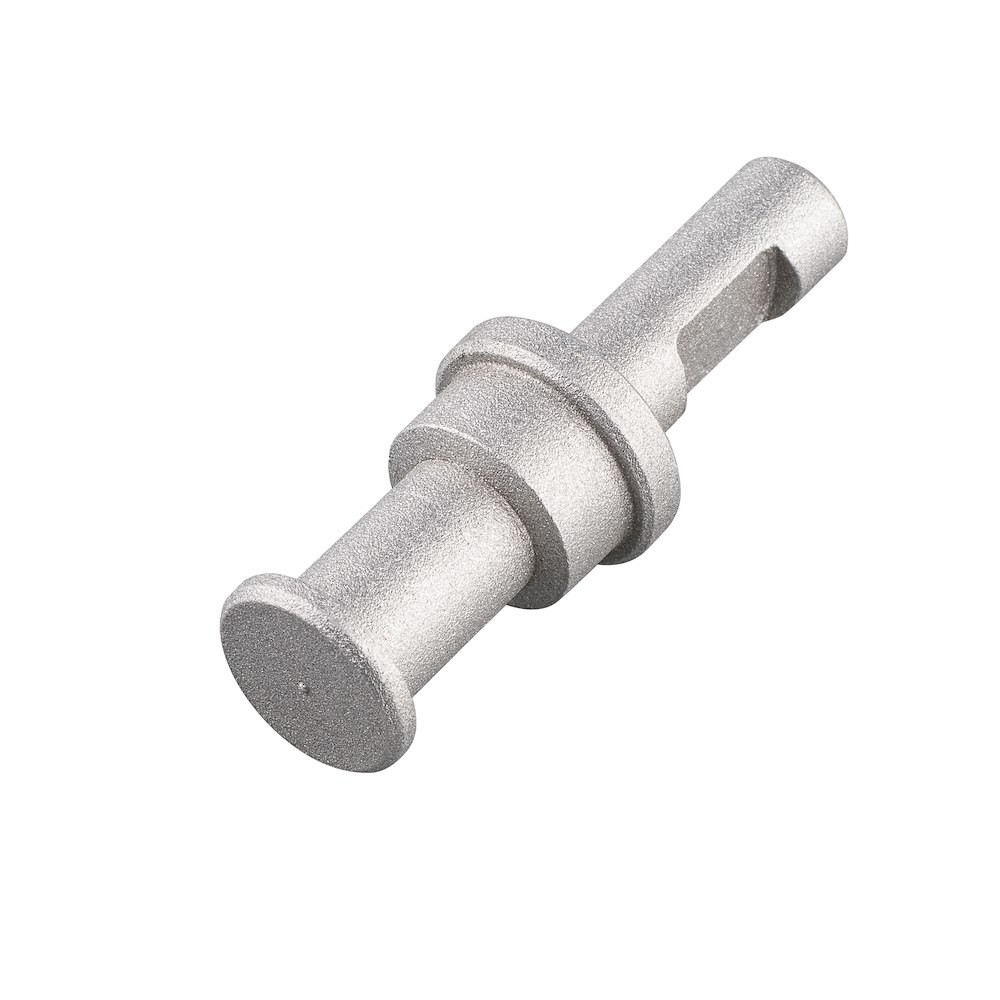

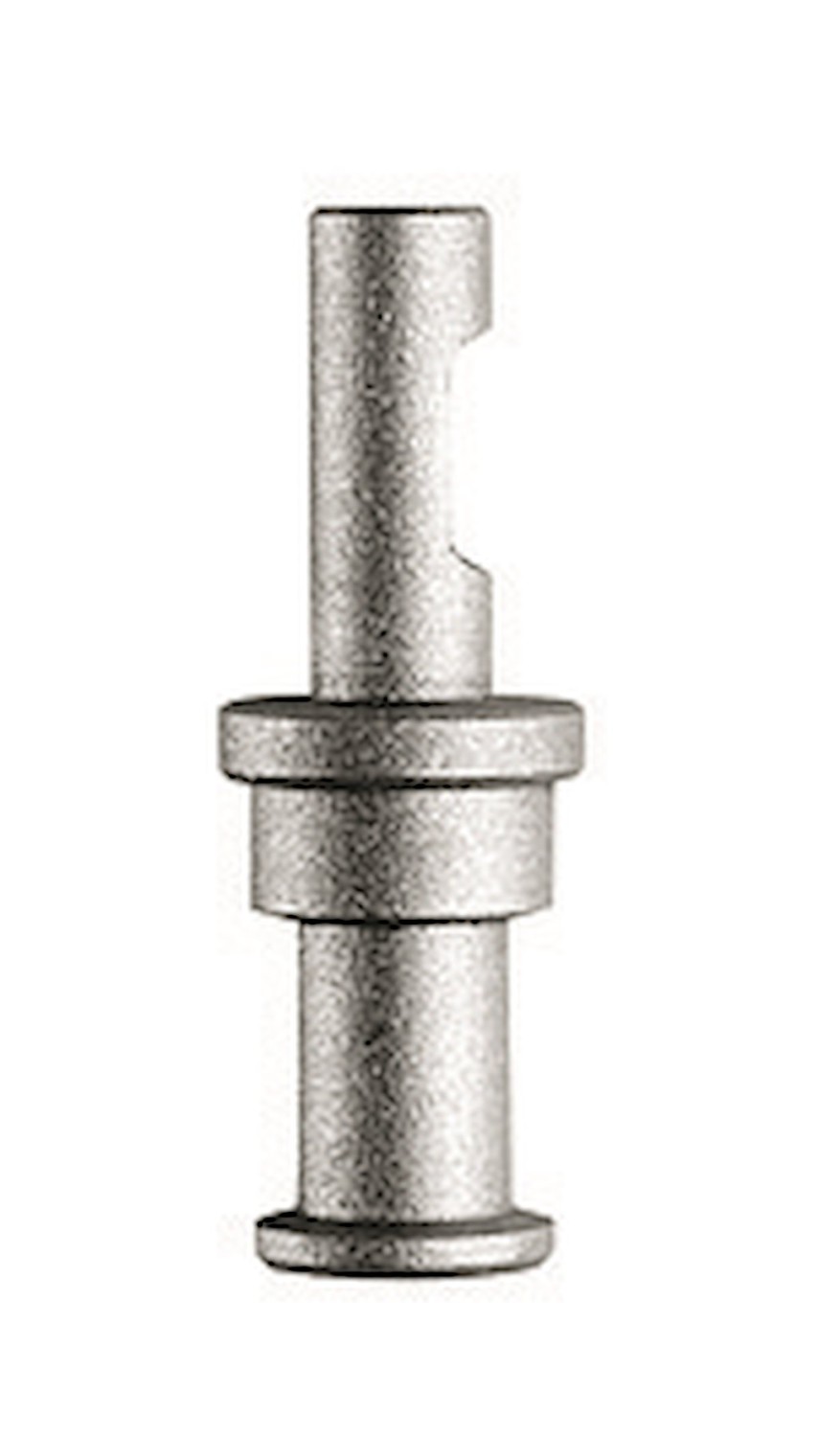

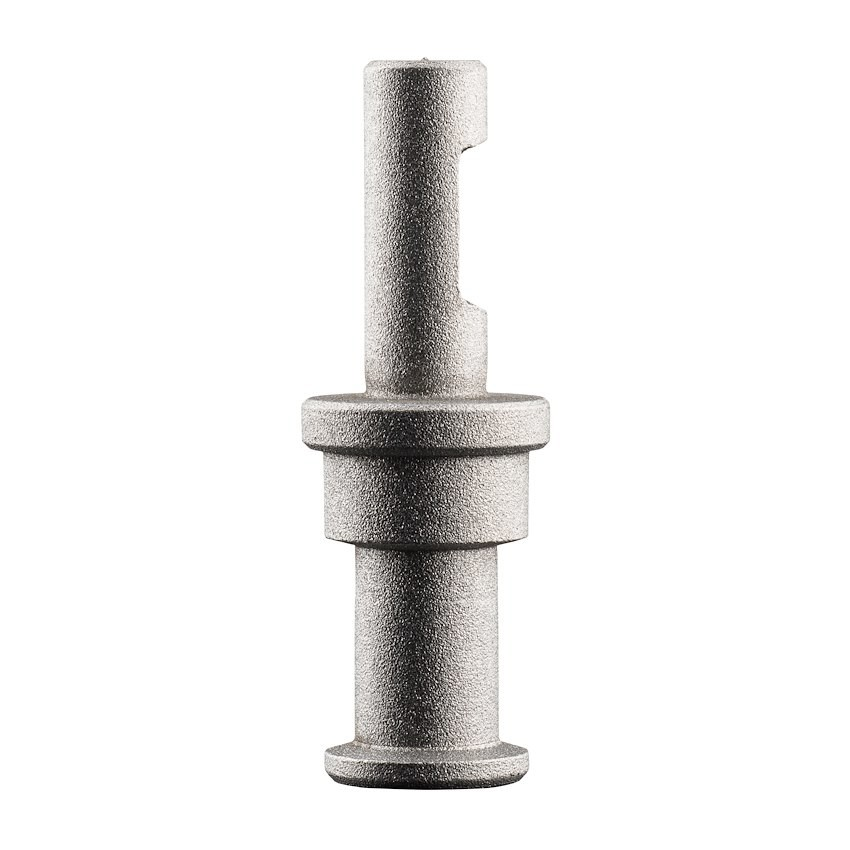

Manfrotto 192 dvostrani je aluminijski adapter za povezivanje standardnog prihvata Baby od 16 mm (5/8″) s opremom koja ima glatki prihvat od 3/8″ (9,5 mm). Oba kraja imaju glatke muške nastavke, a ne navoje. Manji nastavak ima urez koji olakšava učvršćivanje steznim vijkom priključene opreme. S masom od 20 g i nazivnom duljinom od 51 mm kompaktan je spojni dio za odgovarajuću rasvjetnu i grip opremu. Prije montaže provjerite promjer i način učvršćivanja obaju prihvata; adapter se ne uvija u unutarnji navoj 3/8″.

MANFROTTO 192

Dva promjera nastavka

Povežite prihvat Baby od 16 mm s manjim prihvatom od 3/8″. Oba kraja imaju glatke muške nastavke; urez na manjem olakšava uporabu steznog vijka.

Nastavak 16 mmNastavak 9,5 mm

Nastavci, ne navoji

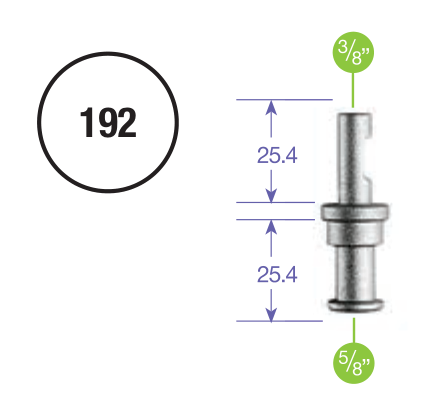

Veći kraj od 5/8″ pristaje u prihvat od 16 mm, a manji nastavak od 3/8″ s urezom u glatki prihvat od 9,5 mm. Crtež prikazuje dva zasebna dijela od 25,4 mm, ne ukupnu duljinu.

Puni zeleni krugovi označavaju promjere muških nastavaka u inčima; ljubičaste mjere izražene su u milimetrima.

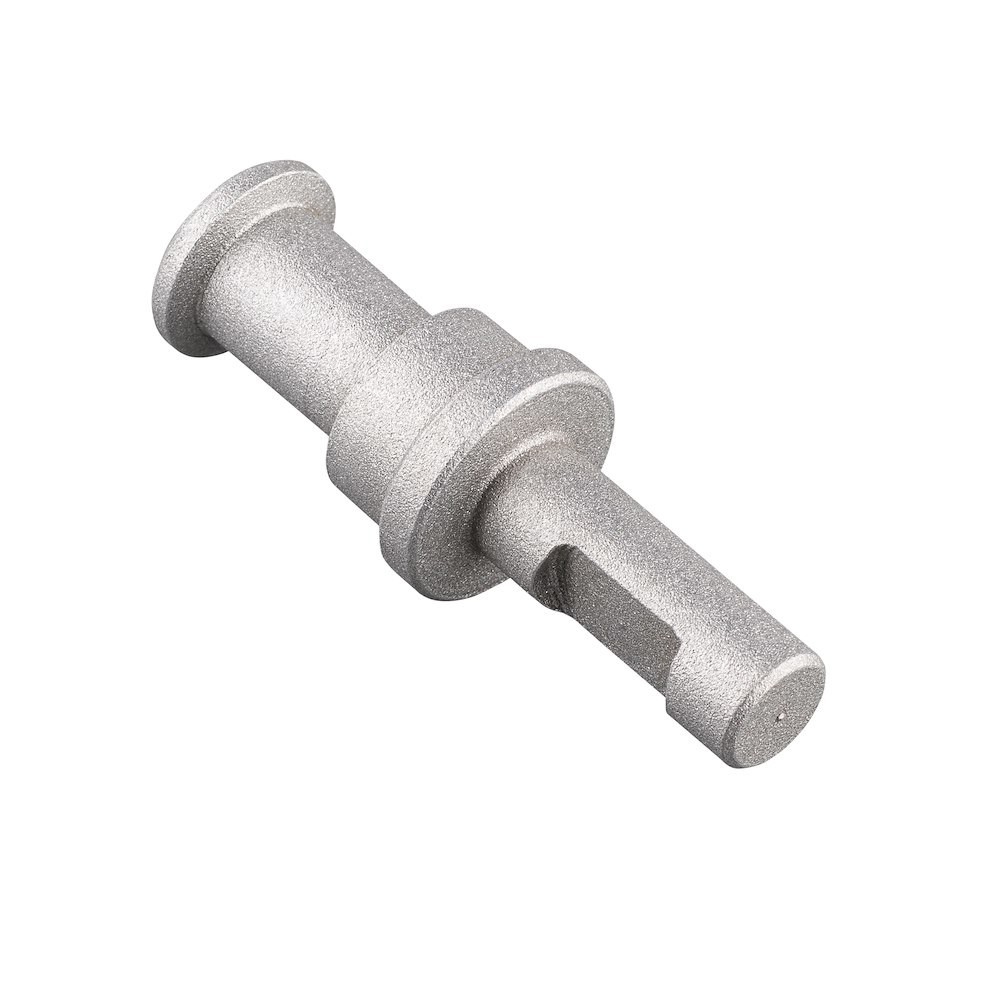

Urez za učvršćivanje

Urez na nastavku od 3/8″ daje određenu kontaktnu površinu steznom vijku prihvata. Upotrijebite odgovarajući mehanizam učvršćivanja priključene opreme.

Lagani aluminijski spoj

Aluminijski adapter teži 20 g te je osmišljen i proizveden u Italiji. Distributer navodi nazivnu duljinu od 51 mm; spoj ostaje kompaktan bez dodavanja navojnog priključka.
