Manfrotto Repro Arm with Double Camera Attachment

Manfrotto 131D kromirana je poprečna ruka duljine 60 cm za postavljanje dviju stativskih glava na krajevima zajedničkog nosača. Korisna je za reprodukcijsku fotografiju, makro i opremu za snimanje iz više kutova. Središnji nosač ima unutarnji navoj 3/8″ za kompatibilni stativski stup s pločom promjera 60 mm. Šipka se može vodoravno pomicati i okretati oko svoje osi, a zatim učvrstiti središnjom ručicom. Ruka teži 1,2 kg; glave, fotoaparati i nosivi stativ odabiru se zasebno.

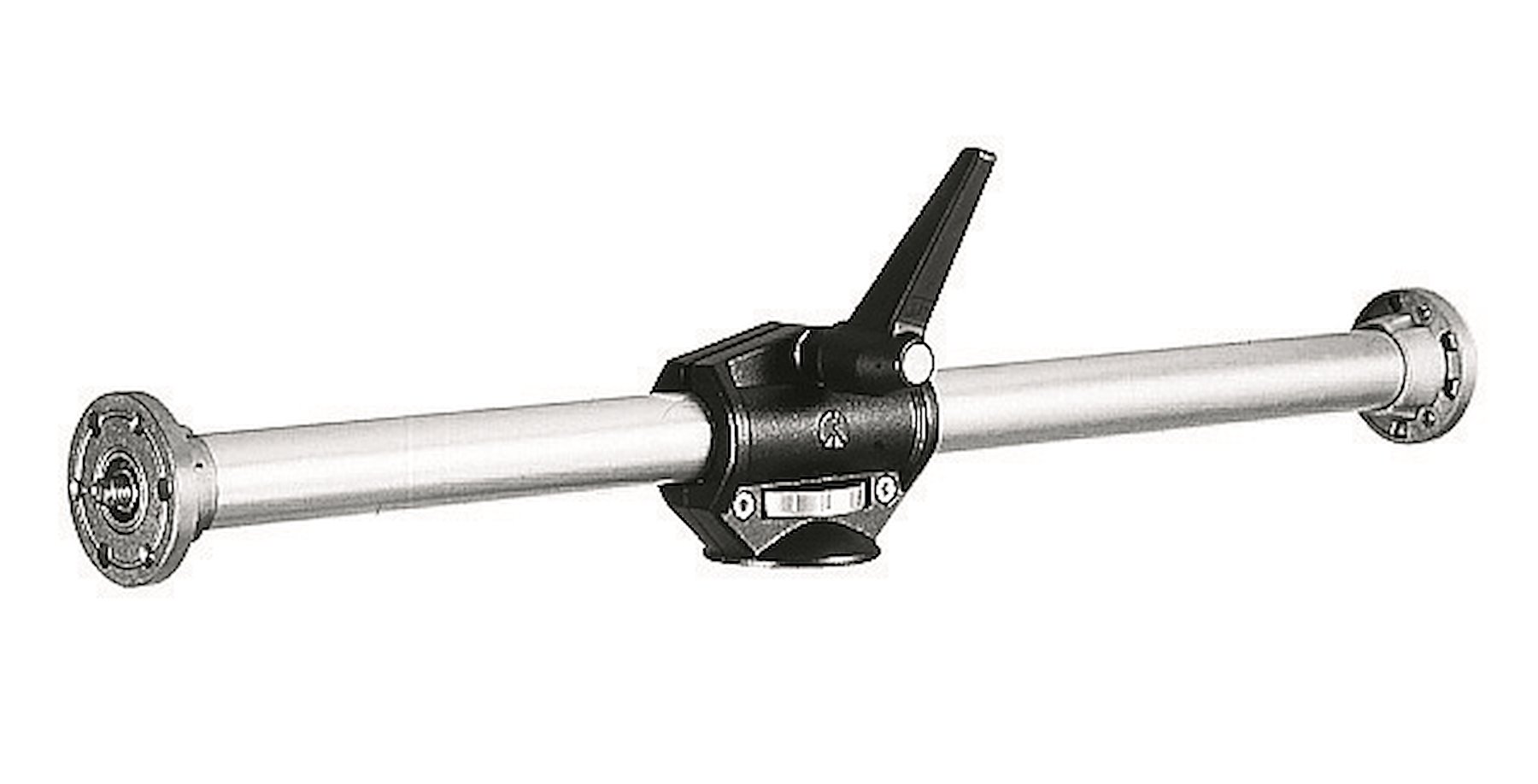

MANFROTTO 131D

Dvije glave na jednoj ruci

Postavite dvije stativske glave na krajeve poprečne ruke duljine 60 cm. Pomicanjem i okretanjem šipke podesite reprodukcijsku ili makro opremu.

60 cm1,2 kg3/8″

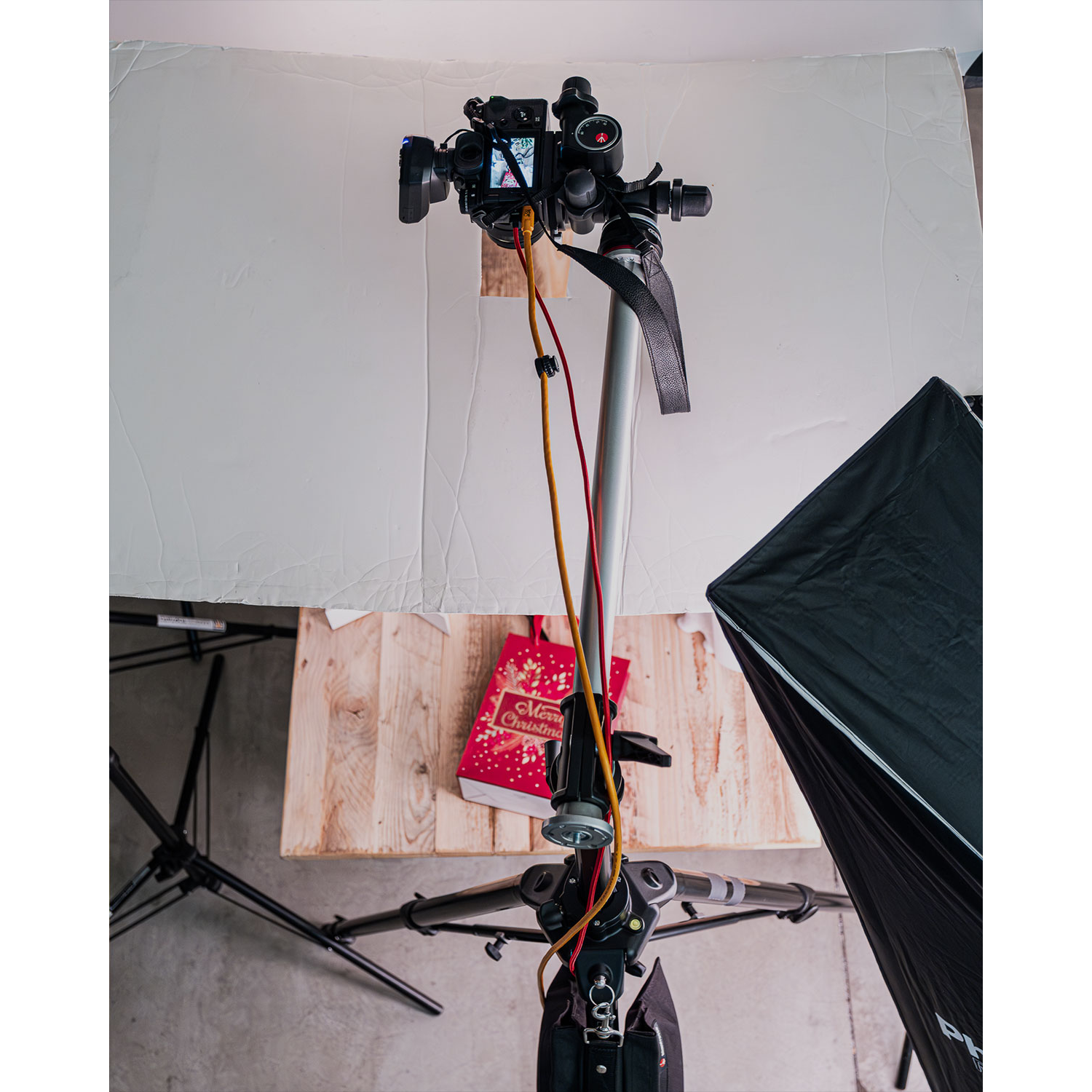

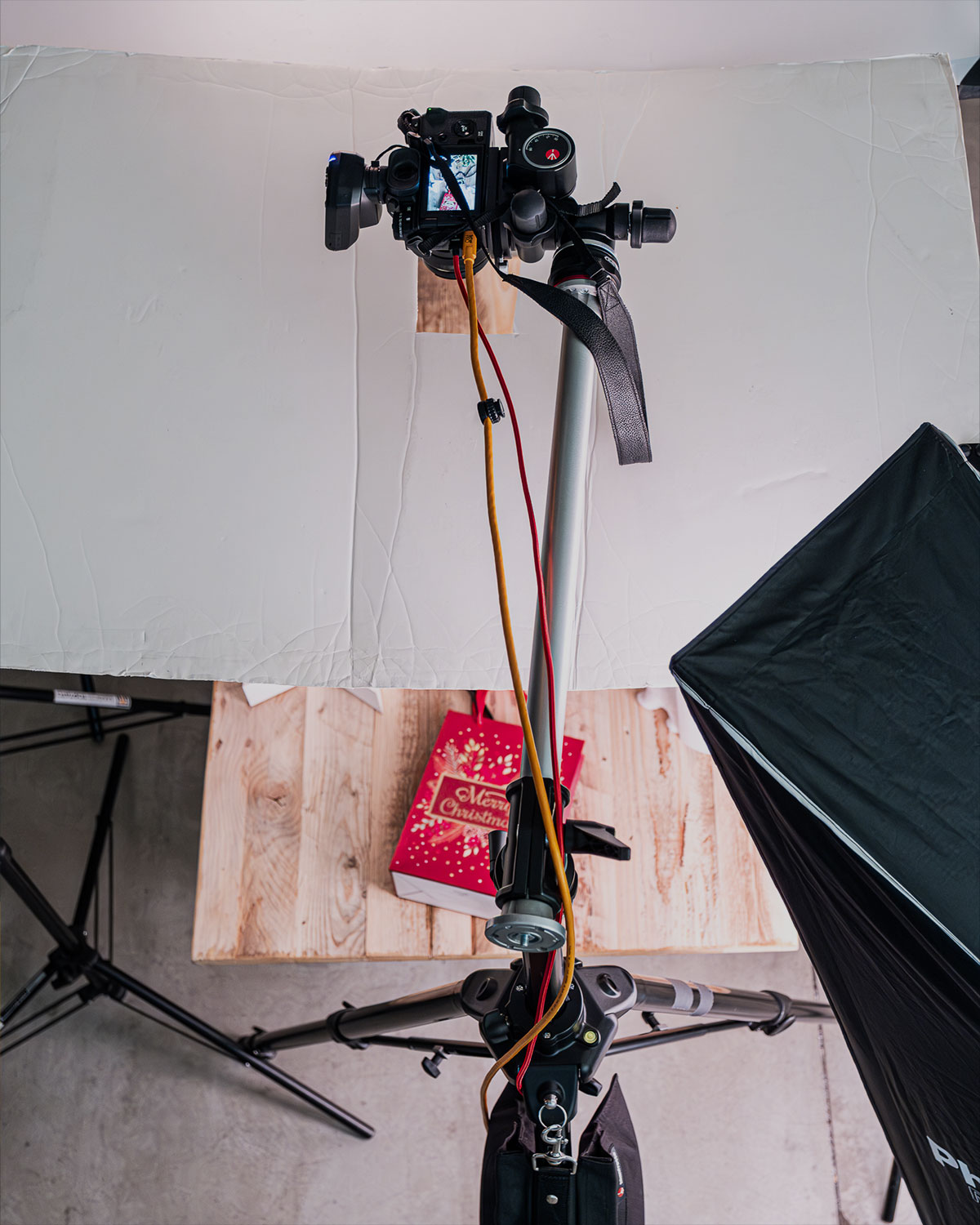

Rad iznad motiva

Proizvođač prikazuje kromiranu ruku 131D s fotoaparatom iznad scene pri snimanju odozgo. Ruka tako omogućuje postavljanje fotoaparata izvan osi stativskog stupa. Prikazani fotoaparat, glava, sustav MOVE, rasvjeta i stativ nisu uključeni.

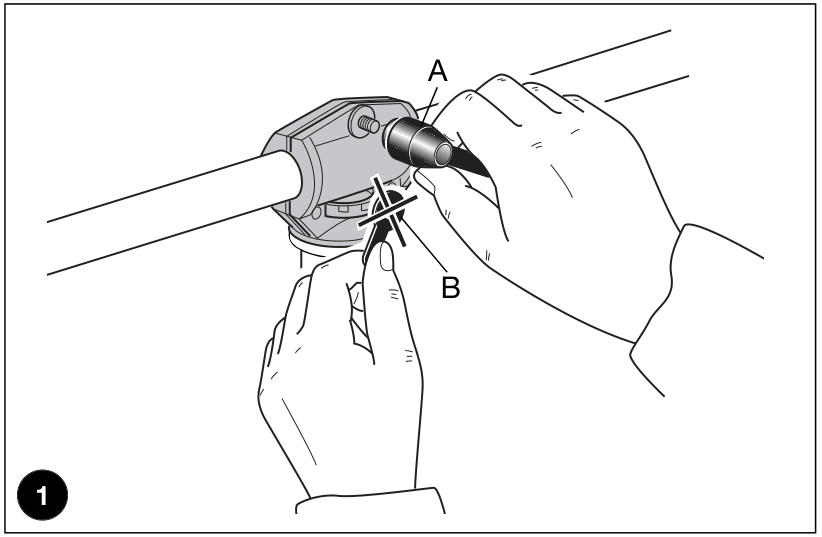

Postavite ručicu za blokadu

Ruka se isporučuje s odvojenom ručicom A. Izvadite transportni jezičak B i postavite ručicu prema slici 1. Ručica sa zapornim mehanizmom poslije se može izvući i premjestiti bez otpuštanja blokade.

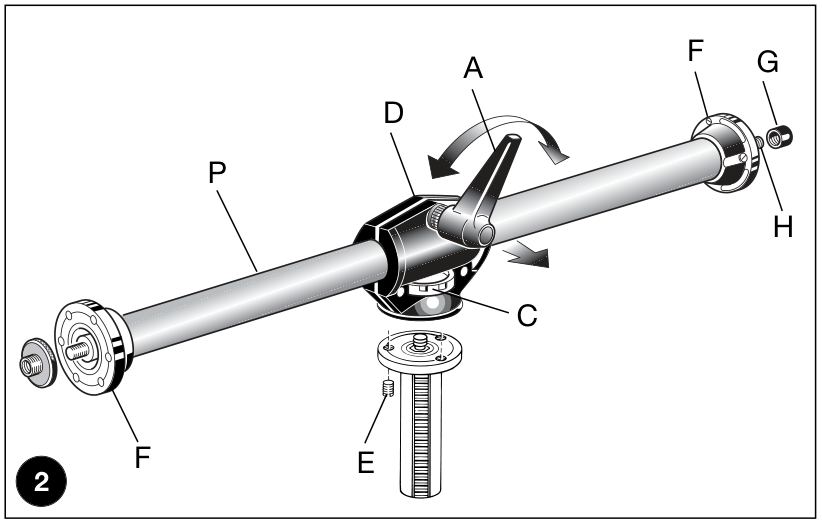

Pomičite i okrećite šipku

Postavite središnji nosač D na pričvrsni vijak kompatibilnog stativa i zategnite kotačić C. Otpustite ručicu A za vodoravno pomicanje šipke P ili okretanje oko njezine osi; nakon podešavanja ponovno zategnite A.

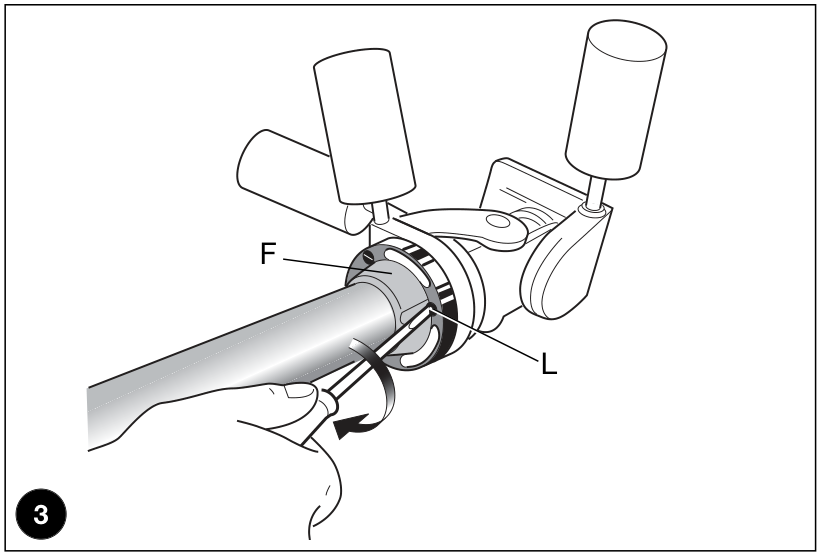

Osigurajte svaku glavu

Skinite kapicu G sa svake krajnje ploče F i zavrnite kompatibilnu glavu na vanjski vijak 3/8″ označen H. Malim odvijačem zategnite tri sigurnosna vijka L za učvršćivanje glave; nemojte ih previše zatezati.

Prilagodite priključak

Na jednoj krajnjoj ploči nalazi se odvojivi adapter Manfrotto 088LBP. Njegovim odvrtanjem dobiva se vanjski navoj 1/4″ za uređaje s odgovarajućim unutarnjim navojem. Prije uklanjanja postavljene glave najprije otpustite sva tri sigurnosna vijka, a zatim odvrnite glavu.

Odaberite odgovarajući stativ

Koristite kompatibilni stativ maksimalne nosivosti veće od 6 kg s pločom promjera 60 mm. Taj zahtjev odnosi se na nosivi stativ, a ne na nazivnu nosivost ruke. Provjerite masu, ravnotežu i granice svih dijelova cijele opreme. Glave, fotoaparati i stativ nisu uključeni.
