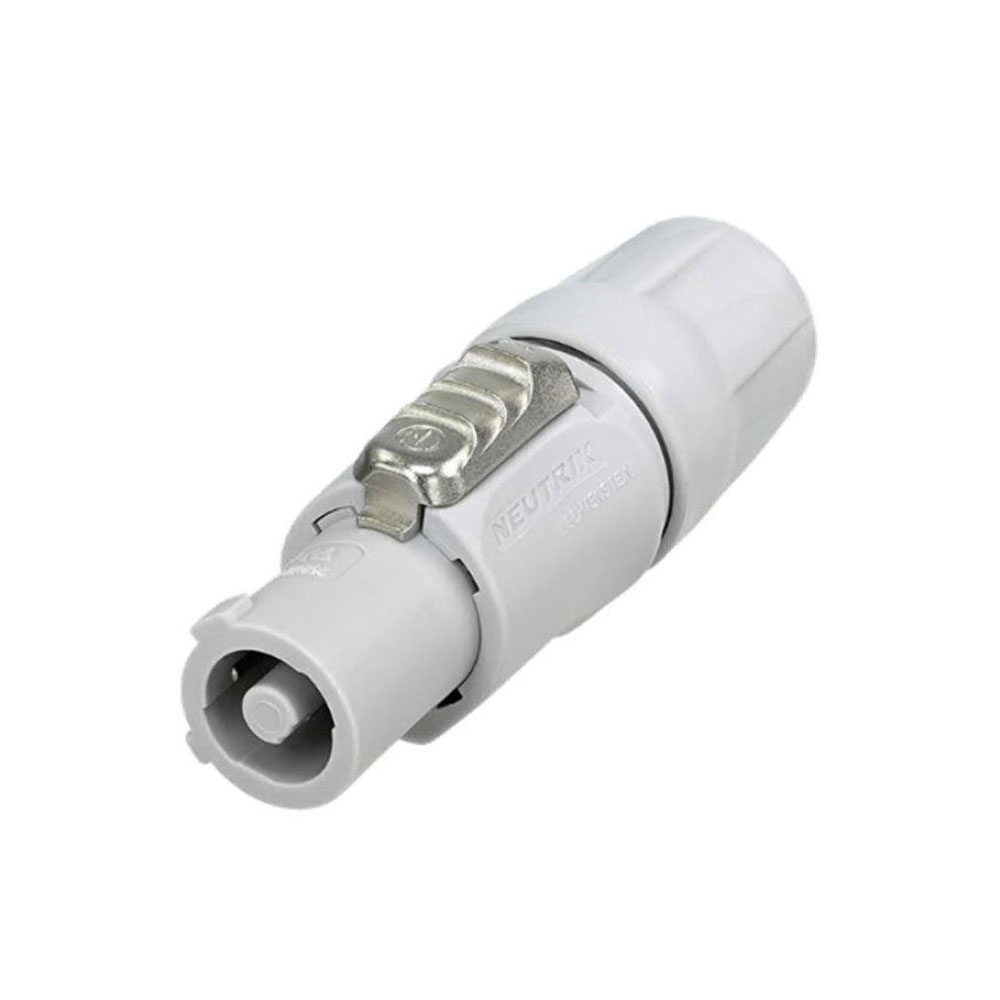

Neutrik NAC3FCB

Kabel AC konektor, zasun za zaključavanje, strujni izlaz, vijčane stezaljke, siva boja

Powercon konektor je dizajniran za struju do 20A, nudi sigurno zaključavanje priključka, kompaktan dizajn i zadovoljava sve trenutne sigurnosne standarde. Ova serija nudi 3-pinske priključke uključujući nulu i uzemljenje i kompaktan dizajn (dijeli mnoge komponente serije "Speakon" Twist-lock konektora zvučnika, iako su, naravno, potpuno nekompatibilni!). Sigurna izvedba izlaza s kabelskim rasterećenjem je dizajnirana za kabele promjera 5-15 mm, a blokada se temelji na twist-lock principu (metalni zasun poput uobičajenih "Speakon" konektora).

Kabelski konektori imaju vijčane stezaljke (maks. promjer žice 4 mm), panel konektori imaju "Faston" ravne stezaljke 4,8 × 0,5 mm. Konektori NAC3MP ploče imaju konvencionalne ravne rupe za montažu i hermetički su zatvoreni. -WOT varijante su dizajnirane bez izolacije terminala za korištenje s većim izoliranim terminalima konektora.

Serija ima dvije varijante: tip A (in - input) i B (out - output). Oba su slična, ali imaju različite oznake boja kako bi se izbjegla zabuna. To znači da je nemoguće stvoriti kratki spoj s ispravnim kabelskim konektorima.

Tip A je dizajniran za napajanje, a njegova boja je plava. Tip B je dizajniran za utičnice i njegovo kodiranje u boji je sivo.

Svojstva

• Kabel AC konektor sa zasunom za zaključavanje 20 A / 250 V
• 3 kontakta, uključujući neutralni i uzemljeni kontakt
• Power-in (plavo) i power-out (sivo), verzije s različitim kodiranjem kako bi se spriječila zabuna
• Brz i jednostavan sustav zaključavanja Twist lock
• Izuzetno robustan i pouzdan
• Ergonomski dizajn
• Jednostavan zasun za jednostavno rukovanje
• Jedinstveno rasterećenje kabela Neutrik
• UL, cUL priznate komponente
• VDE certificiran
• SEV odobren
• Označavanje jedinstvenim hologramom - jamči pravi i autentični Neutrik proizvod

Tehničke specifikacije

Naslov: NAC3FCB
Spol: ženski

Električni
Otpor kontakta: ≤ 3 mΩ
Dielektrična čvrstoća: 4 kVdc / 2,8 kVac
Otpor izolacije: > 0,1 GΩ (nakon testa vlažne topline IEC 68-2-30)
Broj elektroničkih kontakata: 2 + PE
Nazivna struja po kontaktu: 20 A rms
Nazivni napon: 250 V AC

Mehanički
OD kabela: 6 - 15 mm (1)
Životni vijek: > 1000 ciklusa parenja
Promjer žice: 2,5 mm²
Veličina žice: 12 AWG
Uređaj za zaključavanje: Quick Lock
(1): Raspon vanjskih promjera kabela ograničen je na 6 mm - 14 mm acc. VDE

Materijal
Kontaktna oplata: 4 µm Ag
Kontakti: bronca (CuSn6)
Umetak: poliamid (PA 6 30% GR)
Element za zaključavanje: lijevani cink (ZnAl4Cu1)
Školjka: poliamid (PA 6 30% GR)
Rasterećenje naprezanja: poliacetal (POM)

Ekološki
Raspon temperature: -30 °C do +80 °C
