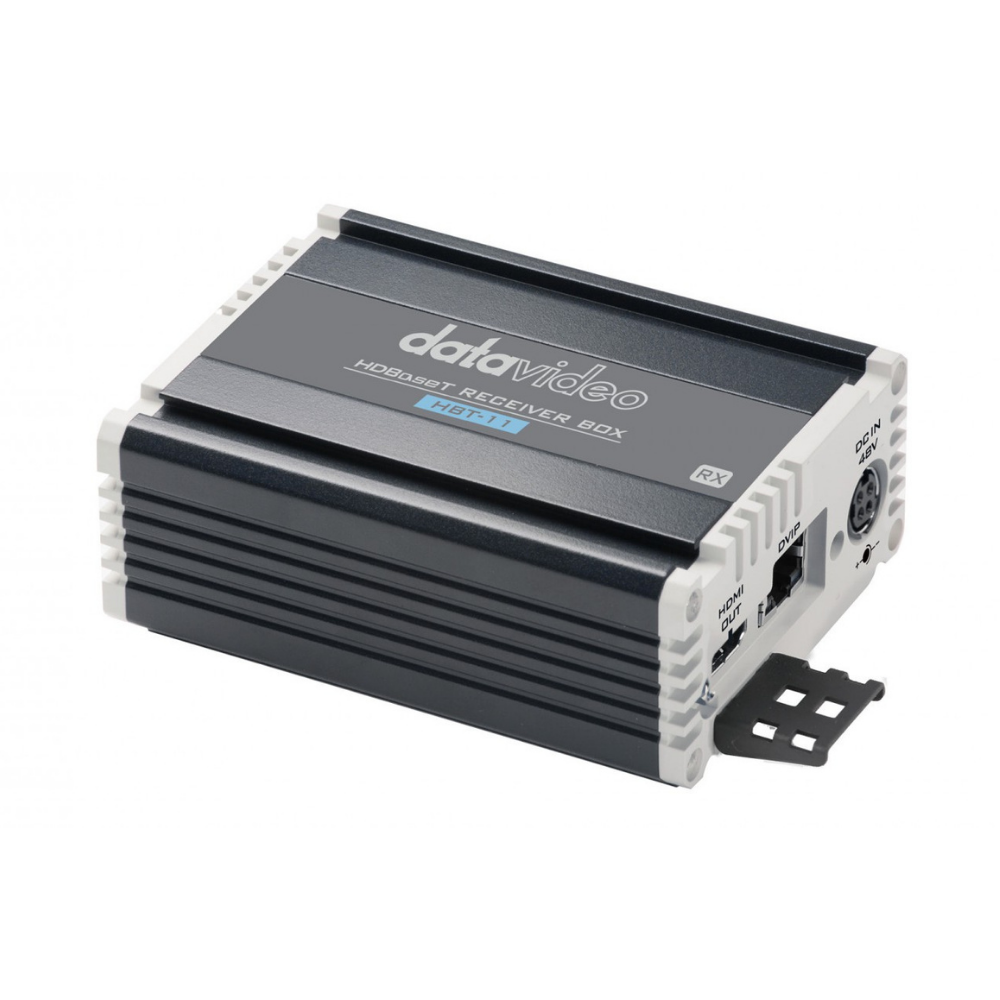

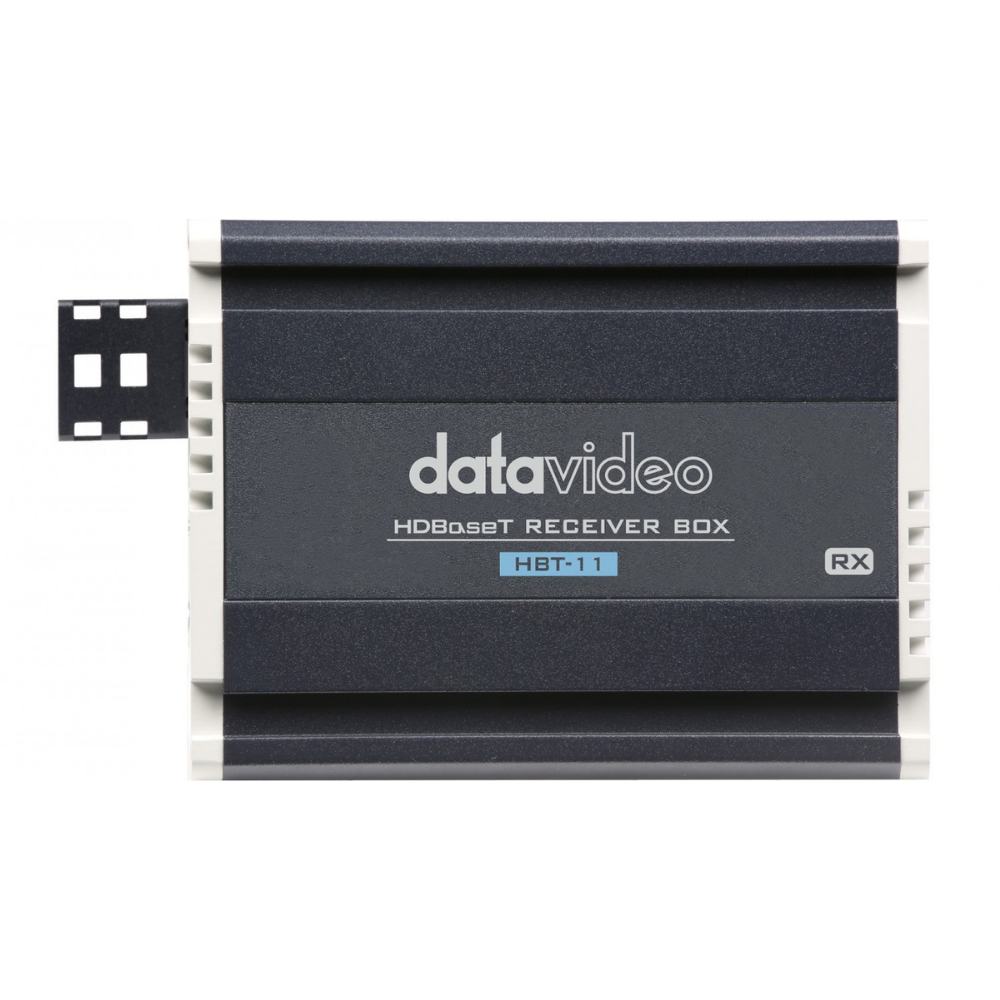

Prijemnik HBT-11 proširuje HDBaseT vezu između kompatibilnog odašiljača i prikaznog ili upravljačkog mjesta. Jedan kabel Cat 5e/6/6a/7 prenosi video, zvuk, DVIP naredbe, serijsko upravljanje RS-422/232 i PoE napajanje; u načinu Full HD veza može biti duga do 100 m. HDMI izlaz podržava videoformate do 4Kp30.
Prijemnik HBT-11 proširuje HDBaseT vezu između kompatibilnog odašiljača i prikaznog ili upravljačkog mjesta. Jedan kabel Cat 5e/6/6a/7 prenosi video, zvuk, DVIP naredbe, serijsko upravljanje RS-422/232 i PoE napajanje; u načinu Full HD veza može biti duga do 100 m. HDMI izlaz podržava videoformate do 4Kp30.
Podržani HDMI formati: 3840 × 2160p pri 30/29,97/25/24/23,98 Hz; 1080p pri 60/59,94/50/30/29,97/25/24/23,98 Hz; 1080i pri 60/59,94/50 Hz; 720p pri 60/59,94/50 Hz.
PRIJENOS PUTEM JEDNOG KABELA
Prijemnik HBT-11 proširuje HDBaseT vezu između kompatibilnog odašiljača i prikaznog ili upravljačkog mjesta. Jedan kabel Cat 5e/6/6a/7 prenosi video, zvuk, DVIP naredbe, serijsko upravljanje RS-422/232 i PoE napajanje; u načinu Full HD veza može biti duga do 100 m. HDMI izlaz podržava videoformate do 4Kp30.
VIDEO, UPRAVLJANJE I NAPAJANJE
Na stražnjoj ploči nalaze se HDBaseT ulaz, HDMI izlaz, DVIP mrežni priključak i 48 V ulaz napajanja. U odgovarajućem sustavu zato nisu potrebni zasebni kabeli za sliku i upravljanje. HBT-11 radi u sustavu s odašiljačem Datavideo HBT-10; prijenos 4Kp30 dostupan je uz kompatibilan odašiljač.
SERIJSKO UPRAVLJANJE RS-422 / RS-232

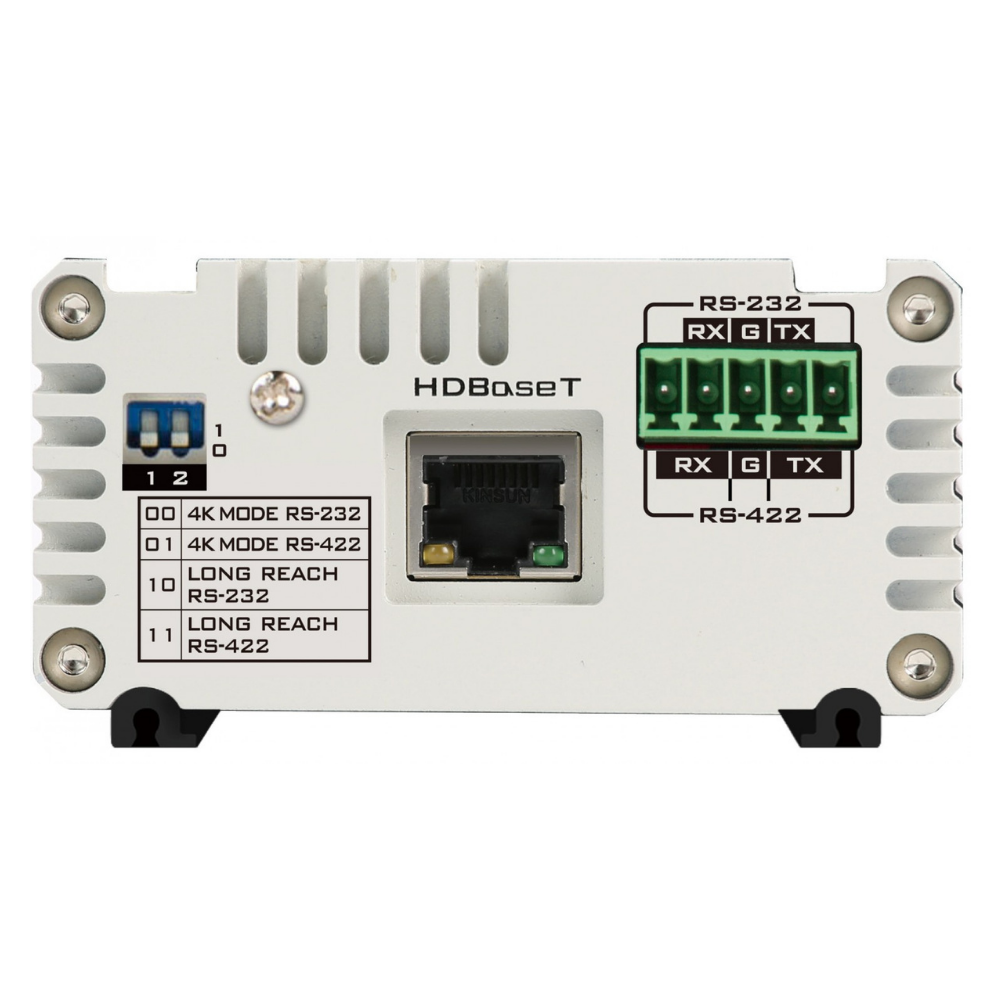

Phoenix priključak omogućuje serijsko upravljanje kamerom. Prekidači na uređaju odabiru RS-232 ili RS-422, uključujući načine Long Reach; postavka mora odgovarati protokolu i ožičenju priključene opreme.

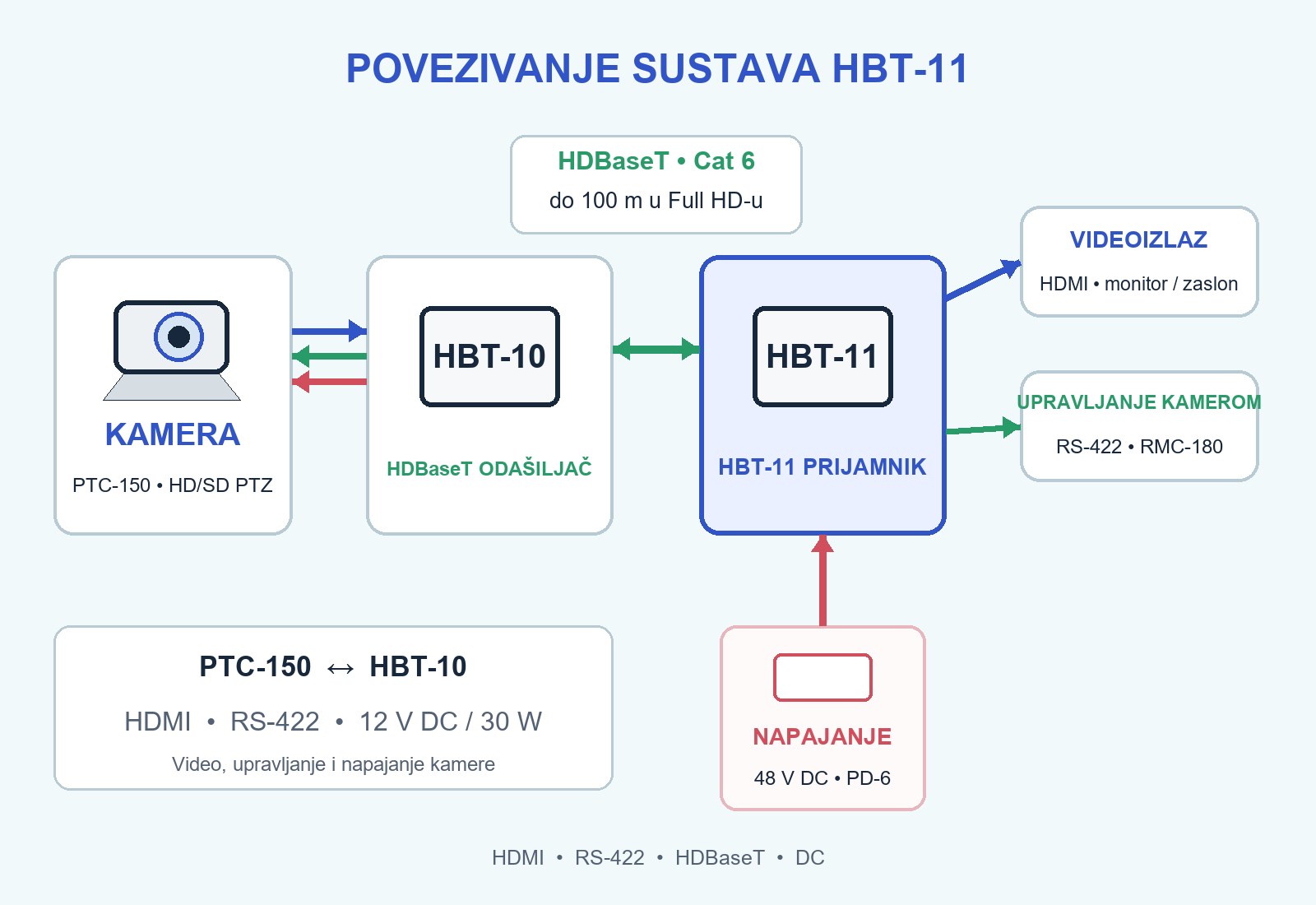

POVEZIVANJE U SUSTAVU HDBaseT

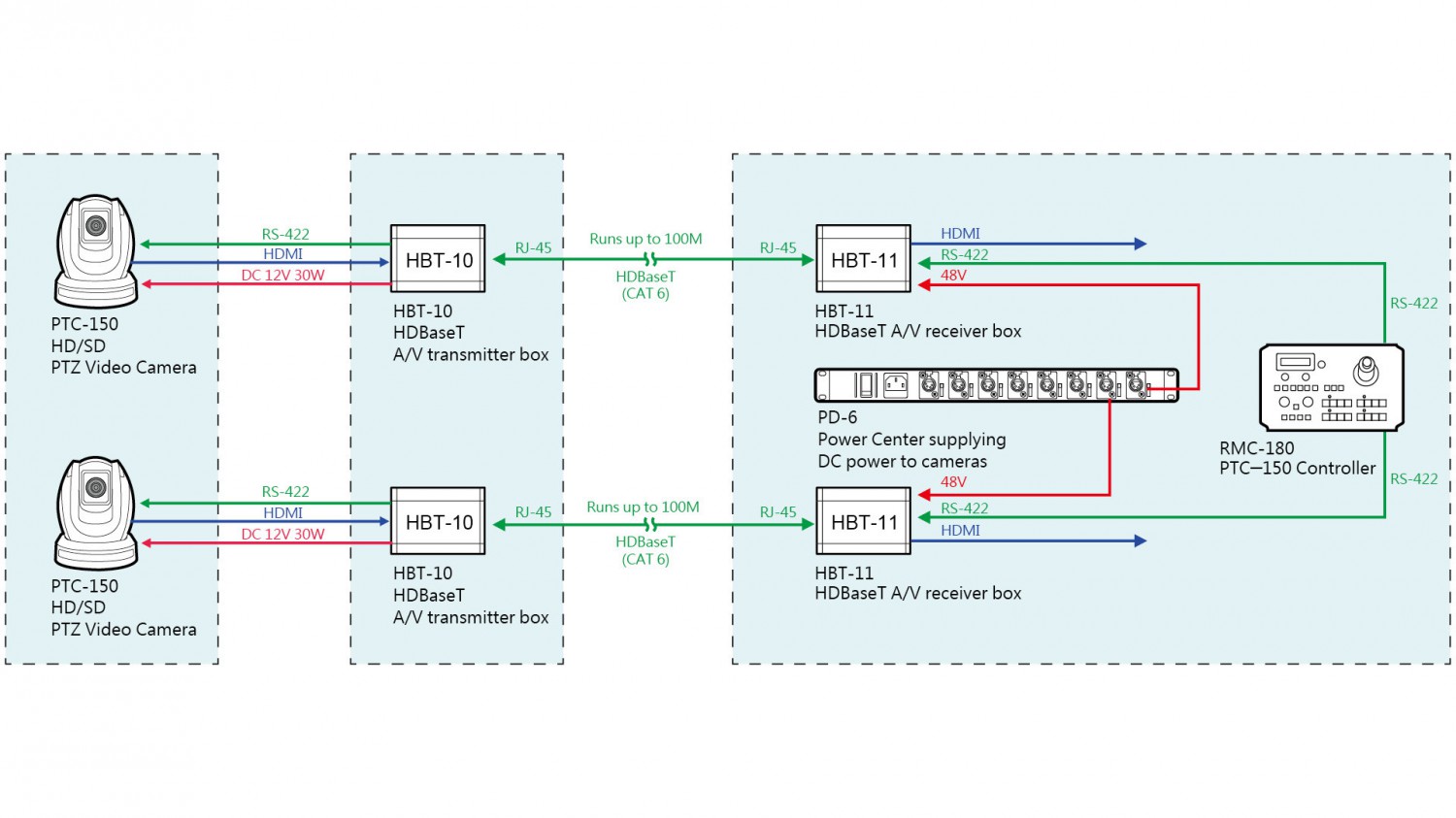

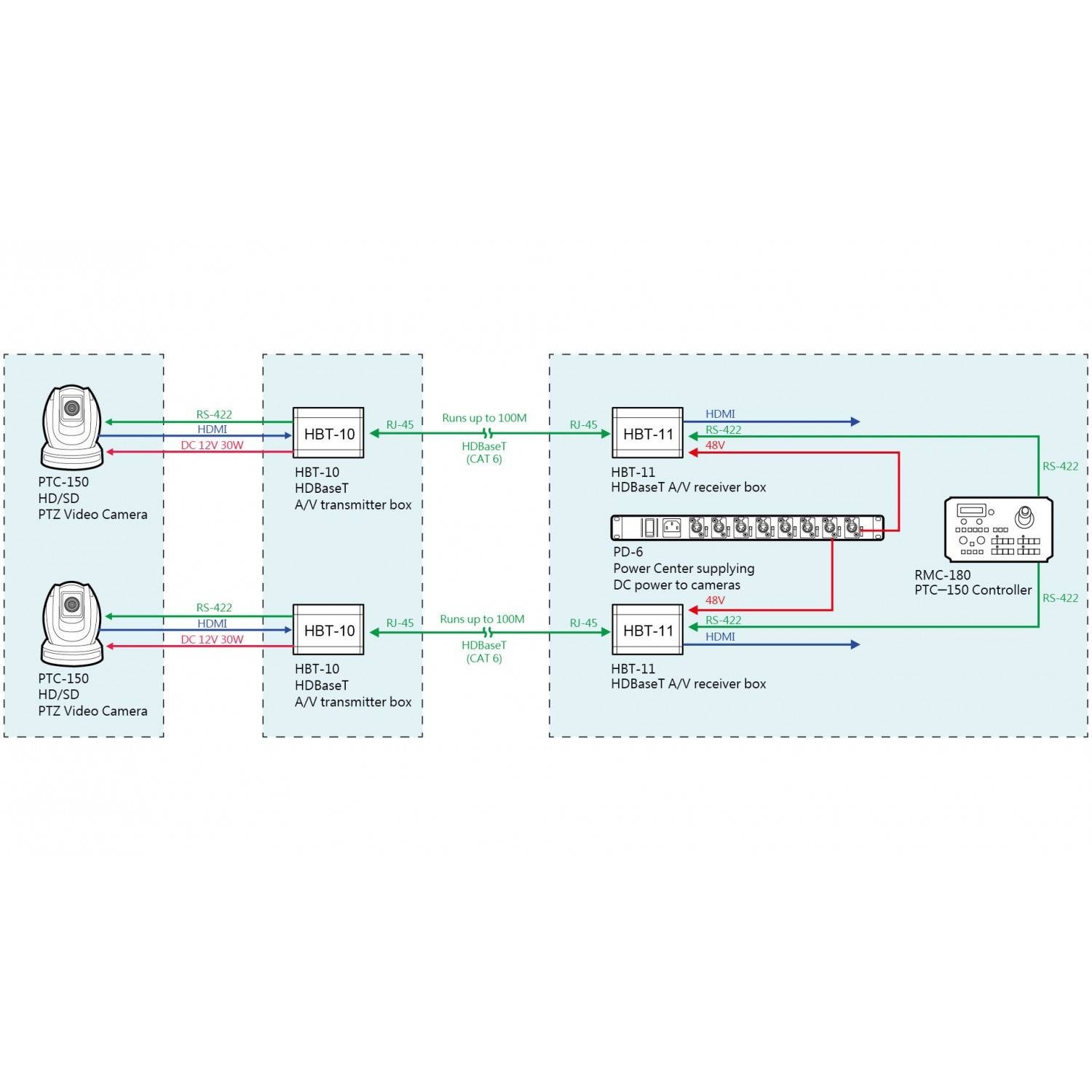

Shema prikazuje jednu moguću konfiguraciju: kamera PTC-150 povezuje se s odašiljačem HBT-10 i prijemnikom HBT-11. HDBaseT prenosi sliku i upravljanje; HDMI izlaz može se povezati s monitorom, a RS-422 s upravljačkom jedinicom RMC-180. Prijemnik napaja jedinica PD-6.
SADRŽAJ PAKETA
1× prijemnik Datavideo HBT-11
1× adapter napajanja 48 V
1× mrežni kabel za napajanje
1× adapter Phoenix–RJ-45
TEHNIČKI PODACI
Vrsta: HDBaseT prijemnik
Ulaz: HDBaseT putem RJ-45
Video izlaz: HDMI, do 3840 × 2160p30
Upravljanje: DVIP putem RJ-45; RS-422/RS-232 preko Phoenix priključka
Prijenos: video, zvuk, upravljački podaci i PoE putem jednog kabela Cat 5e/6/6a/7
Doseg: do 100 m za Full HD; stvarni doseg ovisi o rezoluciji i kabelu
Napajanje: ulaz 48 V DC; PoE izlaz do 35 W
Dimenzije: 132 × 85 × 45 mm
Masa: približno 400 g
Radna temperatura: 0–40 °C
PREPORUČUJEMO
Datavideo HBT-11 je prijemnik u HDBaseT vezi. Za prijenos videa i kontrolnih signala putem HDBaseT-a koristite ga s kompatibilnim odašiljačem Datavideo HBT-10. Za ugradnju u rack kompatibilan je montažni komplet Datavideo RMK-2.
