Tilta Power Supply Module for DJI Video Transmitter - Gold Mount

Modul za napajanje Tilta drži DJI Transmission video odašiljač ili prijamnik izravno na kameri i istodobno ga napaja. Prednja ploča nasadi se na baterijsku ploču kamere, na stražnju se uklopi baterija Gold Mount ili V-Mount — a ona zatim napaja odašiljač te tijelo kamere ili monitor. Time otpadaju naponski kabeli između dijelova sklopa. Izrađen je od aluminija i nehrđajućeg čelika. Ovo je izvedba Gold Mount s pretvornikom za baterije Gold Mount.

Ovo je izvedba Gold Mount koju proizvođač vodi kao „Gold Mount to V-Mount“: uključuje pretvornik s V-Mount na Gold Mount, pa se na baterijsku ploču V-Mount može postaviti baterija Gold Mount.

Odašiljač i baterija na jednoj ploči

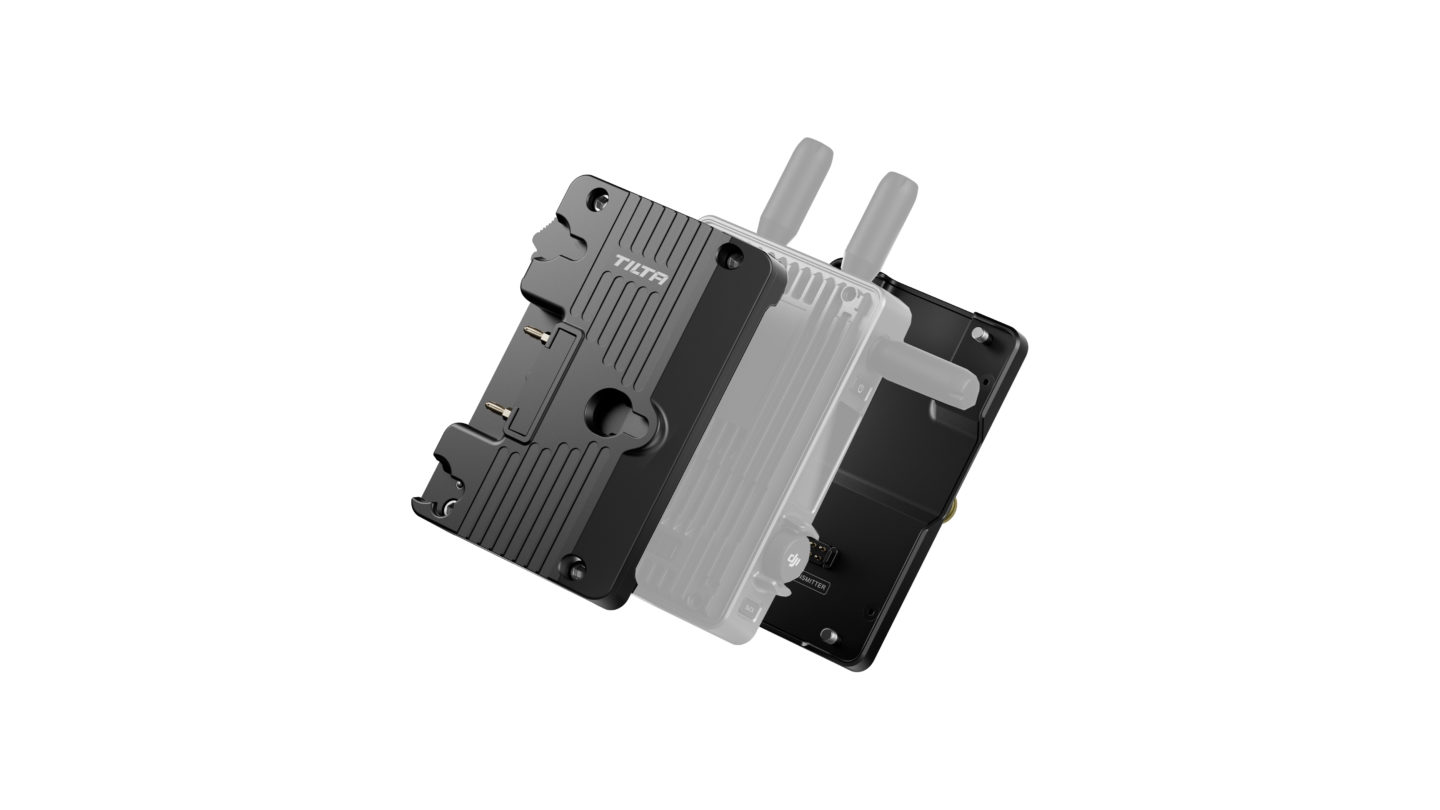

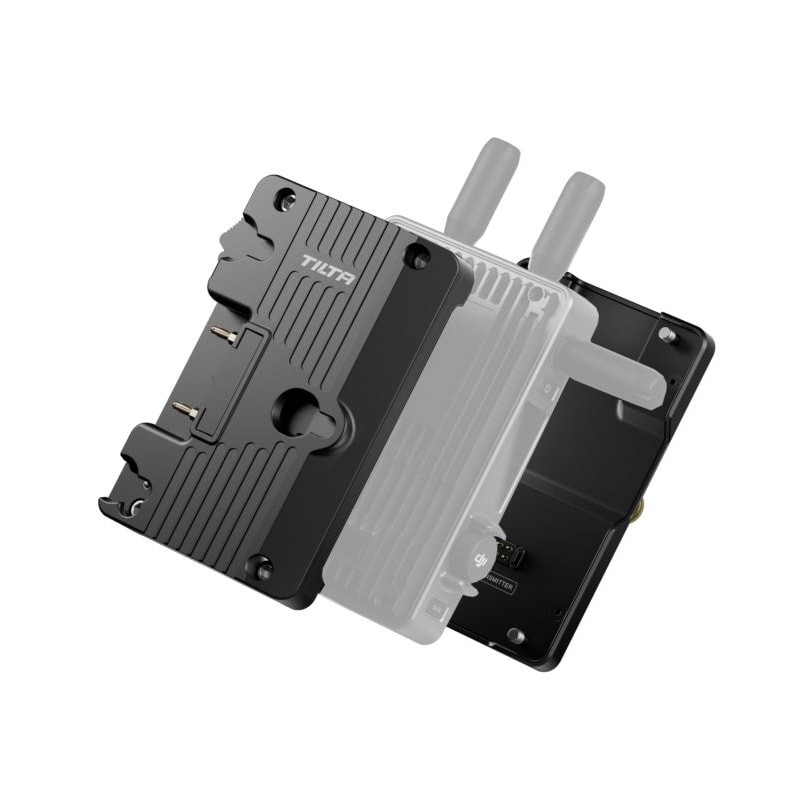

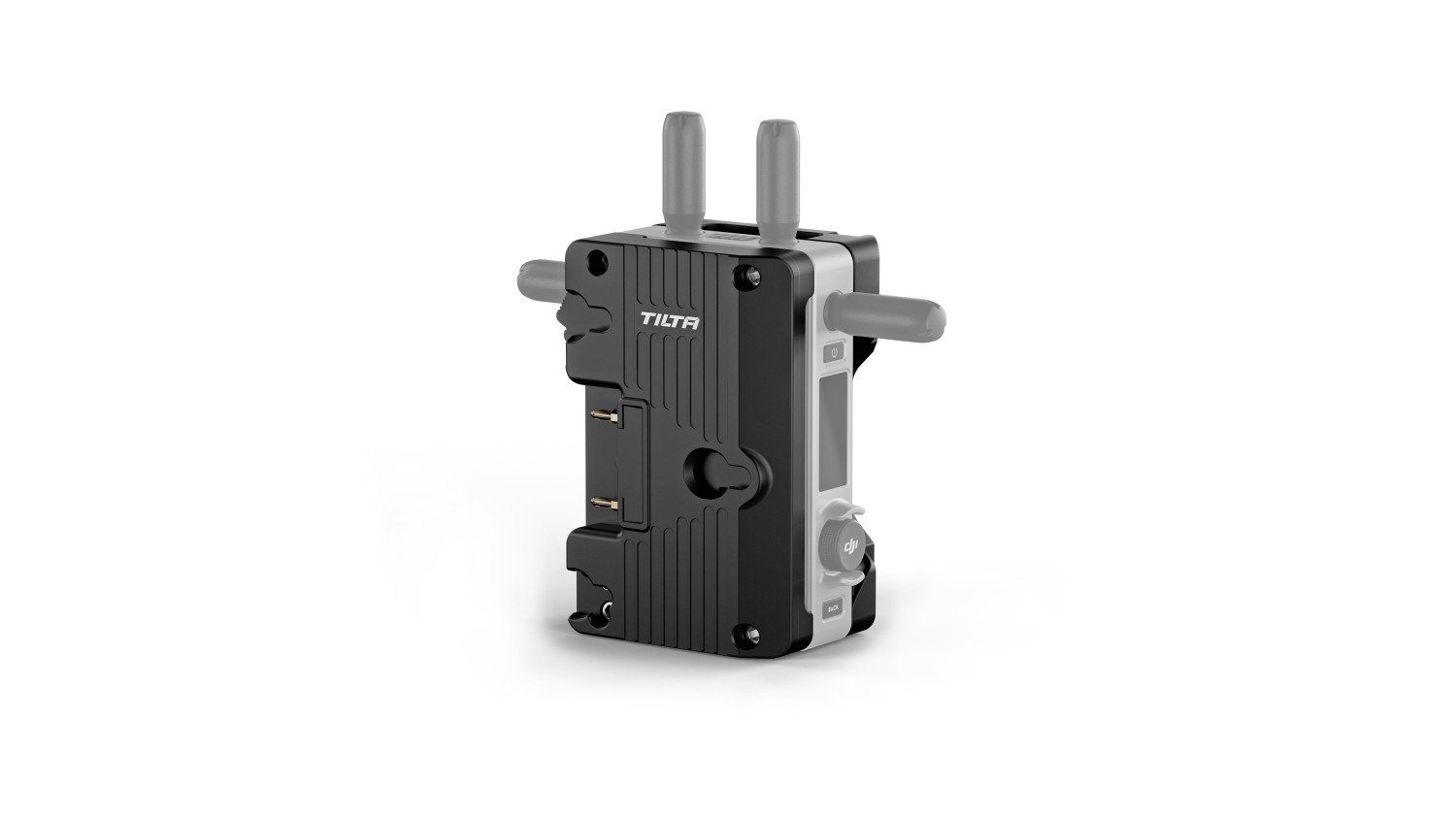

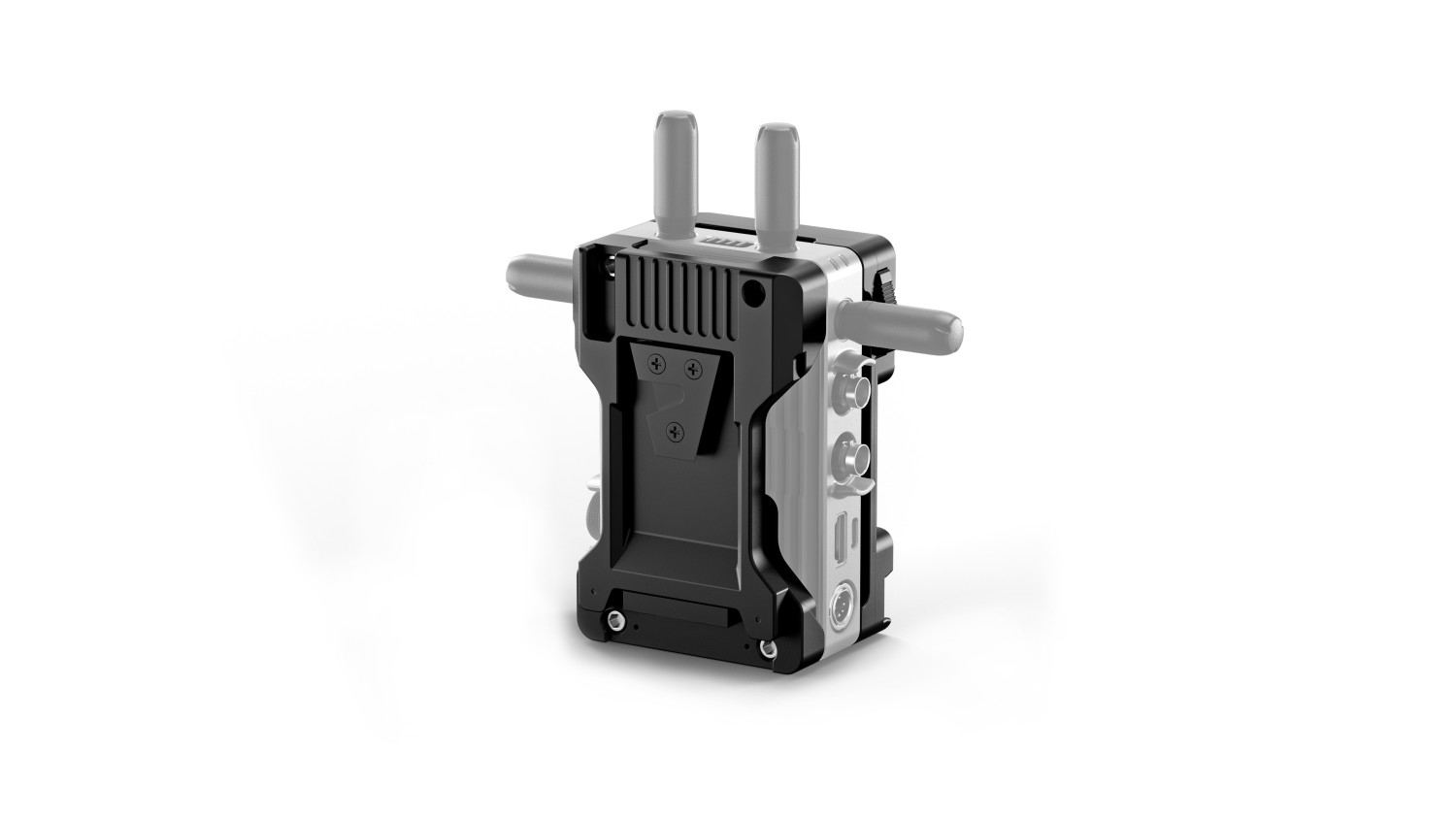

Modul se sastoji od prednje i stražnje ploče koje se pričvrste vijcima na bokove DJI video odašiljača. Prednja se strana zatim nasadi na baterijsku ploču na kameri, a stražnja prihvaća bateriju. Odašiljač tako ne visi na zglobnoj ruci ni o kabelu — sjedi ondje gdje inače stoji baterija.

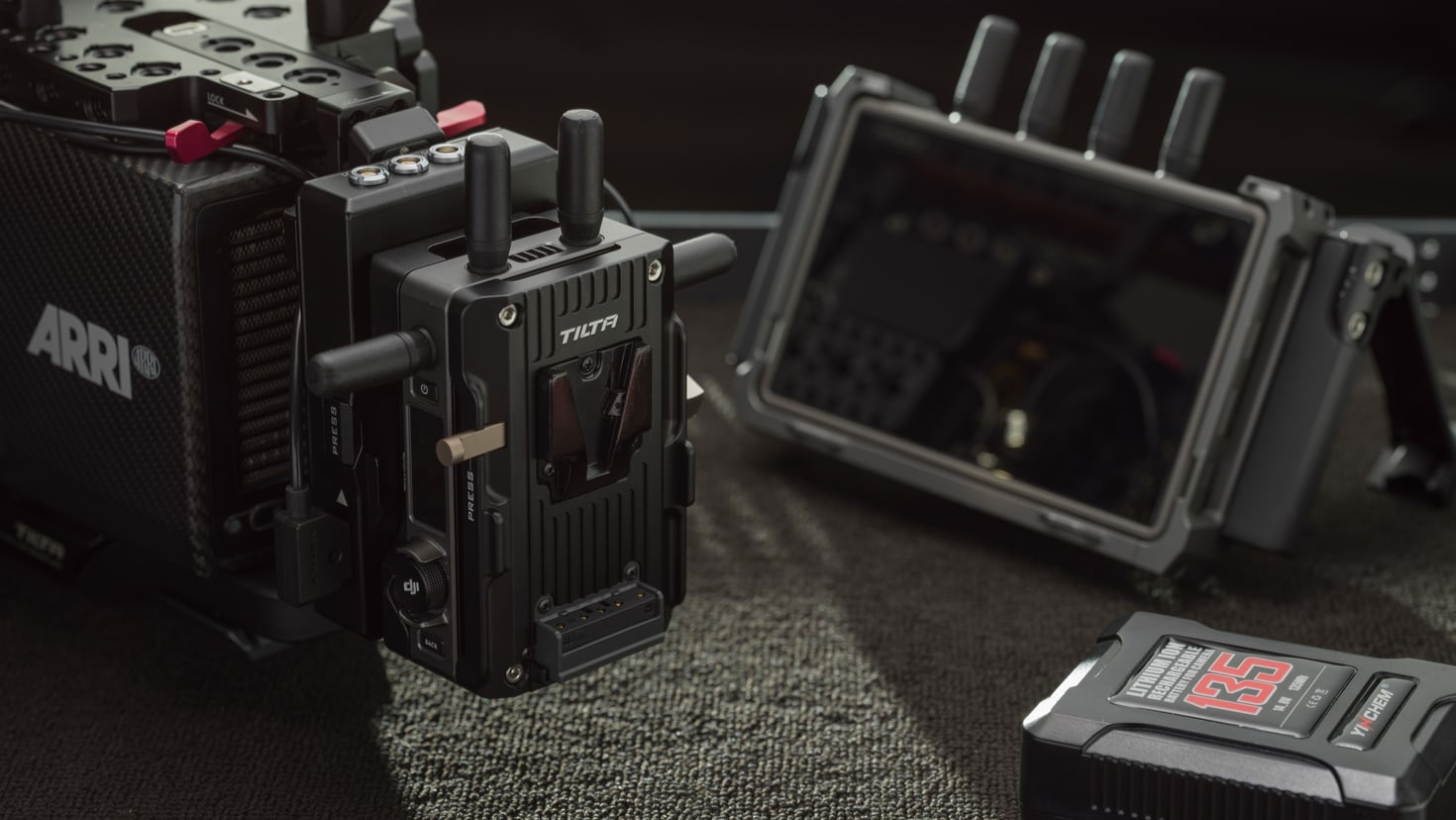

Prolazno napajanje bez kabela

Baterija na stražnjoj ploči napaja odašiljač, a struja kroz modul ide dalje u tijelo kamere ili u bežični monitor. Između odašiljača i kamere stoga nema naponskog kabela koji bi se mogao iščupati ili zaplesti u ostalo ožičenje.

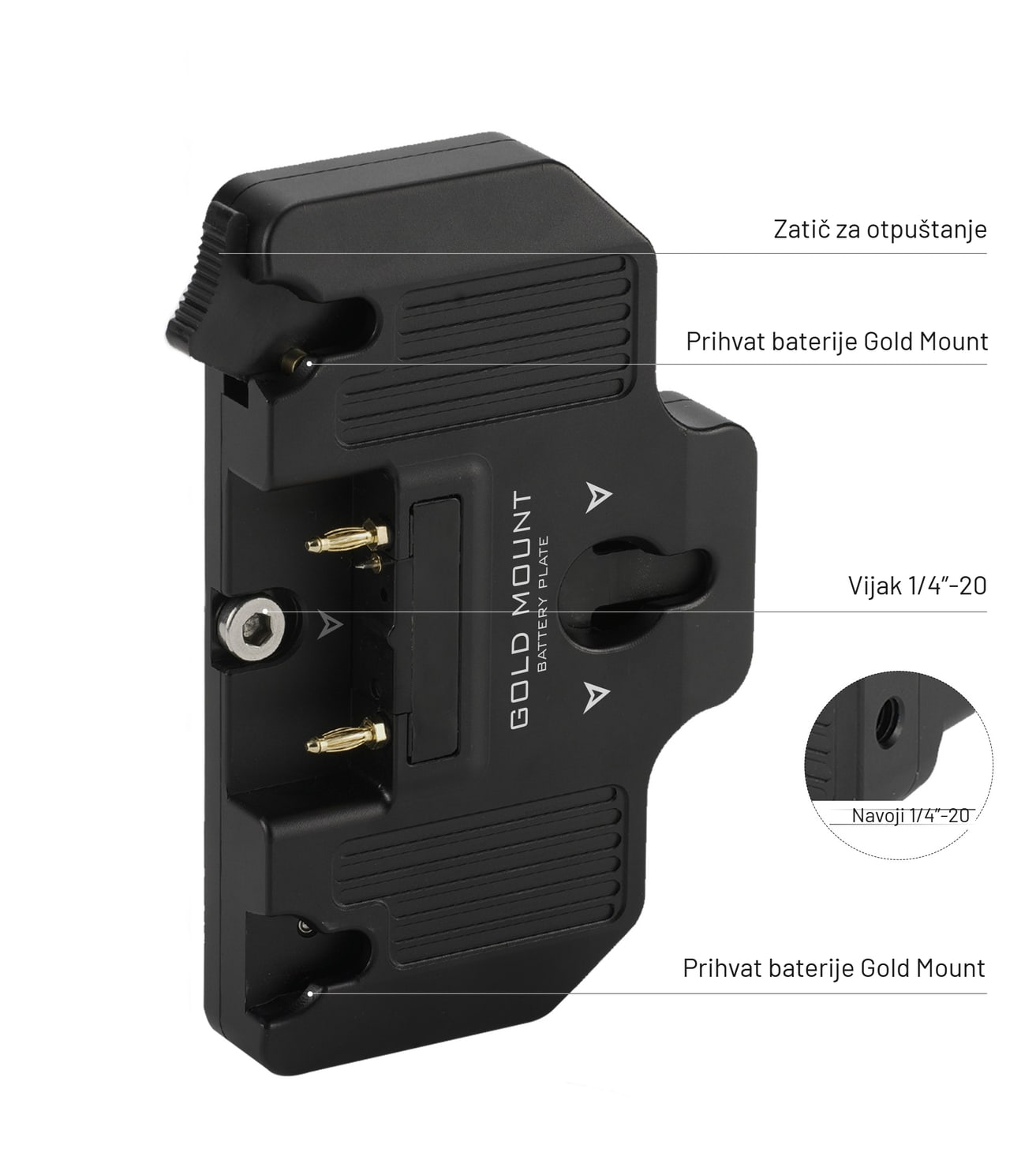

Što se gdje pričvršćuje

Na obje su ploče navoji i vijci 1/4”-20 za dodatnu opremu, zatič za otpuštanje baterije i kontakti prihvata baterije. Modul se tako može dopuniti zglobnom rukom, držačem monitora ili rashladnom jedinicom.

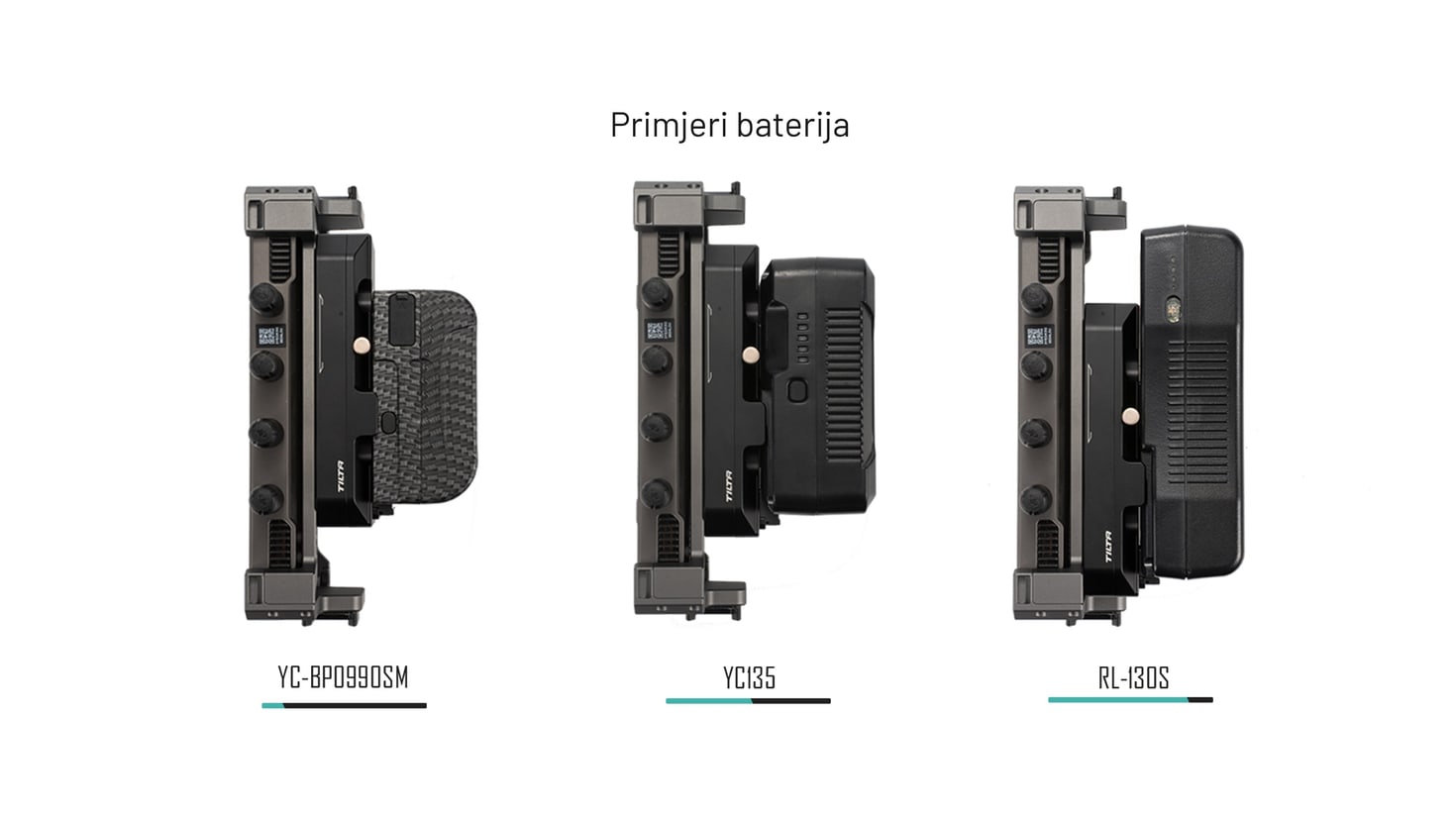

Baterije koje odgovaraju modulu

Proizvođač prikazuje modul s baterijama YC-BP0990SM, YC135 i RL-130S. Kapacitet baterije određuje koliko sklop izdrži — s velikom baterijom V-Mount odašiljač i kamera izdrže cijeli snimateljski dan.

Ploče se mogu postaviti samo na jedan način

Ploče se na odašiljač mogu postaviti samo u jednom položaju: SDI priključci ostaju na strani snimatelja, a LCD s upravljačkim kotačićem na strani asistenta. Računajte s tim pri gradnji sklopa, okrenuti se ne može.

Na što paziti

Modul sam po sebi nije baterija ni punjač — bateriju Gold Mount ili V-Mount trebate zasebno.

Tilta za ovaj modul ne navodi ograničenje za baterije od 26 V; prije postavljanja visokonaponske baterije provjerite koji napon podnose vaša kamera i odašiljač.
