RED V-RAPTOR TACTICAL TOP PLATE W/ BATTERY ADAPTER (V-lock)

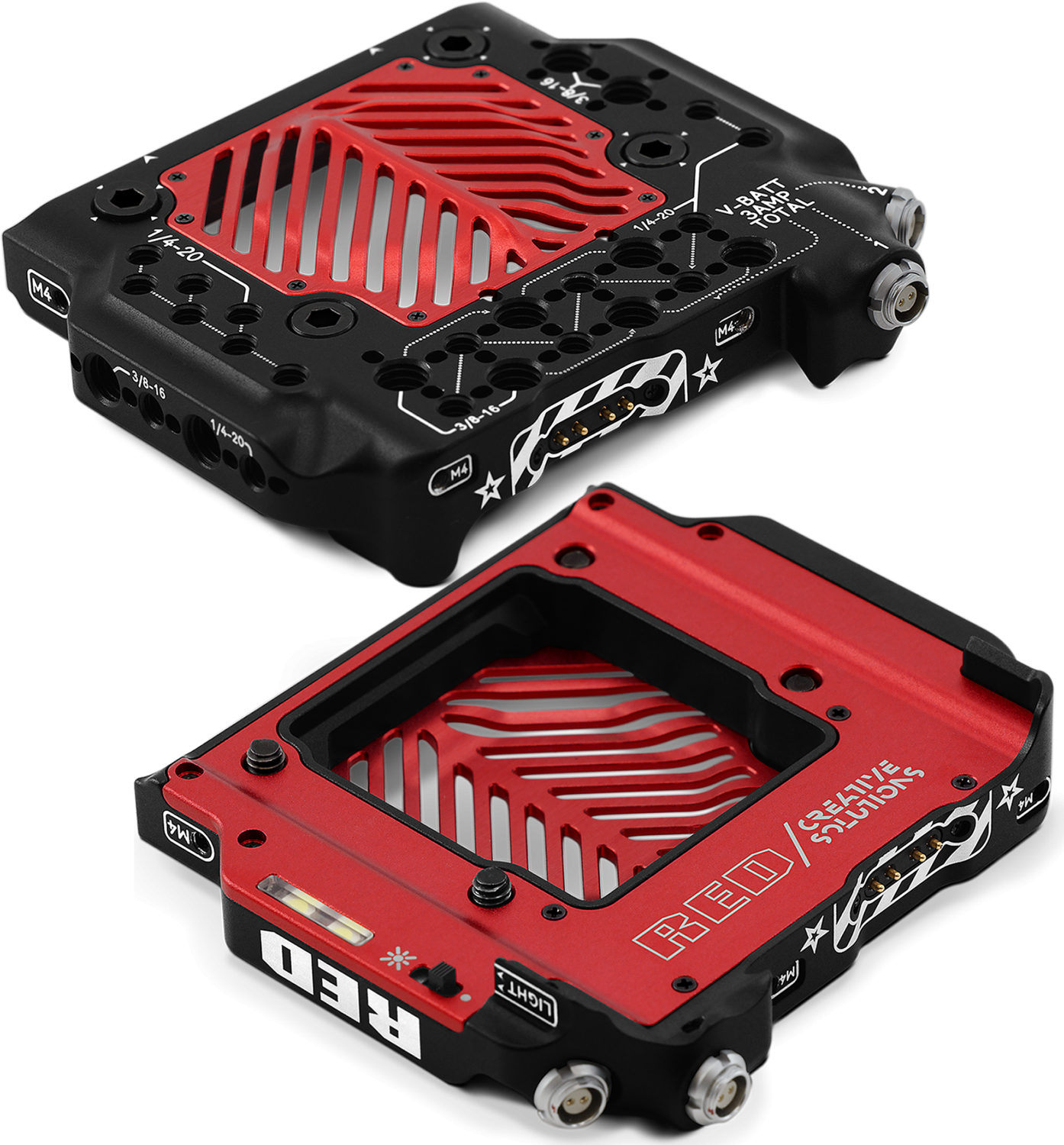

Taktička gornja ploča V-RAPTOR™ omogućuje sigurno postavljanje veće baterije na stražnju stranu kamere i montiranje/napajanje dodataka s gornje ploče. Gornja ploča uključuje dva 2-pinska pomoćna izlaza napajanja, pomoćno bočno LED svjetlo, više 3/8-16 i ¼-20 navoja za montažu i pogo sustav povezivanja za povezivanje s adapterom baterije.

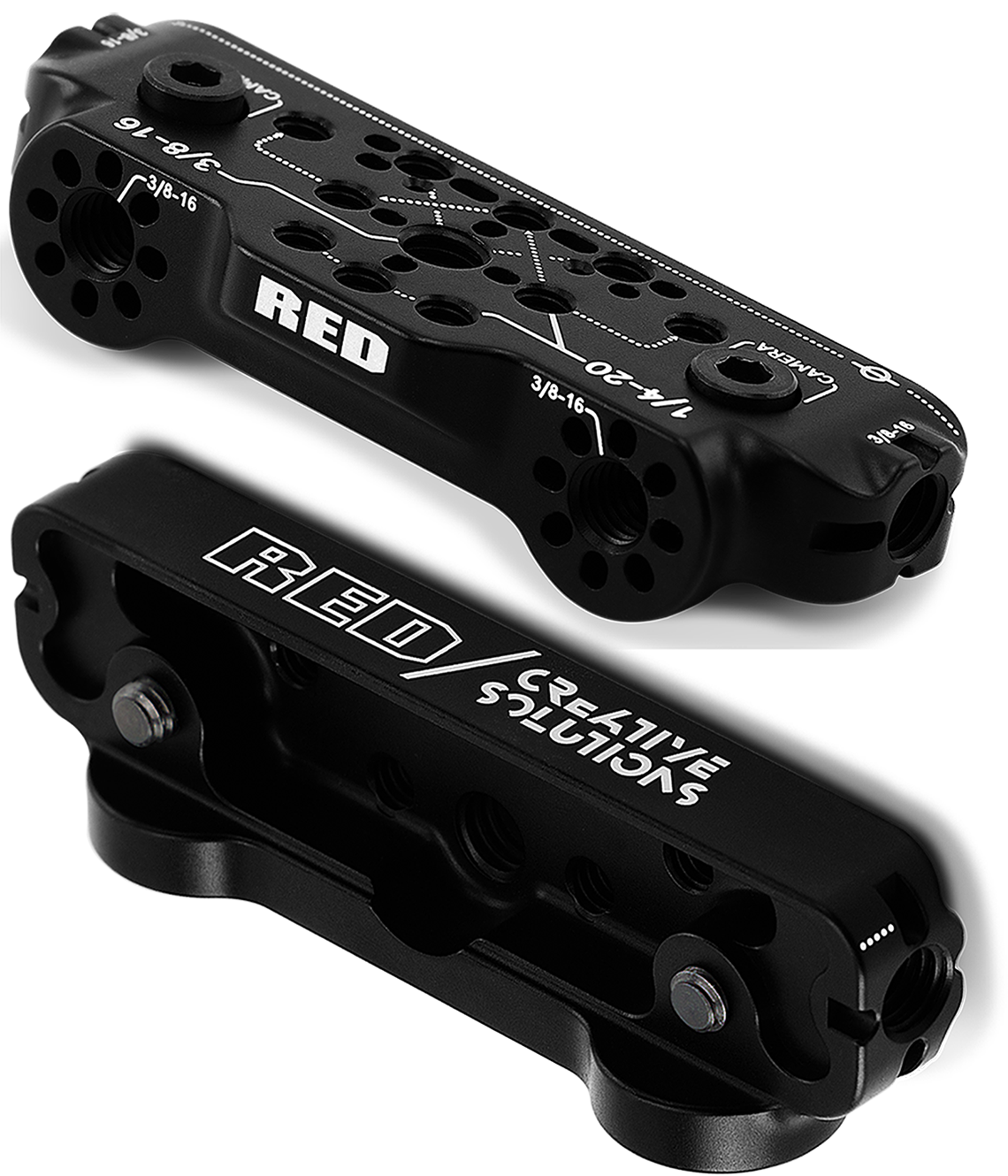

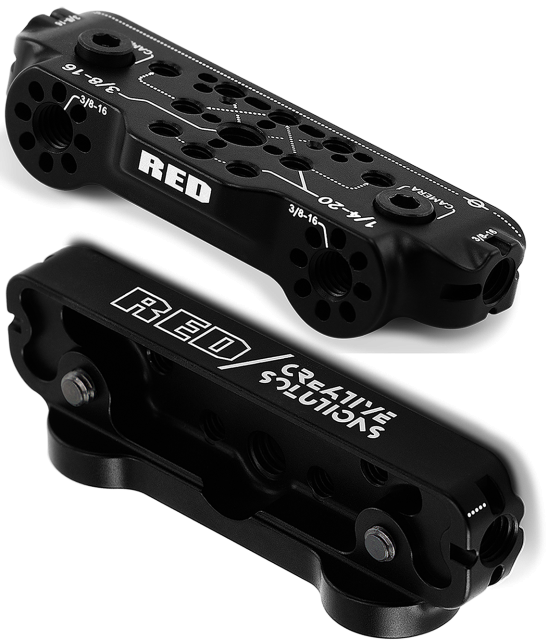

Prednja ploča sa sirom ima dodatne 3/8-16 i ¼-20 navoje za montažu. Ova je ploča potrebna za pričvršćivanje V-RAPTOR™ gornje ručke i produžetaka kada je instalirana V-RAPTOR™ Tactical Gornja ploča.

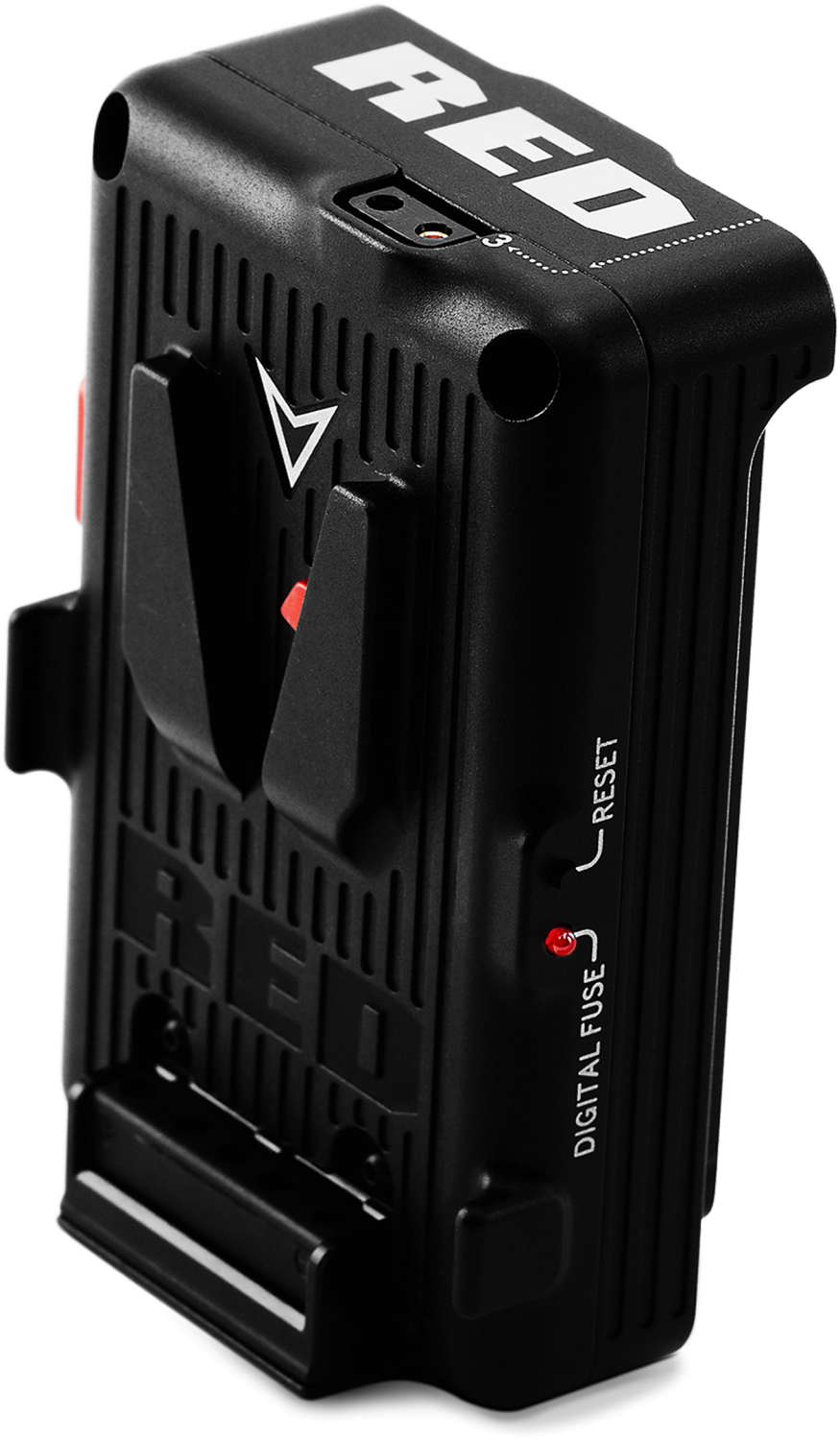

V-Lock i Gold Mount baterijski adapteri uključuju P-tap/D-tap i E-Fuse sigurnosni sustav i pogo sustav povezivanja za povezivanje s gornjom pločom. Ovi adapteri omogućuju fotoaparatu da prihvati V-Lock i Gold Mount baterije pune veličine.

V-RAPTOR™ taktičku gornju ploču možete koristiti s DSMC3™ RED® Touch 7.0" LCD-om , V-RAPTOR™ gornjom ručkom i nastavcima , vanjskom ručkom i uključenim prednjim tanjurom za sir.

NAPOMENA: Značajka SMBUS Pass-through dostupna je samo na V-Lock baterijskom adapteru.

NAPOMENA: Taktička gornja ploča V-RAPTOR s adapterom za baterije nije kompatibilna sa sustavima kamera DSMC ^® , DSMC2 ^® , RED RANGER ^® ili KOMODO ^® .

Za probleme ili rješavanje problema obratite se na support@cs.inc.

V-RAPTOR™ taktička gornja ploča i paketi baterijskog adaptera uključuju:

Za pričvršćivanje gornje ploče:

1. Poravnajte četiri vijka s odgovarajućim ¼-20 rupama iza POGO spojne točke na vrhu kamere i zategnite svaki vijak slijedeći uzorak križnog oblika kako biste osigurali ravnomjernu raspodjelu pritiska na ploču.

2. Zatim možete odabrati pričvrstiti prednji tanjur za sir, DSMC3™ RED® Touch 7.0” LCD ili izbočnu ručku ispred gornjeg tanjura.

3. Da biste zatim pričvrstili adapter za baterije, gurnite adapter na stražnju V-Lock ploču na kućištu fotoaparata i pričvrstite oba gornja vijka na gornju ploču kako biste osigurali čvrstu vezu.

NAPOMENA: Možda ćete morati malo otpustiti vijke gornje ploče kako bi se vijak adaptera za bateriju poravnao s gornjom pločom.

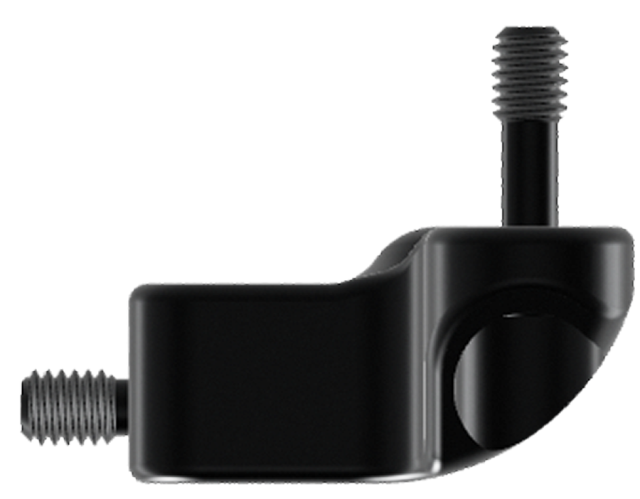

Nosač za podršku baterije možete pričvrstiti na dno adaptera za bateriju i stražnji dio Arca ploče (uključeno u paket Expander Blade & Quick Release Platform Pack) za dodatnu podršku.
