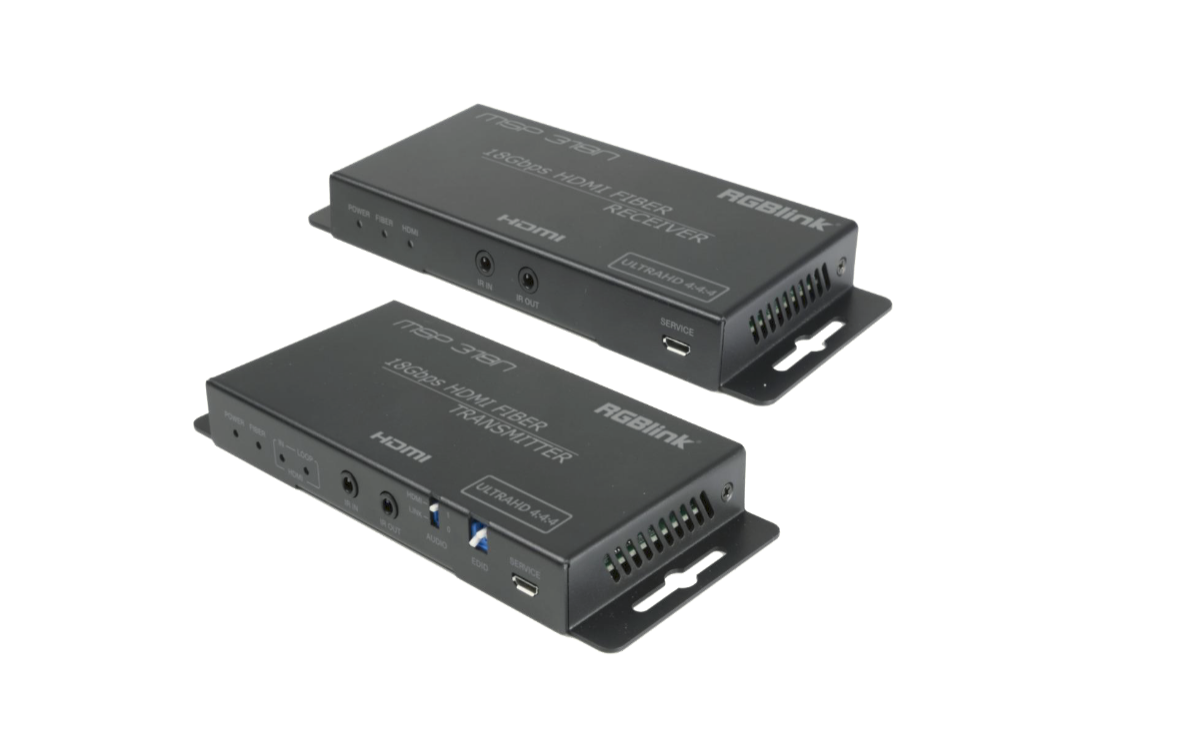

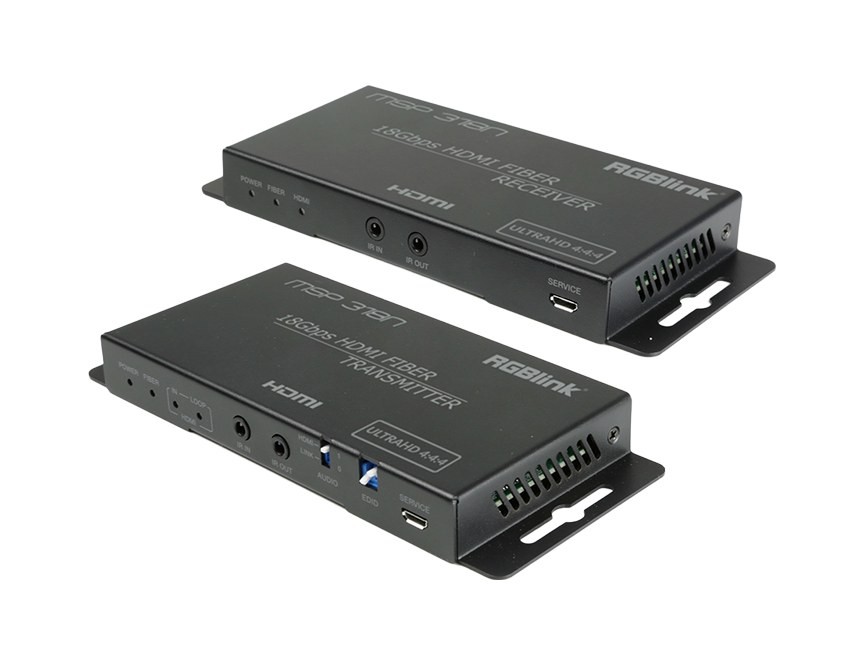

RGBlink MSP 318N HDMI 2.0 to Fiber Extender

RGBlink MSP 318N je komplet odašiljača i prijamnika koji optičkim vlaknom prenosi HDMI 2.0 do 4K pri 60 Hz u RGB 4:4:4 (18 Gb/s) s HDR-om. SFP+ moduli biraju se prema dionici – jednomodno do 10 km, višemodno do 300 m – i naručuju se zasebno. Odašiljač ima prolazni HDMI izlaz i ugradnju zvuka, prijamnik izlaz zvuka; vlakno prenosi i dvosmjerni IR i RS-232.

Kada je zaslon daleko ili dionica prolazi kroz okruženje sa smetnjama, HDMI 2.0 signal preuzima optičko vlakno. Uz izvor ostaje pregled preko prolaznog izlaza, uz zaslon izdvojeni zvuk i upravljanje objema stranama.

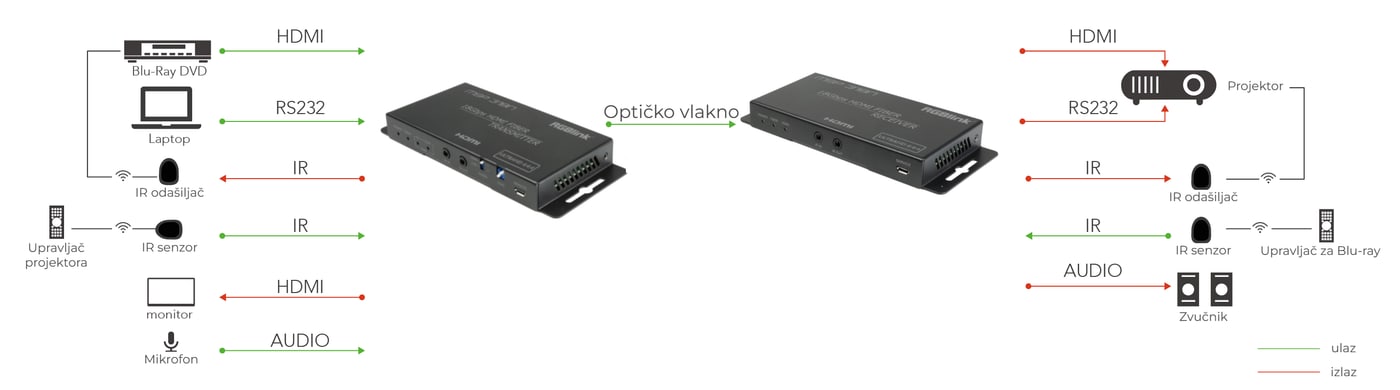

Spajanje

Odašiljač prima HDMI iz izvora (Blu-ray, prijenosno računalo) i zvuk iz mikrofona, na prolazni HDMI izlaz spaja monitor i optičkim vlaknom šalje signal prijamniku. Prijamnik izvodi HDMI na projektor i zvuk na zvučnike; IR kabeli i RS-232 priključak omogućuju upravljanje uređajima na oba kraja.

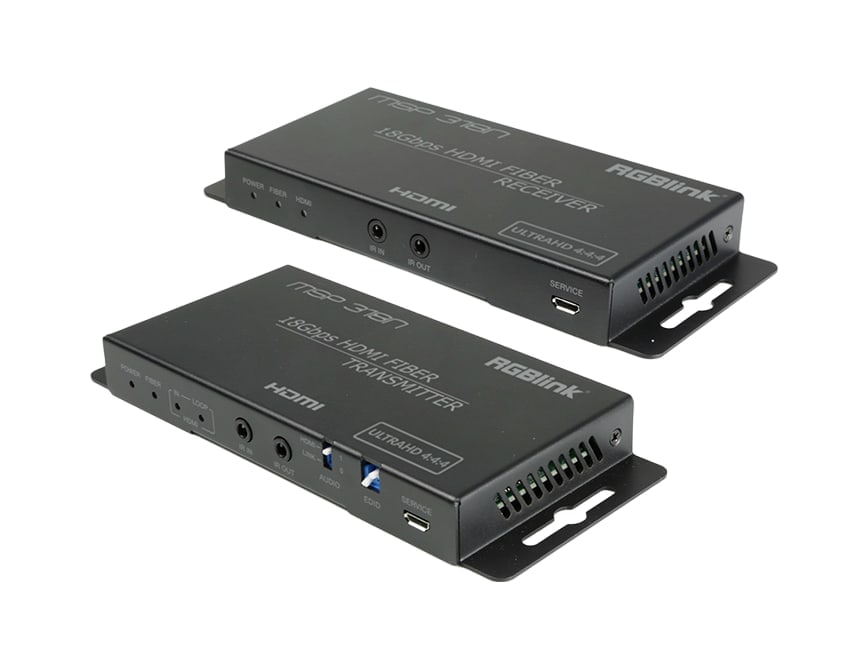

Odašiljač i prijamnik

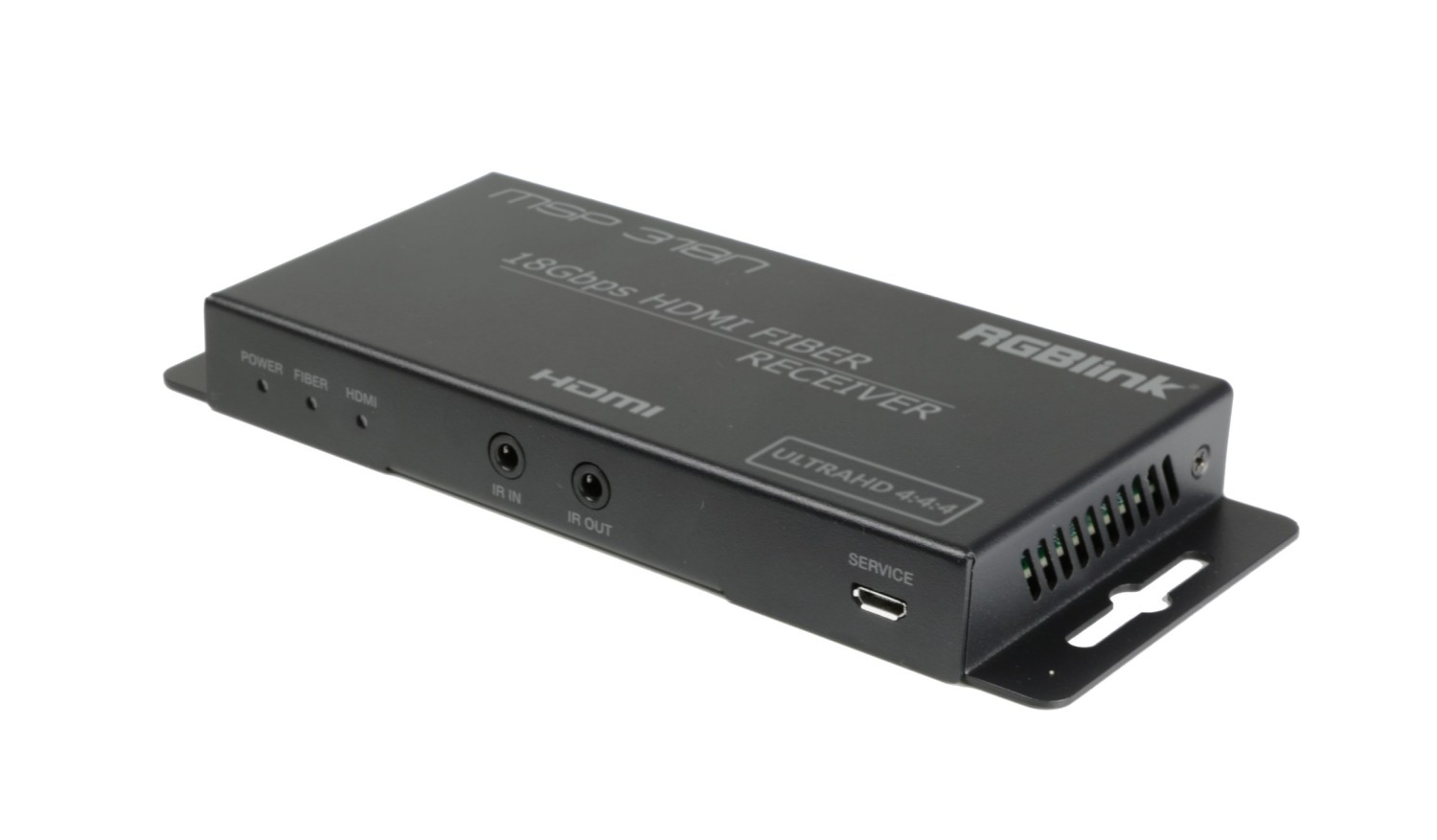

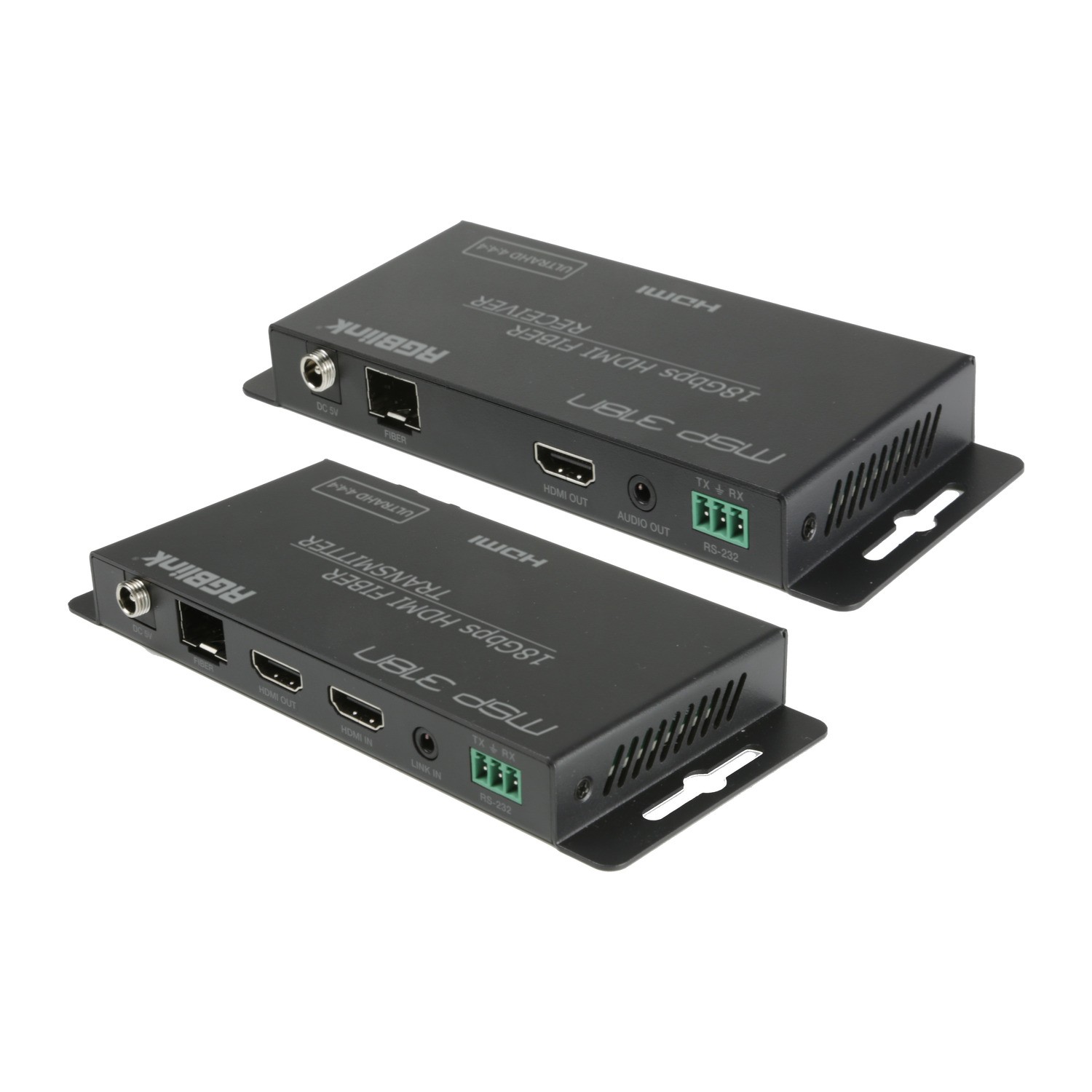

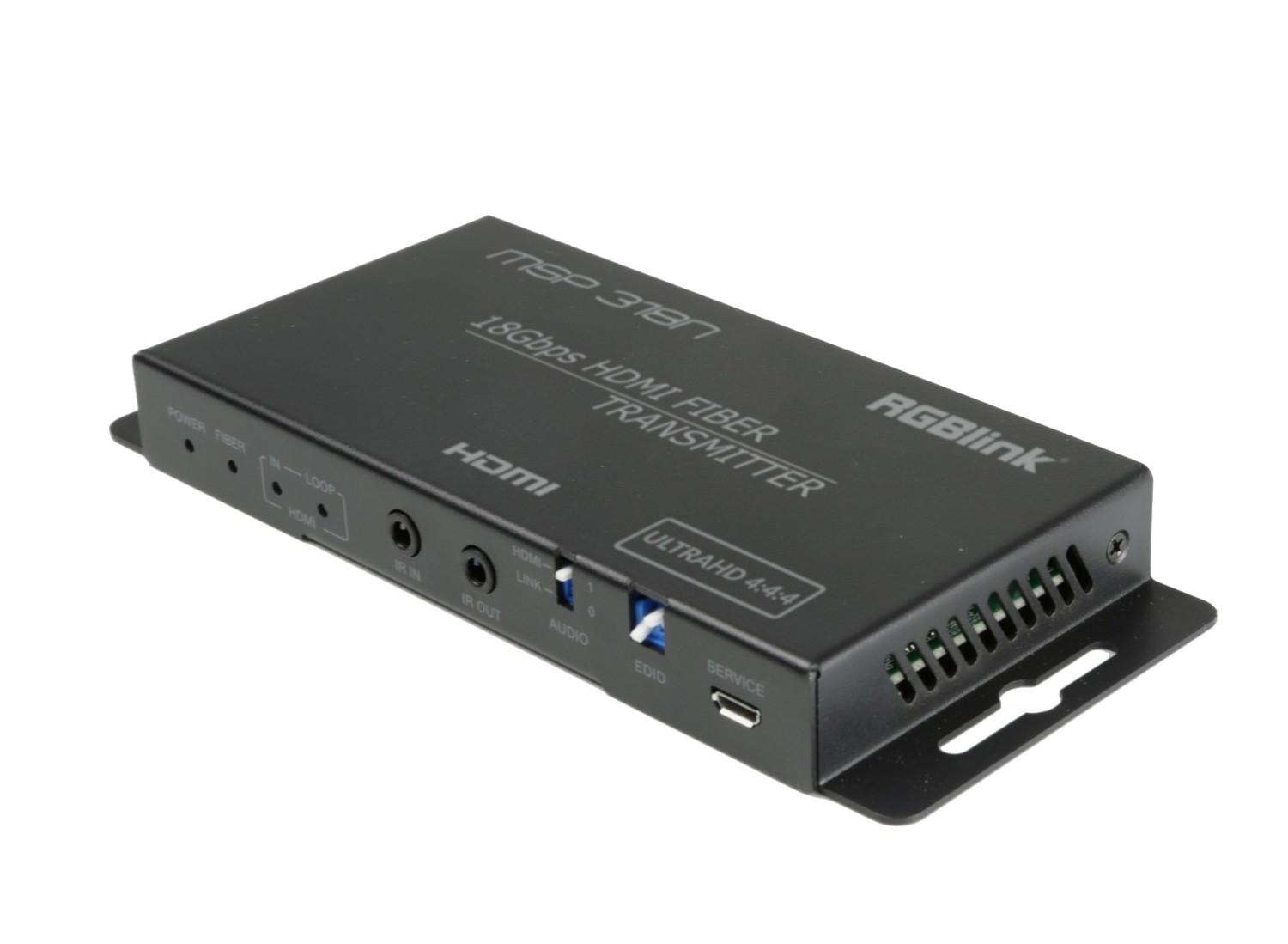

Odašiljač ima HDMI 2.0 ulaz, prolazni HDMI izlaz, audio ulaz (3,5 mm), RS-232 priključak (Phoenix 3,81 mm), IR ulaz i izlaz te SFP+ utor s dva LC konektora. Prijamnik ima SFP+ utor, HDMI 2.0 izlaz, audio izlaz, RS-232 i IR. EDID se podešava DIP prekidačima.

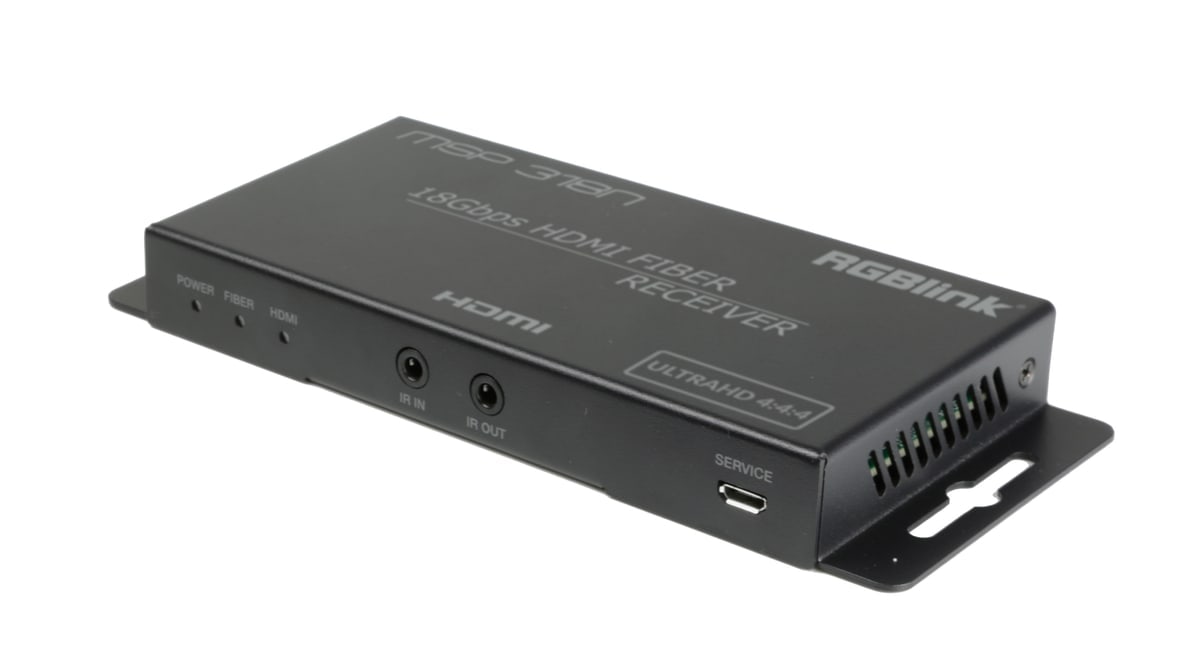

Slika, zvuk i upravljanje

Prostor boja RGB, YCbCr 4:4:4 / 4:2:2 i YUV 4:2:0, dubina boje 8/10/12 bita pri 1080p60 i 8 bita pri 4K60, podrška za HDR i 3D. Prenosi zvuk LPCM 2/5.1/7.1, Dolby TrueHD, DTS-HD Master Audio i DSD. IR radi u pojasu 20–60 kHz, RS-232 brzinom 4800–115 200 Bd.

Dodatne informacije

RGBlink MSP 318N je visokoučinkoviti HDMI 2.0 sustav za produžavanje optičkih vlakana koji se sastoji od odašiljača i prijamnika, dizajniran za profesionalna AV, emitirajuća i kontrolna okruženja. Podržava HDMI 2.0 signale pune propusnosti do 18 Gbps, omogućujući 4K@60Hz RGB 4:4:4 8-bitni video s HDR i 3D formatima. Usklađenost s HDMI 2.0b i HDCP 2.2 osigurava kompatibilnost s modernim HDMI izvorima i zaslonima.

MSP 318N koristi vanjske SFP+ optičke module (naručuju se zasebno) za podršku jednomodnom i višemodnom prijenosu optičkih vlakana, omogućujući udaljenosti do 10 km preko jednomodnog optičkog vlakna ili 300 m preko višemodnog optičkog vlakna. Odašiljač ima prolazni HDMI izlaz i ugradnju zvuka putem 3,5 mm ulaza, dok prijamnik podržava audio ekstrakciju putem 3,5 mm izlaza. EDID upravljanje se vrši putem DIP prekidača za besprijekornu kompatibilnost izvora.

Dodatne profesionalne značajke uključuju dvosmjerno IR upravljanje, RS-232 prolaz za integraciju upravljanja uređajima i podršku za širok raspon video rezolucija, prostora boja i audio formata. Kompaktan, lagan i energetski učinkovit, MSP 318N idealan je za konferencijske sobe, radiodifuzne objekte, digitalnu signalizaciju, kontrolne centre i distribuciju HDMI signala na velike udaljenosti.

Ključne značajke

• Podržava 4K@60Hz (18Gbps) RGB 4:4:4 s HDR-om
• Kompatibilan s HDMI 2.0b i HDCP 2.2
• Podržani su vanjski SFP+ optički moduli (opcionalno)
• Domet prijenosa: do 10 km (jednomodni) ili 300 m (višemodni)
• Podržava HDR i 3D formate
• Dvosmjerno IR upravljanje i RS-232 prolaz
• EDID upravljanje putem DIP prekidača
• Prolazni HDMI izlaz i ugradnja zvuka na odašiljaču
• Ekstrakcija zvuka na prijamniku
