Sennheiser EM 9046 SU Basic system housing for D 9000, power supply unit, antenna splitter

Sennheiser EM 9046 SU je profesionalni 4U modularni glavni okvir digitalnog bežičnog prijemnika dizajniran za sustav Sennheiser Digital 9000. Podržavajući do osam EM 9046 DRX modula prijamnika, pruža visokokvalitetni digitalni zvuk s true-bit diversitetom, širok radni raspon od 470 do 798 MHz, propusnost prebacivanja od 328 MHz po prijamniku te pouzdane HD i Long Range načine prijenosa. Glavni modul uključuje module za napajanje (PSU), razdjelnik antene (ASP) i upravljač sata (CCC), s dvostrukom Ethernet vezom, word-clock sinkronizacijom, velikim TFT zaslonom i daljinskim upravljanjem putem Wireless Systems Managera (WSM).

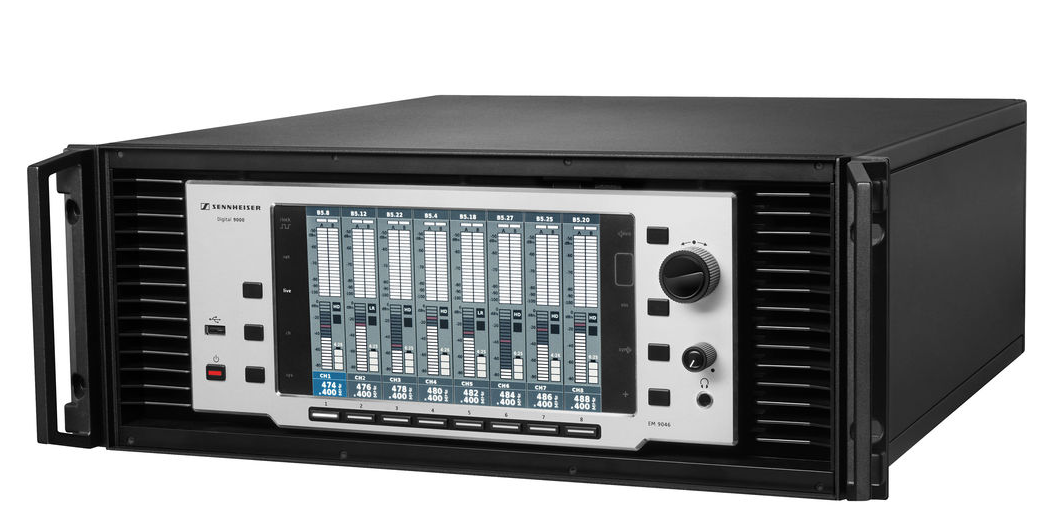

Sennheiser EM 9046 SU Digitalni bežični prijemnik Mainframe je vrhunska modularna platforma prijemnika projektirana za zahtjevne primjene u živoj glazbi, radiodifuziji, kazalištu, turnejama, najmu, korporativnim događanjima i velikim produkcijama. Kao dio bežičnog sustava Sennheiser Digital 9000, robusno 4U kućište širine 19 inča može primiti do osam EM 9046 DRX modula prijamnika, pružajući skalabilno višekanalno bežično rješenje s izvanrednim RF performansama i digitalnom kvalitetom zvuka. EM 9046 podržava raspon radnih frekvencija sustava od 470 do 798 MHz i nudi do 328 MHz propusnosti po prijamniku, što omogućuje fleksibilnu koordinaciju frekvencija u zahtjevnim RF okruženjima.

Prijemnik koristi true-bit diversity za kombiniranje dvaju paralelnih putova prijema na razini pojedinačnog bita, čime se pomaže u maksimiziranju pouzdanosti prijema i minimiziranju prekida. Ekvidistantna frekvencijska mreža sustava Digital 9000 dizajnirana je za smanjenje problema s intermodulacijom pri radu s brojnim bežičnim kanalima. U HD načinu rada sustav pruža nekomprimirani digitalni zvuk, dok Long Range (LR) način rada koristi Sennheiserov SeDAC kodek za zahtjevne uvjete prijenosa. HD način rada nudi dinamički raspon od 112 dB(A), s latencijom od približno 3 ms putem AES3/EBU digitalnog izlaza i 3,2 ms putem analognog izlaza.

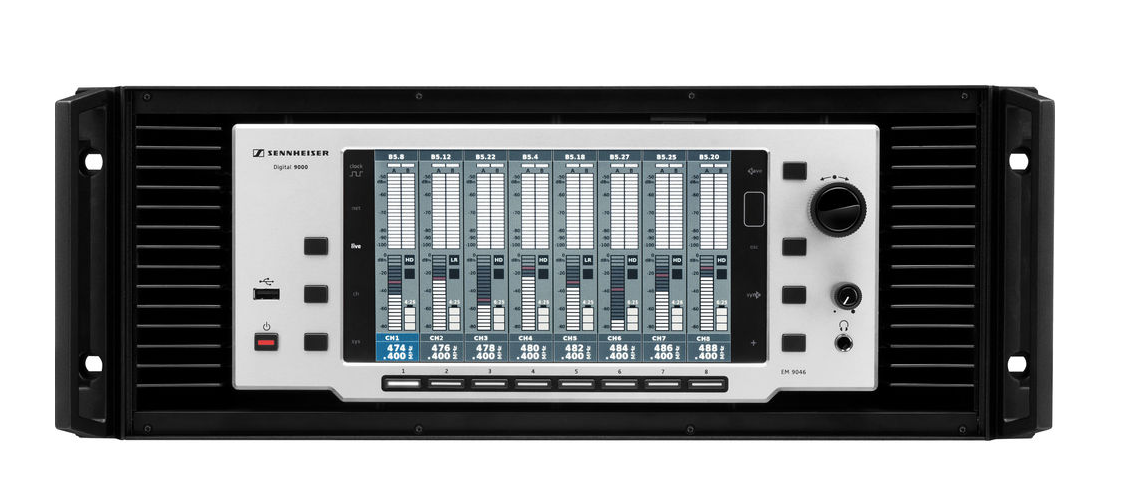

EM 9046 SU ima veliki TFT zaslon u boji s intuitivnim sučeljem temeljenim na ikonama za nadzor i konfiguraciju. Ugrađeni analizator spektra i snimač RF razine pomažu pri koordinaciji frekvencija, pozicioniranju antena i optimizaciji prijema. Sustav se također može nadzirati i konfigurirati na daljinu pomoću softvera Sennheiser Wireless Systems Manager (WSM). Dvostruki Ethernet priključci podržavaju računalno umrežavanje i serijsko spajanje (daisy-chaining) prijemnika, dok integrirani sustav satnog signala osigurava internu ili eksternu sinkronizaciju word-clocka pri 44,1, 48, 88,2 ili 96 kHz.

Glavni uređaj uključuje ASP aktivni modul za razdvajanje antenskih signala, što omogućuje integraciju udaljenih antena i pojačala za antenu u skalabilni sustav. Do četiri prijemnika EM 9046 mogu se međusobno povezati u RF lanac, pružajući do 32 kanala prijemnika iz koordiniranog antenarskog sustava. Kompatibilni antenni proizvodi uključuju omnidirekcionalnu antenu A 9000, direktivnu antenu AD 9000 i pojačalo za antenu AB 9000.

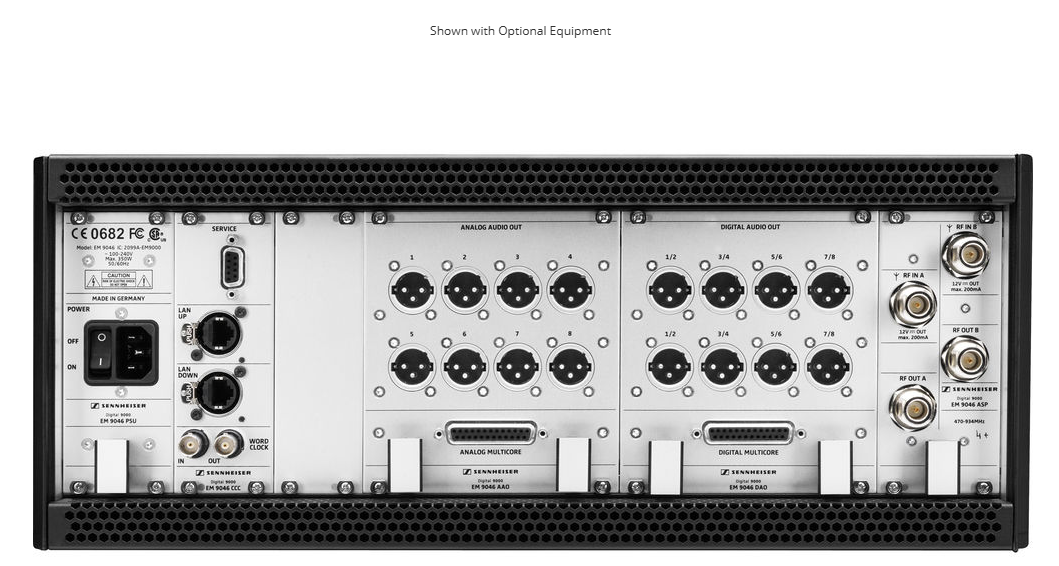

Za audio integraciju, EM 9046 se može opremiti analognim AAO, digitalnim DAO ili kombiniranim izlaznim modulima, a dostupan je i Dante izlazni modul. Modularna arhitektura omogućuje zamjenu modula prijemnika i izlaznih modula radi održavanja ili budućih nadogradnji. Za potpuni operativni sustav potrebne su udaljene antene i najmanje jedan modul audio izlaza, a moduli prijemnika dostupni su zasebno. EM 9046 SU sam po sebi naveden je od strane Sennheisera kao proizvod izvan proizvodnje/arhivski proizvod.

Ključne značajke

• Profesionalni modularni glavni blok prijemnika Sennheiser Digital 9000
• Podržava do 8 EM 9046 DRX modula prijamnika
• 470–798 MHz raspon radnih frekvencija sustava
• Do 328 MHz propusnosti po prijemniku
• Prava bitna diversitetska recepcija
• HD način rada s nekomprimiranim digitalnim zvukom
• LR način rada sa Sennheiser SeDAC audio kodekom
• 112 dB(A) dinamički raspon u HD načinu
• Približno 3 ms AES3 digitalne latencije
• Veliki TFT zaslon u boji s korisničkim sučeljem temeljenim na ikonama
• Ugrađeni grafički analizator spektra i snimač razine RF
• Integrirani aktivni antenni razdjelnik ASP
• Dva Ethernet priključka za umrežavanje i kaskadno spajanje prijemnika
• Unutarnja/vanjska sinkronizacija word-cloka
• Podržava brzine word-clocka od 44,1, 48, 88,2 i 96 kHz
• Kompatibilan s WSM softverom za daljinski nadzor i konfiguraciju
• Modularna analogna, AES3 digitalna, mješovita i opcionalna Dante rješenja za izlaz
• Namijenjen za turneje, emitiranje, kazalište, događaje uživo, najam i instalacije
