Skaarhoj SDI-GPI Link (SDI-GPI-Link-V1) - raspakiran

Raspakirani komad bez izvora napajanja i bez kutije. SDI-GPI Link pretvara kontaktne GPI okidače u tally u SDI signalu za kamere Blackmagic Design: ulazi 1–8 crveni tally kamera 1–8, ulazi 9–16 zeleni tally pregleda.

Riječ je o raspakiranom komadu bez izvora napajanja i bez originalne kutije. SKAARHOJ SDI-GPI Link umeće tally informacije s kontaktnih GPI ulaza u SDI signal koji ide u kamere Blackmagic Design. Tvornički je postavljen za kamere s ID-om 1–8: spajanje ulaza 1–8 na masu pali crveni tally odgovarajuće kamere, a ulazi 9–16 na istom DB25 priključku upravljaju zelenim tallyjem pregleda. Drugačiji raspored, primjerice samo crveni tally za kamere 1–16, lako postavljate u web sučelju.

Tally iz GPI-ja izravno u SDI

16 kontaktnih ulaza pretvorenih u tally kamera Blackmagic Design u povratnom SDI signalu.

16 GPI ulazaTally u 3G-SDIOptički izolirani ulaziPostavljanje putem webaUniSketch OS

Kontakti umjesto programiranja

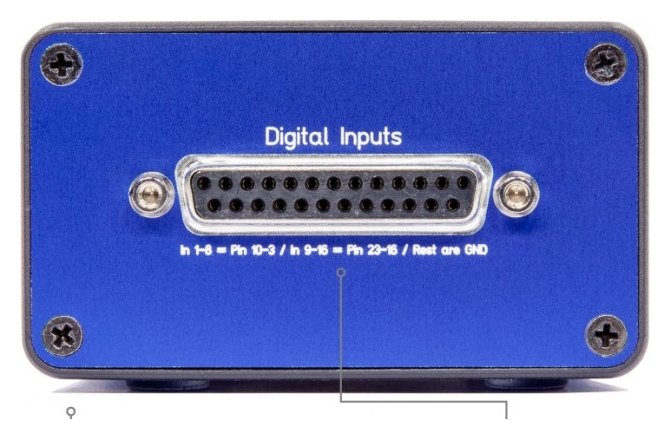

GPI ulazi izvedeni su optičkim izolatorima i aktiviraju se spajanjem na masu (GND). Na DB25 priključak tako možete spojiti gotovo bilo koju miksetu ili uređaj s kontaktnim izlazom.

Mijenja samo tally

SDI ulaz spaja se na izvor povratnog signala za kamere, obično na programski izlaz koji može nositi i CCU podatke s ATEM miksete, SKAARHOJ RCP kontrolera ili Blackmagic Arduino Shielda. SDI-GPI Link propušta sve CCU podatke i prepisuje samo tally.

I za kamere u Ultra HD

Programski signal ne mora biti u istom formatu kao kamere. Protokol kamere šalje se putem HD signala, pa se mogu koristiti i kamere u Ultra HD.

Tally za Blackmagic kamere bez ATEM-a

SDI-GPI Link donosi tally signalizaciju u kamere Blackmagic Design i u sustavima u kojima mikseta ne šalje tally putem SDI-ja. Dovoljni su kontaktni izlazi i jedan SDI kabel.

Tvornička postavka

Ulazi 1–8 crveni tally kamera 1–8, ulazi 9–16 zeleni tally pregleda.

Jednostavna promjena

Dodjela ulaza kamerama i bojama postavlja se u web sučelju.

Široka podrška formata

HD formati 720p, 1080i i 1080p do 60 sličica u sekundi.

Potpuna povezivost

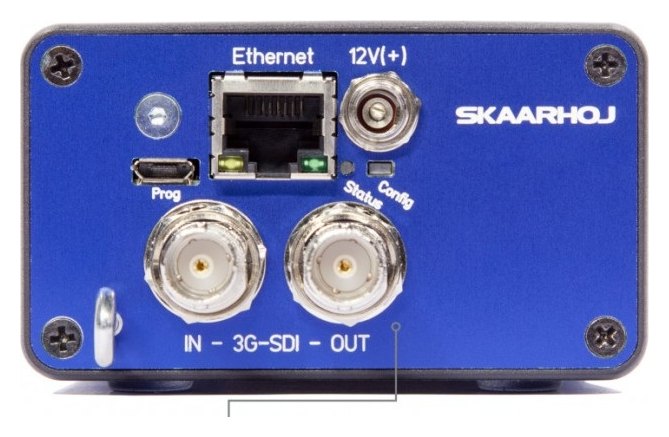

Ethernet, 12 V DC, Micro-USB, 3G-SDI ulaz i izlaz te DB25.

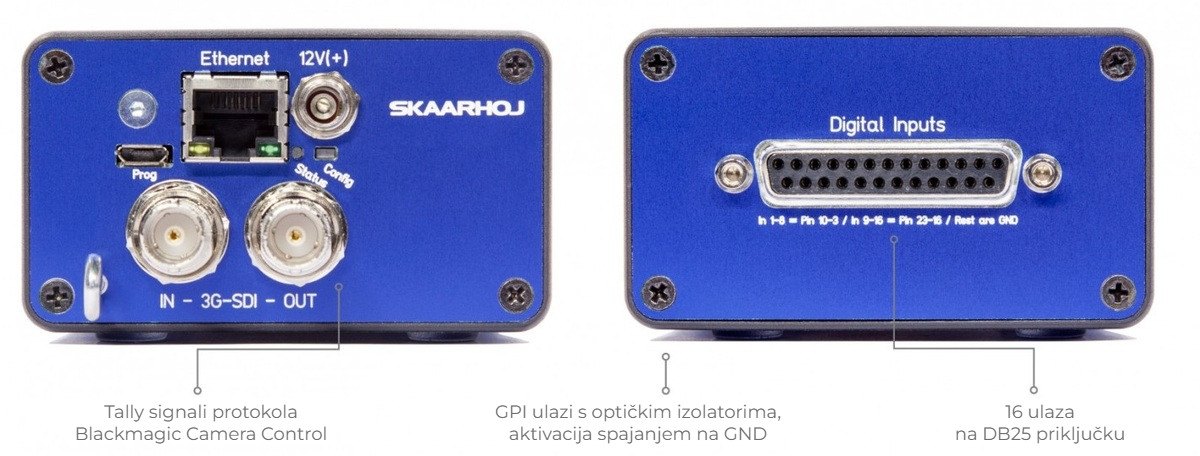

Tally iz kontakata u SDI signal. Na prednjoj strani su 3G-SDI ulaz i izlaz za tally signale Blackmagic Camera Control, a na stražnjoj DB25 priključak sa 16 optički izoliranih GPI ulaza koji se aktiviraju spajanjem na masu.
