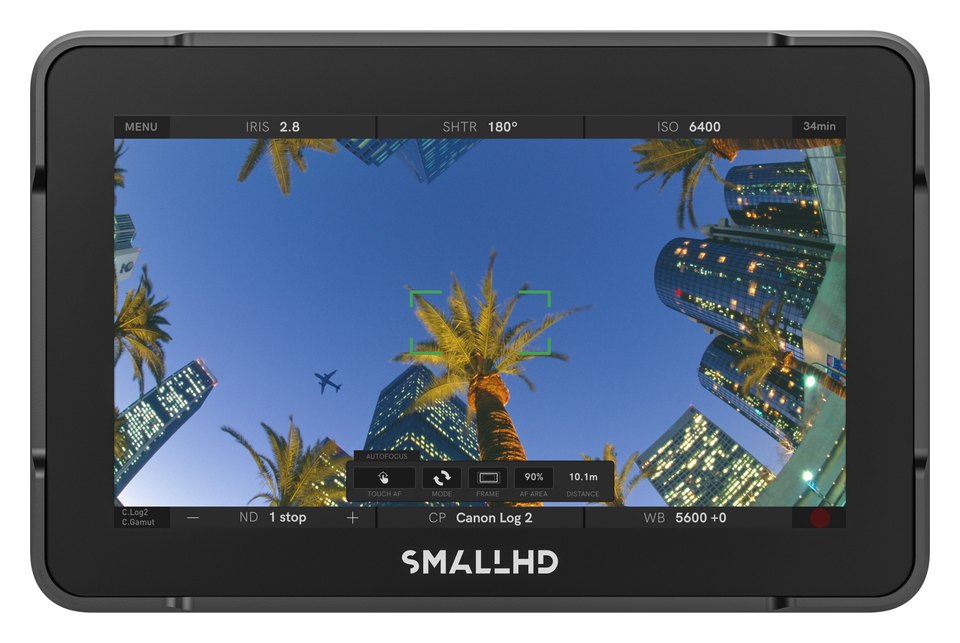

SmallHD Focus 504

Pet inča, 1000 nita, Full HD

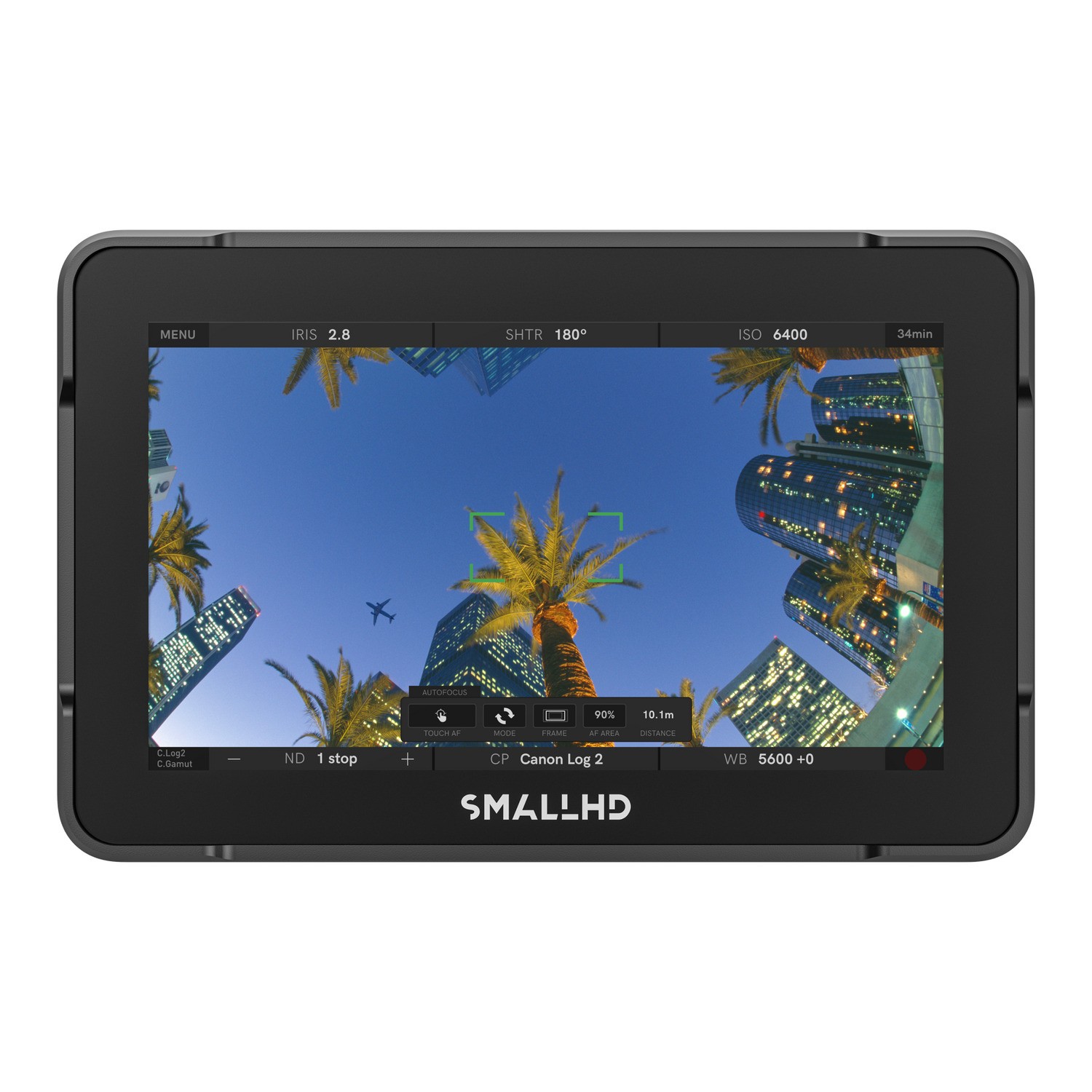

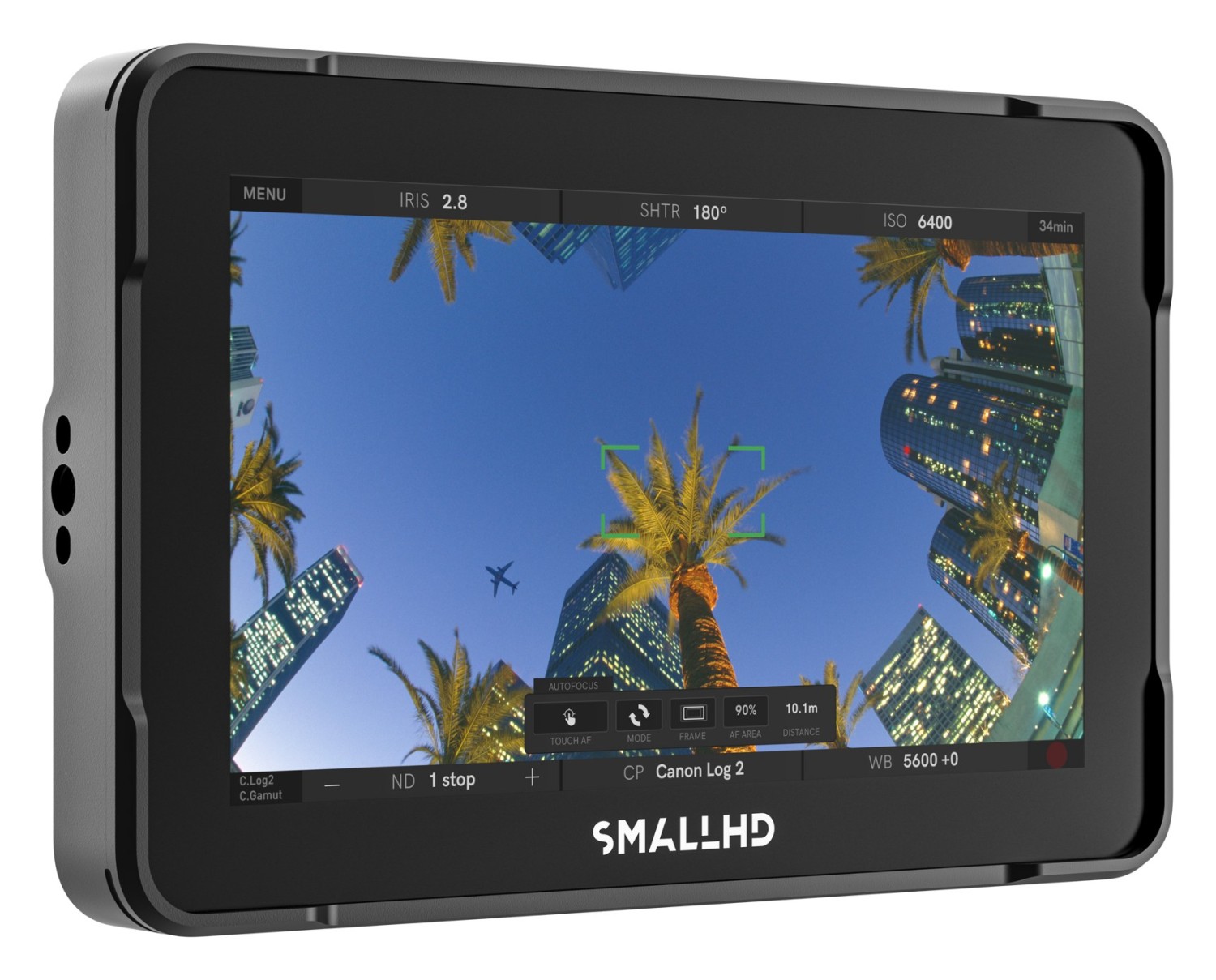

IPS zaslon dijagonale 4,97″ i gustoće 443 PPI oštro prikazuje sliku kamere i na dnevnom svjetlu. Upravlja se dodirom, upravljačkom palicom ili dvjema programibilnim tipkama.

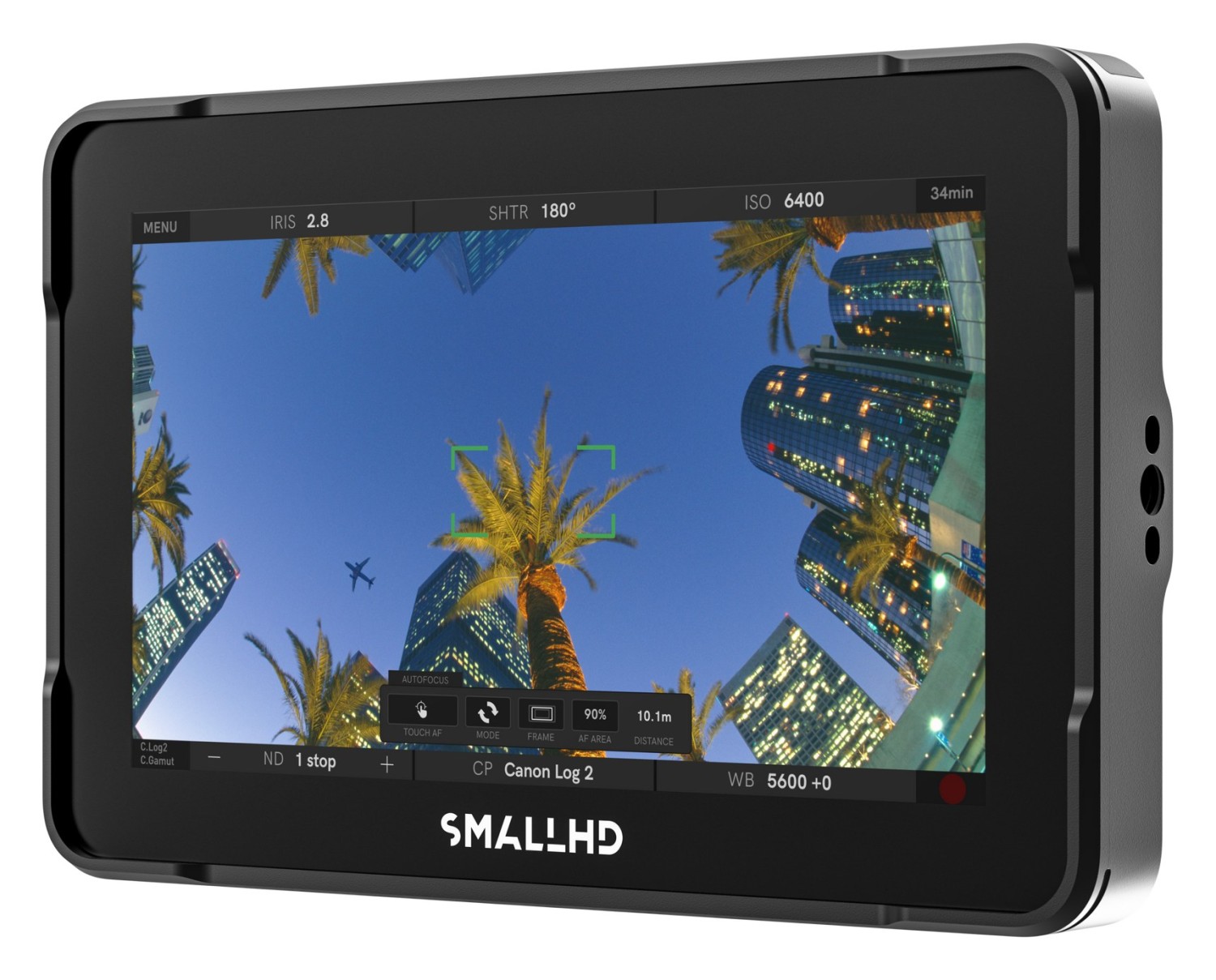

Svijetao zaslon za rad vani

IPS ploča svjetline 1000 nita, kontrasta 1000:1 i 10-bitne obrade slike (8-bitna ploča) ostaje čitljiva i na dnevnom svjetlu. Frekvencija osvježavanja je 60 Hz, a pozadinsko osvjetljenje je podesivo.

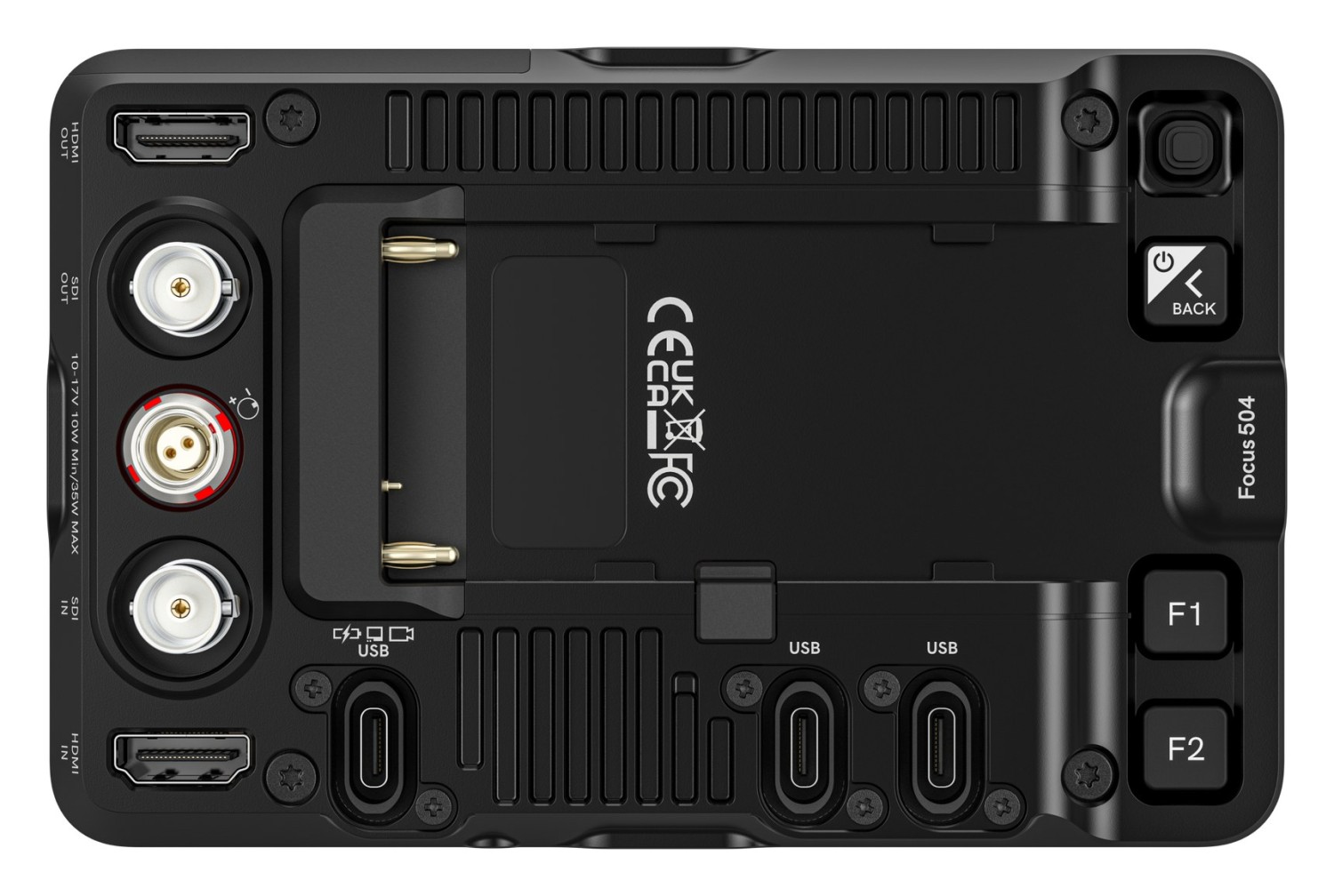

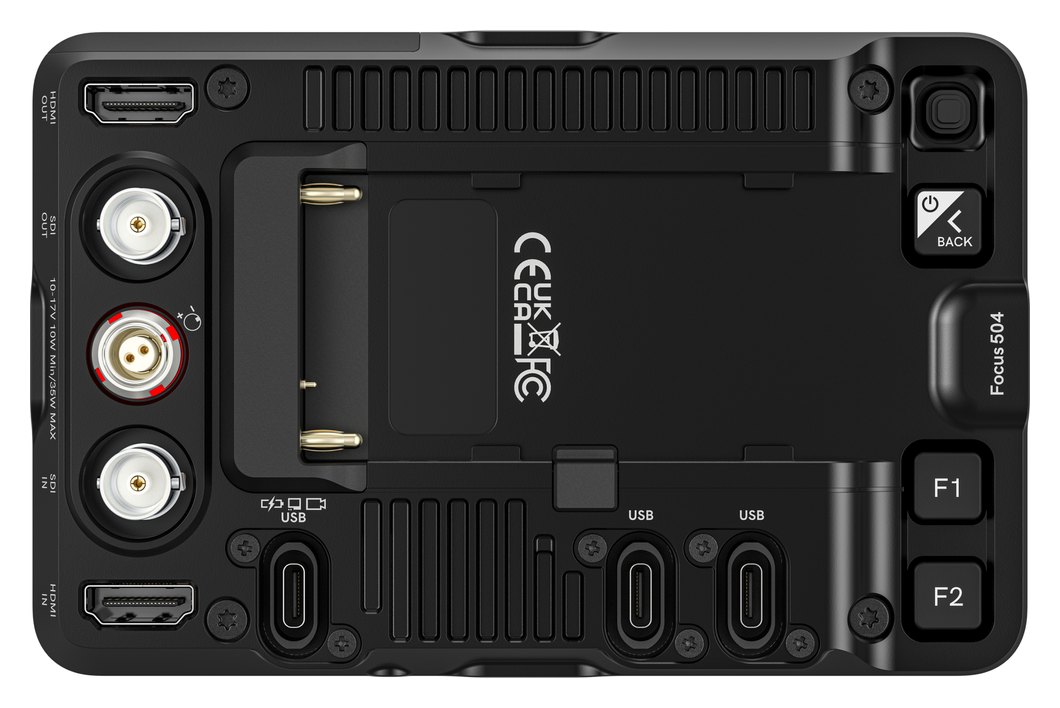

SDI i HDMI na ulazu i izlazu

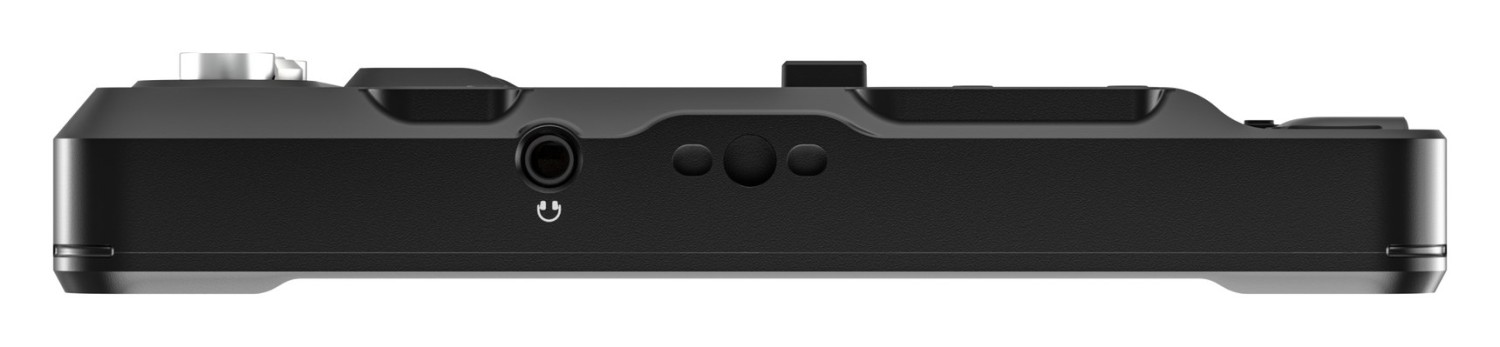

BNC priključci 3G-SDI primaju sliku do 1080p60, a HDMI 2.0 pune veličine (tip A) do 2160p30 ili 1080p120. Monitor pretvara HDMI u SDI i obrnuto te na izlaz može poslati sliku s LUT-om. Zvuk iz HDMI-ja i SDI-ja sluša se na izlazu za slušalice od 3,5 mm i mjeri u do 8 kanala.

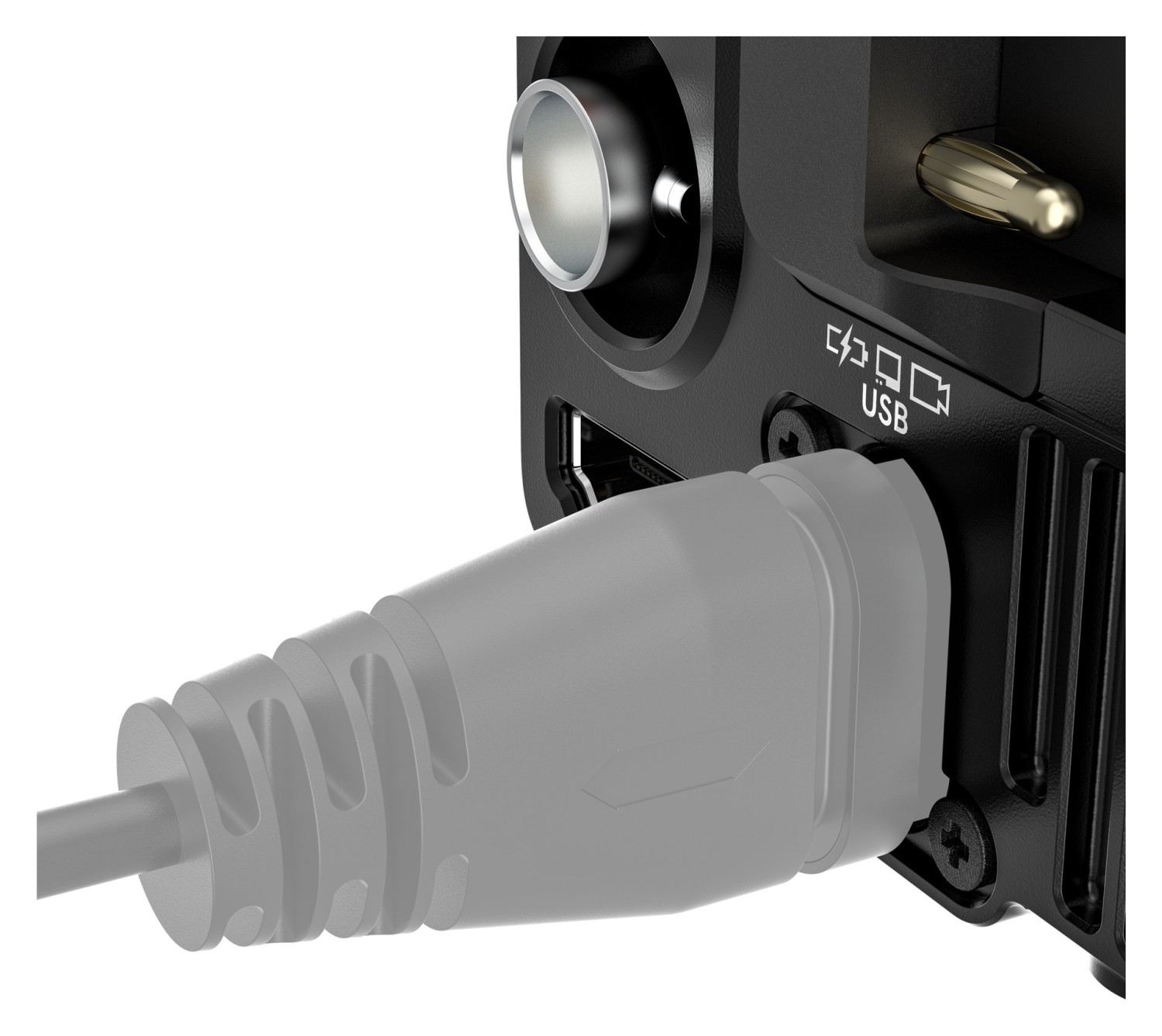

Tri USB-C priključka sa zaključavanjem

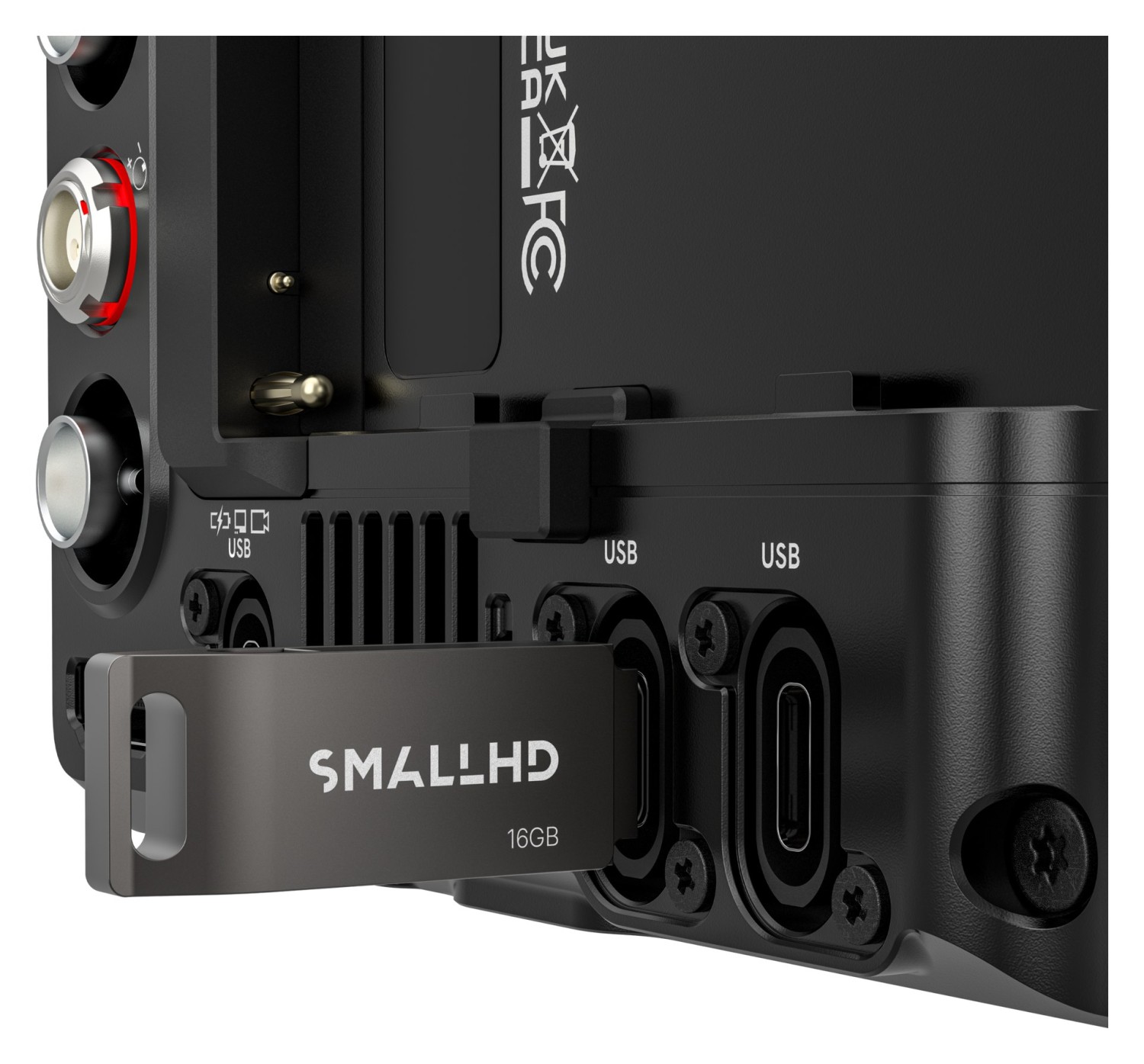

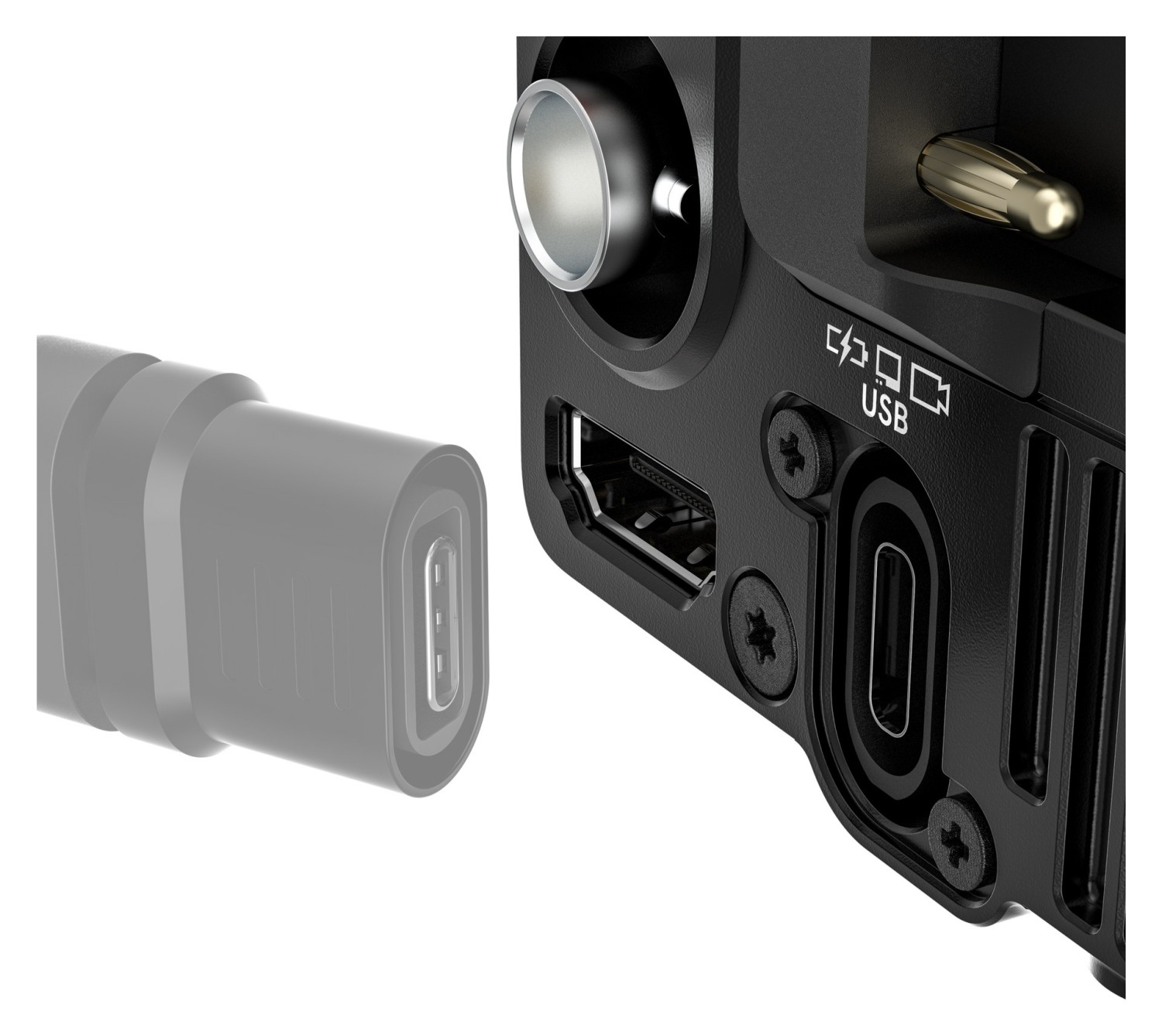

Priključak PVC (napajanje, video, komunikacija) služi za napajanje na ulazu ili izlazu, za prijam videa putem DisplayPort Alt Mode i za prijenos podataka – ovisno o spojenom uređaju, kabelu i firmveru. Još dva USB-C priključka napajaju pribor s 5 V / 1,5 A i prenose podatke za upravljanje kamerom, ažuriranje firmvera, LUT-ove i snimke zaslona na USB memoriji.

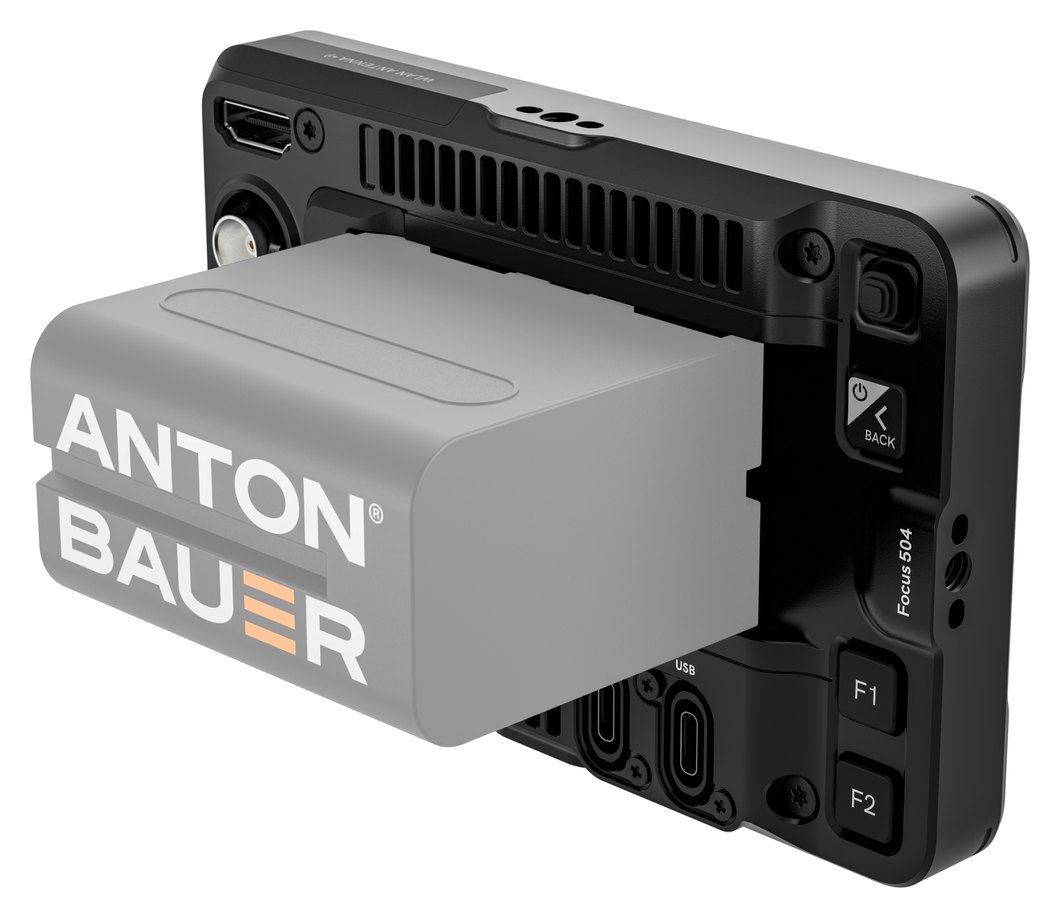

Napajanje iz baterije ili riga

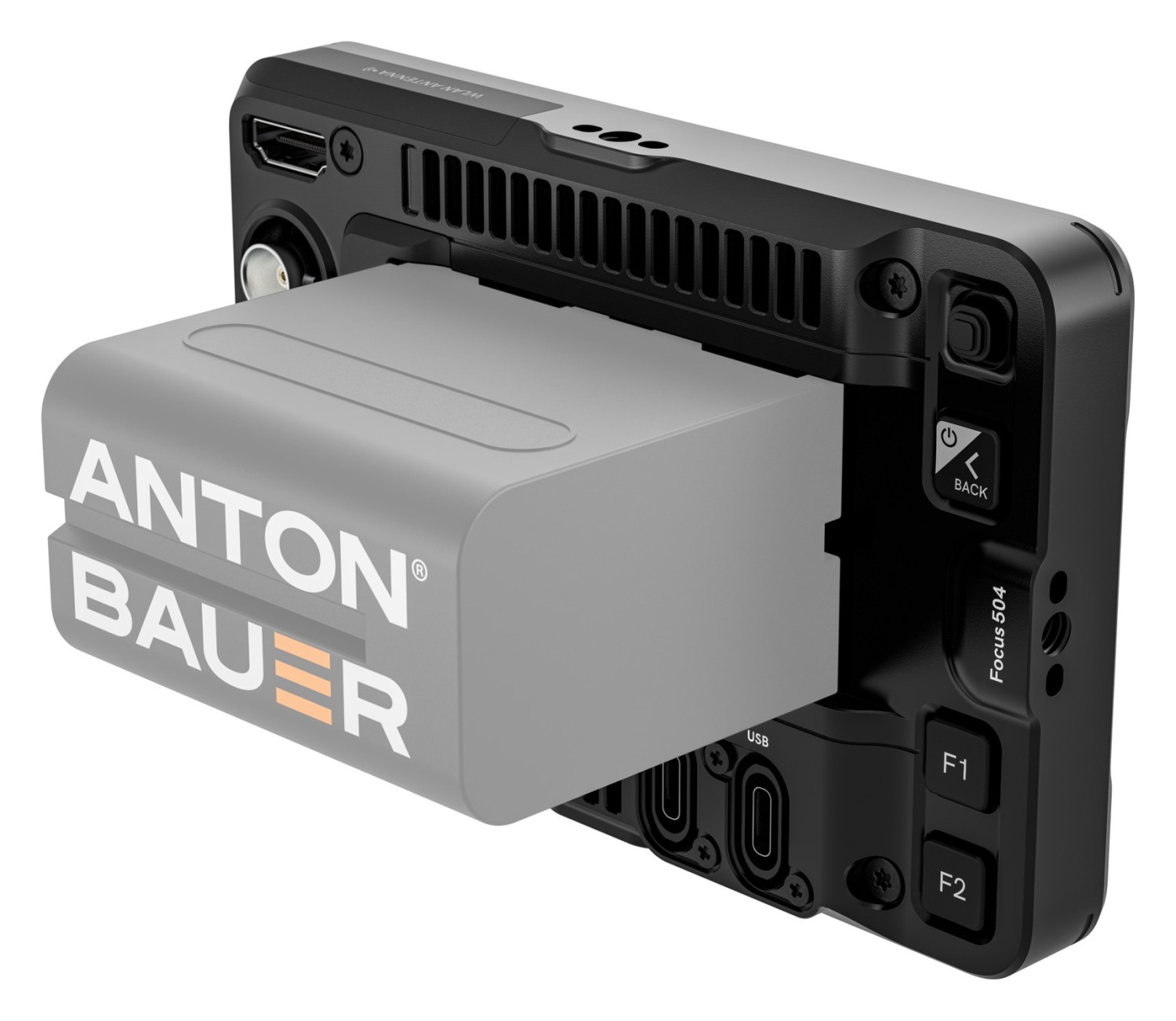

Na stražnjoj strani nalazi se ugrađena pločica za jednu bateriju Sony L-series. Iz vanjskog izvora monitor se napaja preko 2-pinskog priključka sa zaključavanjem od 10–17 V; preporučuje se izvor od 12–15 V i oko 2,5 A. Sam monitor troši 10 W, najviše 35 W.

LUT za pregled i izlaz

Kalibracijski LUT od 33 točke u monitoru, korisnički LUT-ovi od 17 točaka s izmjenjivog medija i LUT na izlazu SDI, HDMI ili PVC. Uvoz s USB memorije ili iz aplikacije Fleet Control.

Anamorfno razvlačenje

Razvlačenje slike 0,75×, 1,33×, 1,5×, 1,66×, 2,0× i 2,5× za snimanje anamorfnim objektivima.

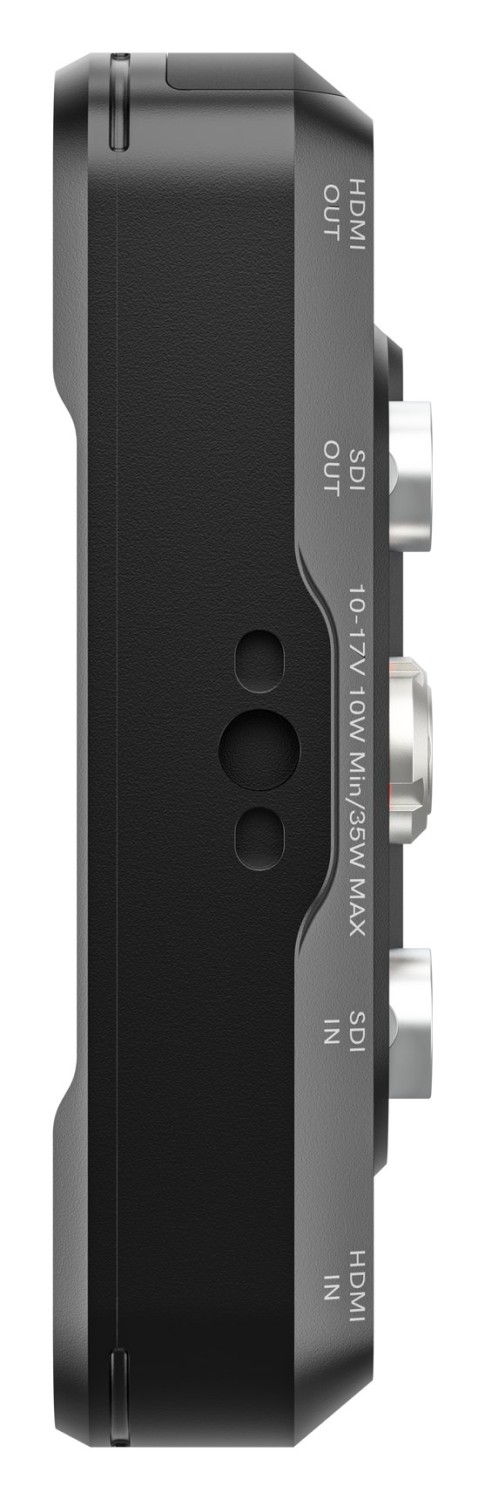

Pričvršćivanje s četiri strane

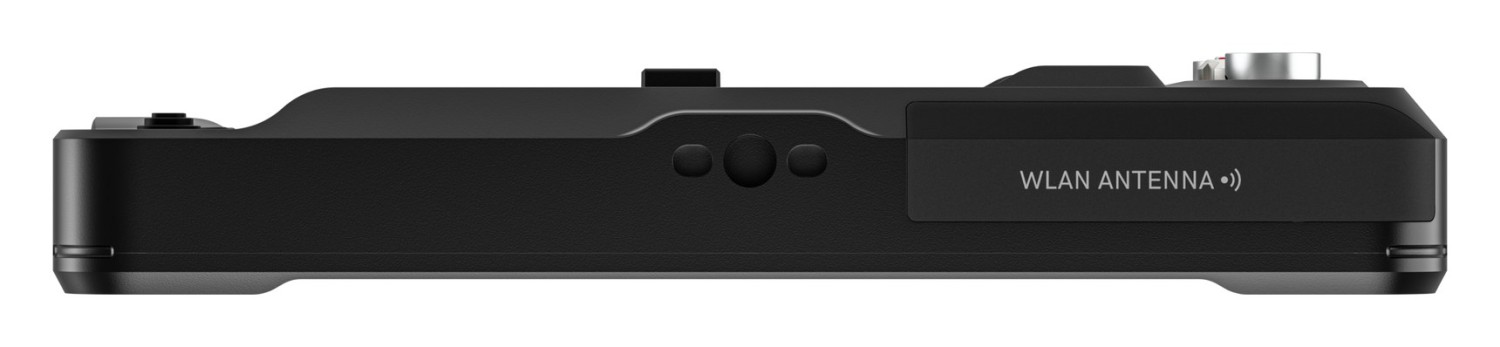

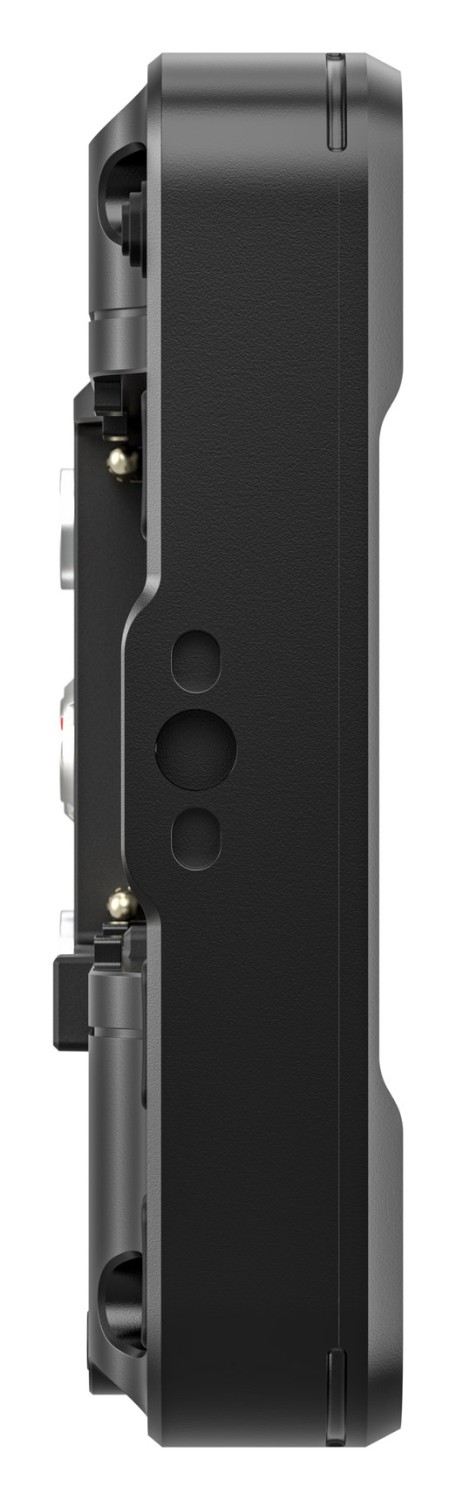

Četiri navoja 1/4″-20 gore, dolje i sa strana s ARRI zaticima drže monitor u bilo kojem položaju bez zakretanja.

Spreman za upravljanje kamerama

Wi-Fi 2,4 GHz i USB-C priključci pripremljeni su za upravljanje kamerama ARRI, Sony VENICE i RED. Funkcija stiže ažuriranjem softvera, a licence se prodaju zasebno.
