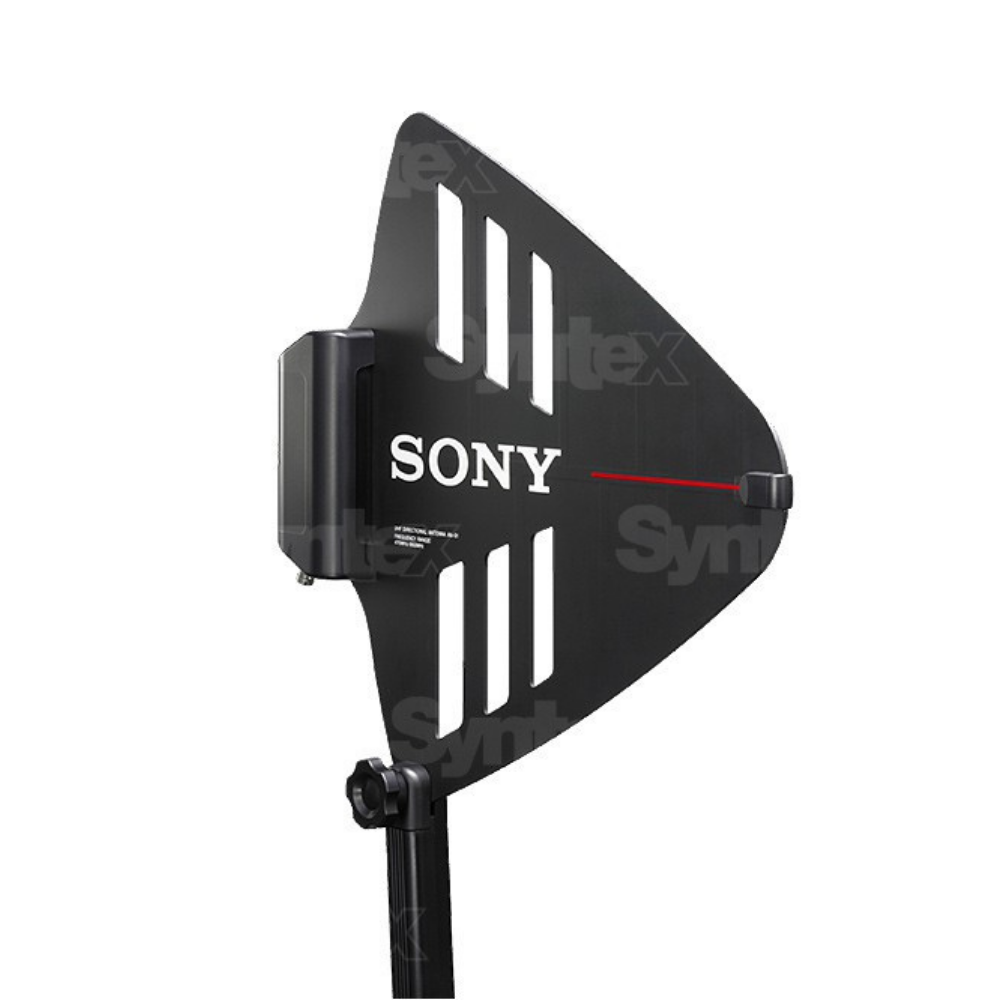

Sony AN-01

Antena logaritamsko-periodične strukture s ugrađenim niskošumnim pojačalom za stacionarne prijamnike i antenske razdjelnike Sony, primjerice serije DWX (DWR-R03D, DWR-R02D) ili WD-850A. Pokriva pojas od 470 do 862 MHz. Pojačanje pojačala prebacuje se na 18, 10 ili 0 dB, napajanje od 9 ili 12 V antena dobiva iz prijamnika preko koaksijalnog kabela, a za diverzitetni prijam koriste se dvije antene.

Usmjerena antena s vlastitim pojačalom

Logaritamsko-periodična antena usmjerava se prema odašiljačima i u tom smjeru u odnosu na svesmjernu antenu poboljšava osjetljivost prijama. Ugrađeno niskošumno pojačalo nadoknađuje gubitke u dugom koaksijalnom kabelu.

LPDA470–862 MHzPOJAČANJE 18 / 10 / 0 dBBNC-R · 9 / 12 V

Prijamnik napaja pojačalo

Antena se koaksijalnim kabelom spaja na BNC priključak prijamnika ili antenskog razdjelnika, koji joj istim kabelom daje 9 ili 12 V. Pojačanje prebacujete na 18, 10 ili 0 dB; u položaju REMOTE određuje ga napon: 9 V daje 10 dB, 12 V daje 18 dB.

Dvije antene za diverzitet

Za diverzitetni prijam antene AN-01 koriste se u paru, najmanje oko 1,5 m iznad poda, barem 1 do 2 m jedna od druge i vrhom prema odašiljačima.

Na stalak ili u ruku

Šipka s ručkom ima navoj PF1/2, a isporučene su i redukcije na 5/8" i 3/8"; nagib antene u okomitom smjeru je podesiv.

Sony AN-01 usmjerena je UHF antena za analogne i digitalne Sony bežične mikrofonske sustave.

Glavne značajke

• Vrsta antene: logaritamsko-periodična dipolna antena (LPDA)
• Za diverzitetni prijam koriste se dvije antene AN-01
• Jedna antena AN-01 pokriva frekvencijski pojas od 470 do 862 MHz
• Napajanje od 9 V ili 12 V DC iz prijamnika preko antenskog kabela
• Preklopivo pojačanje pojačala 18 / 10 / 0 dB
• Isporučena je šipka s ručkom za pričvršćivanje antene na mikrofonski stalak
