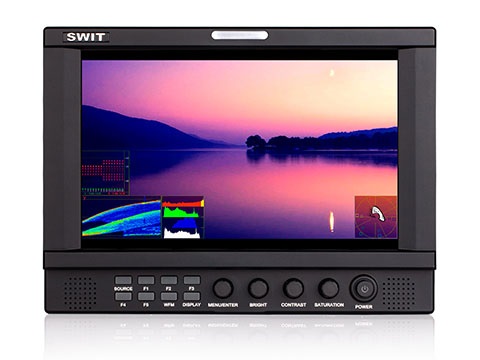

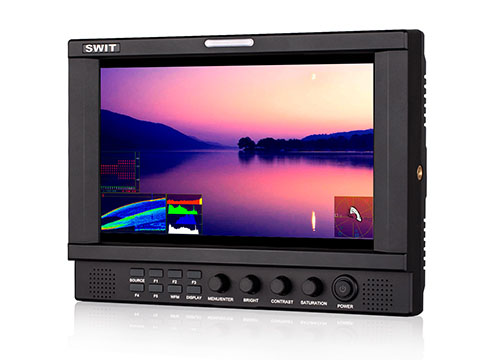

SWIT S-1093F 9" HD LCD monitor

SWIT S-1093F je 9” IPS LCD monitor rezolucije 1920×1200, kuta gledanja 170° i 2x SDI, HDMI i kompozitnog ulaza i loop izlaza na svakom ulazu. Uz standardne funkcije, monitor također ima Waveform monitor, Vector Scope i Histogram.

S-1093F

9-inčni Full HD Waveform LCD monitor

• 9” IPS LCD, 1920×1200, H/V 170° gledanje
• Ugrađeno LCD zaštitno staklo
• 2K/3G/HD/SD-SDI, HDMI, CVBS nadzor
• 16-kanalni ugrađeni audio mjerači s upozorenjem
• Odaberite bilo koja 2 audio kanala za izlaz
• Valni oblik Y/Cb/Cr/R/G/B i jedna linija
• Vektorski opseg, histogram R/G/B/Y
• AFD, H/V kašnjenje, R/G/B/Mono, Lažna boja
• TSL UMD i tekst TALLY zaslon
• Zebraste pruge, Peaking focus assist
• Prikaz SDI vremenskog koda
• Marker 4:3, 13:9, 14:9, 15:9, 1.85:1, 2.35:1
• Prednje/stražnje TALLY svjetlo i GPI kontrola
• V-nosač, zlatni nosač ili DV nosač na kopču
• USB firmware nadogradnja

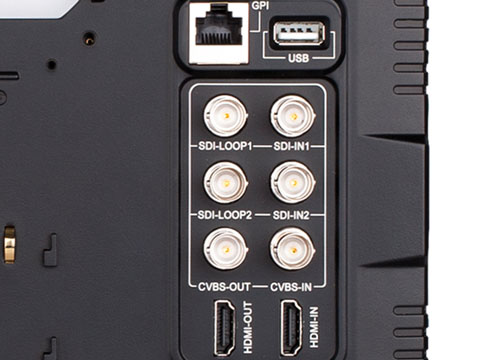

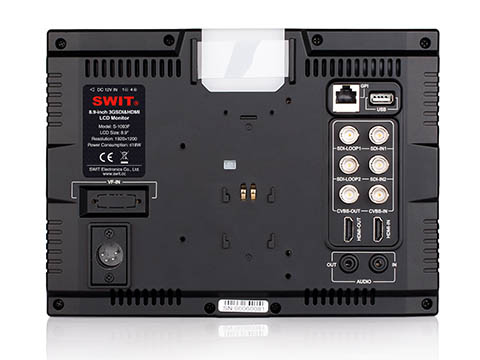

Ulazno/izlazna sučelja

SDI / HDMI / CVBS / Analogni audio

Monitor S-1093F podržava:
2K/3G/HD/SD-SDI ulaz × 2
2K/3G/HD/SD-SDI izlaz petlje × 2
HDMI ulaz × 1
HDMI izlaz petlje × 1
CVBS ulaz × 1
CVBS izlaz petlje × 1
3,5 mm analogni audio ulaz × 1
3,5 mm analogni audio izlaz × 1

Uzorak pomoćnika za video analizu

Valni oblik / Vektorski opseg / Histogram
S-1093F podržava pomoćne uzorke za video analizu uključujući: valni oblik (Y/Pb/Pr/R/G/B), vektorski opseg, histogram (R/G/B/Y), za pretvaranje informacija o kvaliteti digitalnog videa (Luma, boja , Zasićenost itd.) na uzorke, a uzorci se mogu pojedinačno uključiti/isključiti, odabrati položaj prikaza (gore/dolje/lijevo/desno), veličinu, boju i prozirnost.

Ugrađeni audio nadzor

Do 16-ch mjerača s upozorenjem i odabirom izlaza

S-1093F podržava SDI-16ch i HDMI-8ch ugrađeni zaslon mjerača zvuka, s oznakama i informacijama o abnormalnom audio upozorenju. Korisnici također mogu odabrati bilo koja 2 audio kanala za izlaz preko 3,5 mm utičnice ili zvučnika. Položaj uzorka mjerača zvuka može se odabrati iz jednog od četiri kuta, a možete odabrati prikaz samo 2 kanala, 8 kanala i punih 16 kanala. Također se mogu odabrati oznake skale, informacije o upozorenju i prozirnost uzorka mjerača zvuka.

UMD i Text-Tally zaslon

Protokol TSL 3.1 / 4.0

S-1093F podržava UMD i Text-Tally prikaz protokola TSL 3.1/4.0, s odabirom TSL adrese 1-126 i maksimalno 8 prikazanih slova. Signal UMD/TALLY ulazi preko RJ45(RS485) priključka na stražnjoj ploči monitora.

Nadogradnja USB firmvera

Monitor ima standardni USB priključak na stražnjoj ploči za nadogradnju firmvera. Korisnici mogu preuzeti najnoviju firmware datoteku na USB stick i izravno je umetnuti u S-1093F monitor za nadogradnju, bez povezivanja s računalom.

Višestruki izvori energije

AC adapter / V-nosač / zlatni nosač / DV nosač na kopču

Monitor ima 4-pinsku XLR utičnicu DC 6,5-24V ulaznog napajanja i može se pričvrstiti na V-mount, Gold mount ili DV baterijsku ploču.
Različiti tipovi DV baterijskih ploča dostupni su kao opcija, s dizajnom za kopčanje, brzo otpuštanjem i međusobno zamjenjivim. Postoje sljedeće DV ploče za odabir:

TALLY svjetlo u 3 boje

RJ45(RS485) ulazni signal

Postoje prednja i stražnja TALLY svjetla crvene, zelene i žute boje, a korisnici mogu definirati pinove RJ45 priključka za kontrolu TALLY svjetla.

Sunčana kapuljača

Za vanjsku upotrebu, na monitor možete staviti zaštitu od sunca. Poklopac za zaštitu od sunca može se jednostavno postaviti preko lijevog i desnog navoja vijaka ili izravno pomoću čičak trake.
Poklopac za sunce nalazi se u paketu s monitorom.
