Teradek 11-1469 kabel sučelja za SmallHD monitor, 5-pinski–Micro-USB, 20 cm

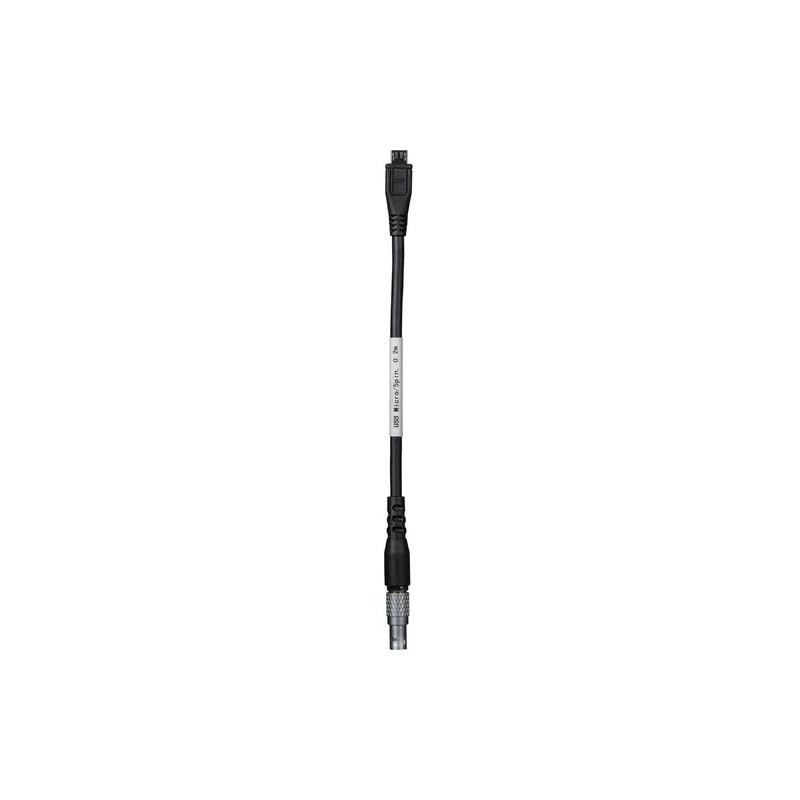

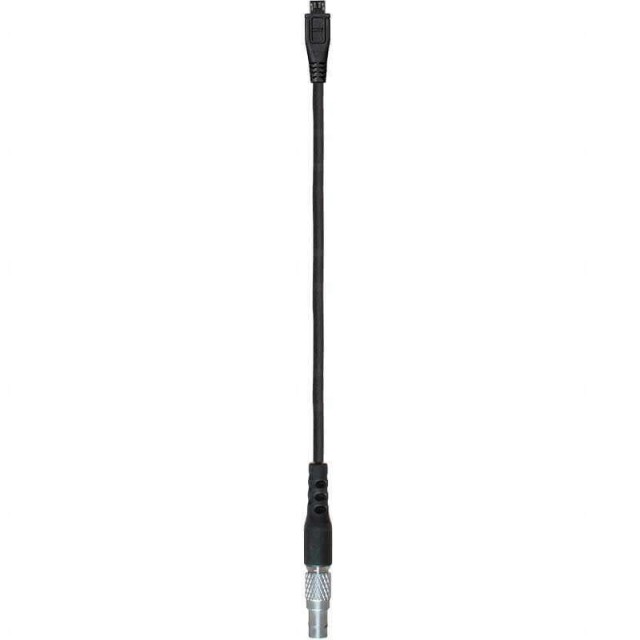

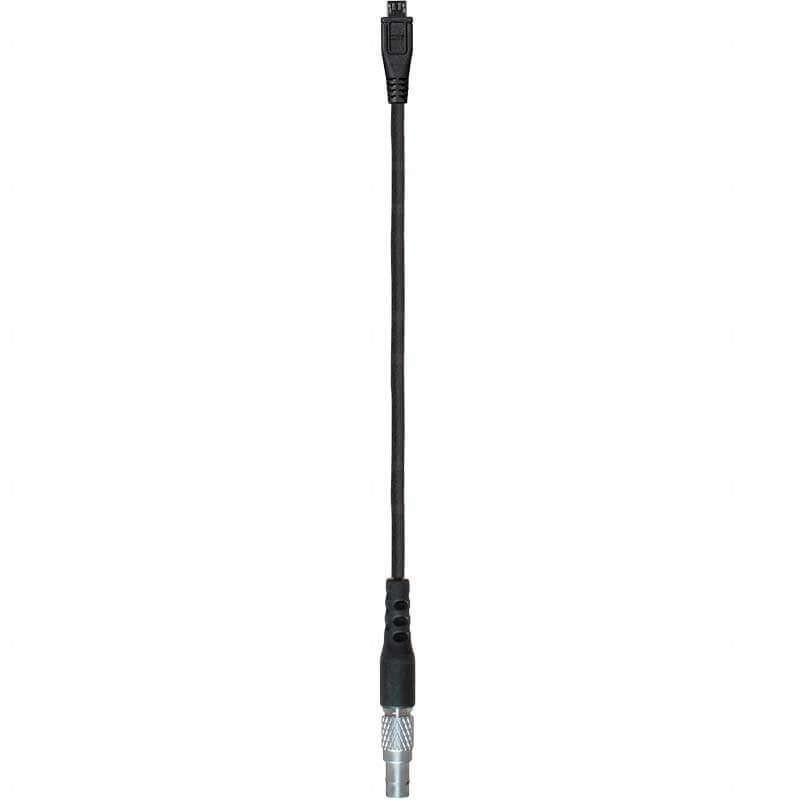

Teradek 11-1469 je kabel sučelja duljine 20 cm koji povezuje 5-pinski kružni zaključni priključak kontrolera CTRL.1/CTRL.3 s Micro-USB 2.0 Type-B priključkom kompatibilnog SmallHD monitora. S monitorima FOCUS Bolt i CINE 7 prenosi podatke objektiva za prikaz Teradek RT Lens Data Overlay.

Prije uporabe provjerite točan model monitora i njegov firmware: SmallHD vodič za Lens Data Overlay zahtijeva verziju 3.4.0 ili noviju. CTRL.1 zahtijeva zasebnu licencu Lens Mapping; CTRL.3 je uključuje.

UPRAVLJANJE OBJEKTIVOM

Podaci objektiva na SmallHD monitoru

Kabel 11-1469 povezuje kružni zaključni priključak kontrolera Teradek CTRL.1/CTRL.3 s Micro-USB 2.0 Type-B priključkom monitora, omogućujući Teradek RT Lens Data Overlay na kompatibilnim sustavima.

Povezivanje kontrolera

Pet-pinski kružni zaključni priključak spaja se na Wired Mode priključak kontrolera. Duljina od 20 cm namijenjena je kratkoj vezi između kontrolera i monitora na kameri.

Preduvjeti za overlay

SmallHD za Lens Data Overlay navodi firmware monitora 3.4.0 ili noviji. CTRL.1 zahtijeva licencu Lens Mapping; CTRL.3 je uključuje.
