Tilta 15mm LWS Baseplate for RED V-RAPTOR

Tilta 15mm LWS Baseplate for RED V-RAPTOR je osnovna ploča koja kameri RED V-RAPTOR dodaje podršku za šipke od 15 mm — a s njom matte boxove, sustave follow focus i drugu opremu na šipkama. Postavlja se izravno na kavez Tilta Full Camera Cage za V-RAPTOR, drži je brzi spoj sa sigurnosnim zatikom, a odozdo ima ležište za dovetail ploču Tilta Standard te navoje 1/4″-20 i 3/8″-16 za tuđe pločice za brzo otpuštanje.

Osnovna ploča Tilta 15mm LWS za RED V-RAPTOR dio je s kojim sklop oko kinokamere tek dobiva smisao: dodaje podršku za šipke od 15 mm, na koje dolazi matte box, follow focus ili nosač objektiva. Sama se postavlja na kavez Tilta Full Camera Cage za V-RAPTOR, a odozdo se nastavlja na dovetail ploču i na tuđe pločice za brzo otpuštanje.

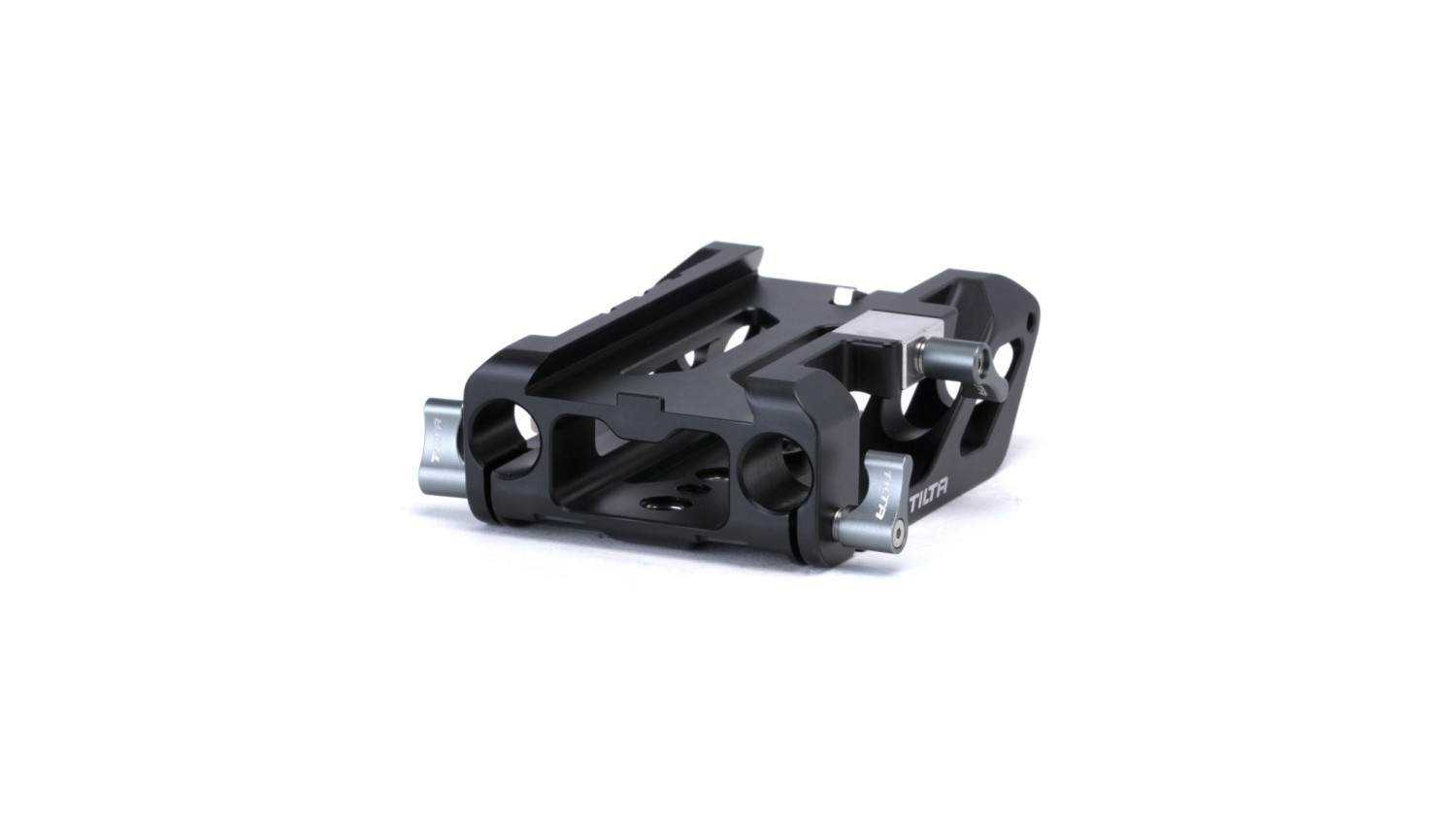

Podrška za šipke od 15 mm za matte box i follow focus

Ploča nosi držače šipki od 15 mm, pa na kameru RED V-RAPTOR postavljate opremu koja se oslanja na šipke — matte box, sustav follow focus, nosač objektiva ili motor za izoštravanje. Šipke drže Tiltine pričvrsne poluge koje se pritežu rukom: alat vam ne treba, a položaj drže i onda kada se sa sklopom krećete.

Postavlja se na kavez i osigurava sigurnosnim zatikom

Ploča je osmišljena izravno za kavez Tilta Full Camera Cage za RED V-RAPTOR. Kavez u nju sjeda brzim spojem, pa kameru s ploče skinete kad god treba i vratite je bez namještanja. Ugrađeni sigurnosni zatik zaključava spoj i dodaje mu drugi osigurač, kako bi kamera ostala na ploči i pri nošenju i pri radu iz ruke.

Što se na ploči gdje nalazi

Crtež proizvođača pokazuje upravljačke elemente ploče: polugu za zaključavanje kojom se osigurava kavez, polugu za zaključavanje osnovne ploče od 19 mm, pričvršćenje držača šipki, pričvršćenje Manfrotto pločice za brzo otpuštanje i sam držač šipki. Prema istom crtežu ploča je kompatibilna s osnovnom pločom od 19 mm.

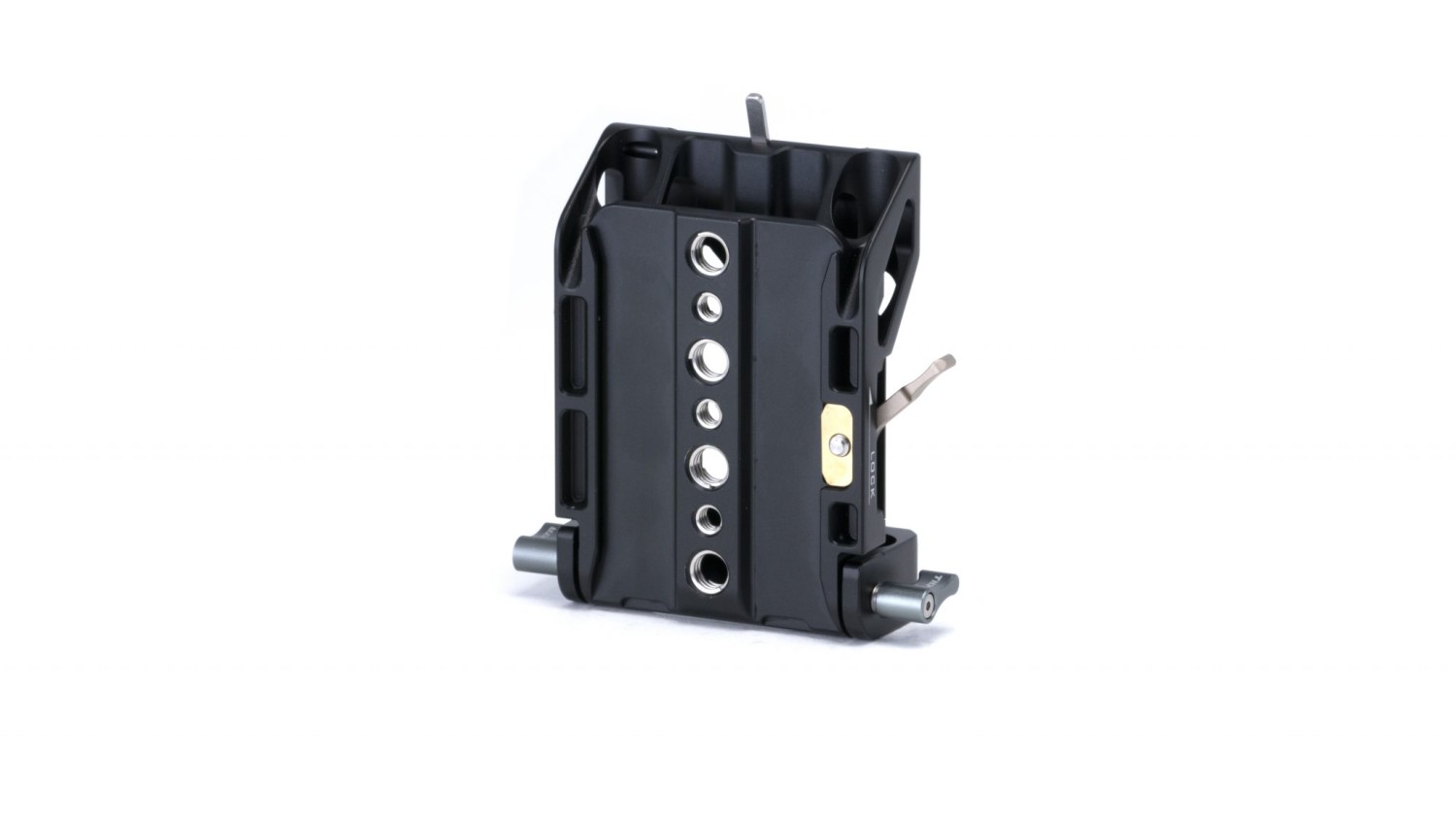

Odozdo dovetail ploča te navoji 1/4″-20 i 3/8″-16

Na donjoj strani nalazi se ležište koje se nastavlja na dovetail ploču Tilta Standard; na standard ARRI ploča se spaja preko dodatne višenamjenske ploče Tilta Standard to ARRI Standard. Tko dovetail ne koristi, ploču pričvrsti na tuđu pločicu za brzo otpuštanje navojima 1/4″-20 i 3/8″-16 — a vlastito pričvršćenje ima i Manfrotto pločica za brzo otpuštanje.

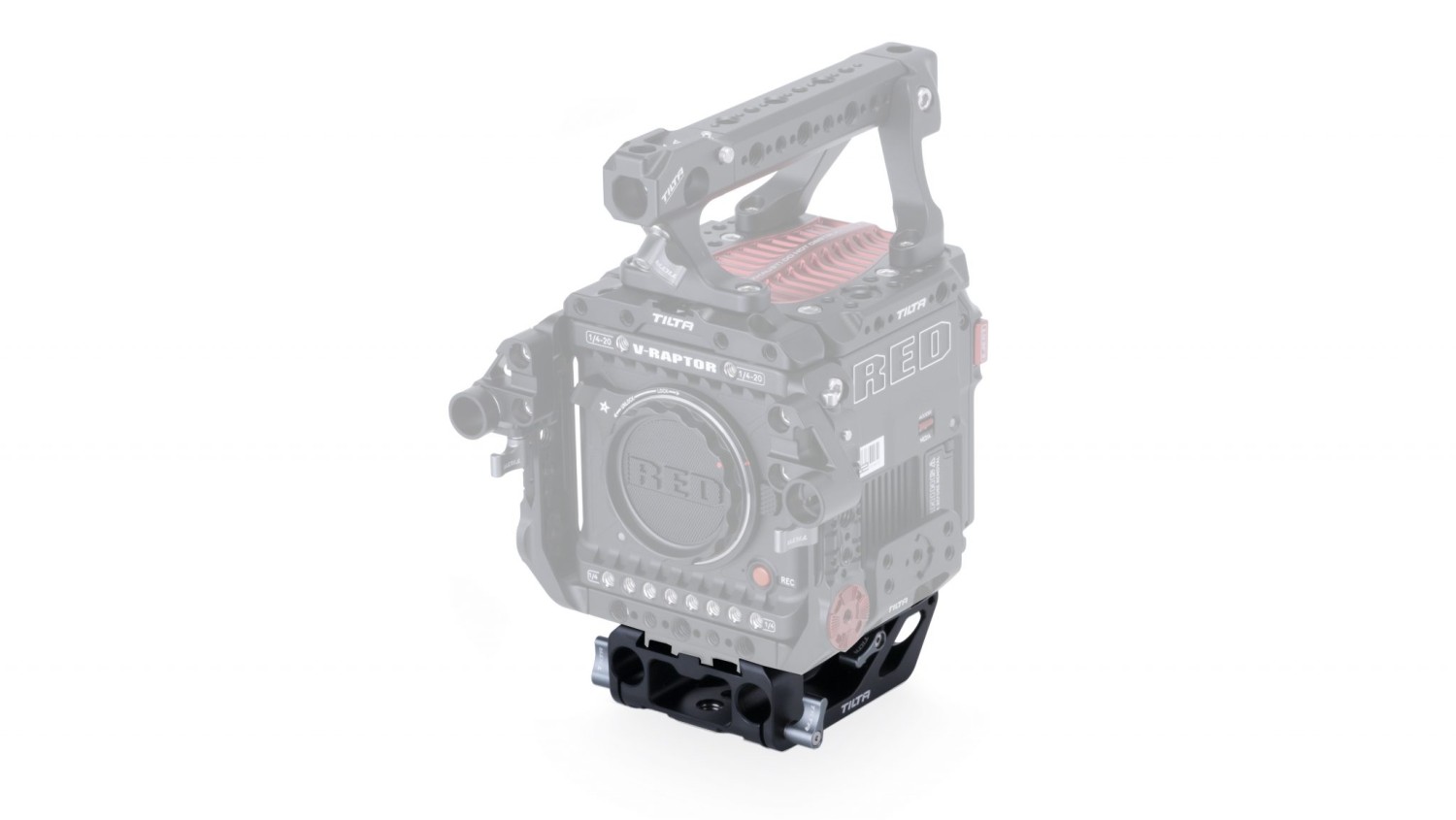

Temelj sklopa s kamerom RED V-RAPTOR

U sklopu je osnovna ploča onaj dio koji nosi sve ostalo: kamera u kavezu sjedi na njoj, šipke vode naprijed prema matte boxu, a odozdo cjelina sjeda na glavu stativa, ramenu potporu ili dovetail ploču. Konstrukcija je od aluminijske legure i nehrđajućeg čelika, ploča teži 349 g i sklop time gotovo ne opterećuje.

Kompatibilnost

Proizvođač ploču navodi za kameru RED V-RAPTOR i za kavez Tilta Full Camera Cage za RED V-RAPTOR.

Prema crtežu proizvođača ploča je kompatibilna s osnovnom pločom od 19 mm.

Spajanje na standard ARRI pretpostavlja dodatnu višenamjensku ploču Tilta Standard to ARRI Standard; ona nije dio isporuke.

Na što pripaziti

Pakiranje sadrži samo osnovnu ploču — u njemu nema ni kaveza, ni šipki od 15 mm, ni pločice za brzo otpuštanje.

Proizvođač ne objavljuje dimenzije same ploče; podatak „6,5 × 4,5 × 4″" u njegovoj tablici odnosi se na pakiranje, pa ga u specifikaciji ne navodimo.
