Tilta Battery Plate for Panasonic EVA1 - V Mount

Baterijska ploča Tilta BT-T86-V napaja Panasonic AU-EVA1 iz V-Mount baterije: u paketu je kabel za napajanje EVA1, uz to izlaz P-Tap 14,8 V i tri izlaza DC — dva 12 V i jedan 8 V — s kabelima za monitor, odašiljač ili motore za fokus. Adapter za šipke 15 mm pričvršćuje se vijcima na gornji ili donji rub ploče, pa na šipkama sjedi u bilo kojoj orijentaciji; dvije šipke 15 × 100 mm priložene su. Osmišljena za kavez Tilta za EVA1. Crna.

Tilta Battery Plate for Panasonic EVA1 — V-Mount baterijska je ploča osmišljena za rad s kavezom Tilta za Panasonic EVA1. Kamera s nje radi iz V-Mount baterije znatno većeg kapaciteta od originalnih baterija, a iz iste se baterije napaja i dodatna oprema — preko izlaza P-Tap i tri izlaza DC. Ista ploča postoji i u verziji Gold Mount.

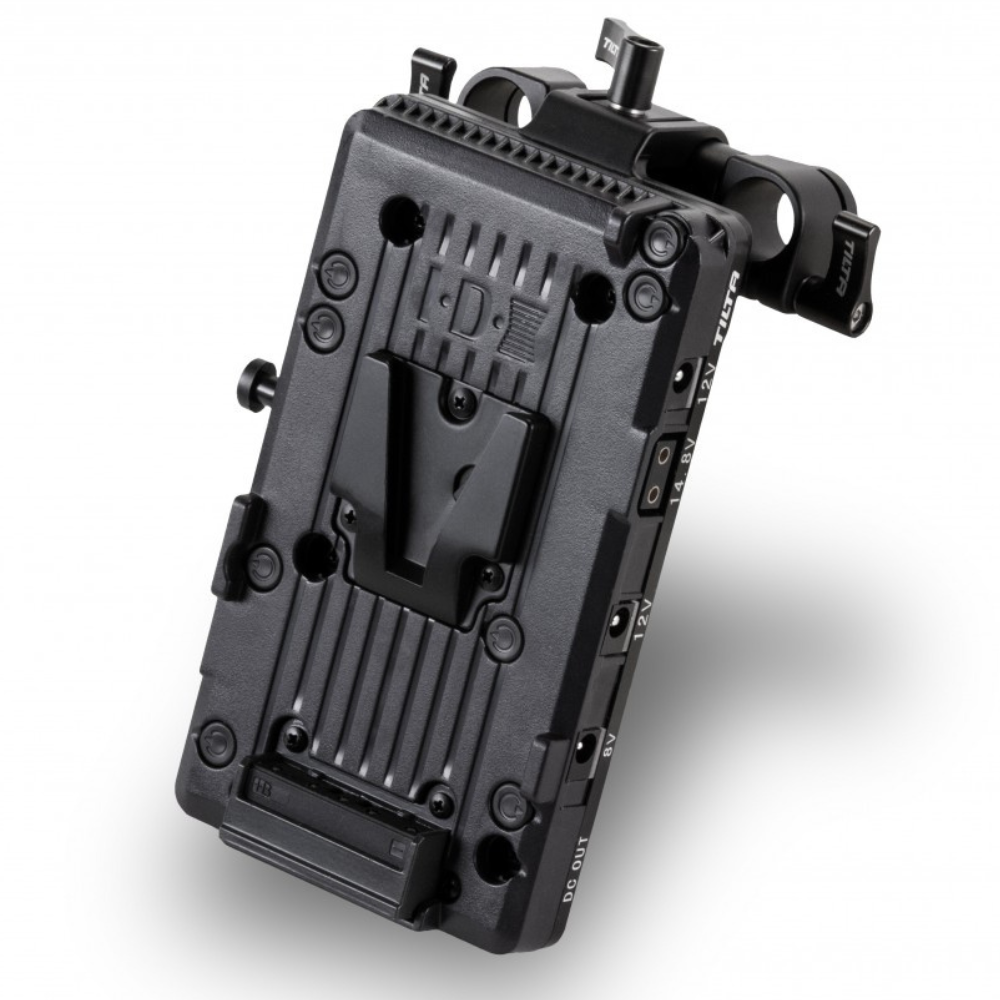

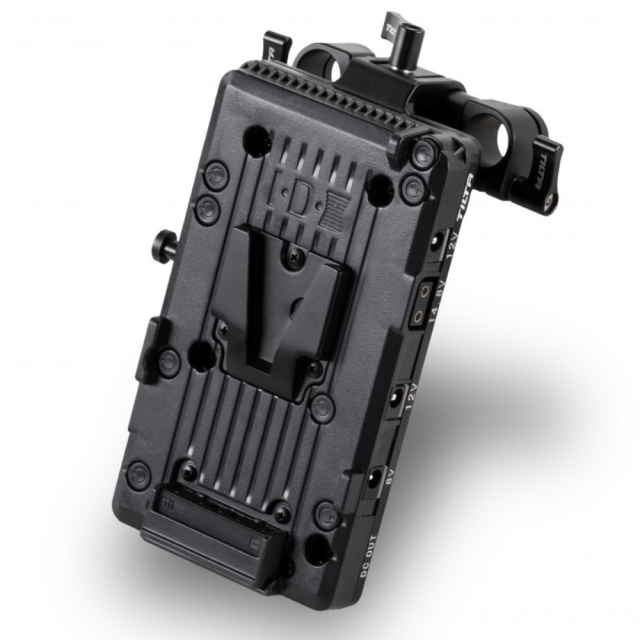

P-Tap i tri izlaza DC, kabeli u paketu

Kabel za napajanje EVA1 u paketu je, pa se kamera spaja odmah nakon raspakiravanja. Uz njega ploča ima izlaz P-Tap 14,8 V i tri izlaza DC — dva 12 V i jedan 8 V — te za njih kabel 12 V i kabel 8 V za monitor, video odašiljač ili motore za fokus. Iz jedne V-Mount baterije tako radi cijeli postav. V-Mount prihvat prima svaku V-Mount bateriju.

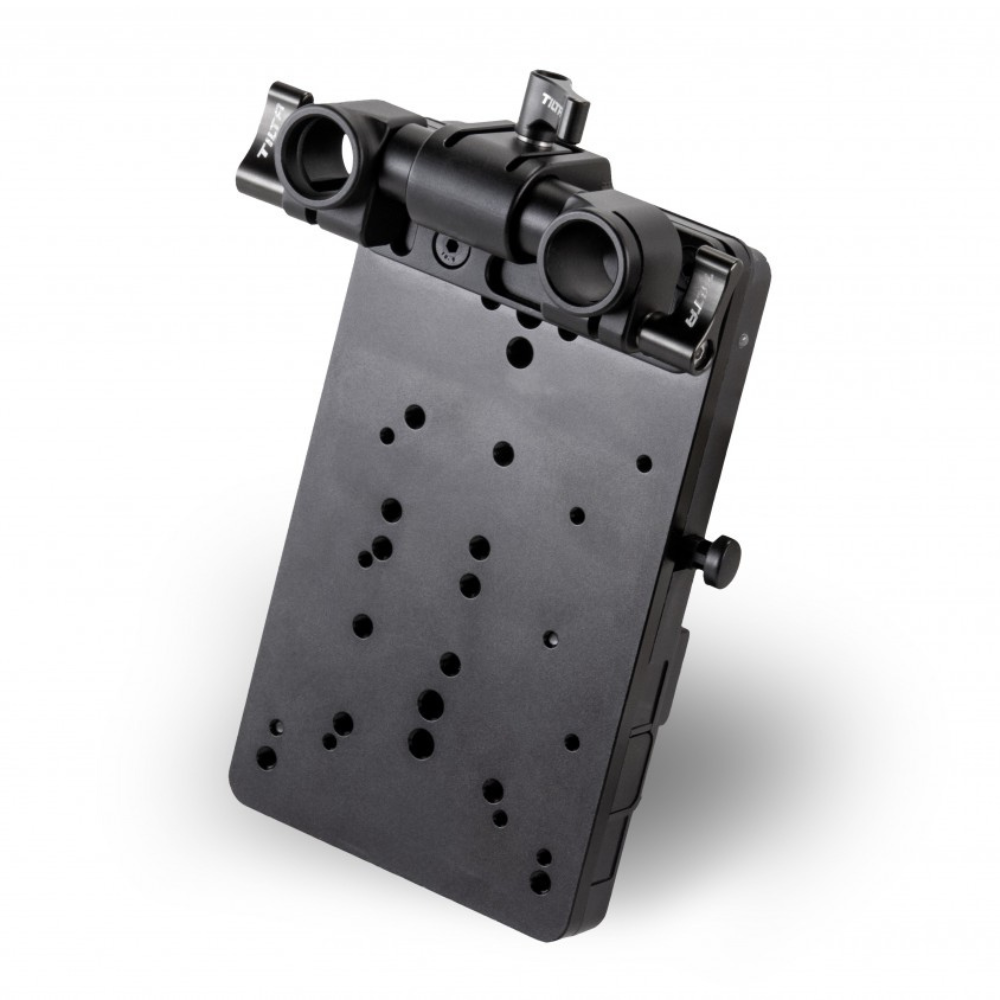

Adapter za šipke 15 mm u bilo kojoj orijentaciji

Na šipke se ploča montira adapterom za šipke 15 mm koji se vijcima pričvršćuje na gornji ili donji rub ploče — ovisno o tome kamo šipke vode i kako baterija treba sjediti. Dvije crne aluminijske šipke 15 × 100 mm u paketu su, pa ploča sjedi na stražnjoj strani kaveza bez dodatne kupnje. Tijelo je od aluminijske legure s elementima od nehrđajućeg čelika i ABS-a, u crnoj boji.

Napajanje Tilta: V-Mount i Gold Mount

Baterijske ploče Tilta imaju jedan zadatak: dovesti struju iz velike V-Mount ili Gold Mount baterije u kameru i do dodatne opreme, kako bi se zamjene baterija svele na minimum. Svaka ploča postoji u obje izvedbe — V-Mount i Gold Mount (Anton Bauer) — i energiju razvodi preko izlaza P-Tap, USB-C i dvopolnih LEMO, za koje Tilta nudi kabele za napajanje pojedinih kamera, monitora i video odašiljača. Ploče za određeno kućište montiraju se u odjeljak za bateriju ili na kavez, univerzalne ploče na šipke 15 mm. Ovaj je dio jedan od njih.
