Tilta P-Tap to USB-C Power Cable (50cm)

Tilta TCB-PTAP-USBC-50 je kabel za napajanje iz izlaza P-Tap (D-Tap) baterijske ploče na utikač USB-C, namijenjen isključivo motoru Nucleus Nano II. Motoru dovodi 14,8 V umjesto napona uobičajenog izvora USB-C, pa motor ima veći okretni moment na tvrdim vintage objektivima i zoomovima. Duljina 50 cm, masa 60 g. Za ručni kotačić Nano II i druge uređaje USB-C ne smije se koristiti.

Tilta TCB-PTAP-USBC-50 napaja motor Nucleus Nano II izravno iz baterije V-Mount ili Gold Mount. Preko USB-C motor iz uobičajenog izvora dobiva niži napon; iz izlaza P-Tap dobiva 14,8 V i na tvrdom prstenu za fokus ili dugom zoomu ima osjetno više snage.

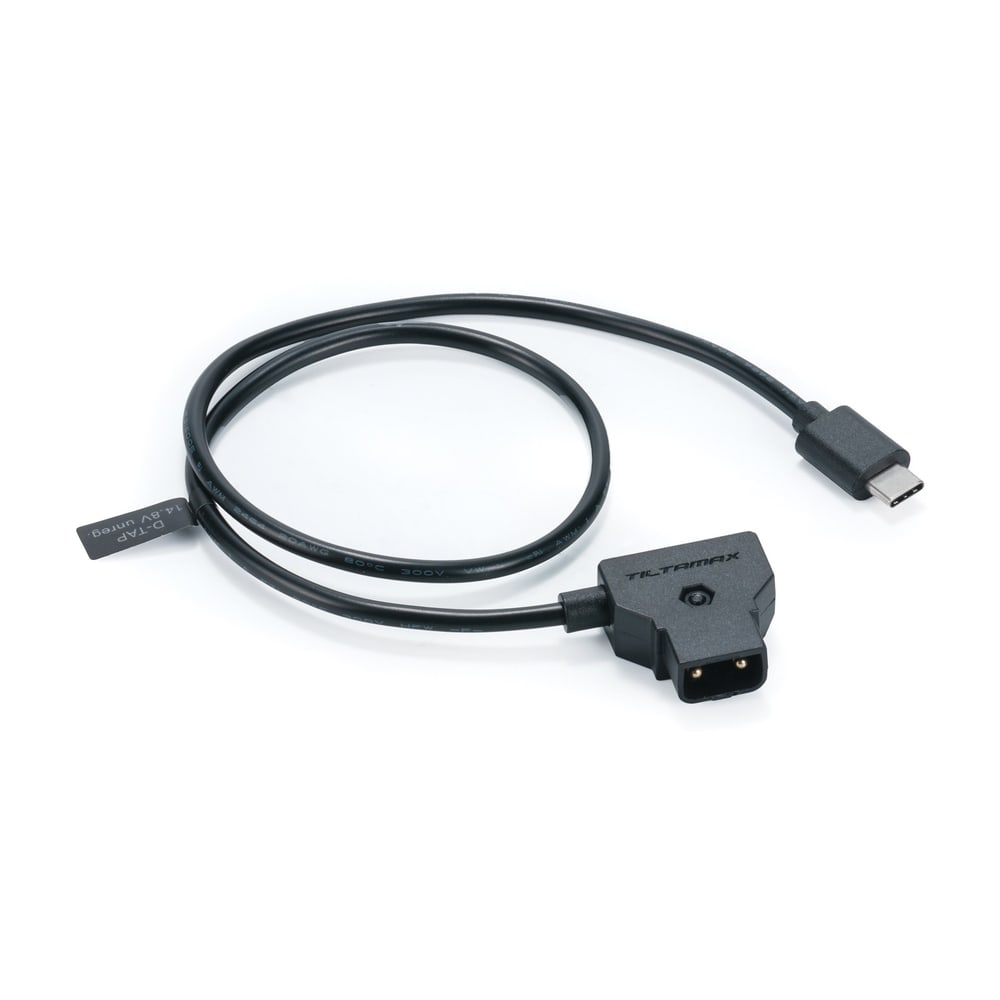

P-Tap na ploči, USB-C u motoru

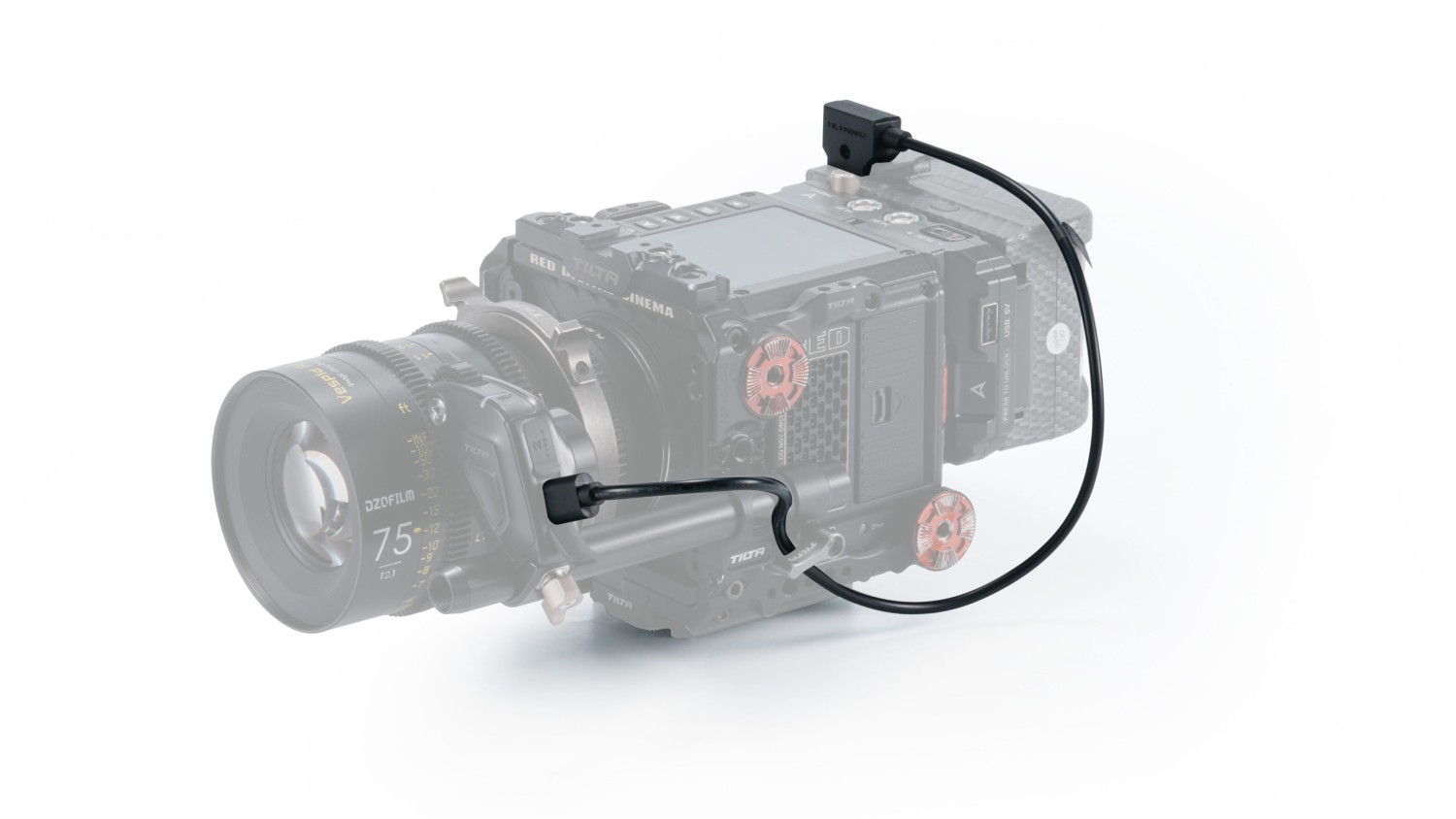

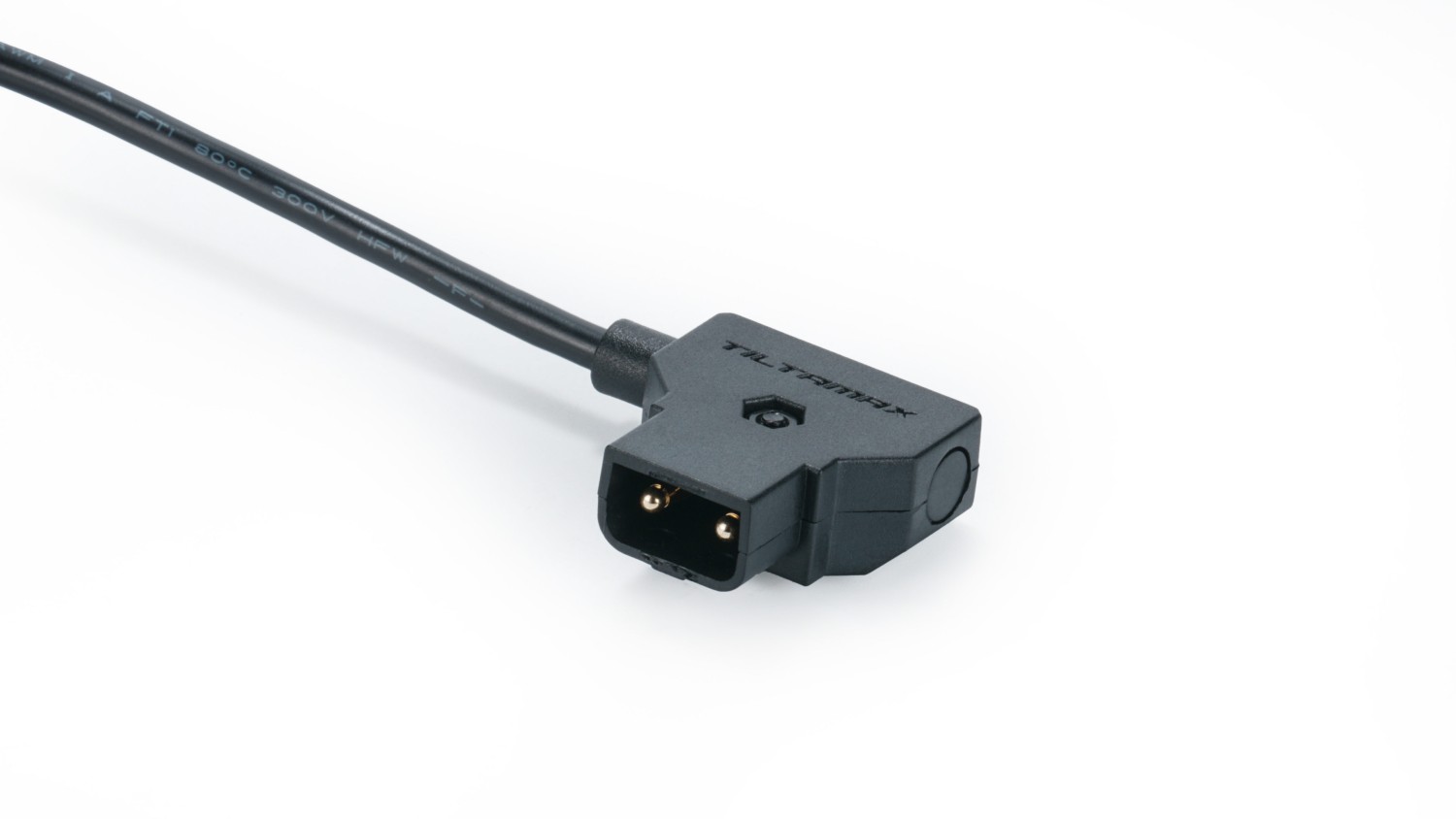

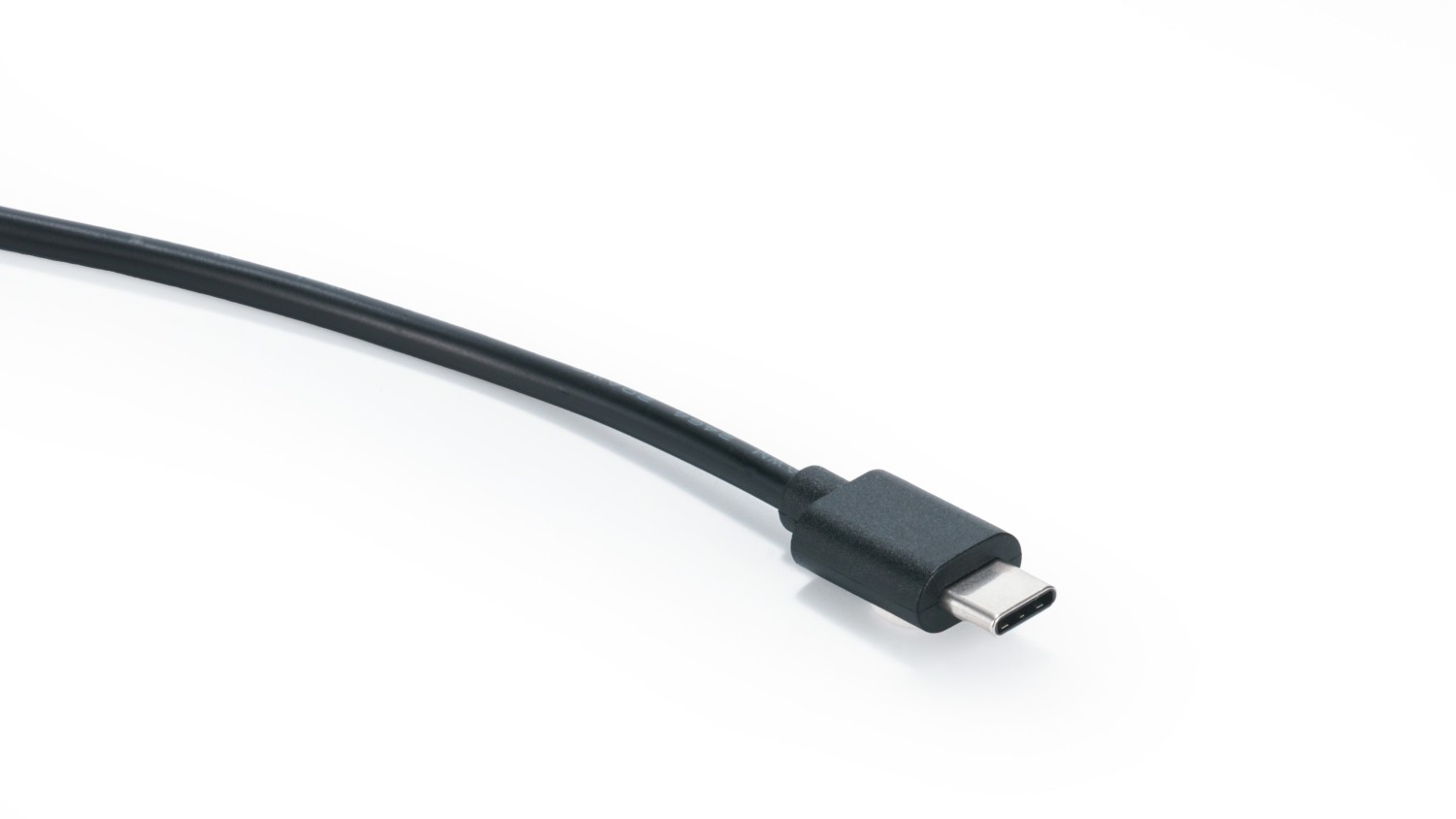

Utikač P-Tap (D-Tap) spaja se na izlaz baterijske ploče ili baterijske osnovne ploče Tilta na kavezu — sve ploče V-Mount i Gold Mount imaju taj izlaz. Drugi kraj je utikač USB-C koji sjeda u priključak napajanja motora Nucleus Nano II. Kabel je ravan, s bakrenim vodičima i crnim plaštem, dug 50 cm, pa doseže od ploče straga na kavezu do motora na šipkama od 15 mm ispred kamere.

14,8 V za veći okretni moment — samo za motor Nano II

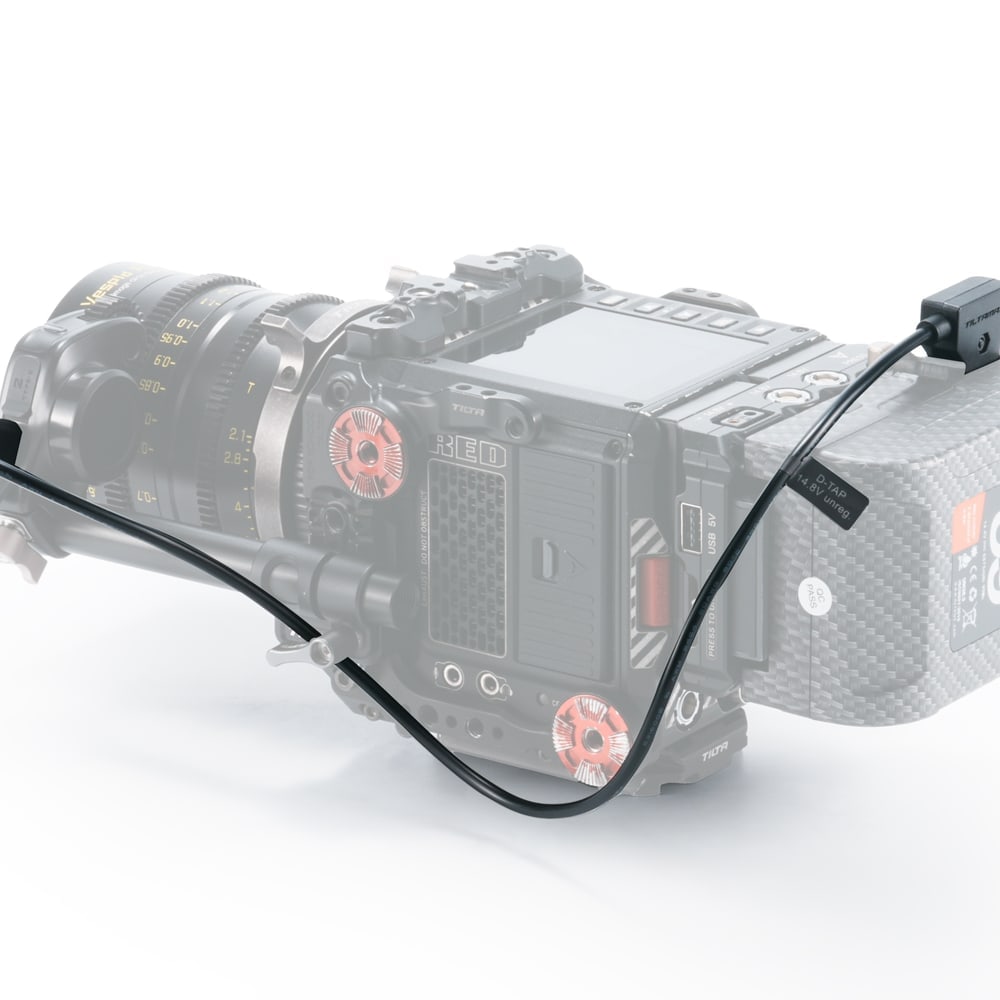

Kabel motoru dovodi napon P-Tap od 14,8 V, dakle više od uobičajenog izvora USB-C. Motor Nucleus Nano II s njim ima veći okretni moment, što se osjeti na tvrdim vintage objektivima i dugim zoomovima, gdje slabije napajanje nije dovoljno. Upravo zato je kabel namijenjen samo motoru Nano II: ručni kotačić Nano II ni drugi uređaj USB-C ne smiju se na njega spojiti. Na slici je motor Nano II na kameri RED Komodo, napajan s ploče iza kamere.

Kabeli Tilta

Serija kabela Tilta TCB povezuje kameru, bateriju i dodatnu opremu na rigu: napajanje s V-Mount ili Gold Mount ploče preko P-Tapa, 2-pinskog Lemo, 3-pinskog Fischer ili koaksijalnog DC priključka, USB-C PD za monitore i ručke, 7-pinski upravljački kabeli za sustav Nucleus te HDMI ili BNC za sliku. Duljine su odabrane prema rigu — kratke za kavez, dulje do ruku i baterija; ovaj je kabel jedan od njih.
