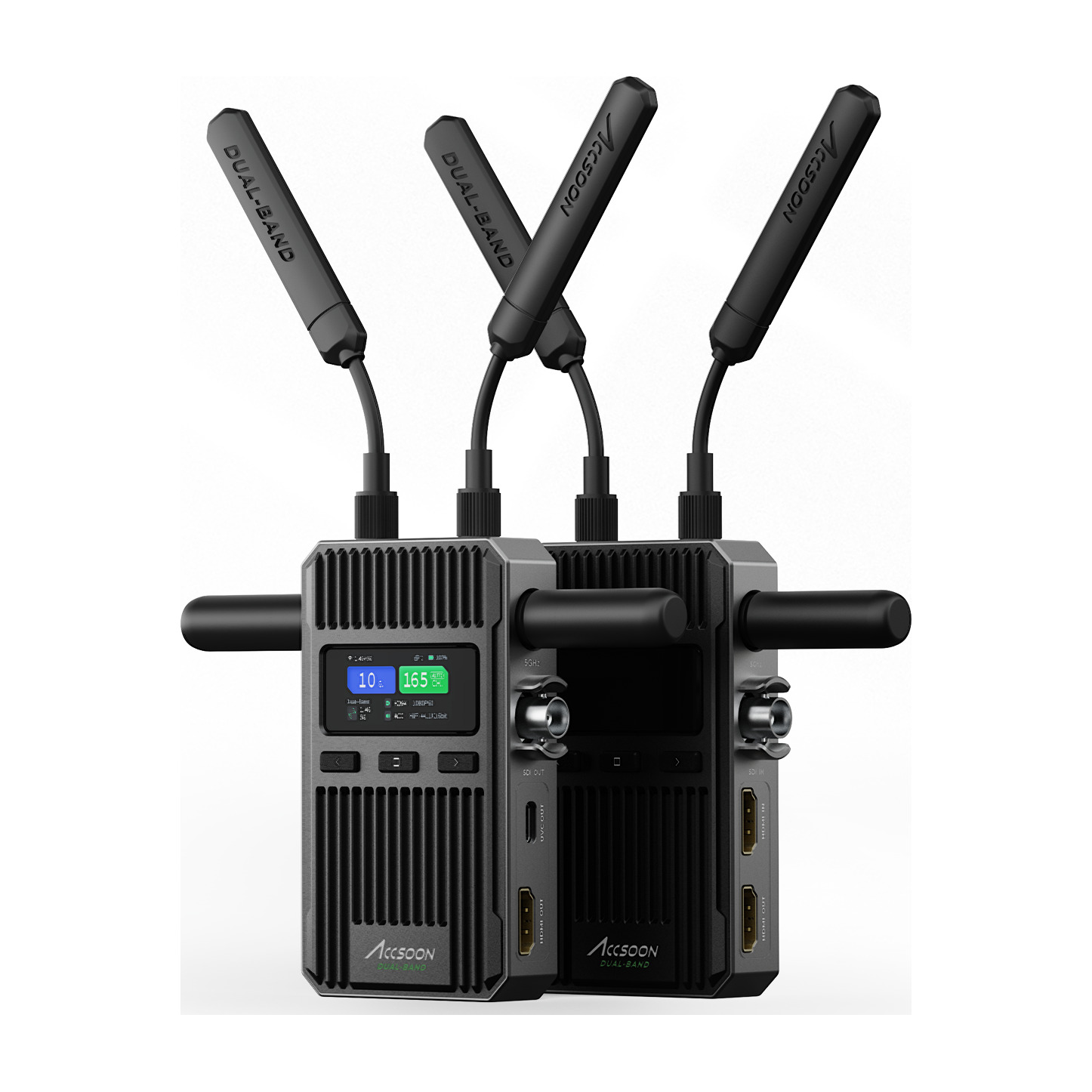

Accsoon CineView 2 SDI set

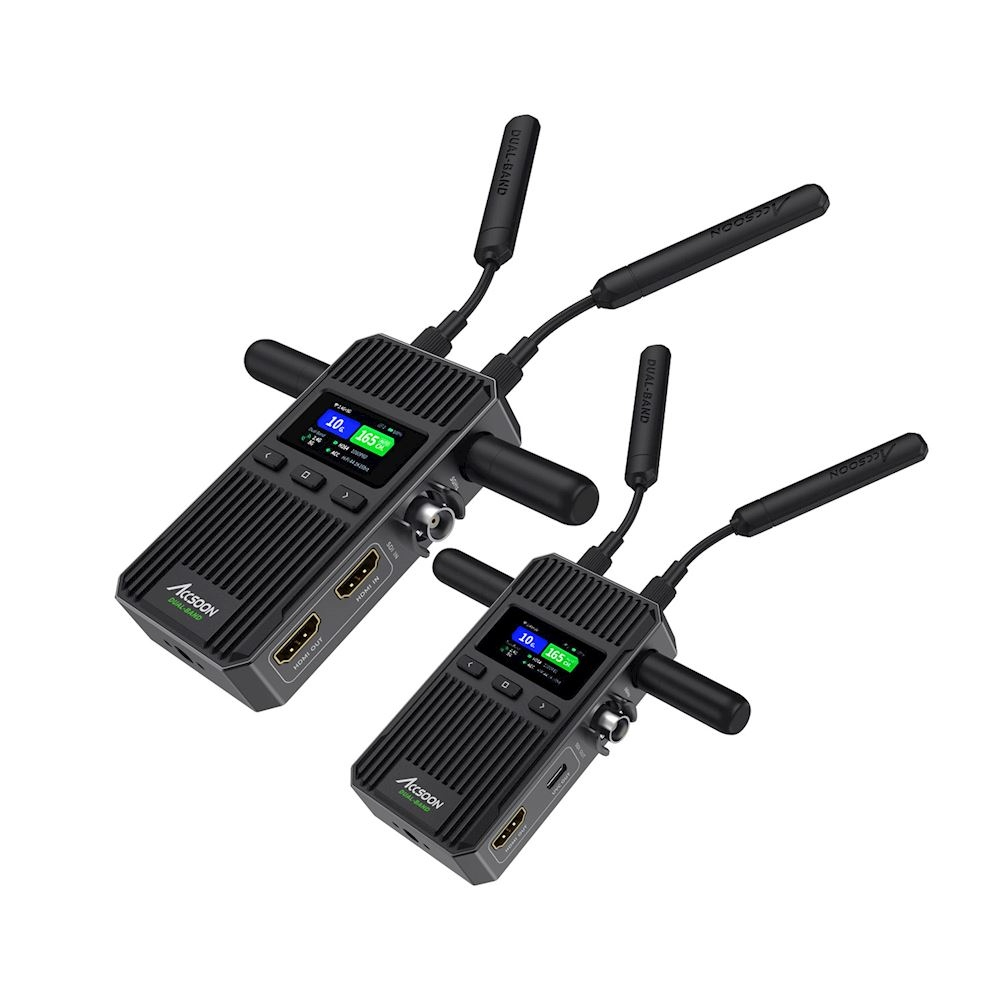

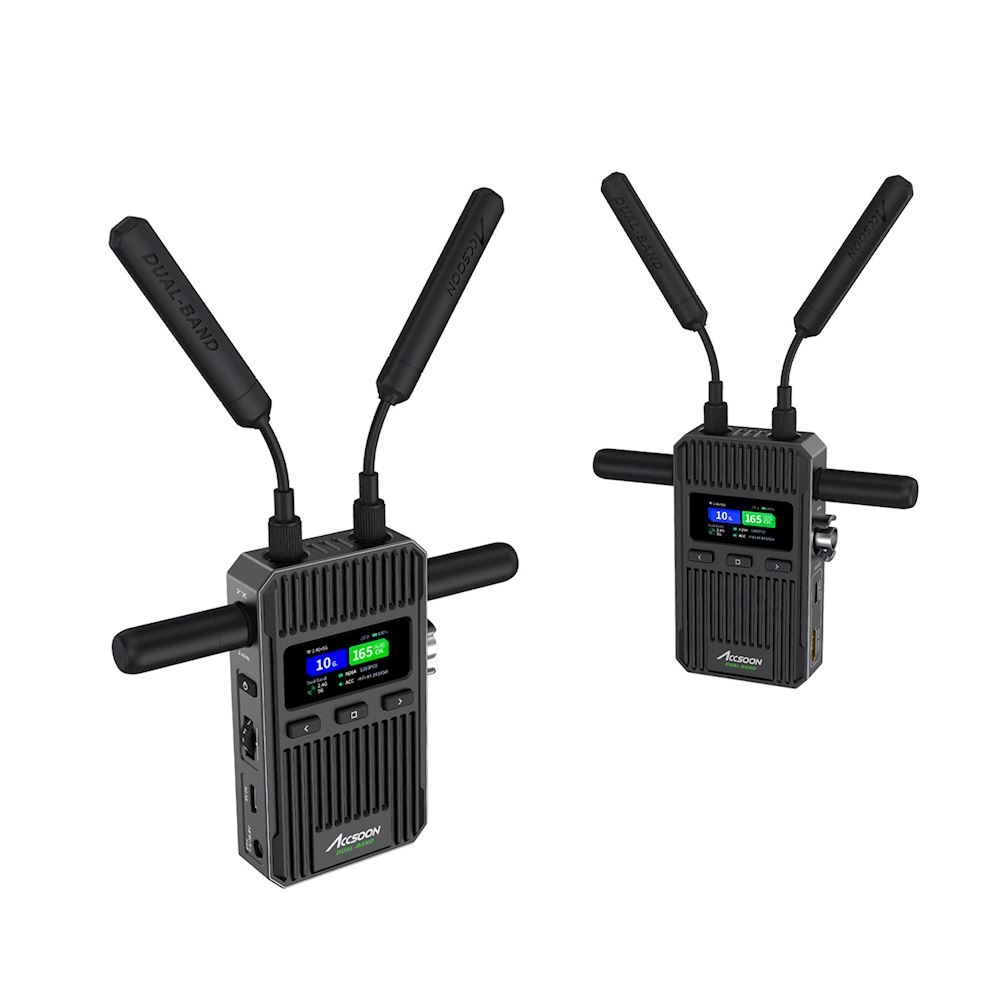

Accsoon CineView 2 SDI 1TX + 1RX je bežični monitoringski komplet za filmske ekipe, redatelje i mobilni nadzor. Veza prenosi Full HD do 60p koristeći H.264 kodek istovremeno na frekvencijskim opsezima od 2,4 i 5 GHz, s latencijom sustava manjom od 50 ms (ne računajući kameru) i dometom do 450 m u vidnom polju bez prepreka ili smetnji. Komplet uključuje jedan predajnik i jedan prijemnik za daljinski Full HD nadzor putem SDI, HDMI ili USB-C UVC. Jedan TX može ukupno opsluživati do četiri bežična prijemnika. Svaka jedinica ima aluminijsko kućište bez ventilatora, 1,47-inčni LCD zaslon u boji i napaja se NP-F baterijama, putem DC 7,4–16,8 V ili USB-C 5 V / 3 A. TX podržava DCI/UHD HDMI 4K60 s lokalnim HDMI loop-out priključkom; bežični prijenos ostaje u Full HD rezoluciji. RX ima HDMI, SDI i zaseban USB-C UVC video izlaz za računalo. Baterije, kabeli i oprema za nadzor prodaju se zasebno.

ACCSOON CINEVIEW 2 SDI · 1TX + 1RX

Bežični video za produkcijske ekipe

Komplet uključuje jedan predajnik i jedan prijemnik za daljinski Full HD nadzor putem SDI, HDMI ili USB-C UVC.

Full HD 60p450 m,<50 ms

Pregled na strani kamere

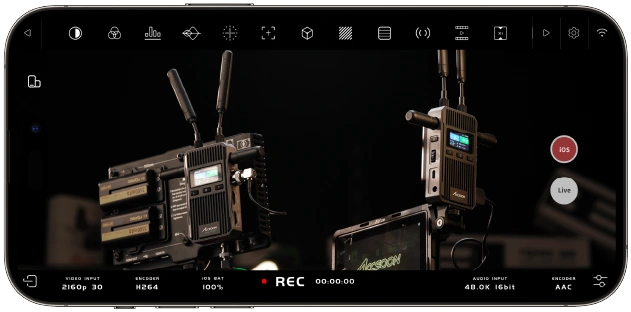

Fotografija u aplikaciji proizvođača prikazuje predajnik kamere CineView 2 SDI i prikaz uživo na mobilnom uređaju. Povežite SDI ili HDMI izlaz kamere s TX-om. Telefon prima signal izravno putem aplikacije Accsoon SEE, dok kompatibilni hardverski prijemnik (RX) napaja monitor na daljinu. Kamera, mobilni uređaj i monitori nisu uključeni u paket.

4K lokalno, Full HD bežično

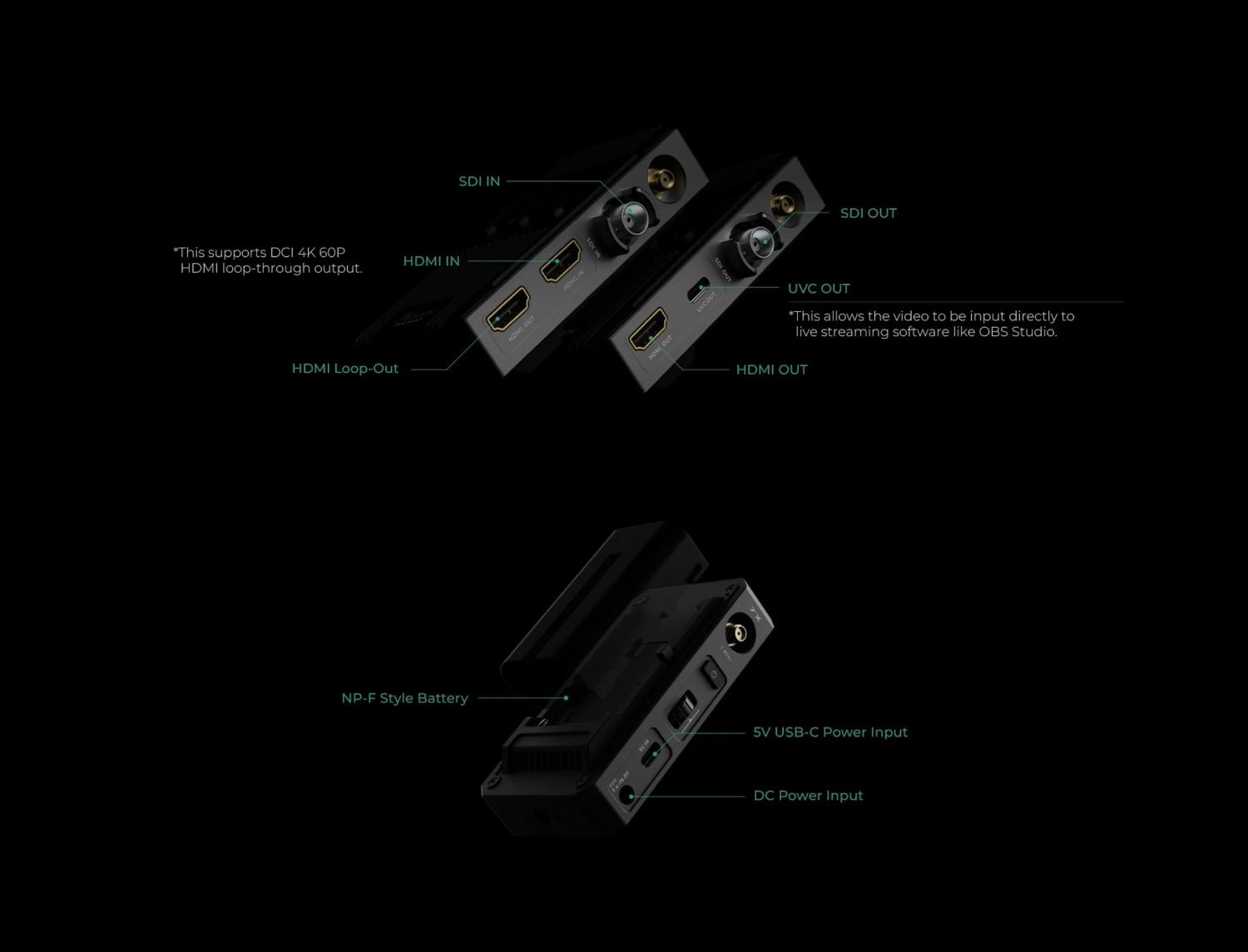

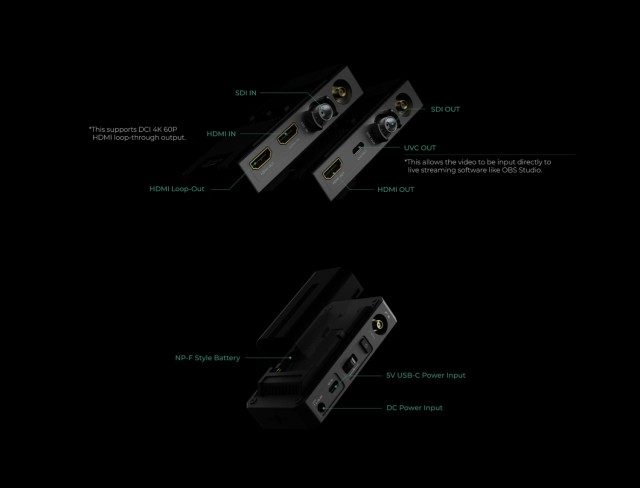

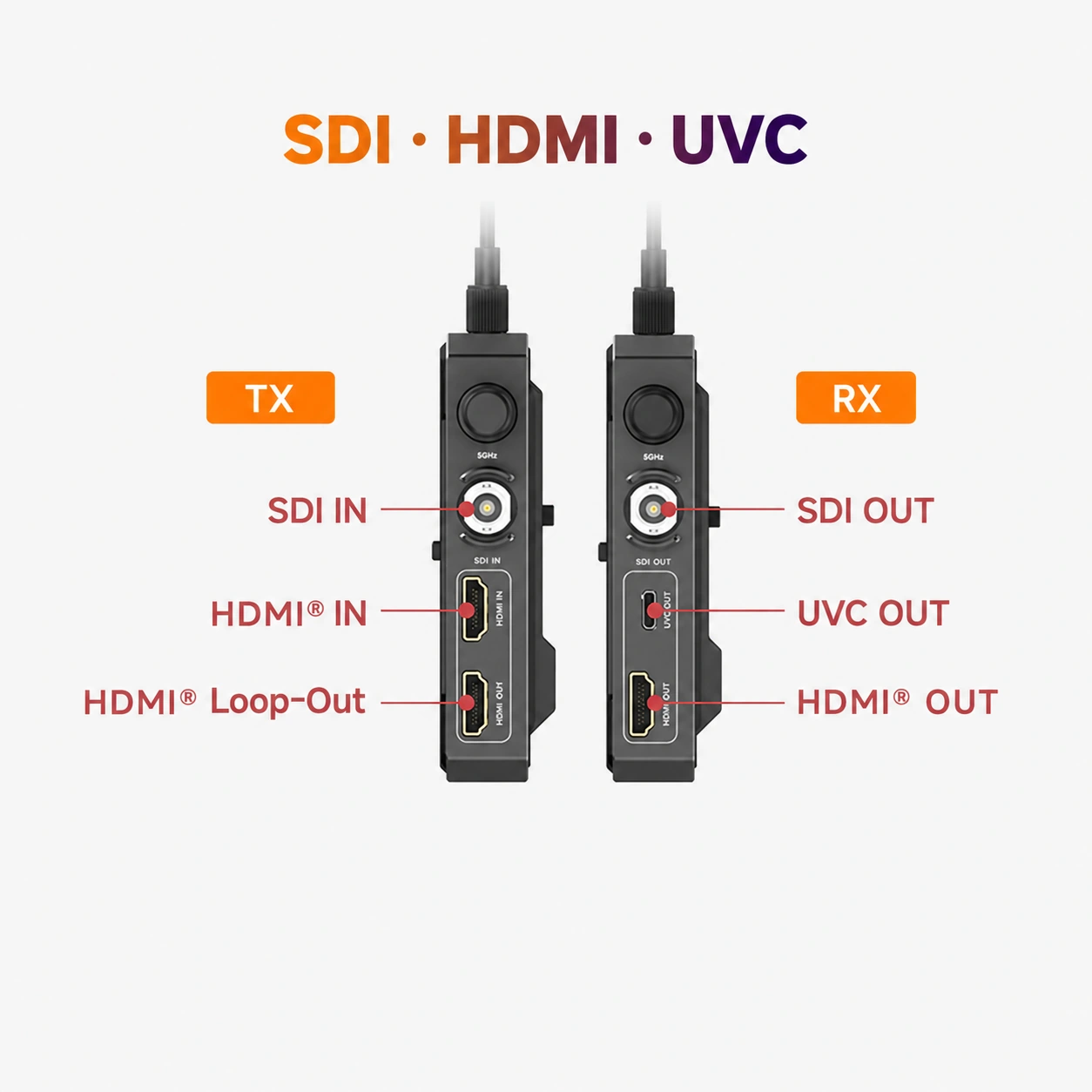

TX prihvaća SDI i HDMI te osigurava lokalni HDMI loop-out. I HDMI ulaz i lokalni loop-out podržavaju DCI/UHD 4K do 60p; međutim, bežični prijenos i RX izlazi ostaju u Full HD rezoluciji do 60p. TX prihvaća 3G-SDI razine A/B; RX izlazi putem SDI razine A, HDMI-ja i USB-C UVC-a. Dijagram razdvaja ulaze TX-a na lijevoj strani od izlaza RX-a na desnoj strani. Ovaj paket sadrži obje jedinice.

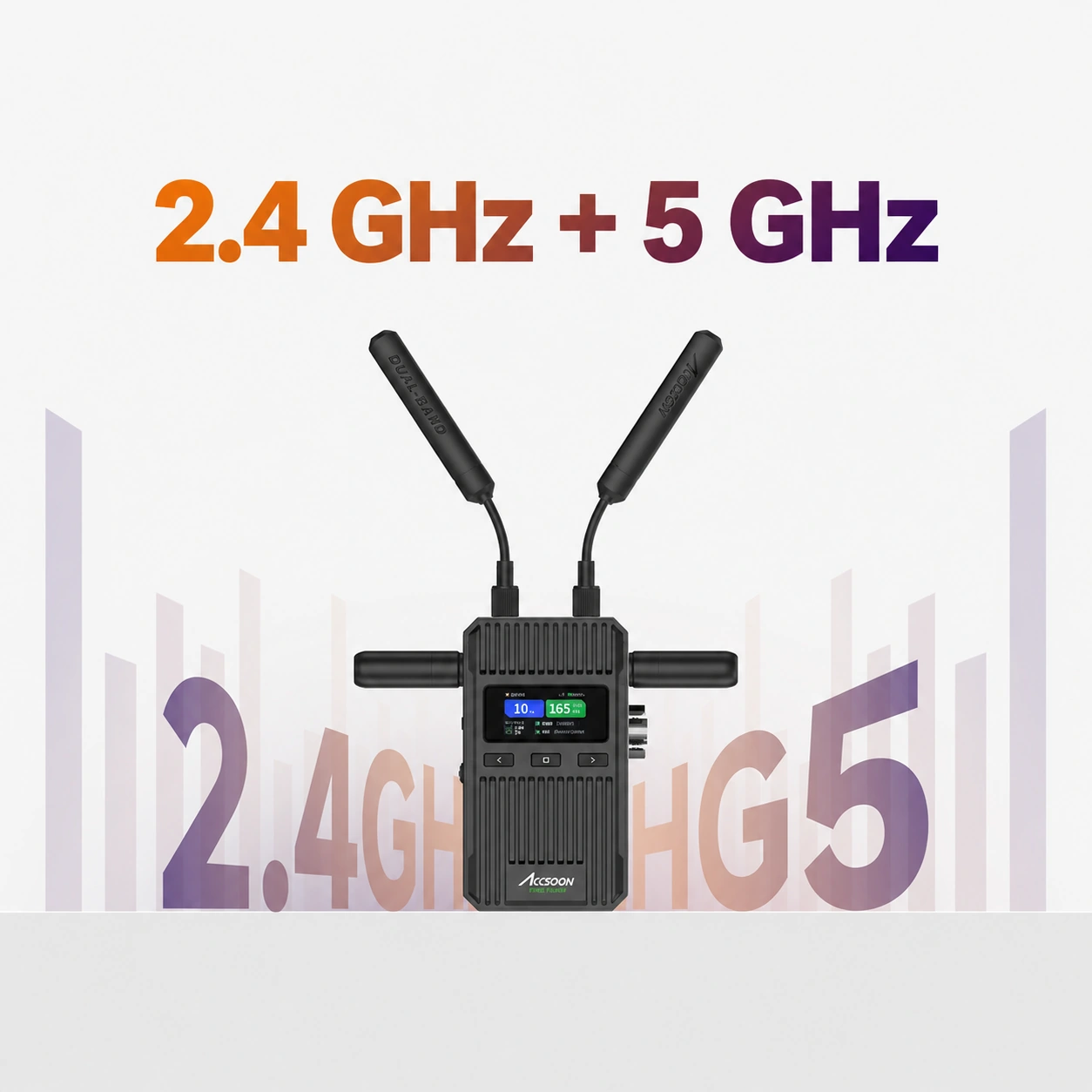

Dva pojasa istovremeno

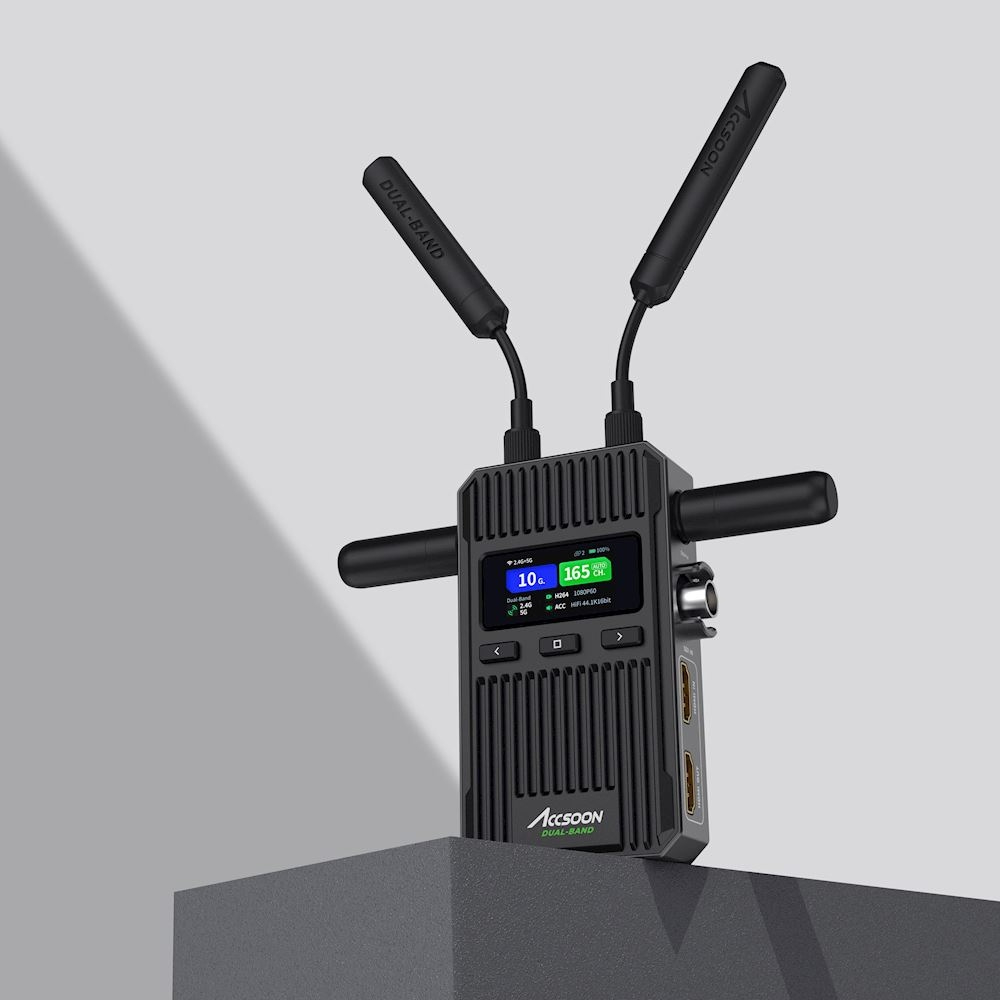

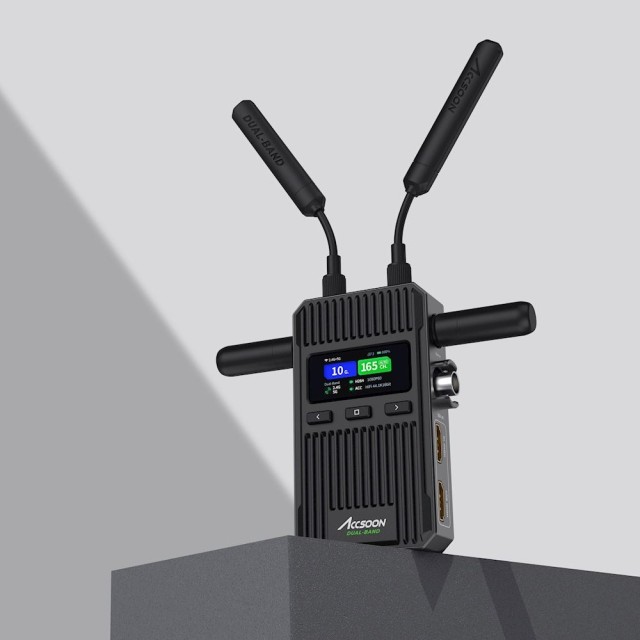

CineView 2 SDI prenosi sliku istovremeno na frekvencijskim opsezima od 2,4 i 5 GHz. Prijemnik koristi oba toka podataka za pouzdaniju prijenos. Dvije duže antene na vrhu i dvije kraće bočne antene dio su novog dizajna ove generacije. To ne uklanja smetnje ili prepreke; i dalje morate pravilno pozicionirati jedinice za pouzdani pregled.

Domet za kretanje kamere

Proizvođač navodi domet do 450 m uz izravnu vidnu liniju, bez prepreka i smetnji. Latencija sustava je ispod 50 ms, ne uključujući latenciju kamere. Zidovi, radio promet i položaj prijamnika mogu smanjiti stvarni domet. Ilustracija prikazuje navedeni domet, a ne zajamčenu vezu u bilo kojem okruženju.

Jedan predajnik, četiri uređaja

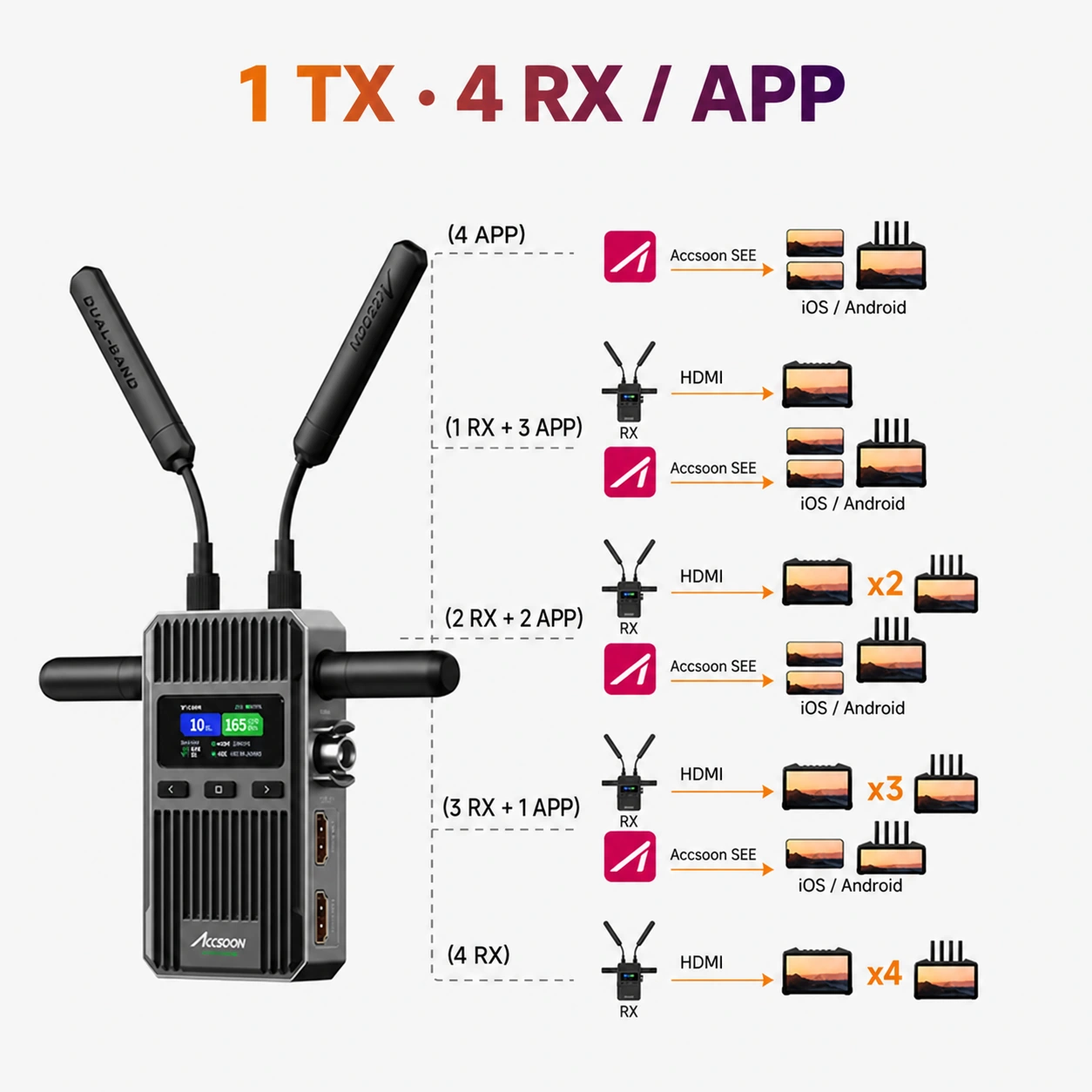

Jedan TX može opsluživati najviše četiri bežična prijemnika: kompatibilne RX jedinice ili telefone/tablete s aplikacijom Accsoon SEE. Pet linija na dijagramu predstavlja alternativne kombinacije, a ne pet istovremenih veza. Žičani monitor spojen na RX ili lokalni HDMI monitor spojen na TX ne zauzima dodatni bežični slot. Priloženi RX zauzima jedan slot, a preostala tri su dostupna za druge uređaje.

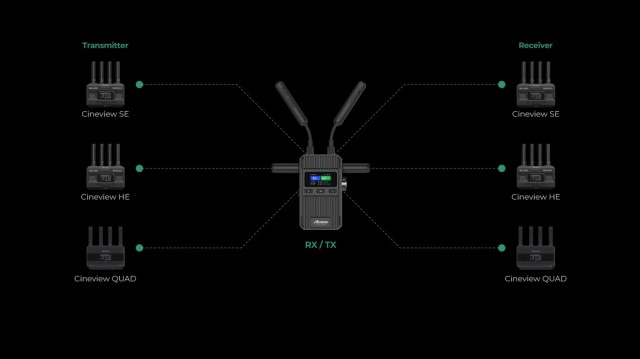

Proširenje CineView postavke

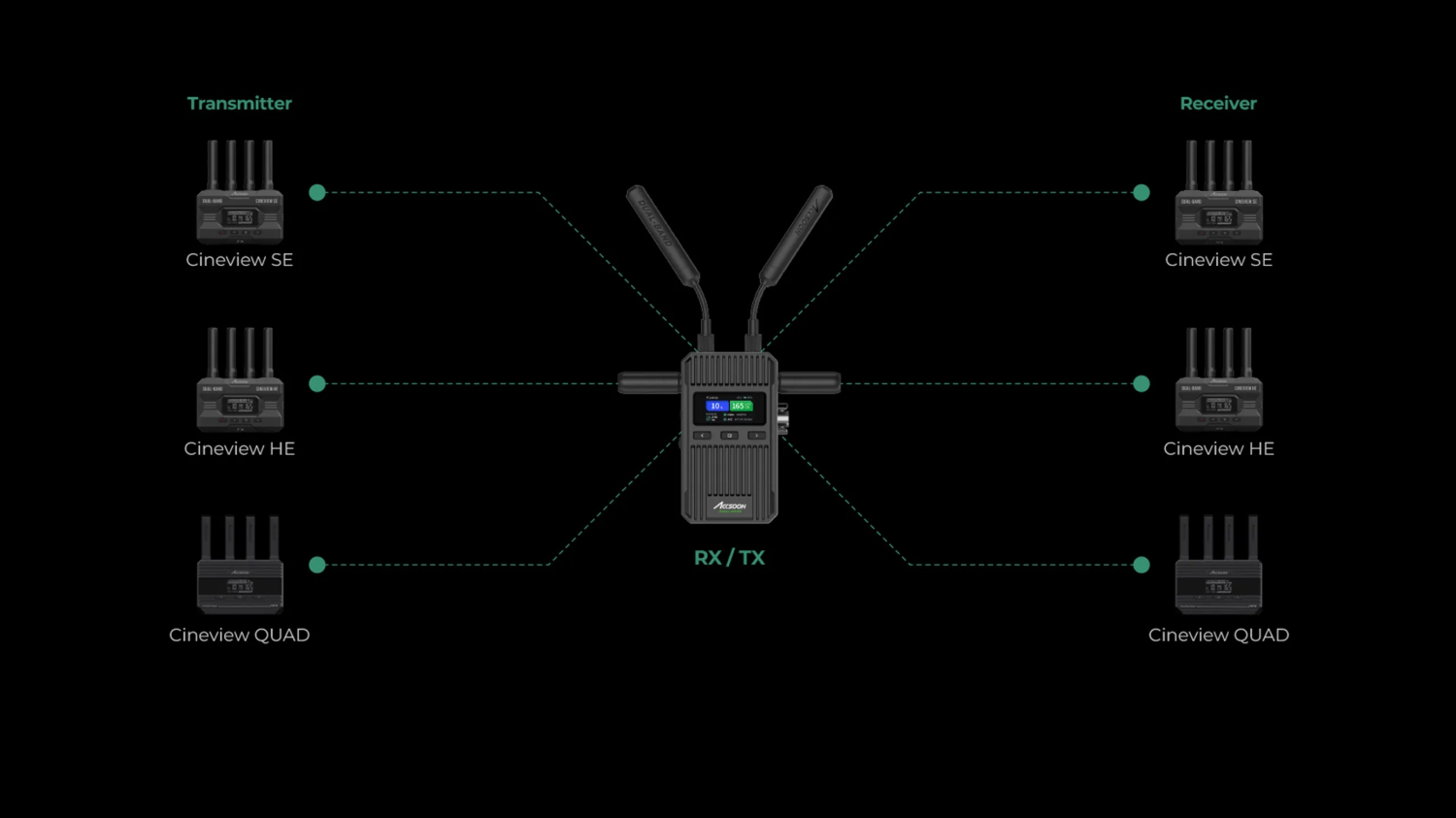

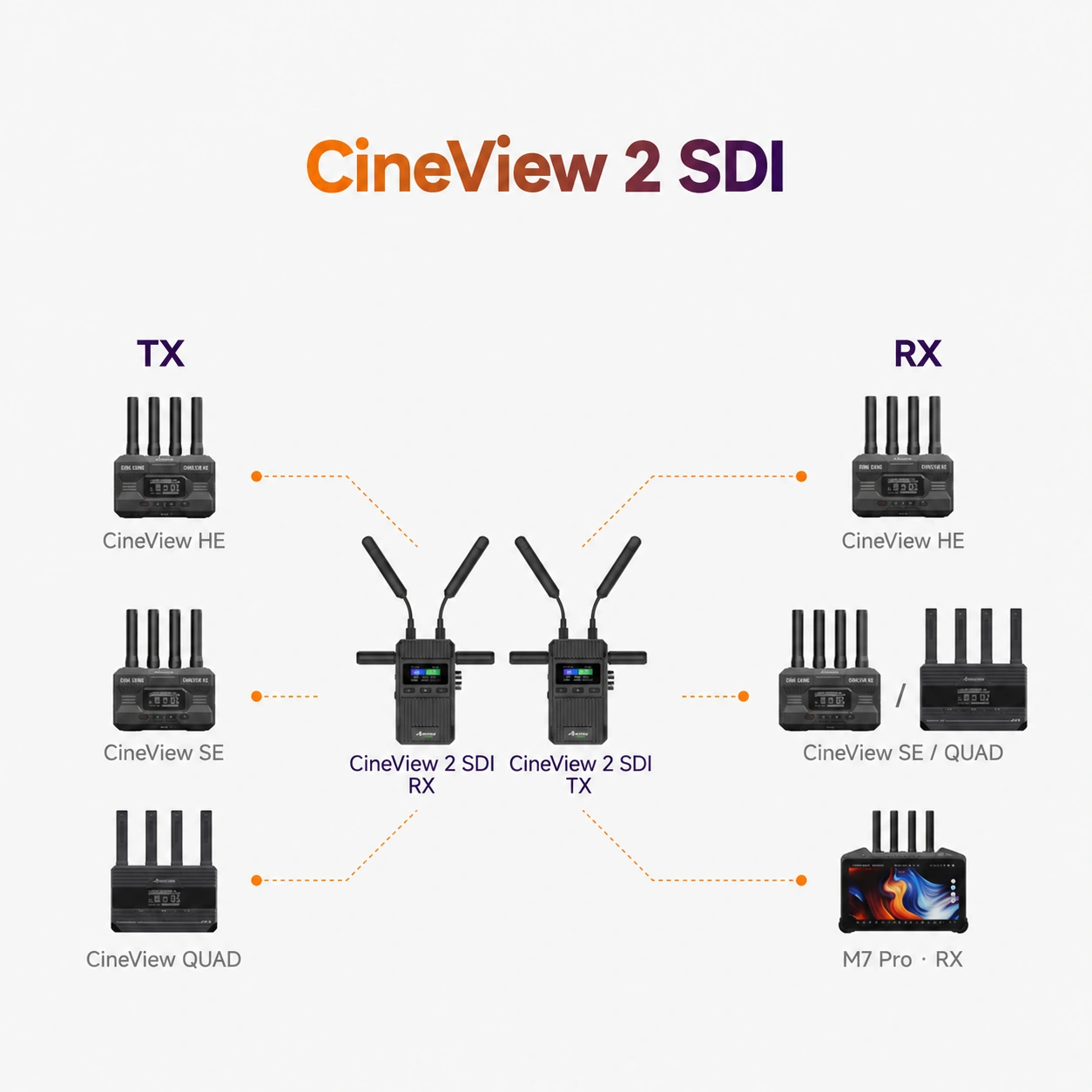

Prema proizvođaču, CineView 2 SDI je kompatibilan s modelima CineView SE, HE i Quad. Njegova TX jedinica može također isporučiti signal na monitor CineView M7 Pro u RX načinu rada. Dijagram prikazuje moguća uparivanja predajnika i prijemnika; ne podrazumijeva da su svi prikazani uređaji uključeni u paket. Molimo provjerite uloge TX/RX i zajednički podržani video format.

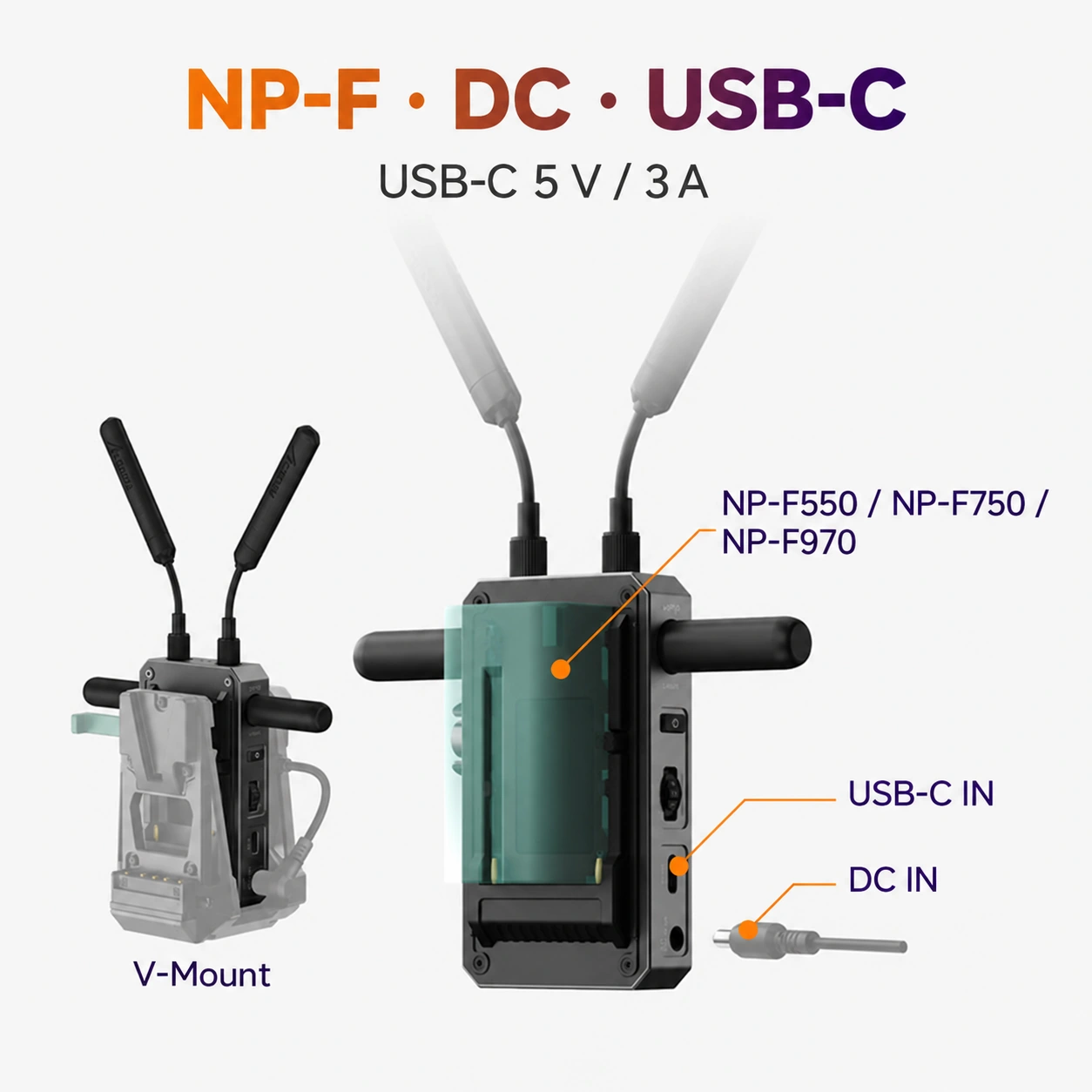

Tri opcije napajanja

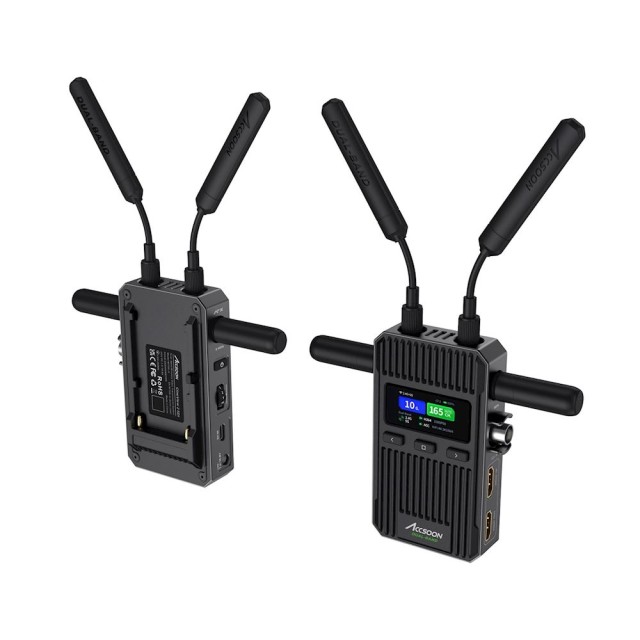

Svaka jedinica može se napajati NP-F550/750/970 baterijom, DC naponom od 7,4–16,8 V ili putem zasebnog USB-C ulaza za napajanje od 5 V / 3 A, prema priručniku v2.0. DC utičnica od 5,5 × 2,1 mm je središnje pozitivna. Potrošnja energije odašiljača (TX) manja je od 6 W, a primatelja (RX) manja od 5 W. Prikazani V-Mount napajanje zahtijeva zaseban adapter; baterije, napajanja i kabeli prodaju se zasebno.

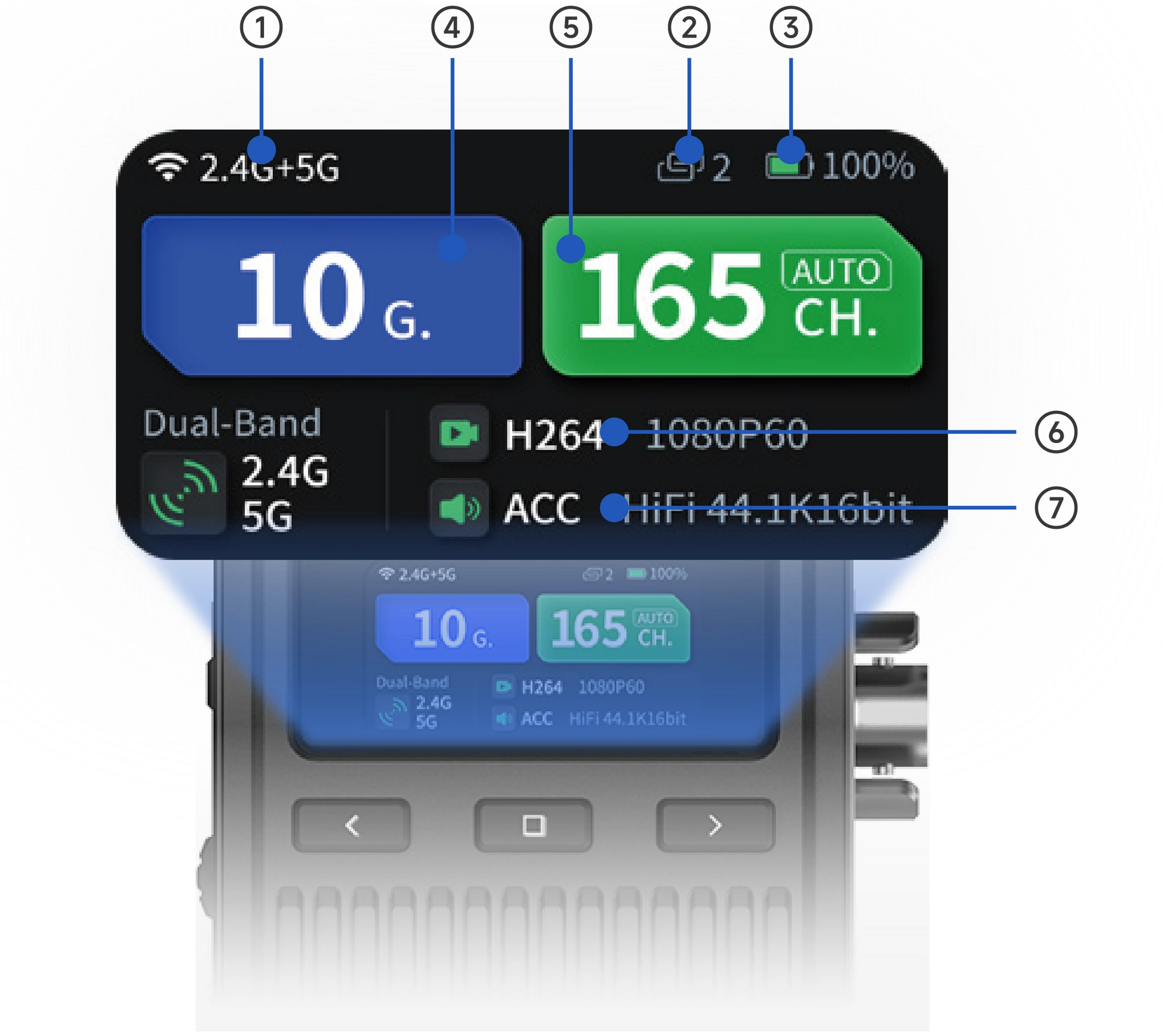

Status veze na zaslonu

1,47-inčni LCD zaslon u boji prikazuje sljedeće na numeriranom dijagramu: 1 snaga signala, 2 broj priključenih uređaja, 3 status baterije, 4 grupa, 5 kanal, 6 format videosignala i 7 audio. Postavite istu grupu na TX i RX i potvrdite promjenu ponovnim pokretanjem. TX u načinu rada AUTO (A) pri pokretanju odabire odgovarajući kanal; RX prati predajnik.

Odabir načina rada prema uvjetima

Izbornik uređaja nudi načine rada HQ, NOR i SPD. Način rada HQ daje prednost kvaliteti slike, NOR nudi uravnotežene performanse, a SPD daje prednost brzini. Prilagodite svoj odabir okruženju i zahtjevima za gledanje. Za prijenos uživo putem mobilne aplikacije slijedite priručnik; primjer u nastavku odgovara stvarnom sučelju uređaja.

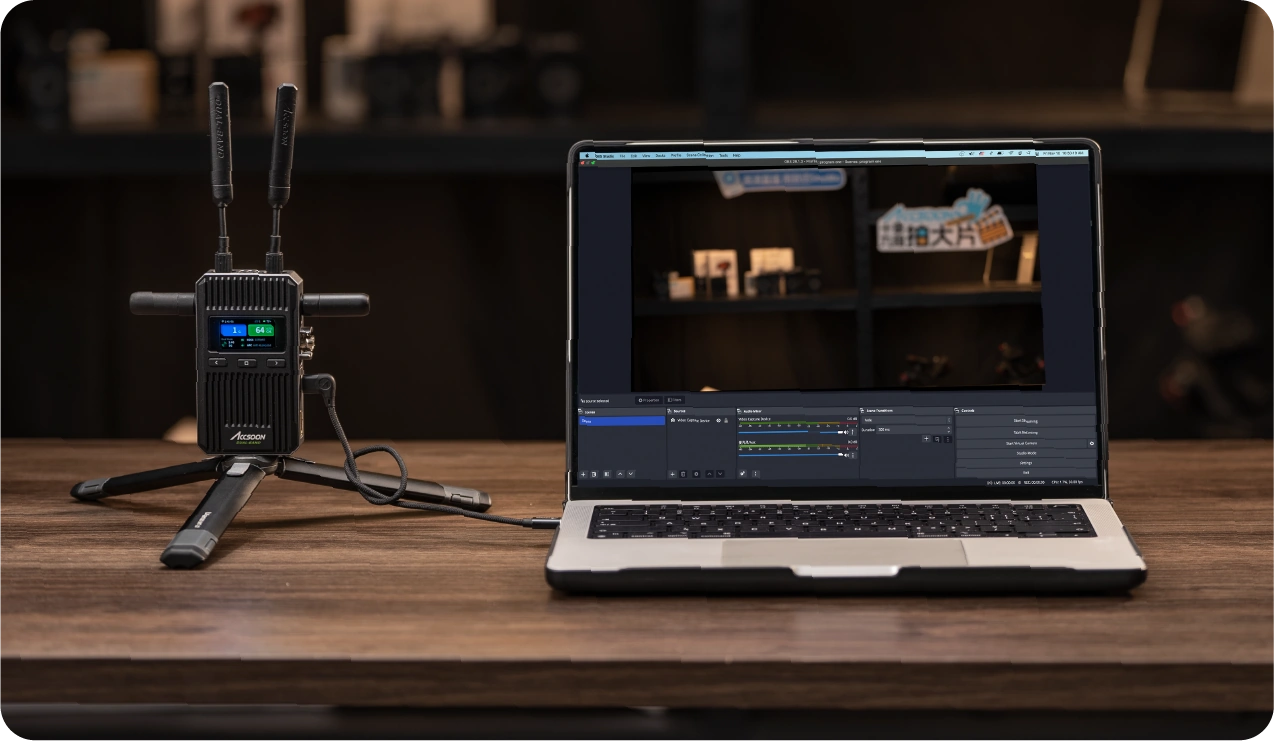

Video izravno na računalo

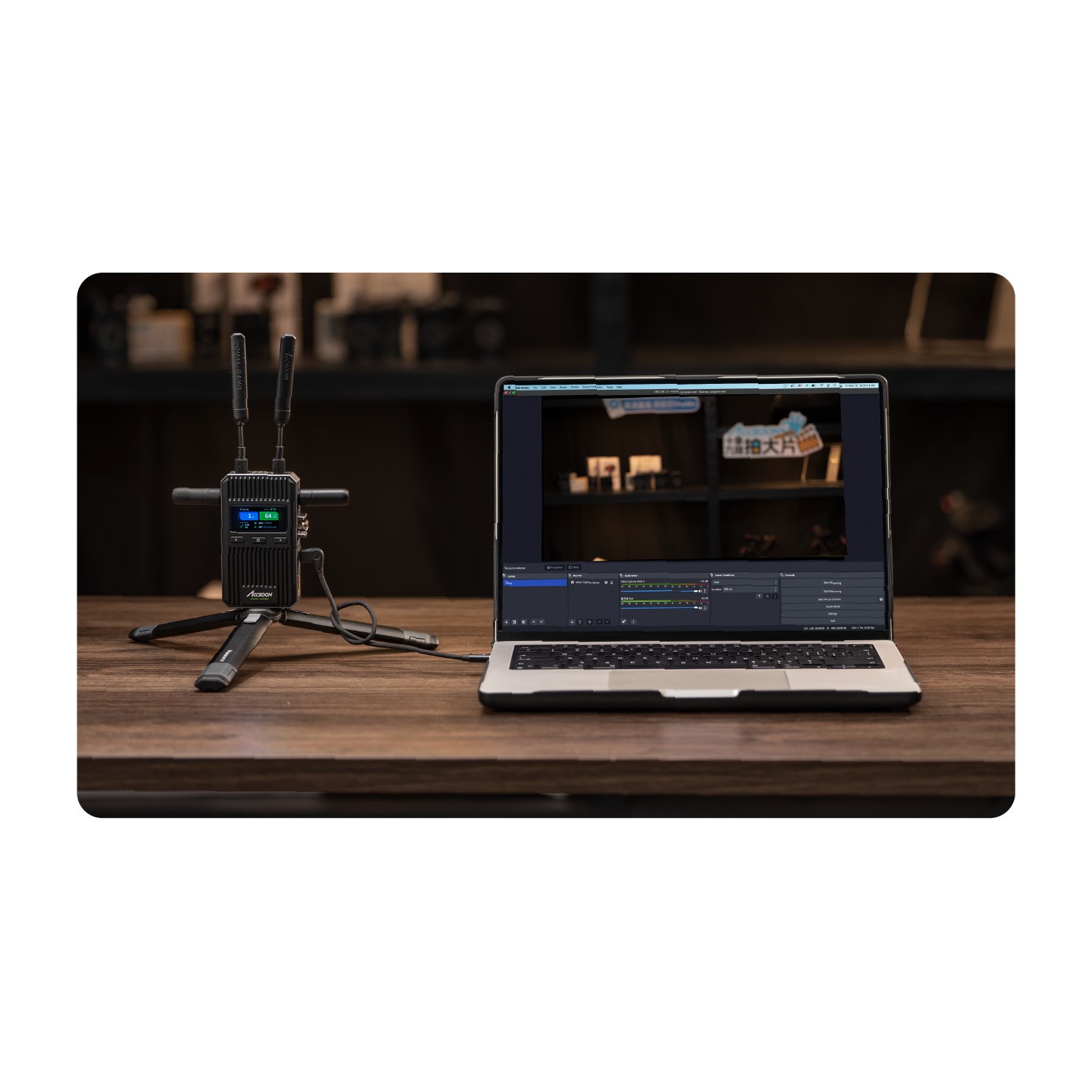

Prijemnik RX ima namjenski USB-C UVC video izlaz za računalo. Fotografija proizvođača prikazuje RX priključen na prijenosno računalo za softver za pregled i streaming. To je drugačiji priključak od USB-C priključka za napajanje. RX također pruža HDMI i SDI izlaze; internetsku vezu, računalo i USB podatkovni kabel morat ćete osigurati zasebno.

Pregled i streaming u aplikaciji Accsoon SEE

iOS ili Android telefon ili tablet prima video prijenos izravno s TX-a putem aplikacije Accsoon SEE i zauzima jedan bežični slot. Aplikacija nudi prikaz valnih oblika, zebrastu masku, lažne boje, fokus, pretpregled LUT-a, snimanje i preklapanja. Primjer sučelja prikazuje kako unijeti RTMP adresu i ključ; stream zahtijeva vlastitu internetsku vezu mobilnog uređaja i odgovarajuće postavke NOR/SPD prema uputama.

Tiho i kompaktno kućište

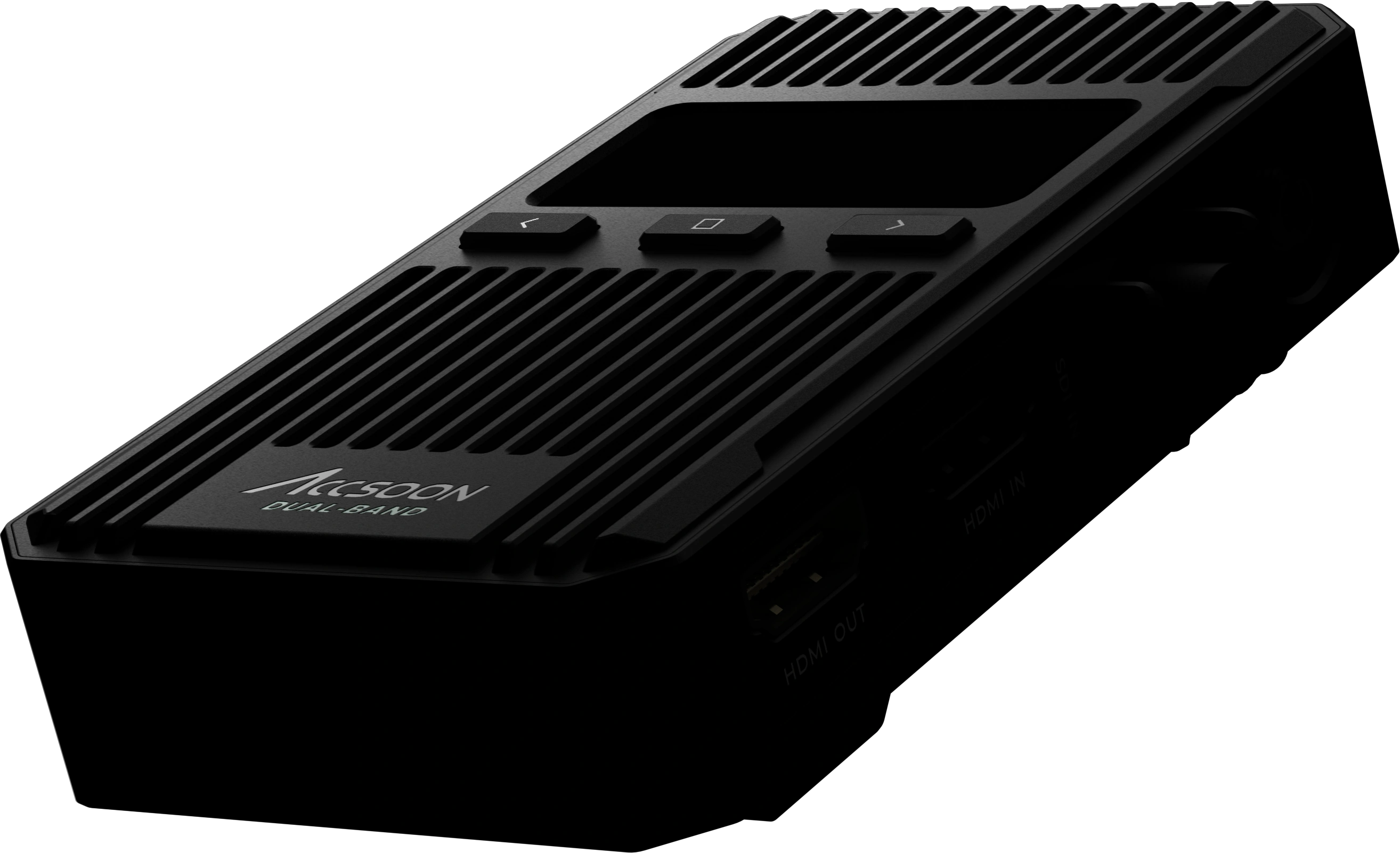

Aluminijska kućišta bez ventilatora nema buke ventilatora. Jedinica mjeri 60 × 27,5 × 106,5 mm i teži 210 g bez antena. Navoj 1/4″-20 s maticom za zaključavanje olakšava montažu na nosač kamere ili stalak. Radni temperaturni raspon je od -10 do 40 °C; proizvođačeva specifikacija detaljno opisuje dizajn pasivnog hlađenja.

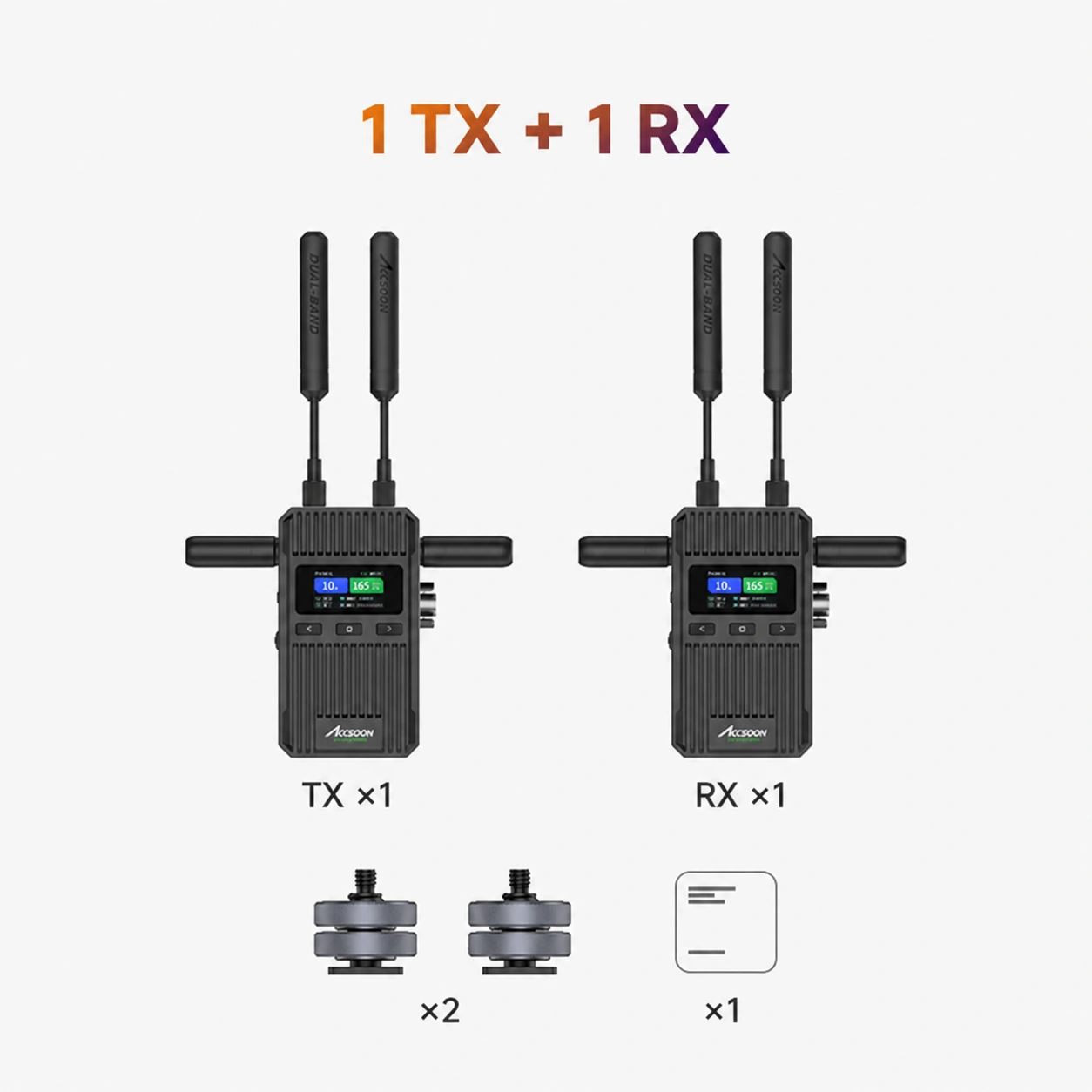

Sadržaj seta 1TX + 1RX

Standardni set uključuje jedan predajnik, jedan prijemnik, četiri duge i četiri kratke antene, dva Cold-Shoe adaptera i korisnički priručnik s karticom jamstva. Prikazani dijagram odnosi se na ovaj set, a ne na pakiranje samostalnog predajnika (TX) ili prijemnika (RX). Baterije, video i napojni kabeli, kamera, računalo i monitori nisu uključeni u paket.
