Advanced I/O Module for RED V-RAPTOR

Tilta Advanced I/O Module kameri RED V-RAPTOR dodaje priključke kojih na tijelu nema: genlock, timecode, RED CTRL, tropinski Fischer Run/Stop i dvopinski LEMO 14,8 V. Na kameru se spaja ugrađenim kabelom V-RAPTOR EXT, a montira se na gornju ručku, gornju ploču, donju ploču i u utor baterijske ploče, koja ga ujedno napaja.

Tijelo kamere RED V-RAPTOR ima malo priključaka. Advanced I/O Module kućište je od aluminijske legure koje se na njega spaja ugrađenim kabelom V-RAPTOR EXT i komunikaciju s kamerom proširuje genlockom, timecodeom, priključkom RED CTRL i tropinskim Fischerom Run/Stop. Stalno mjesto nema — postavlja se ondje gdje je upravo slobodno.

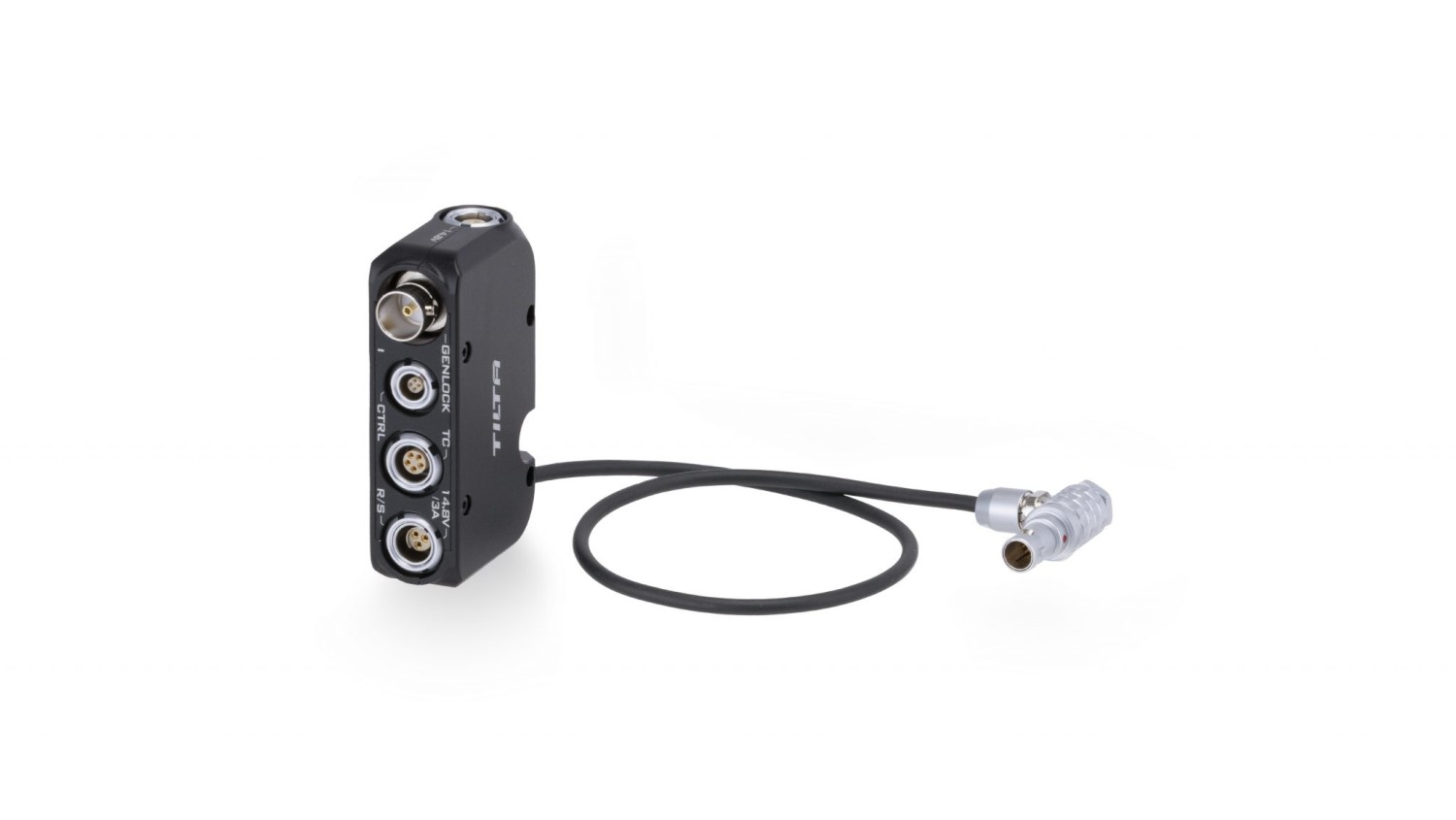

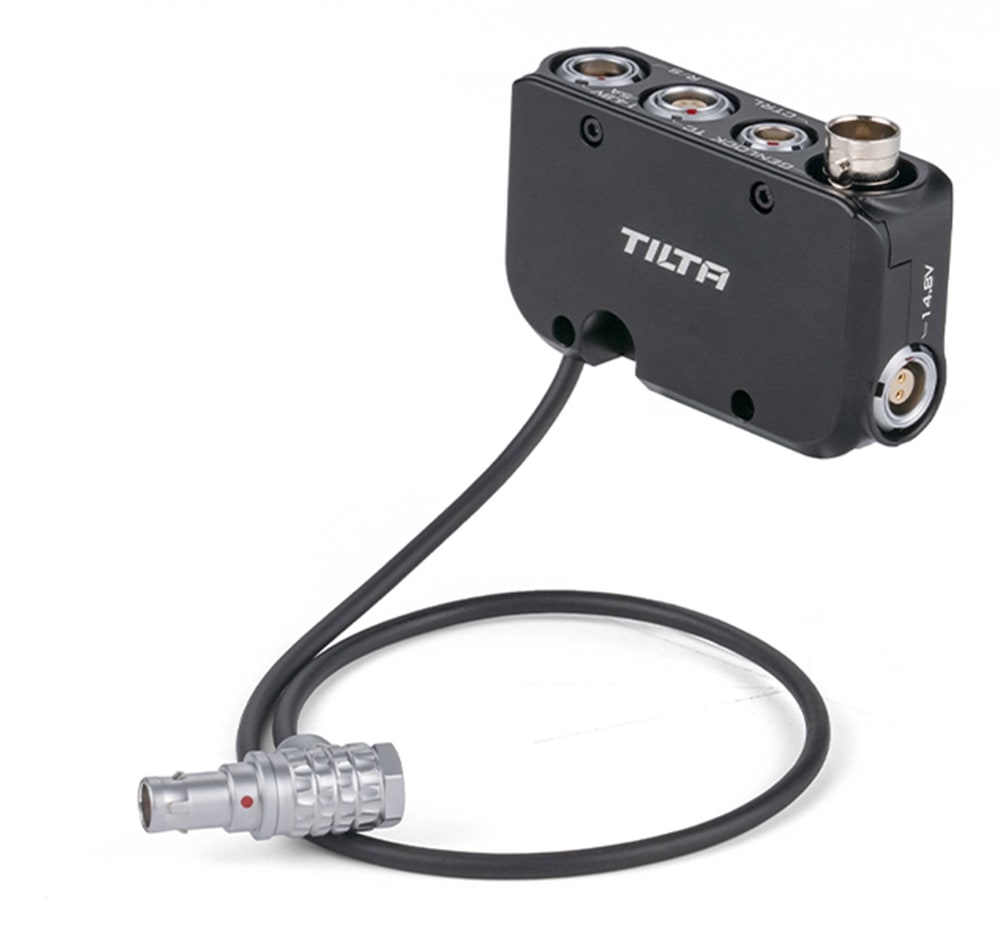

Pet priključaka kojih na tijelu kamere nema

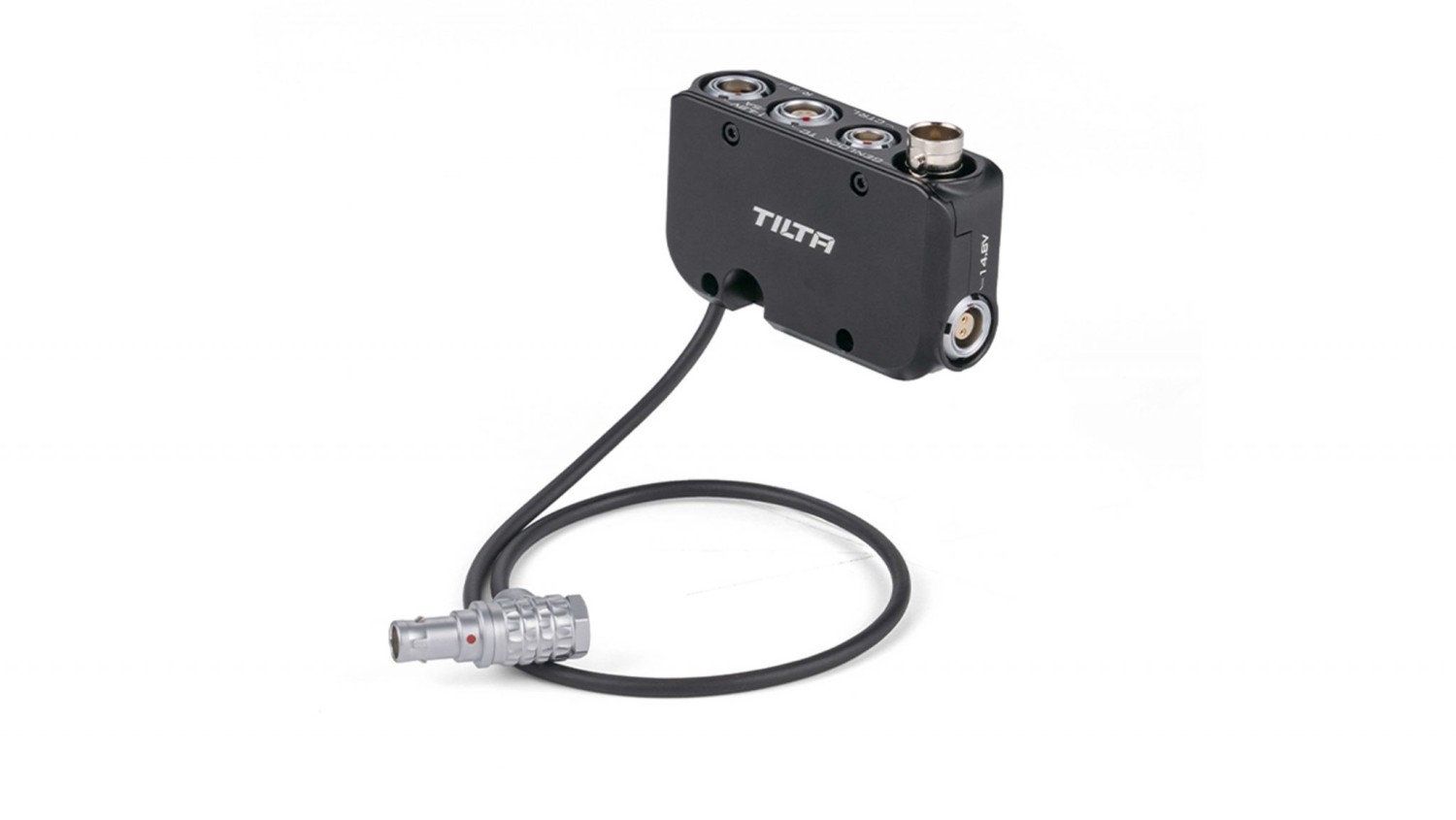

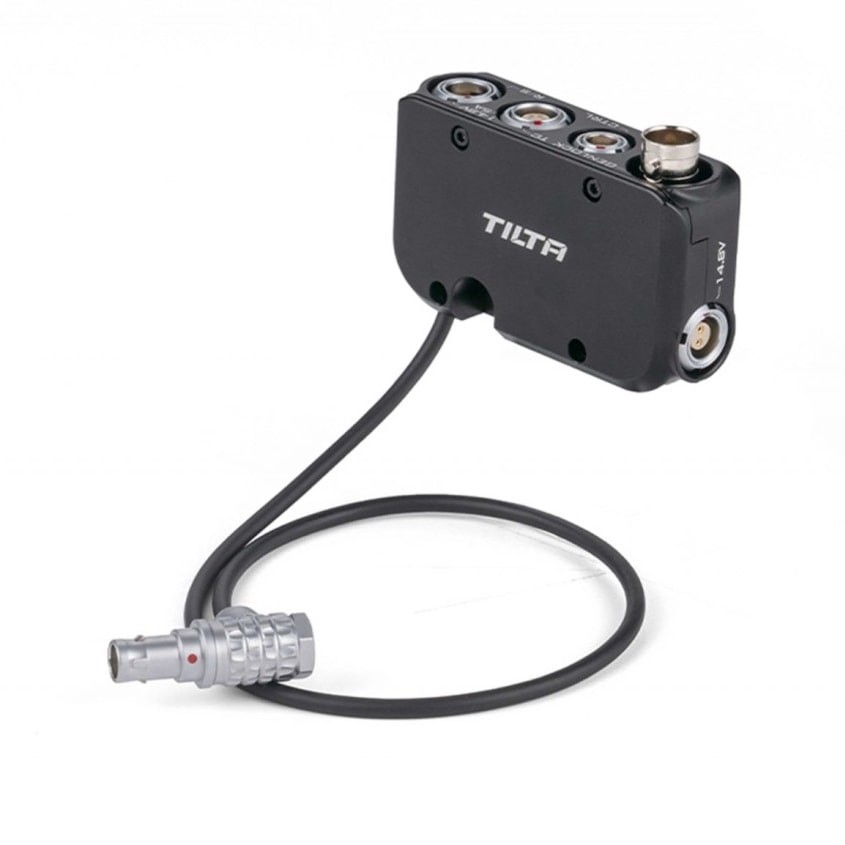

Modul donosi jedan ulazno-izlazni priključak 14,8 V 2-pinski LEMO, jedan tropinski Fischer R/S, priključak za timecode, priključak RED CTRL i genlock. Ugrađeni kabel V-RAPTOR EXT nije dodatni pribor — dio je modula, pa između kamere i kućišta ne visi ništa što bi se moglo zaboraviti kod kuće.

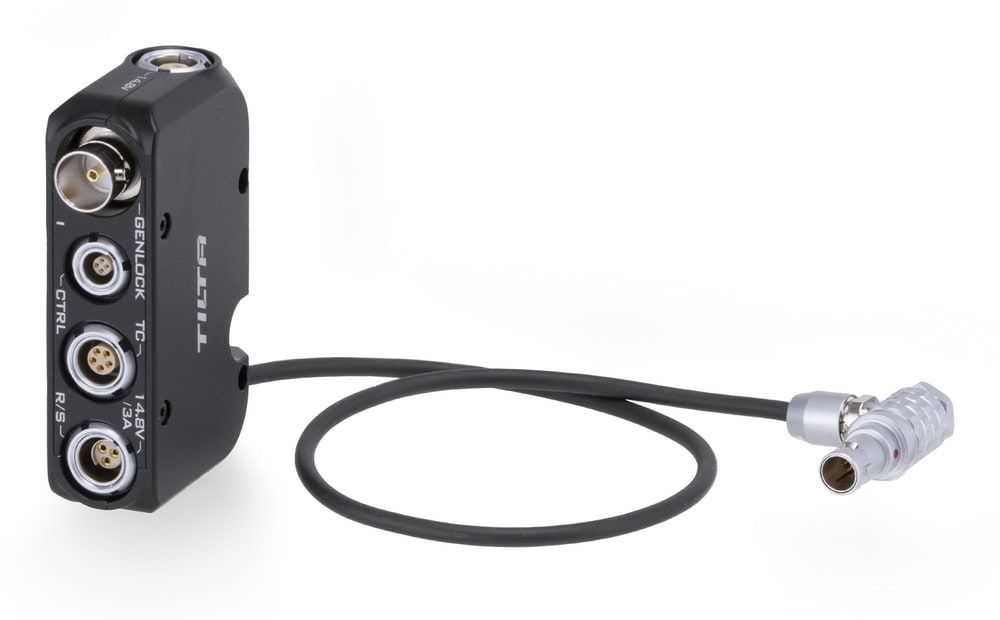

Genlock, timecode, CTRL i Run/Stop jedan uz drugi

Priključak RED CTRL mijenja postavke kamere kad na njega spojite upravljački kabel Tilta za SmallHD Indie 7. Tropinski Fischer R/S pokreće i zaustavlja snimanje i istodobno daje 14,8 V, pa jednim kabelom napajate i okidate i motor bežičnog izoštravanja Nucleus-M. Genlock i timecode su ondje gdje ih očekujete — za snimanje s više kamera i sinkronizaciju sa zvukom.

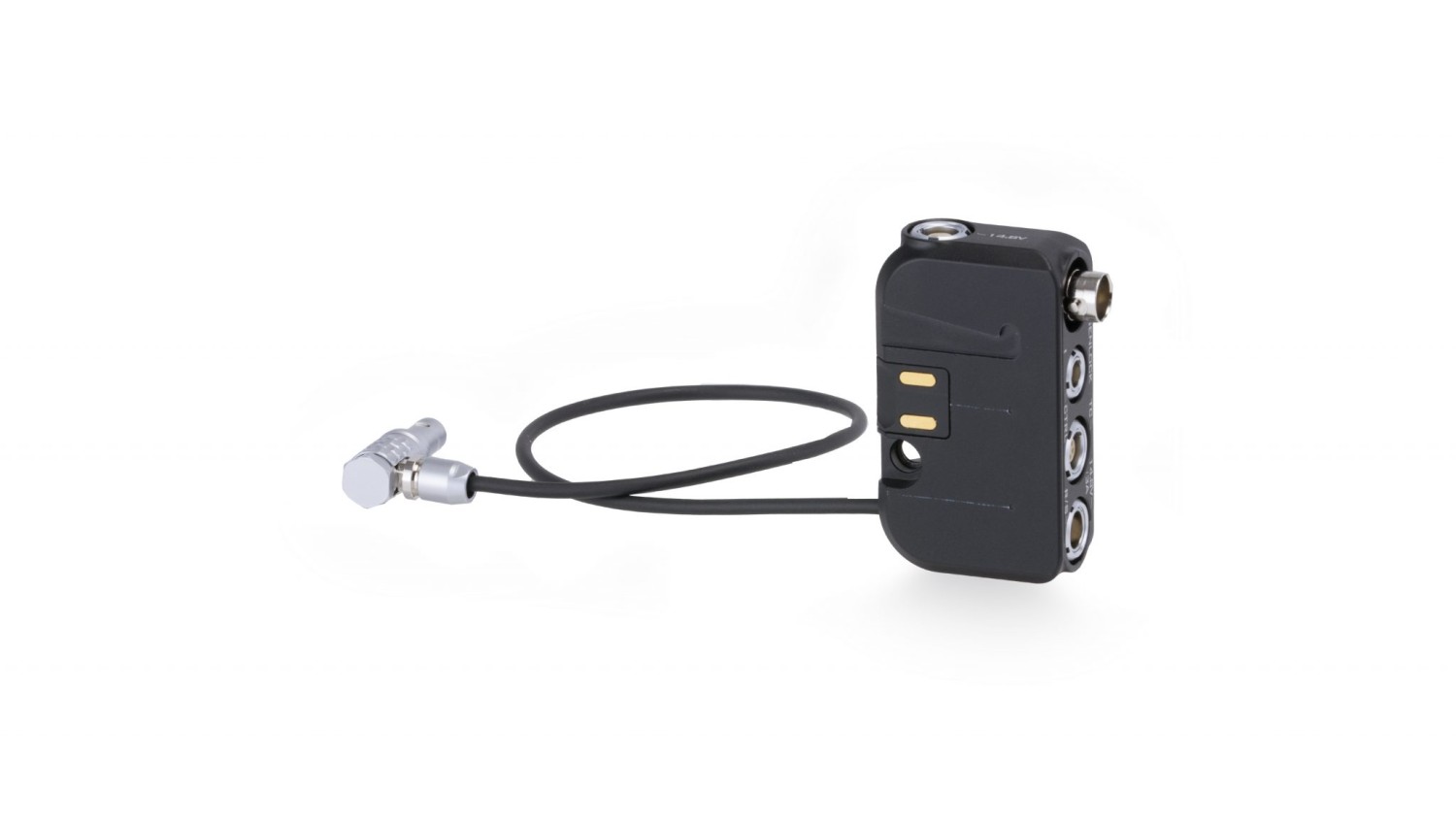

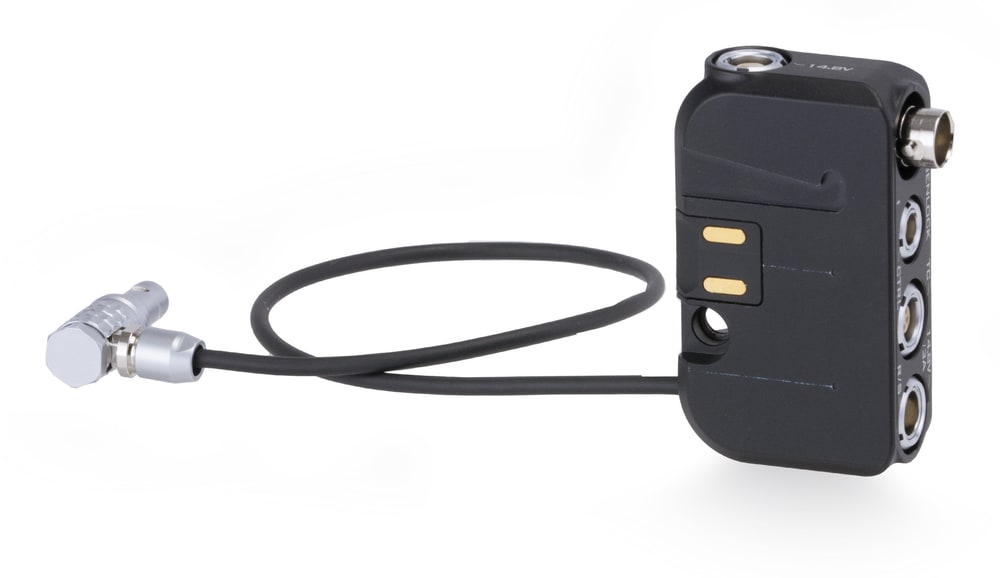

Kontakti straga, dvopinski LEMO sa strane

Straga su kontaktne pločice koje ulaze u utor baterijske ploče Tilta za V-RAPTOR — modul se tako napaja bez ijednog kabela. Kad ga montirate drugdje, posao preuzima bočni dvopinski ulaz LEMO; napajanje dakle imate svugdje.

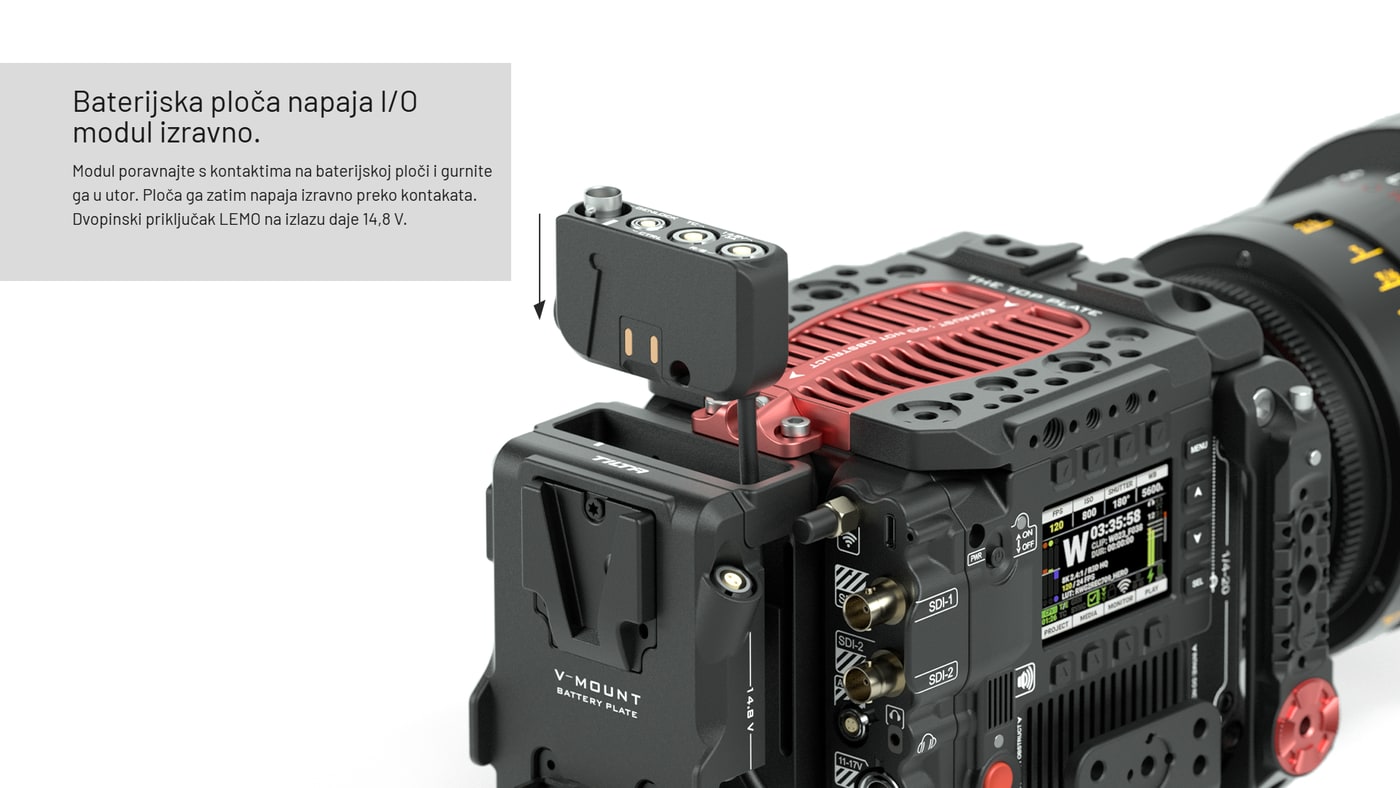

Gurne se u baterijsku ploču i iz nje se napaja

Modul poravnate s kontaktima na baterijskoj ploči Tilta i gurnete ga u utor. Ploča ga drži i napaja. Dvopinski priključak LEMO na modulu pritom ostaje slobodan i na izlazu daje 14,8 V za ostali pribor.

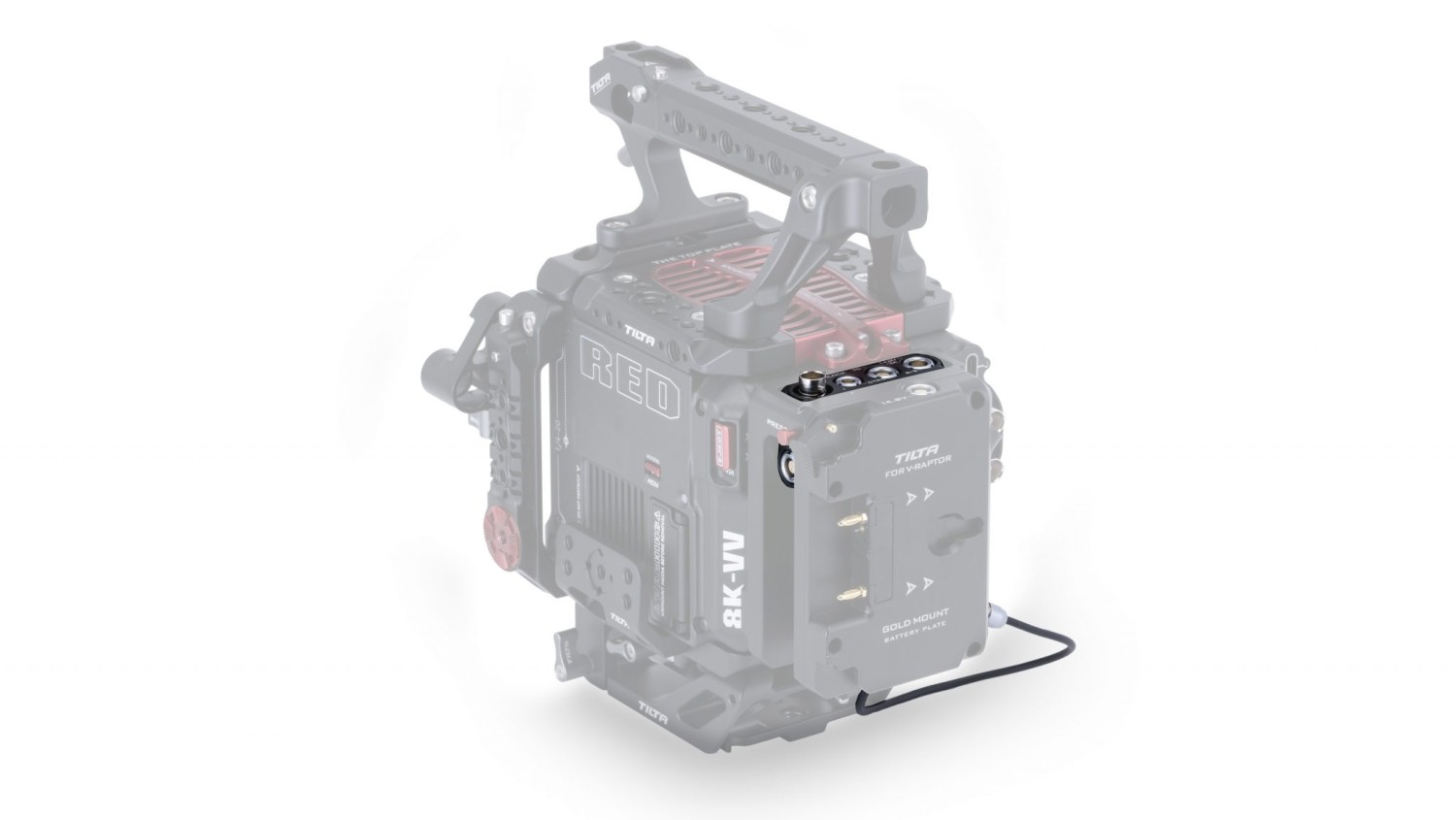

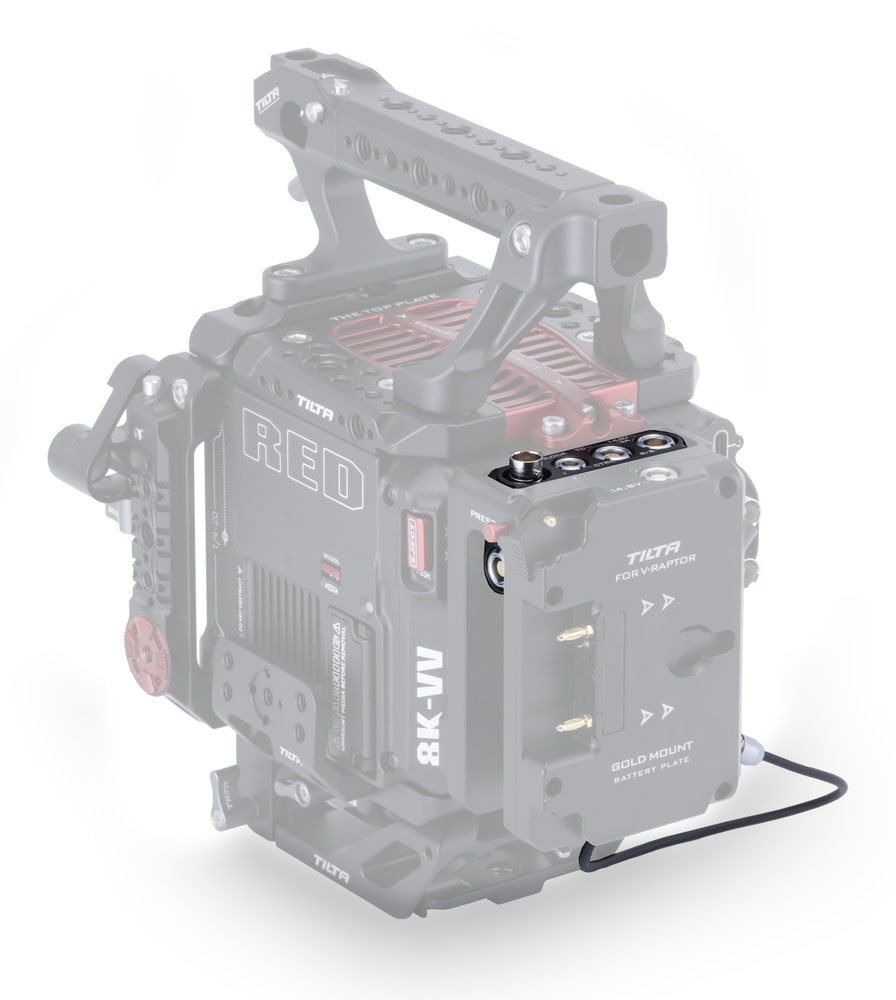

Postavlja se ondje gdje na postavi ima mjesta

Mjesto pričvršćenja nije samo jedno: modul ide na gornju ručku, na gornju ploču, na donju montažnu ploču kaveza i u utor baterijske ploče. Zato stane u gotovo svaku postavu — na rame, na gimbal i u tijesnu kabinu automobila.

Što uz modul nabaviti

Upravljanje kamerom preko priključka RED CTRL traži upravljački kabel Tilta za SmallHD Indie 7; nije uključen.

Run/Stop preko tropinskog Fischera spaja se izbornim kabelom — u katalogu su Tilta 2-Pin Lemo to 3-Pin Fischer (TCB-2LE-3FS-17) i Tilta 3-Pin Fischer to 4-Pin Lemo (TCB-3FS-4LE-17).

Bez kabela modul napaja samo utor na baterijskoj ploči Tilta za RED V-RAPTOR (ESR-T08-BP-V); drugdje se koristi bočni dvopinski ulaz LEMO.

Kompatibilnost

Proizvođač modul navodi za RED V-RAPTOR i RED KOMODO-X.

Modul surađuje s kavezom Full Camera Cage i s baterijskom pločom Tilta za V-RAPTOR.
