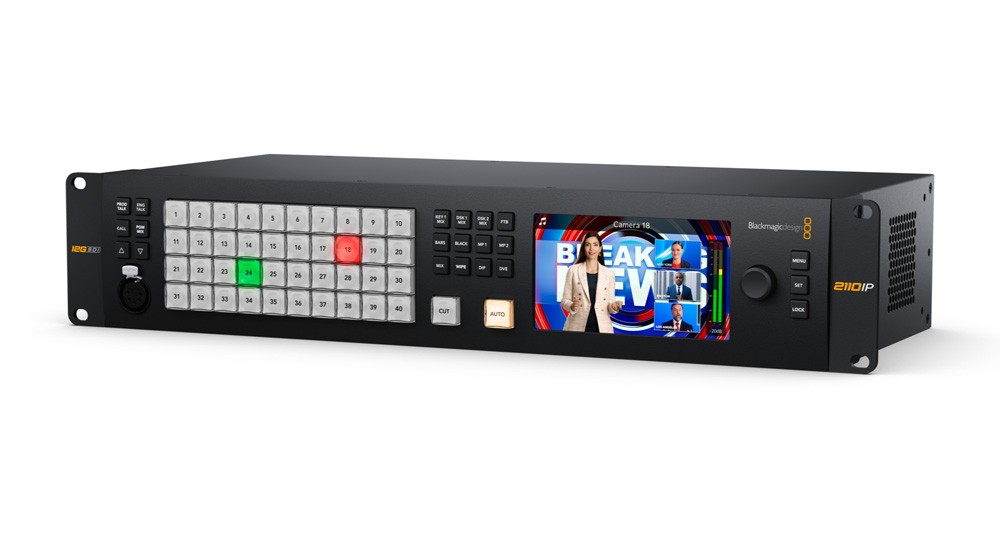

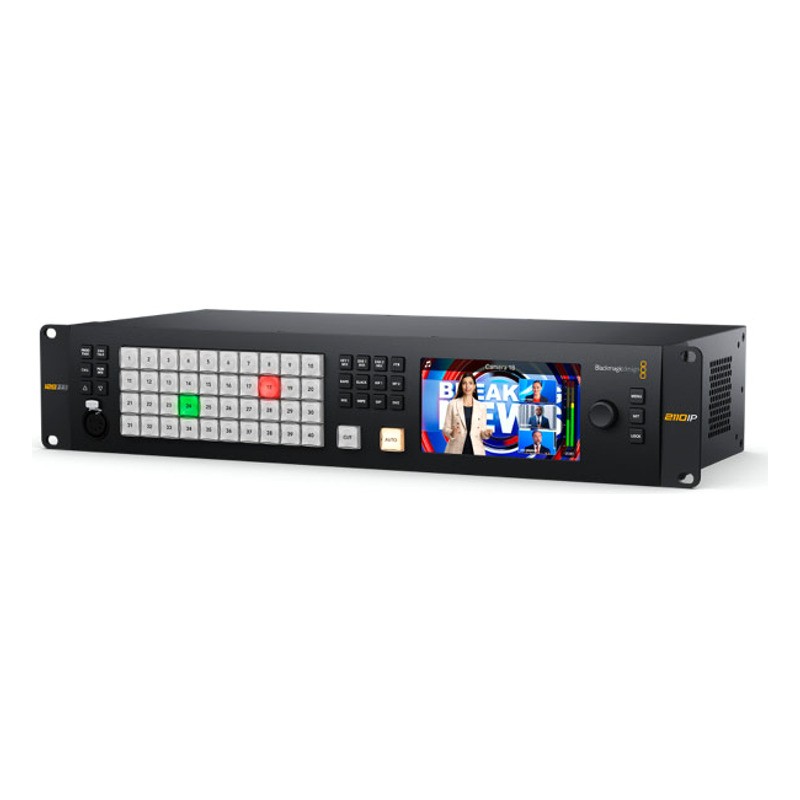

Blackmagic Design ATEM Monitoring Rack Panel 40

Upravljačka ploča za rack za lokalno upravljanje mikserima ATEM Constellation IP s ugrađenim pretvaračem za nadzor. Nudi 40 ulaznih tipki, redundantni 10G SMPTE-2110, dva 12G-SDI izlaza, HDMI, LCD od 5″ za nadzor i prednji priključak za talkback u izvedbi 2U.

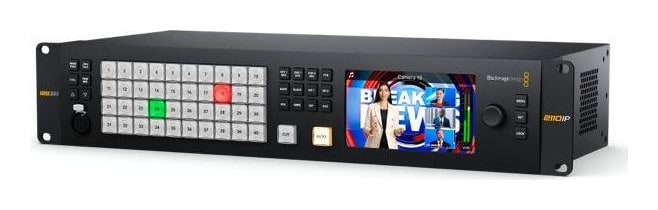

40 tipki, nadzor i IP pretvorba u jednoj ploči

ATEM Monitoring Rack Panel 40 nadopunjuje miksere ATEM Constellation IP udobnim lokalnim upravljanjem i nadzorom izravno u racku. Tipke, LCD i talkback odmah su pri ruci na prednjoj ploči.

40 tipkiRack 2U2× 10G IP2× 12G-SDI

Pretvarač 2110 u upravljačkoj ploči

U ploči je video pretvarač: dvije redundantne 10G SMPTE 2110 mreže pretvara u dva 12G-SDI izlaza i HDMI izlaz, a sliku prikazuje i ugrađeni LCD od 5″.

Redundancija ST 2022-7

Par 10G RJ45 priključaka prima IP streamove iz dvije 2110 mreže prema ST 2022-7 pa ispad jedne mreže ne prekida sliku.

Zasebna kontrolna mreža

Priključak 1G RJ45 povezuje ploču s mikserom i NMOS upravljanjem odvojeno od videa.

Talkback na prednjoj ploči

Peteropinski XLR priključak za slušalice te tipke za talkback i programski miks omogućuju komunikaciju izravno uz rack.

Dvostruko napajanje

Dva unutarnja izvora napajanja 100–240 V AC s dva IEC C14 ulaza drže ploču u radu i kad jedan dovod otkaže.

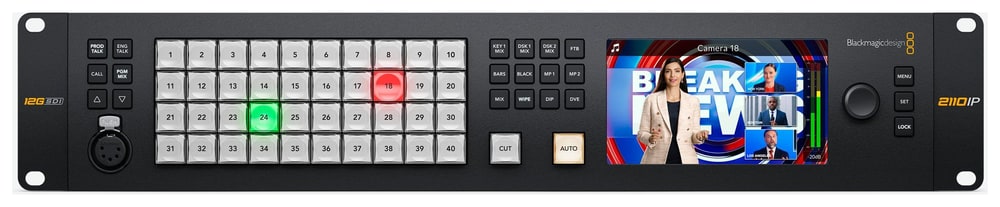

Upravljanje mikserom iz racka

40 ulaznih tipki, tipke CUT i AUTO, tipke prijelaza i okretni gumb s izbornikom: lokalni mikser ATEM može se prebacivati i postavljati bez glavne upravljačke ploče – pri pripremi i u nuždi.

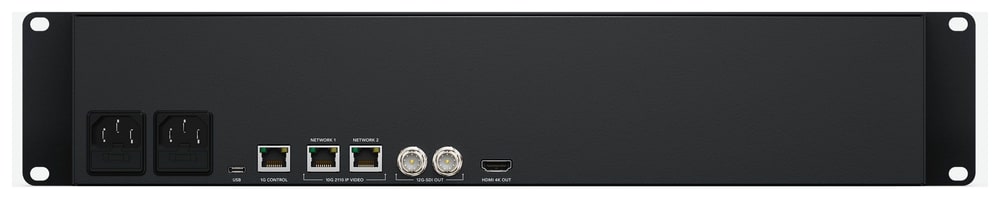

Pretvorba 2110 u SDI i HDMI

Jedan dolazni IP video stream pretvara se u dva 12G-SDI izlaza i HDMI 4K izlaz s ugrađenim zvukom – 16 kanala na SDI, 8 na HDMI. Kodek Blackmagic IP10 opcionalno podržava 2160p59.94 i 2160p60.

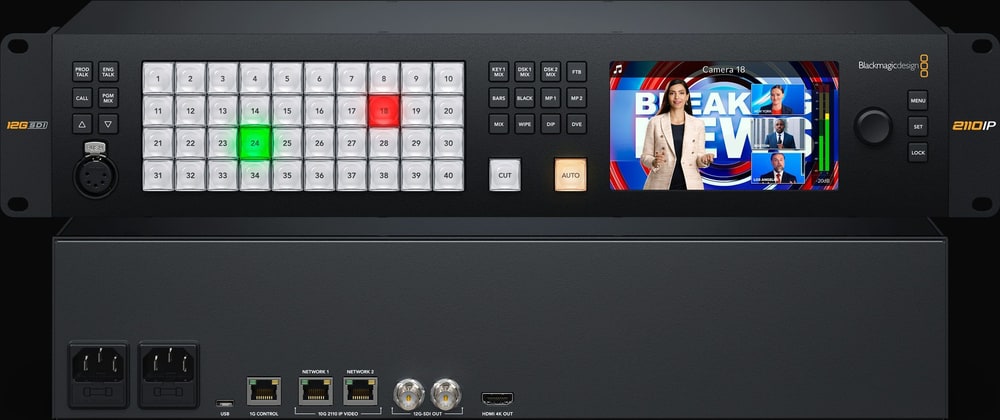

Nadzor izravno u racku

Ugrađeni LCD od 5″ prikazuje video i stanje signala pa tehničar vidi rezultat izravno uz rack. Ploča se ugrađuje u rack i koristi pri postavljanju ili praćenju prijenosa.

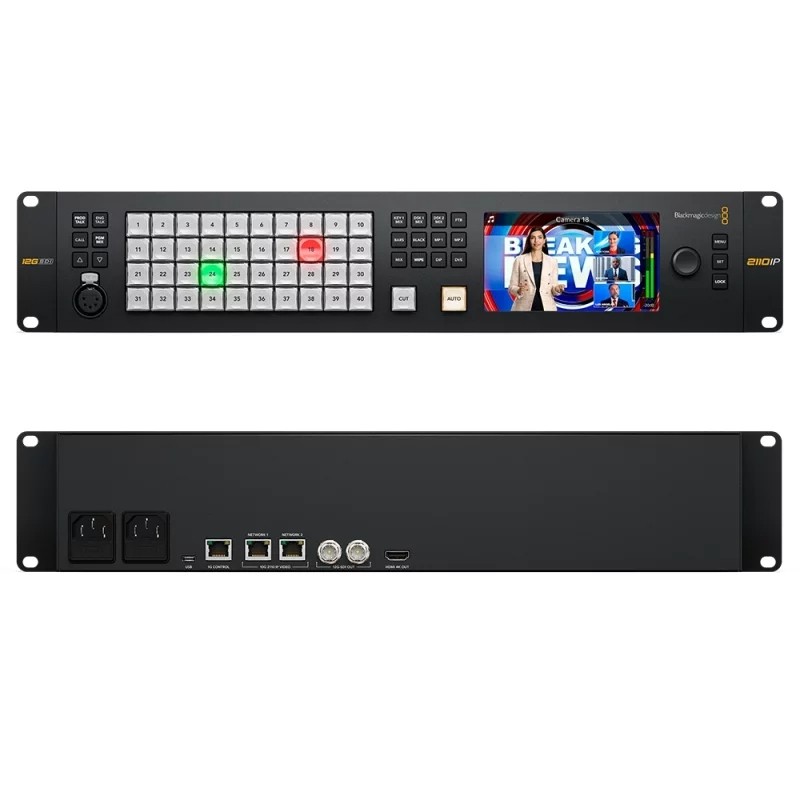

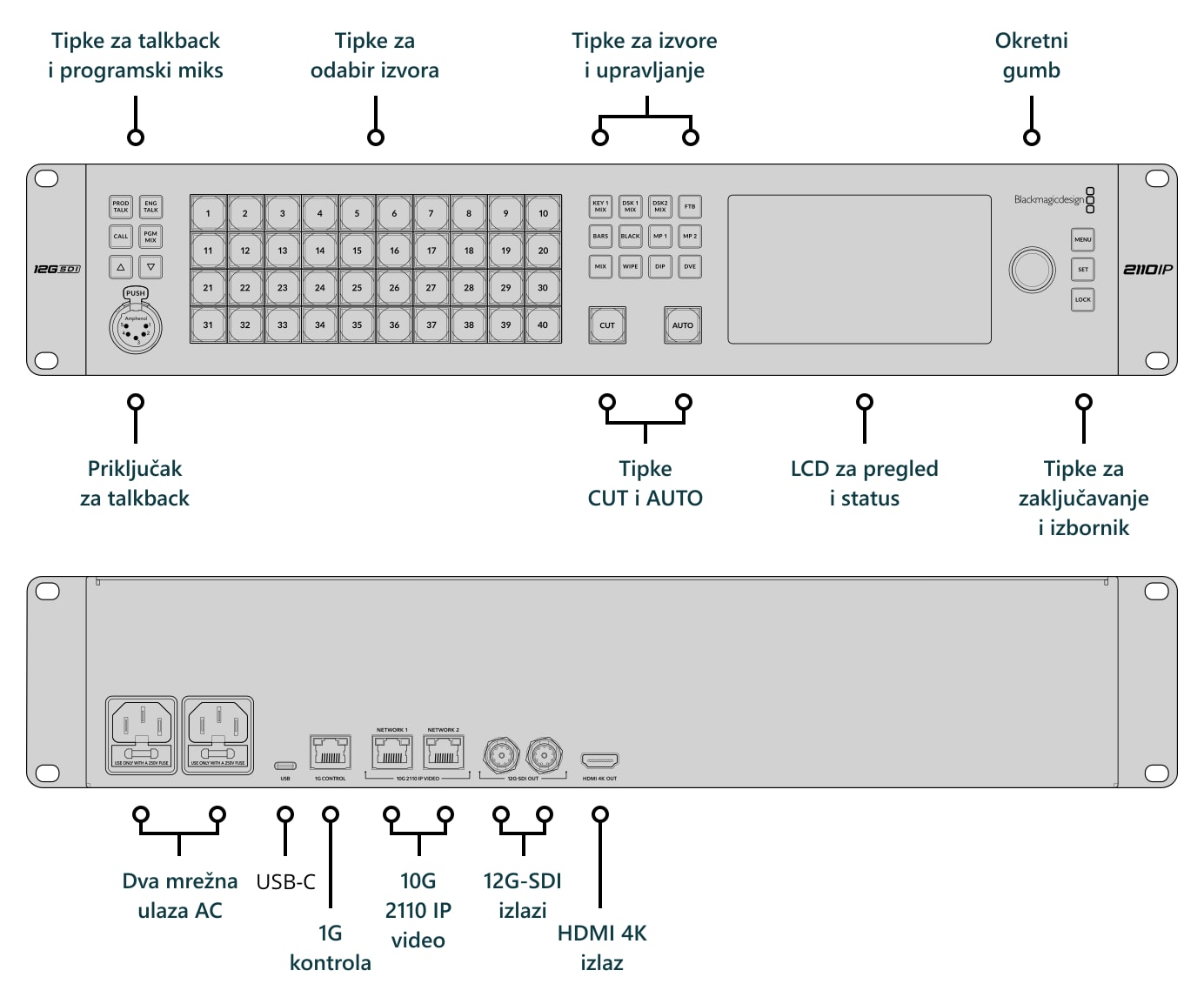

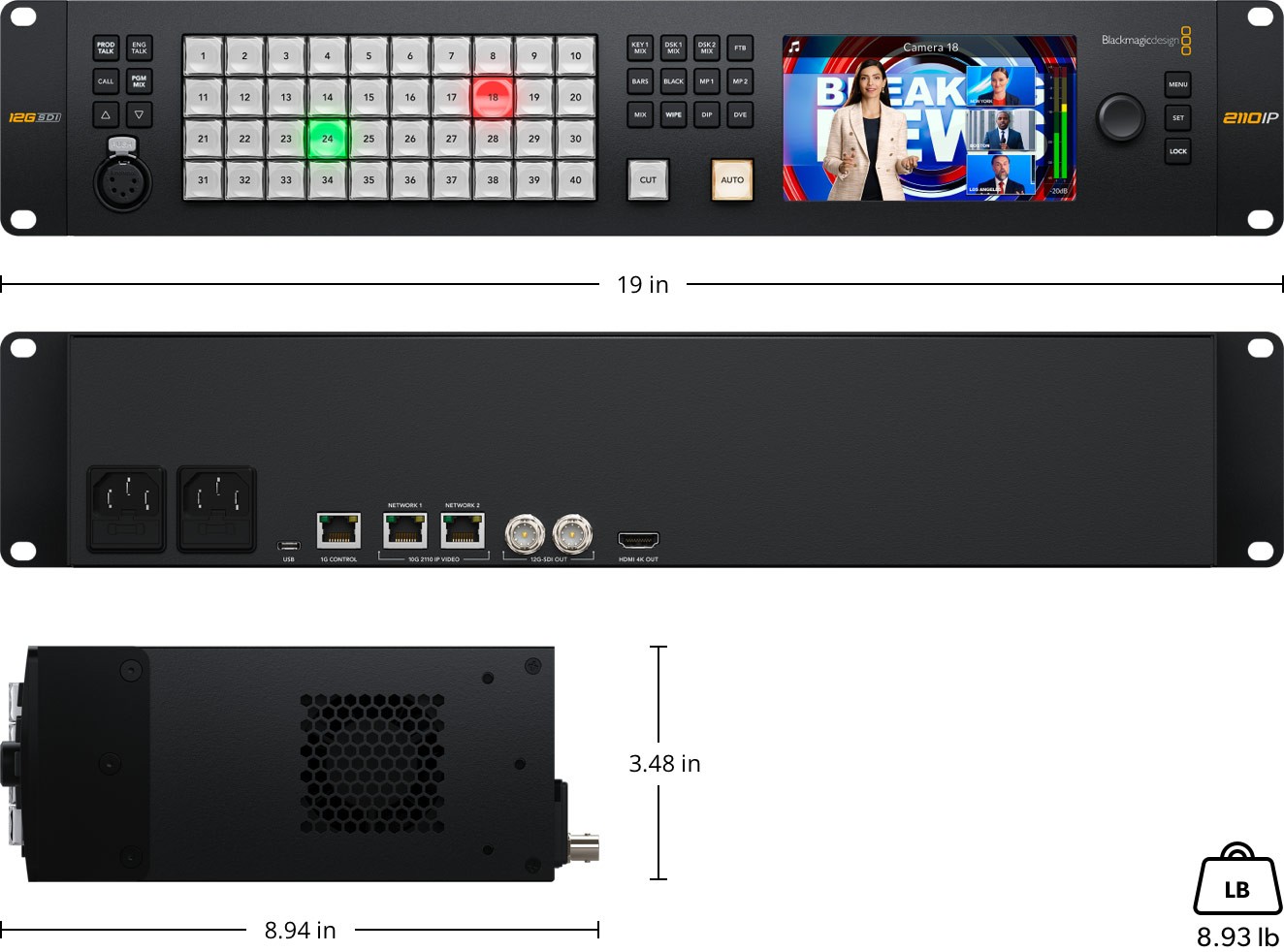

Priključci

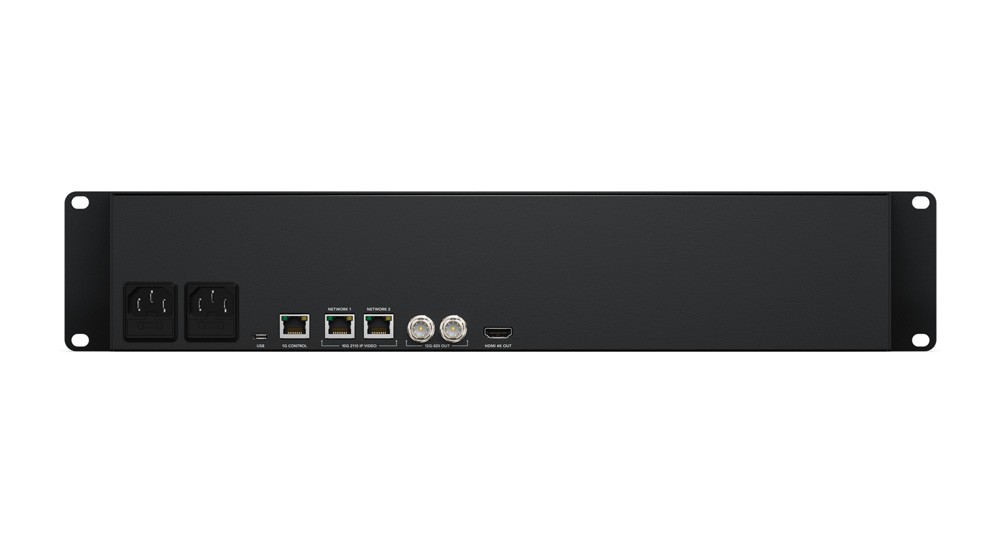

Na prednjoj ploči su tipke ulaza, prijelaza, talkbacka i izbornika, priključak za talkback i LCD; straga dva mrežna ulaza, USB-C, kontrolni priključak 1G, dva 10G priključka za 2110 IP video, dva 12G-SDI izlaza i HDMI 4K izlaz.
