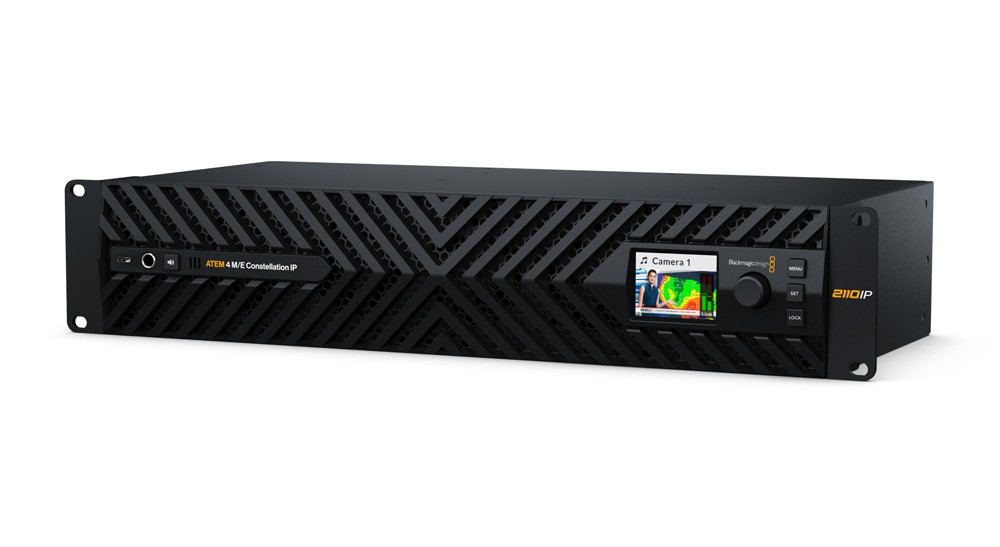

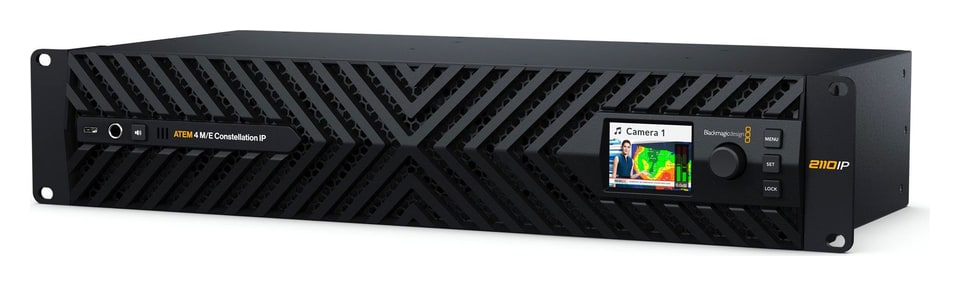

ATEM 4 M/E Constellation IP

ATEM 4 M/E Constellation IP je napredni switcher za produkciju uživo s robusnim dizajnom, koji nudi punu nativnu podršku za SMPTE-2110 i koristi brze 100G Ethernet veze.

ATEM Constellation IP su dva nova modela switcheva za produkciju uživo koji su u potpunosti nativni za SMPTE-2110. Ovi novi modeli zadržavaju moćne značajke postojećih ATEM Constellation SDI switcheva, stoga su korisnicima poznati i omogućuju besprijekoran prijelaz između SMPTE-2110 i SDI sustava ako su oba prisutna u vašoj ustanovi.

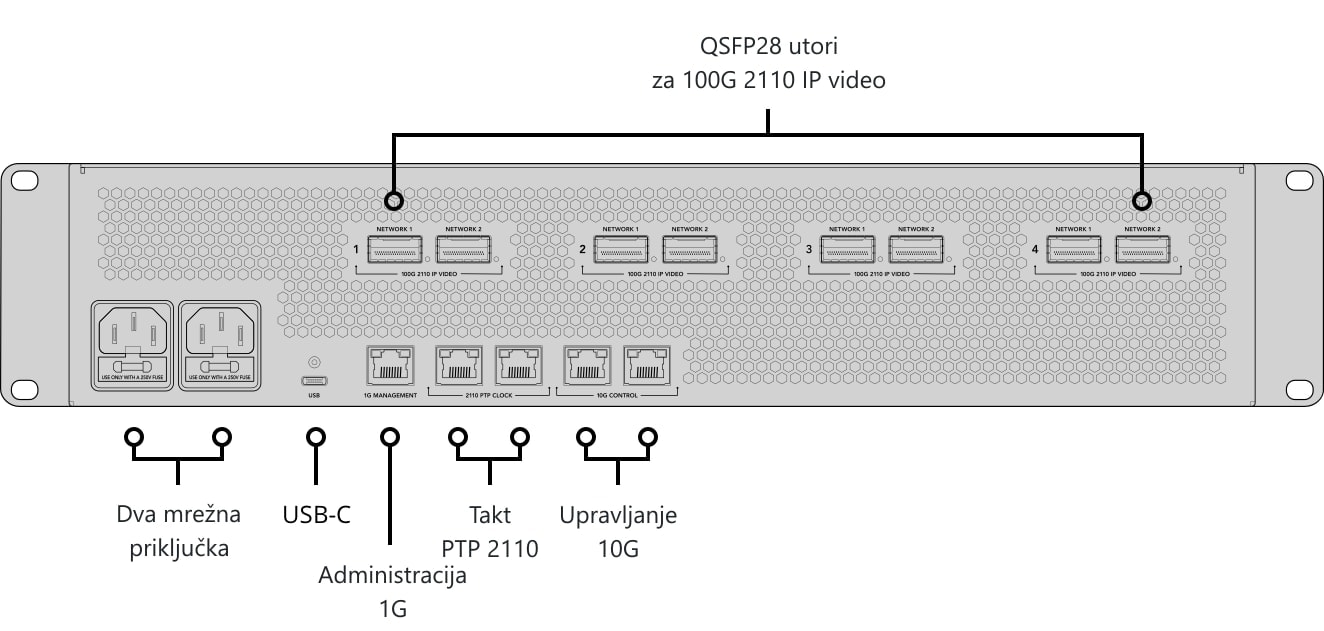

Dizajnirani za vrhunsko emitiranje i produkciju uživo, njihova konstrukcija uključuje hlađenje od prednje prema stražnjoj strani, opsežnu redundantnost, podršku za SMPTE-2022-7 na svim 100G video priključcima, redundantne PTP priključke za sat, 2× 10G Ethernet za kontrolne priključke i redundantna AC napajanja.

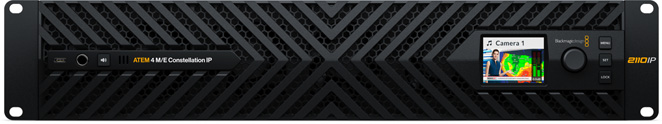

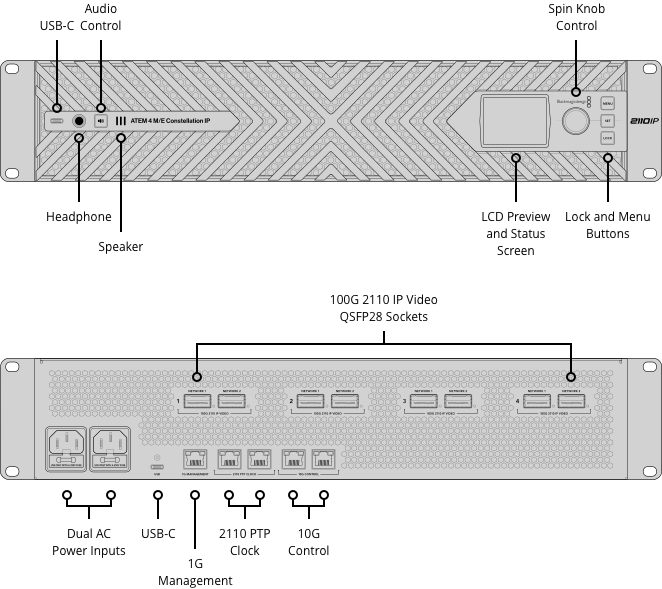

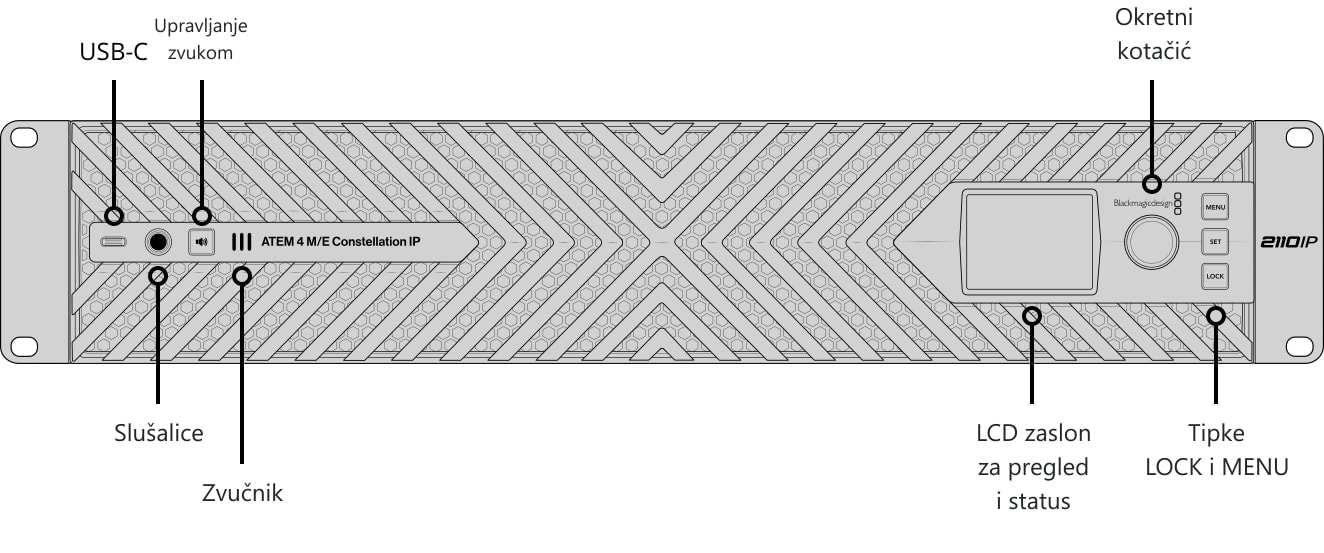

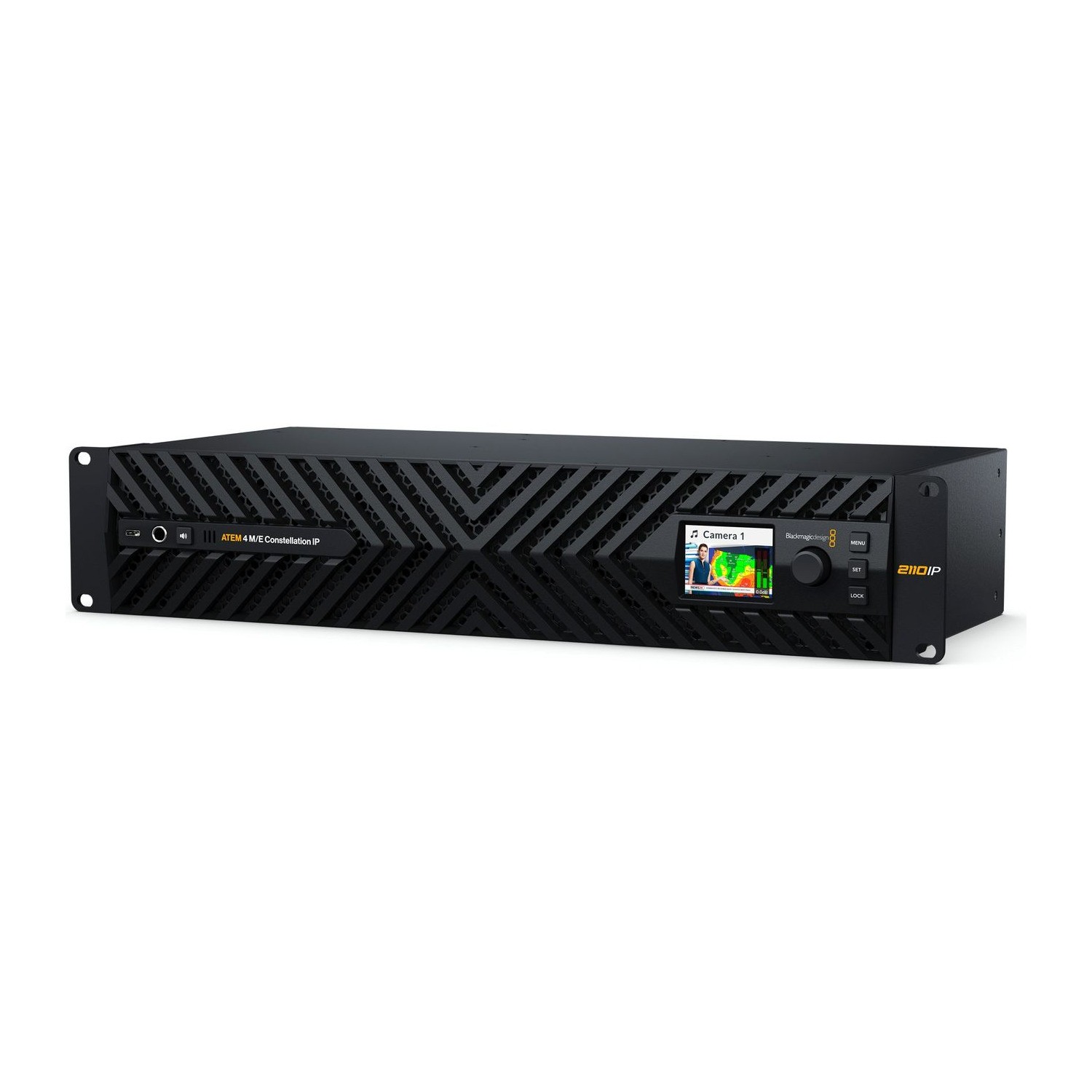

ATEM 4 M/E Constellation IP ima značajno drugačiji dizajn jer je namijenjen za vrhunske televizijske operacije. Novi dizajn koristi hlađenje od prednje do stražnje strane s 4 vrlo tiha ventilatora. Sve veze imaju potpunu redundantnost sa SMPTE-2022-7 na svim video priključcima, uz dodatnu redundantnost na kontrolnim i PTP Ethernet priključcima. Ugrađeni LCD zaslon prikazuje sve standardne informacije o statusu ATEM Constellation i omogućuje pristup postavkama. Prednja ploča također ima izlaz za slušalice i ugrađeni zvučnik za lokalno praćenje programa.

Standardni model 4 M/E ima 32 ulaza sa standardnom konverzijom SMPTE-2022-7 putem 4 seta dvostruko redundantnih 100G Ethernet veza. Također nudi 24 SMPTE-2110 izlaza, 16 ATEM Advanced Keyerova, 4 multiview pretpregleda i 2 SuperSourcea, što ukupno čini 12 DVE-ova.

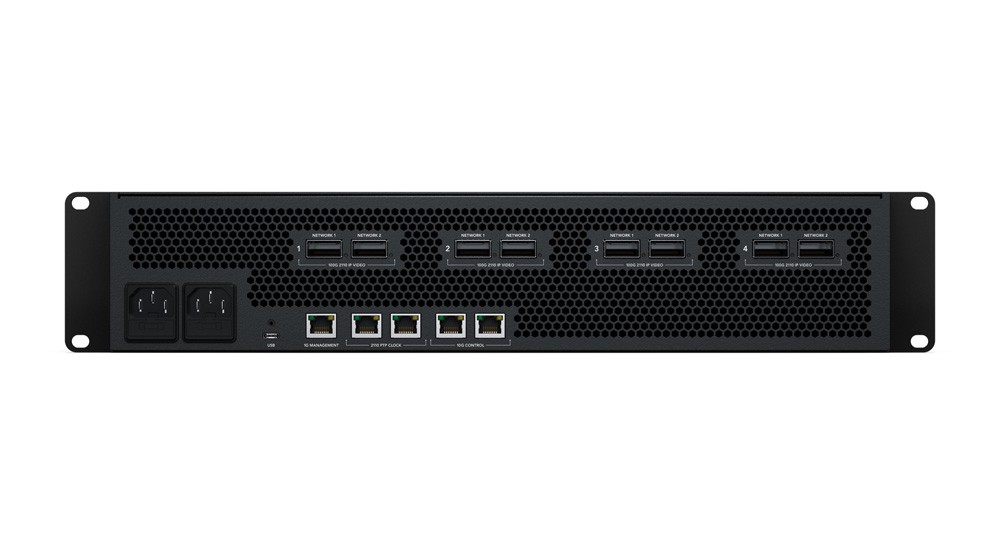

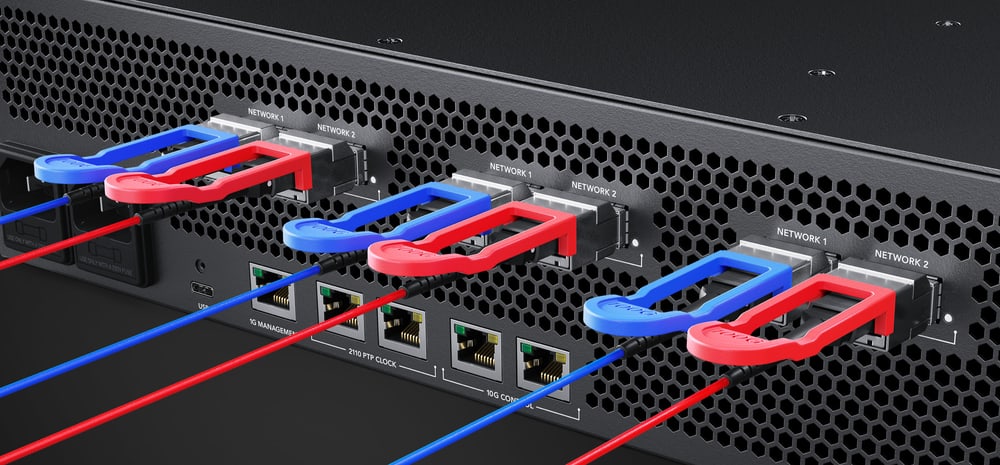

ATEM 4 M/E Constellation IP podržava više SMPTE-2110 veza putem 100G Ethernet veze, pri čemu svaka veza podržava 8 ulaznih i 8 izlaznih video kanala. Mikseta mapira ulaze i izlaze na više 100G Ethernet veza. Svaka 100G Ethernet veza ima dva odvojena priključka za podršku redundanciji SMPTE-2110, tako da se svaki priključak može spojiti na različiti prekidač. SMPTE 2022-7 Seamless Protection Switching šalje dvije identične kopije videozapisa i zvuka preko dva puta i, na strani primatelja, uspoređuje RTP pakete prema redoslijedu te rekonstruira sliku iz prvog primljenog paketa. Prebacivanje je potpuno neprimjetno.

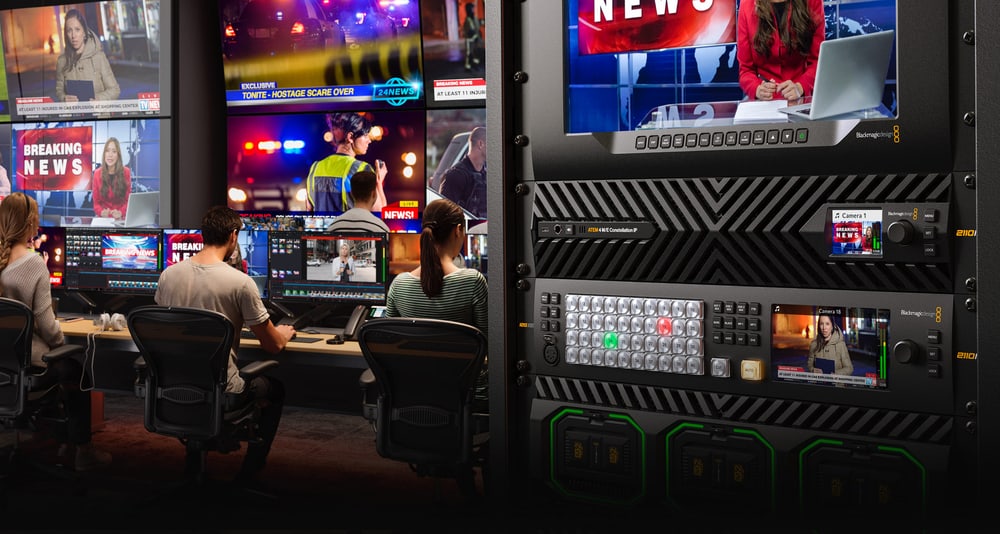

Jedna od prednosti SMPTE-2110 je ta da mrežni video izvori koriste isti standard. Međutim, u praksi produkcija uživo nije uvijek jednostavna, a izvori često rade u različitim formatima. ATEM 4 M/E Constellation IP rješava taj problem jer svaki ulaz ima namjenski pretvarač formata. Svi ulazi su stoga automatski pretvoreni u standard switcher-a, što omogućuje priključivanje bilo kojeg izvora.

ATEM 4 M/E Constellation IP podržava sve uobičajene standarde za emitiranje. Zahvaljujući konverziji na svim ulazima, možete istovremeno raditi s različitim formatima. Podržava i HD i Ultra HD standarde, uključujući 720p, 1080i, 1080p i 2160p do 60p. To je ključno za rad na raznim produkcijama diljem svijeta. Signali za komunikaciju s govornikom (talkback), brojanja (tally) i kontrolni signali također se mogu slati SDI uređajima kada je priključen Blackmagic SDI Expander 8x12G, omogućujući povratnu informaciju kamerama za povrat programa, kontrolu kamere i komunikaciju.

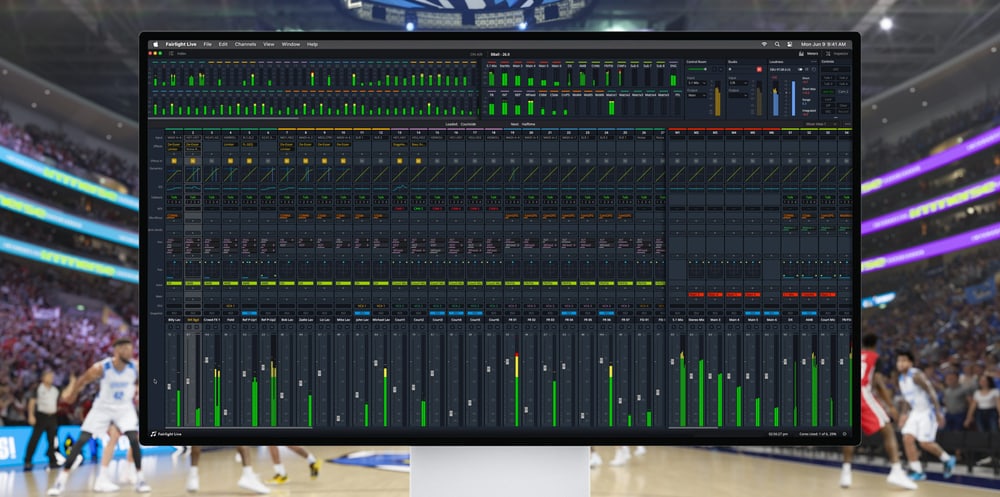

Fairlight Live je najmoćniji 2110 softverski audio mikseta za emitiranje i događaje uživo. Podržava usmjeravanje zvuka prema i od ATEM switcheva putem USB-a i, za razliku od hardverskih mikseta, nativno podržava stereo, surround i imerzivni zvuk. Nudi podršku za dodatke trećih strana, AFL/PFL Solo, talkback i napredne značajke ulaza kao što su daljinski pojačanje i dvostruki ulazi. Također uključuje player za najave (cue player), snimke (snapshots), internu matricu i druge značajke. Više sustava može se pokrenuti za više korisnika ili za potpunu redundantnost.

Svi ATEM 4 M/E Constellation switcheri imaju jednostavan ugrađeni talkback sustav koji koristi audio kanale 15 i 16 za dvosmjernu komunikaciju s kamerama tvrtke Blackmagic Design. Međutim, Fairlight Live nudi više talkback buseva i potpuno audio rutiranje na ATEM 4 M/E Constellation IP, što vam omogućuje stvaranje bilo kojeg broja talkback buseva. To omogućuje još napredniju komunikaciju, uključujući loopove za kamere i tehničku opremu, buseve za komentatore i odvojene miksove za svakog korisnika. Jednostavno usmjerite talkback bus na kanale 15 i 16 bilo kojeg ATEM izlaza i pošaljite ga kamerama ili komentatorima.

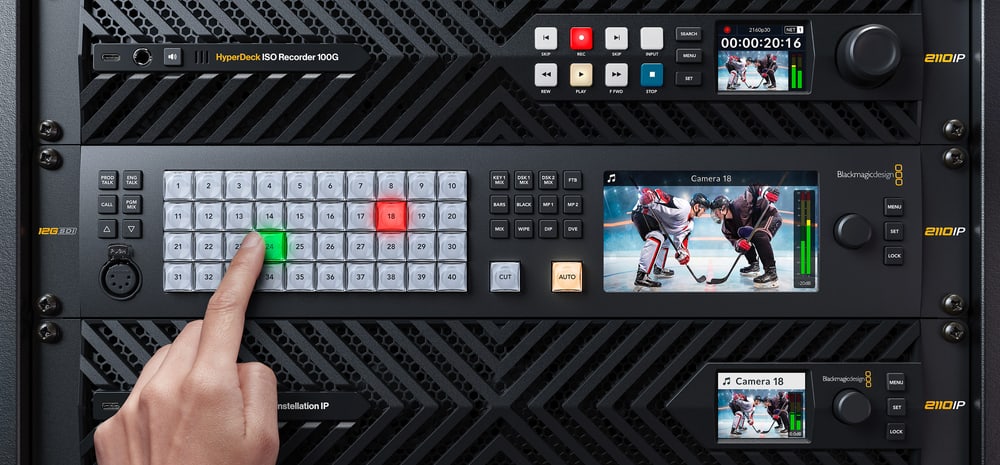

Rješenje za hlađenje ATEM 4 M/E Constellation IP-a, koje se proteže od prednje do stražnje strane, ograničava prostor dostupan za kontrole na prednjoj ploči. ATEM Rack-Mount Monitoring Panel rješava taj problem kombiniranjem funkcija upravljanja i nadzora. Nudi ista upravljačka sučelja kao i SDI modeli i funkcionira kao samostalni konverter za nadzor i upravljačka ploča. Odlikuje se dizajnom za montažu u rack, s profesionalnim tipkama, namjenskim Ethernet priključkom, redundantnim konverterom 10G Ethernet SMPTE-2022-7 u 12G-SDI i HDMI za lokalni nadzor te 5-pin sučeljem za talkback na prednjoj ploči.

Ključne značajke:

• Snažan nativni SMPTE-2110 switcher za produkciju uživo
• Do 64 ulaza putem 8 setova redundantnih 100G Ethernet veza
• Podržava 12G-SDI ili SMPTE-2110 IP video
• Redundantna 100G Ethernet veza za potpunu kompatibilnost sa SMPTE-2022-7
• Načini rada Cut-bus ili Mix-efekti
• Potpuna konverzija standarda i resinkronizacija na svim ulazima
• USB izlaz kao web-kamera za sve video aplikacije
• Podrška za sve ATEM hardverske i softverske panele

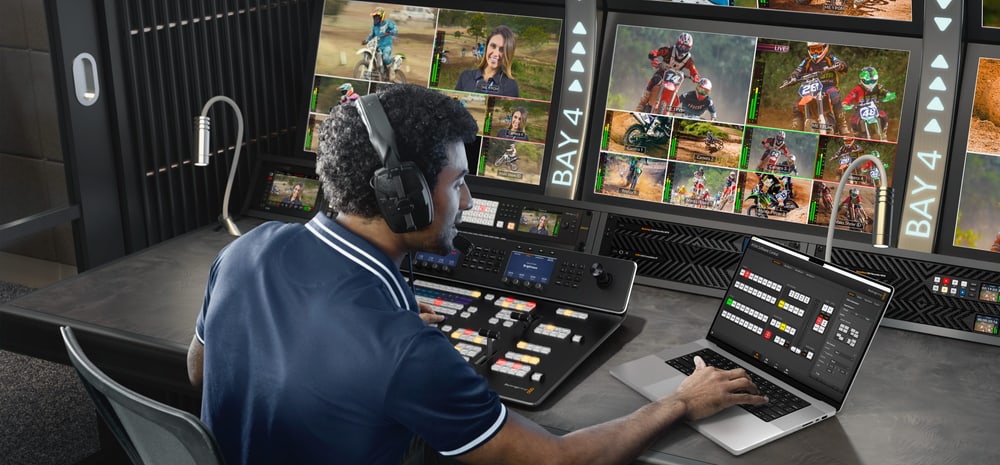

• Do 4 prilagodljiva multiview izlaza
• Mix, wipe, DVE i stinger prijelazi
• Do 4 DVE-a
• Unutarnji mediji za statičku i pokretnu grafiku

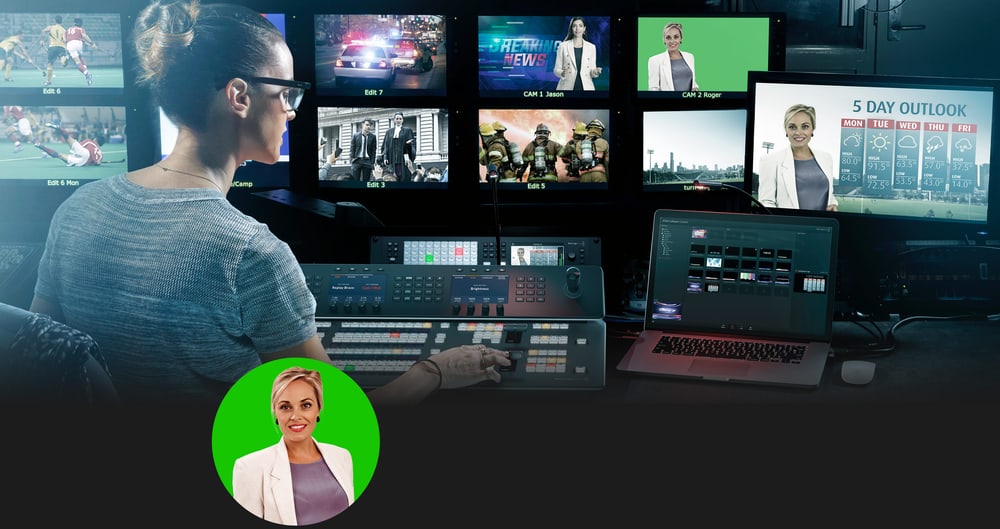

• 4 ATEM Advanced chroma ključa po redu M/E

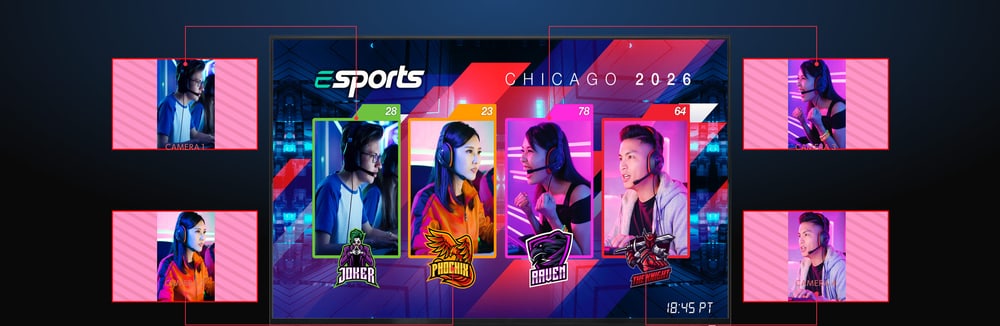

• Do 2 SuperSource, svaki s 4 DVE
• Podrška za Fairlight Live miksanje zvuka
• Profesionalni talkback kompatibilan s ClearCom i RTS

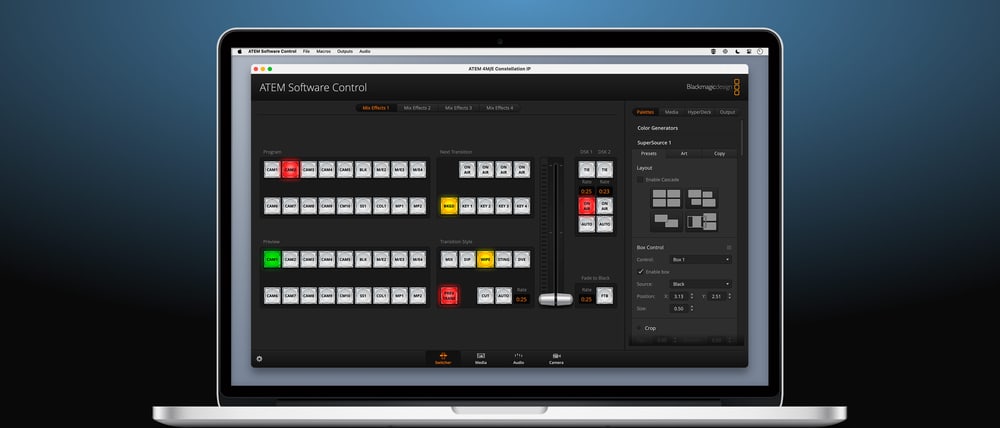

• Besplatni ATEM Software Control za Mac i Windows
• Kompatibilno s ATEM Monitoring Panelom
• Kompatibilno s ATEM Camera Control Panelom
• Sve značajke su uključene bez dodatnih troškova
