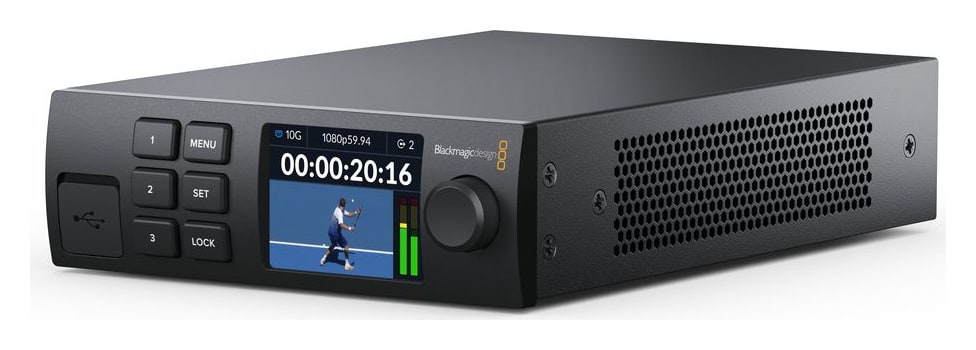

Blackmagic Design 2110 IP Converter 3x3G

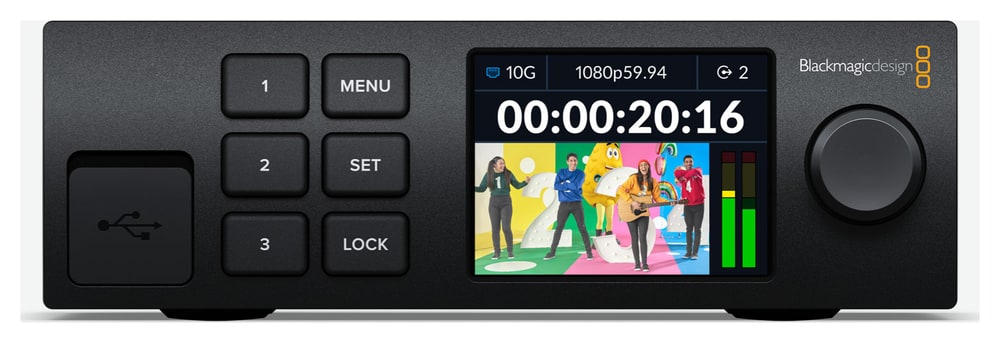

Usmjeravanje i dijagnostika izravno u racku

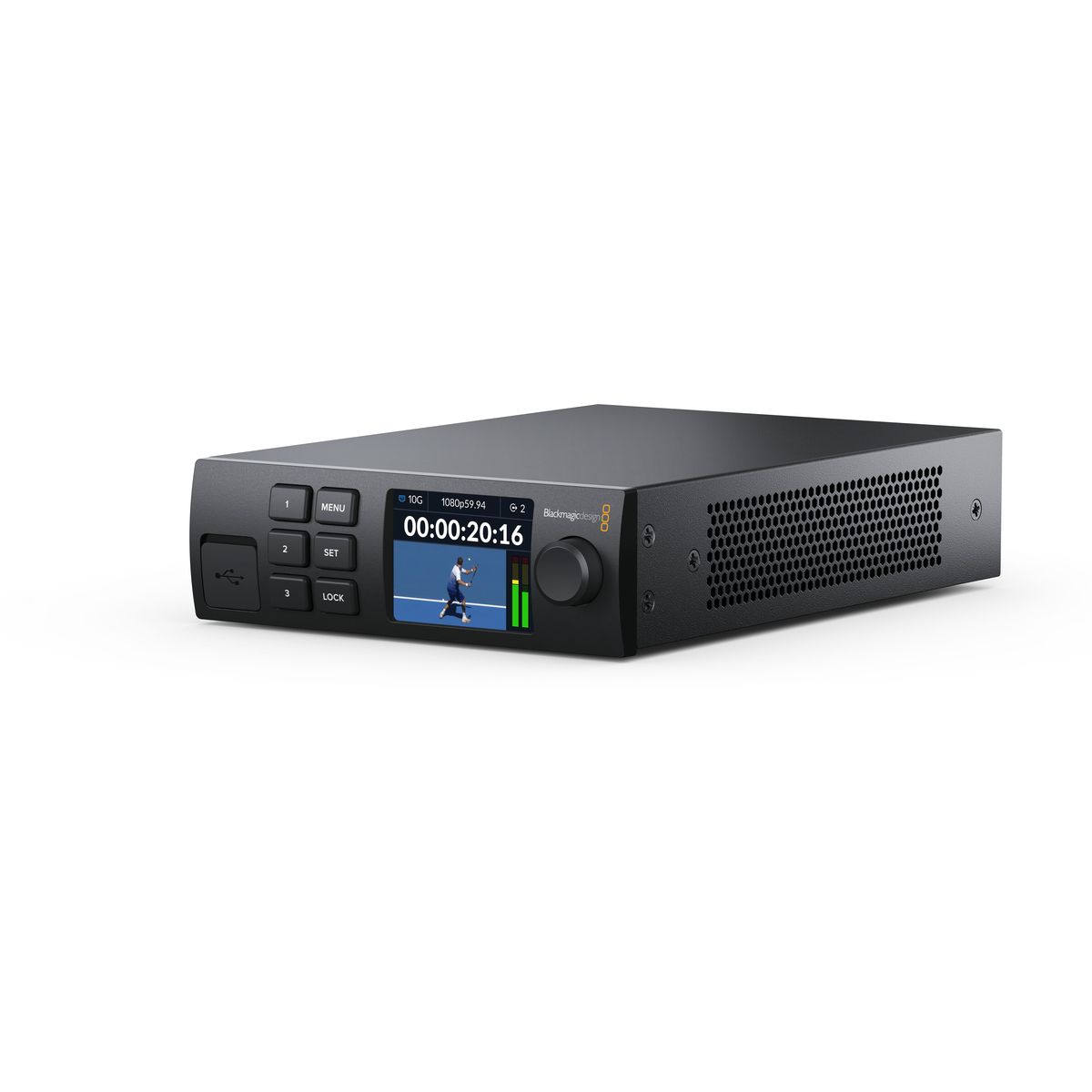

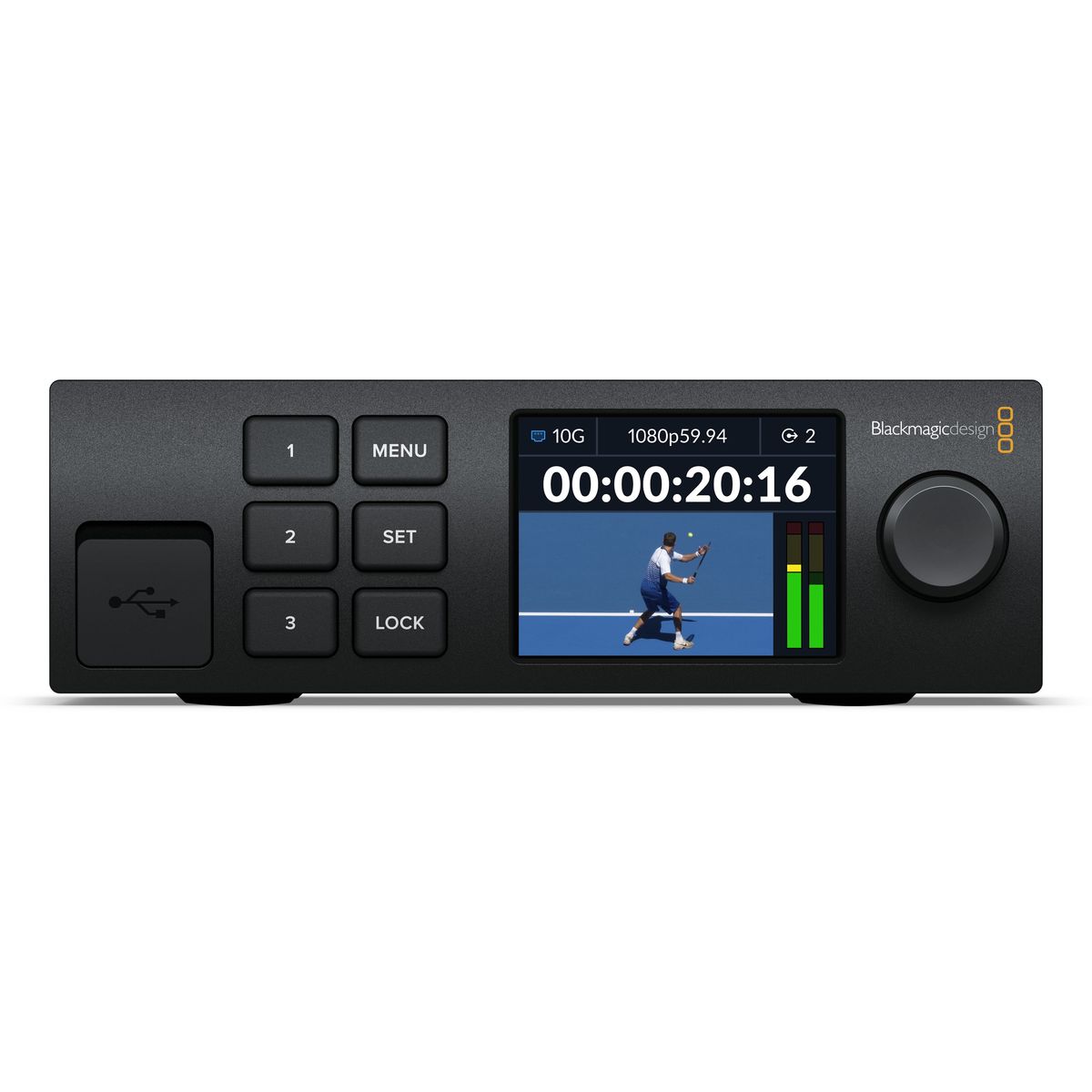

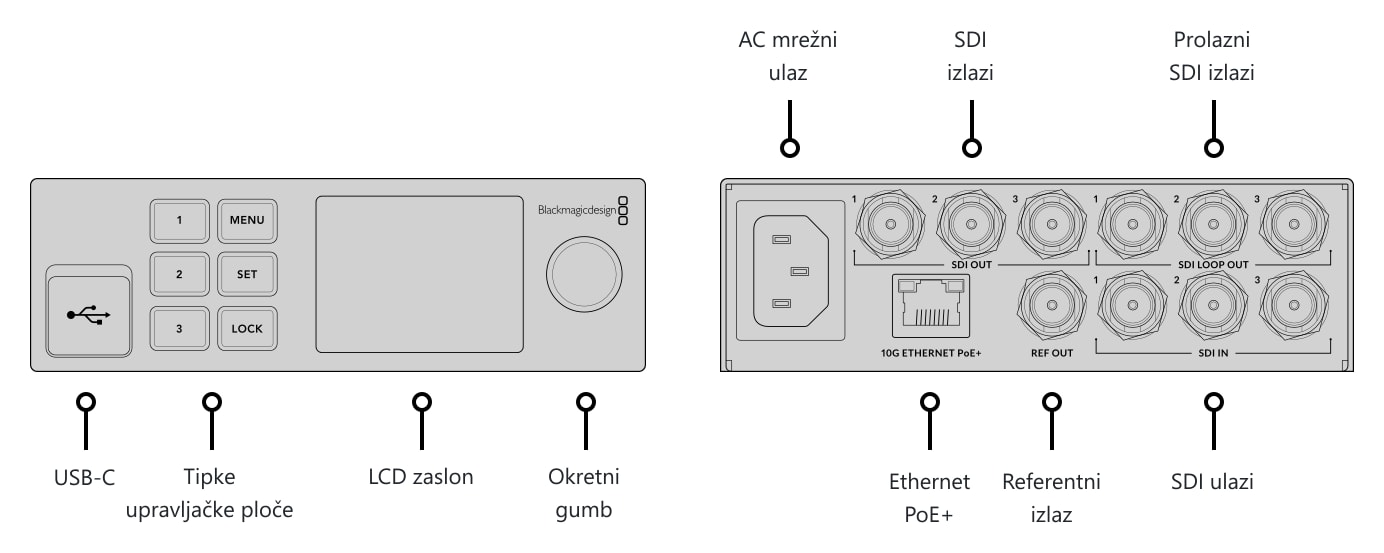

LCD zaslon u boji od 2,2″ prikazuje video, format, zvuk i vremenski kod te služi za izbornik i dijagnostiku. IP izvori za SDI izlaze biraju se na prednjoj ploči; prednji priključak USB-C služi za postavljanje i ažuriranja.

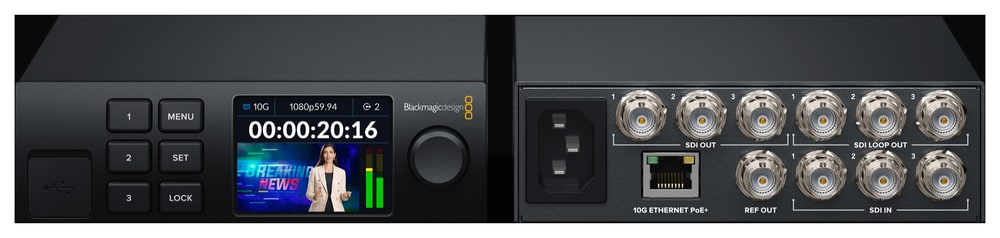

Šest SDI uređaja na jednom kabelu

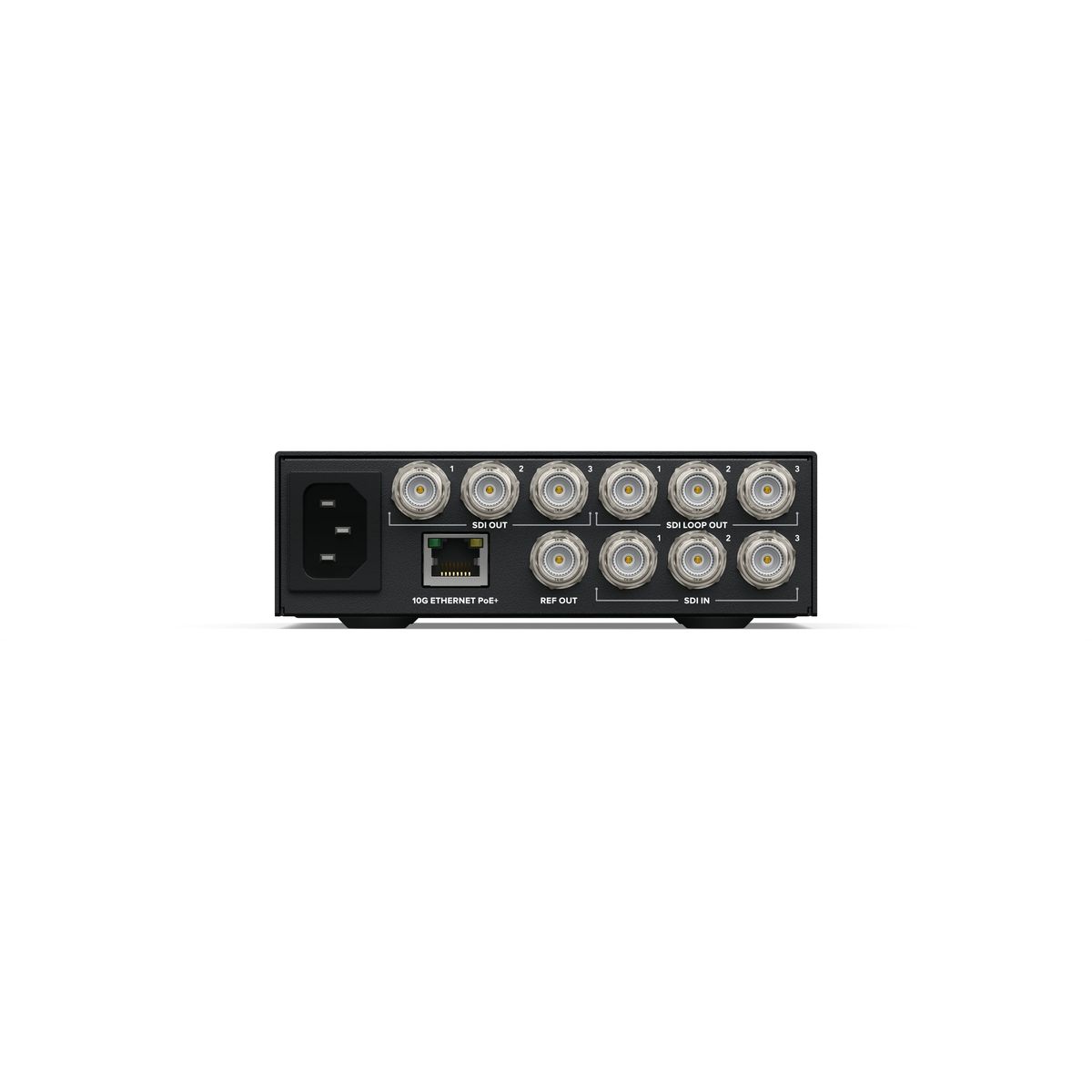

Jedan priključak 10G Ethernet prenosi tri ulazna i tri izlazna kanala do 1080p60, svaki s do 16 kanala ugrađenog zvuka i pomoćnim podacima. Prolazni SDI izlazi omogućuju umetanje pretvarača u postojeću vezu bez prekida signala.

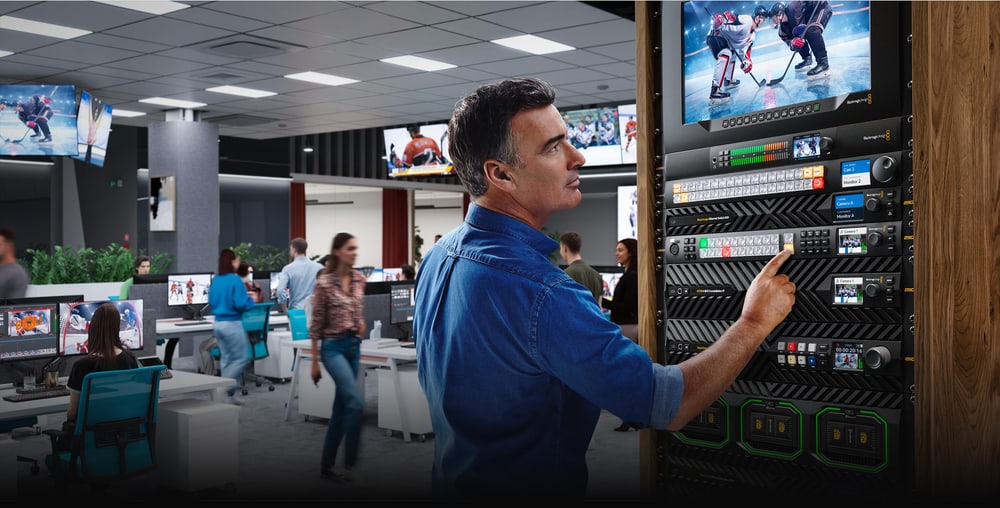

Točka–točka ili velika mreža

Pretvarač se može spojiti izravno s parnim uređajem bez mrežnog preklopnika ili uključiti u mrežu SMPTE-2110, u kojoj se veze upravljaju preko NMOS-a kao kod klasičnog video usmjerivača. Upravlja se s prednje ploče, preko mreže ili preko USB-C.

Uključivanje SDI opreme u upravljani IP tijek rada

Pretvarač odgovara obitelji standarda SMPTE ST 2110 za nekomprimirani video, oblikovanje prometa, PCM zvuk i pomoćne podatke. SDI ulaze može ponovno sinkronizirati na zajednički sat PTP, a za učinkovitu distribuciju izvora na više odredišta koristi multicast.

Podrška za NMOS omogućuje otkrivanje i upravljanje uređajima 2110 kao virtualnim usmjerivačem: IS-04 brine o otkrivanju i registraciji, IS-05 o upravljanju vezama. Tako se u IP infrastrukturu mogu uključiti video mikseri, snimači, poslužitelji za reprodukciju i procesori za streaming bez zamjene njihovih sučelja 3G-SDI.
