Blackmagic Design 2110 IP Converter 4x12G PWR

Blackmagic 2110 IP Converter 4x12G PWR povezuje četiri uređaja 12G-SDI s mrežom SMPTE-2110 i istodobno ih napaja preko četiri priključka 10G RJ-45 s PoE++ – do 90 W po priključku za kamere ili pretvarače Blackmagic. Svaki od četiri kanala dvosmjerno pretvara SD, HD i Ultra HD do 2160p60; izvedba 1U za ugradnju u rack ima upravljačku ploču s LCD zaslonom u…

Više informacija

2 659 € s PDV-om 2 127.2 € bez PDV-a
-+
Osobno preuzimanje unutar 90 minuta
Poslat ćemo: danas
Na lageru 1 kom
Praha 1 kom

Prikaži svu dodatnu opremu

Opis proizvoda ČLANCI TEHNIČKI PODACI SADRŽAJ PAKETA

Opis proizvoda

Blackmagic 2110 IP Converter 4x12G PWR povezuje četiri uređaja 12G-SDI s mrežom SMPTE-2110 i istodobno ih napaja preko četiri priključka 10G RJ-45 s PoE++ – do 90 W po priključku za kamere ili pretvarače Blackmagic. Svaki od četiri kanala dvosmjerno pretvara SD, HD i Ultra HD do 2160p60; izvedba 1U za ugradnju u rack ima upravljačku ploču s LCD zaslonom u boji.

Četiri kanala 12G-SDI u mreži SMPTE-2110

Četiri dvosmjerna kanala, programski ulaz s prolaznim izlazom i napajanje PoE++ u jednoj jedinici racka. Postojeća SDI oprema tako se uključuje u mrežu SMPTE-2110 bez zamjene ijednog uređaja.

4× 12G-SDI4× 10G RJ-45 PoE++SMPTE-2110do 2160p601U za rack

Napajanje mrežnim kabelom

Svaki od četiri priključka 10G Ethernet daje do 90 W PoE++. Kamera ili pretvarač Blackmagic na drugom kraju tako jednim kabelom Cat6 dobiva sliku, zvuk i napajanje.

PTP i NMOS

Sinkronizacija IEEE 1588 PTP v2 (ST 2059) i upravljanje vezama NMOS IS-04 i IS-05 za upravljanje s ploče usmjerivača.

Kodek Blackmagic IP10

Ultra HD s više od 30 sličica u sekundi stane u 10G Ethernet zahvaljujući kodeku IP10 s kašnjenjem od samo 8 uzoraka.

Upravljanje na prednjoj ploči

LCD zaslon u boji od 2,2″, 12 tipki, okretni gumb, zvučnik i izlaz za slušalice 6,35 mm.

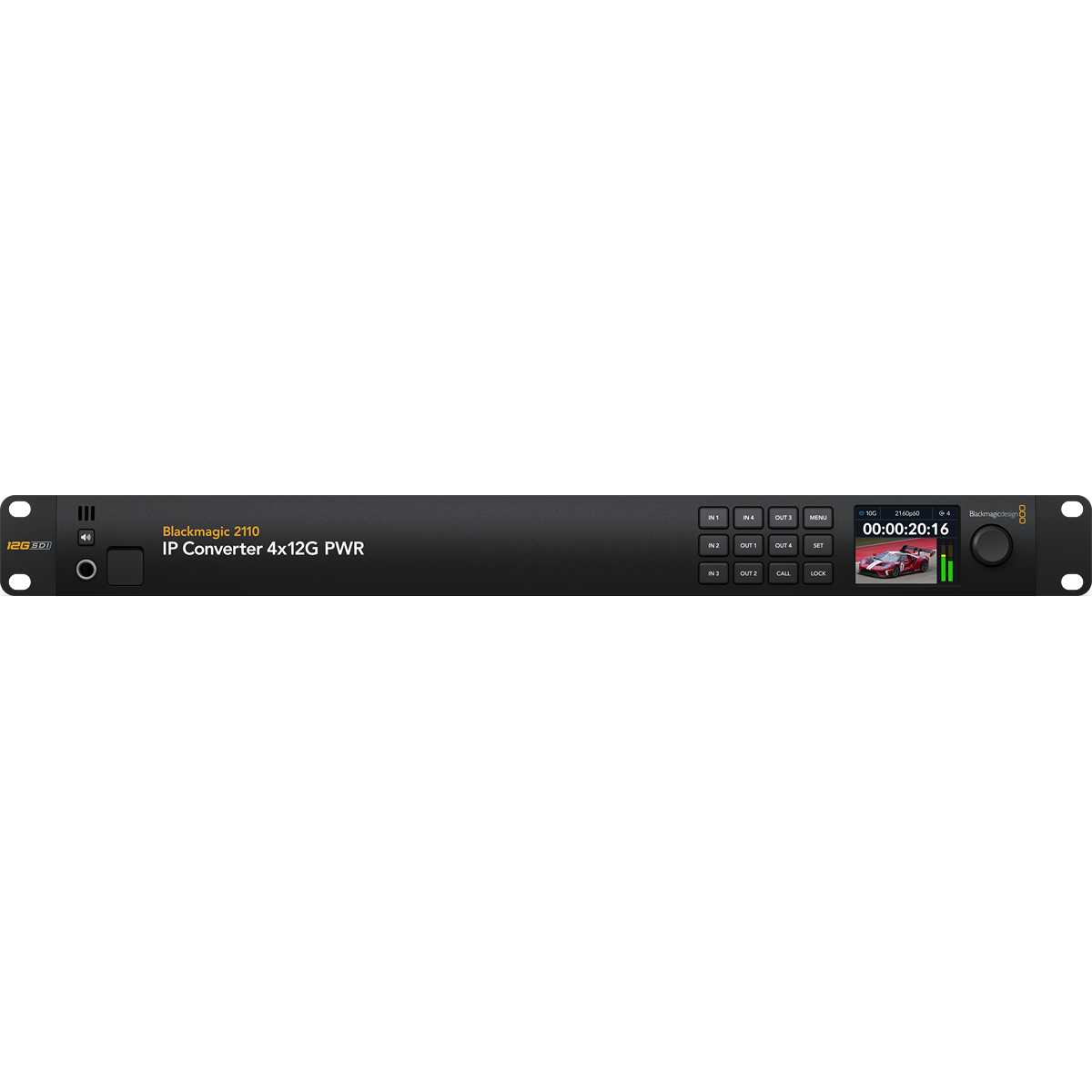

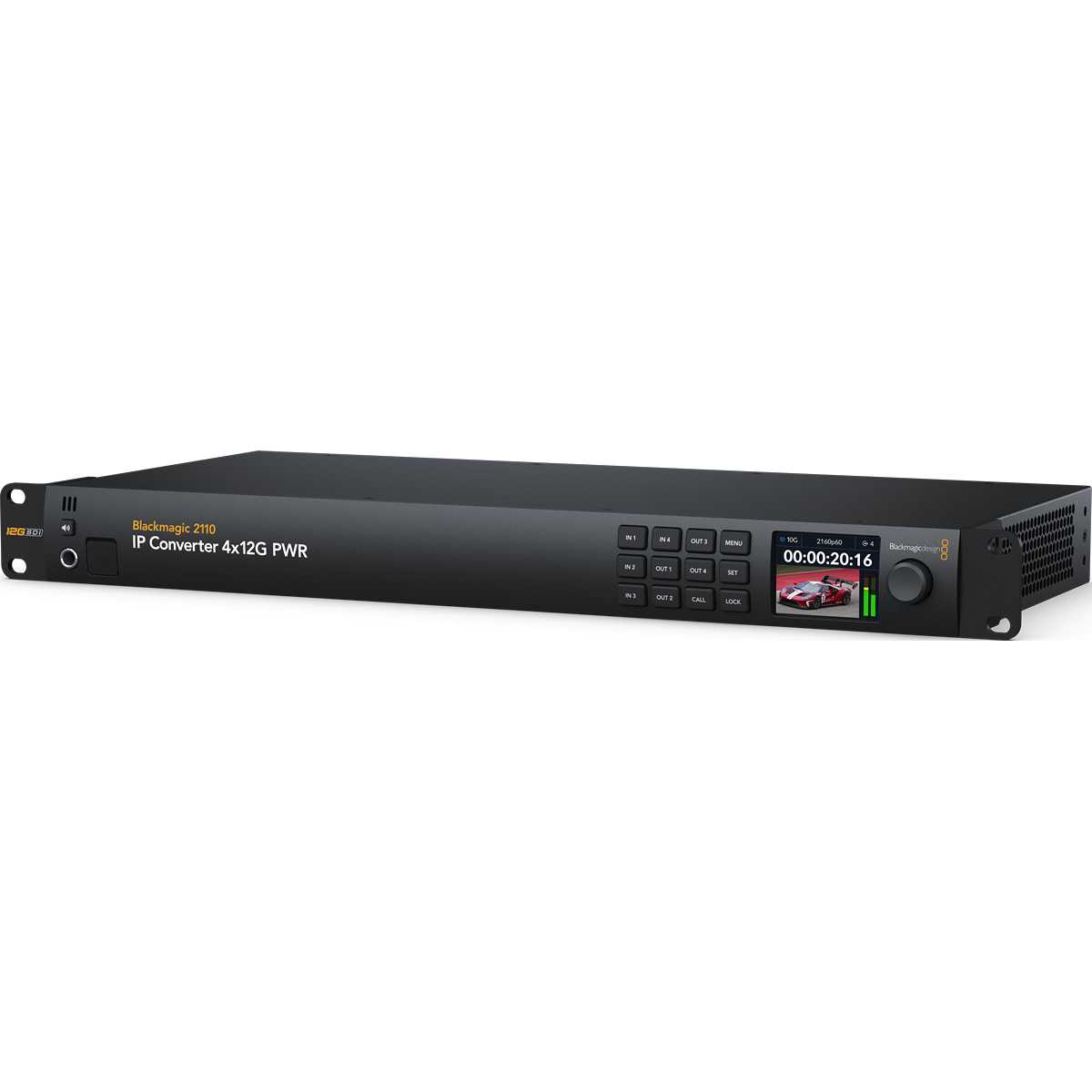

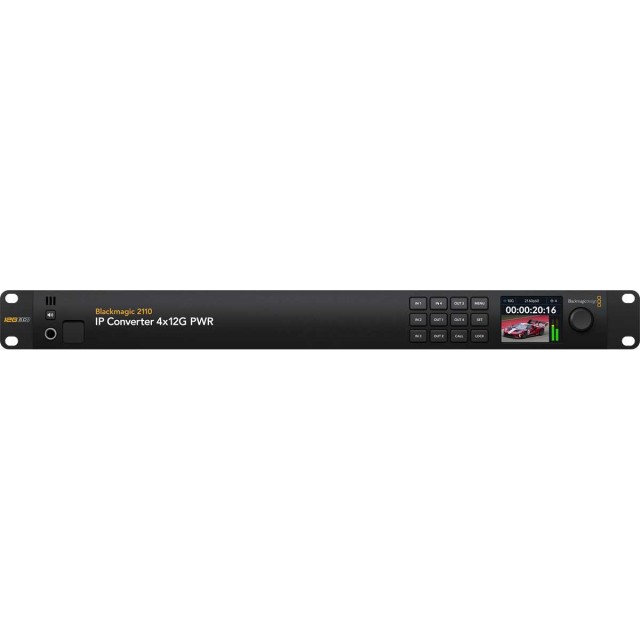

Upravljačka ploča s LCD zaslonom

Na prednjoj ploči nalaze se zaslon u boji od 2,2″, dvanaest tipki i okretni gumb za postavke i izbornik. Zvučnik s vlastitom tipkom i izlaz za slušalice 6,35 mm omogućuju slušanje ugrađenog zvuka izravno uz rack; prednji priključak USB-C služi za konfiguraciju i ažuriranja.

Blackmagic 2110 IP Converter 4x12G PWR – Upravljačka ploča s LCD zaslonom

Programski ulaz i 16 kanala zvuka

Uz četiri dvosmjerna kanala pretvarač ima zaseban programski ulaz 12G-SDI (PGM) s prolaznim izlazom. Svaki kanal prenosi 16 kanala ugrađenog zvuka i sam prepoznaje SD, HD, Ultra HD i 4K DCI; na izlazu 3G-SDI može se odabrati razina A ili B.

Blackmagic 2110 IP Converter 4x12G PWR – Programski ulaz i 16 kanala zvuka

Točka–točka ili velika mreža

Pretvarač se može spojiti izravno s parnim uređajem bez mrežnog preklopnika ili uključiti u mrežu SMPTE-2110, u kojoj se veze upravljaju preko NMOS-a kao kod klasičnog video usmjerivača. Konfiguracija i ažuriranja idu preko priključka 1G Ethernet ili USB-C.

Blackmagic 2110 IP Converter 4x12G PWR – Točka–točka ili velika mreža

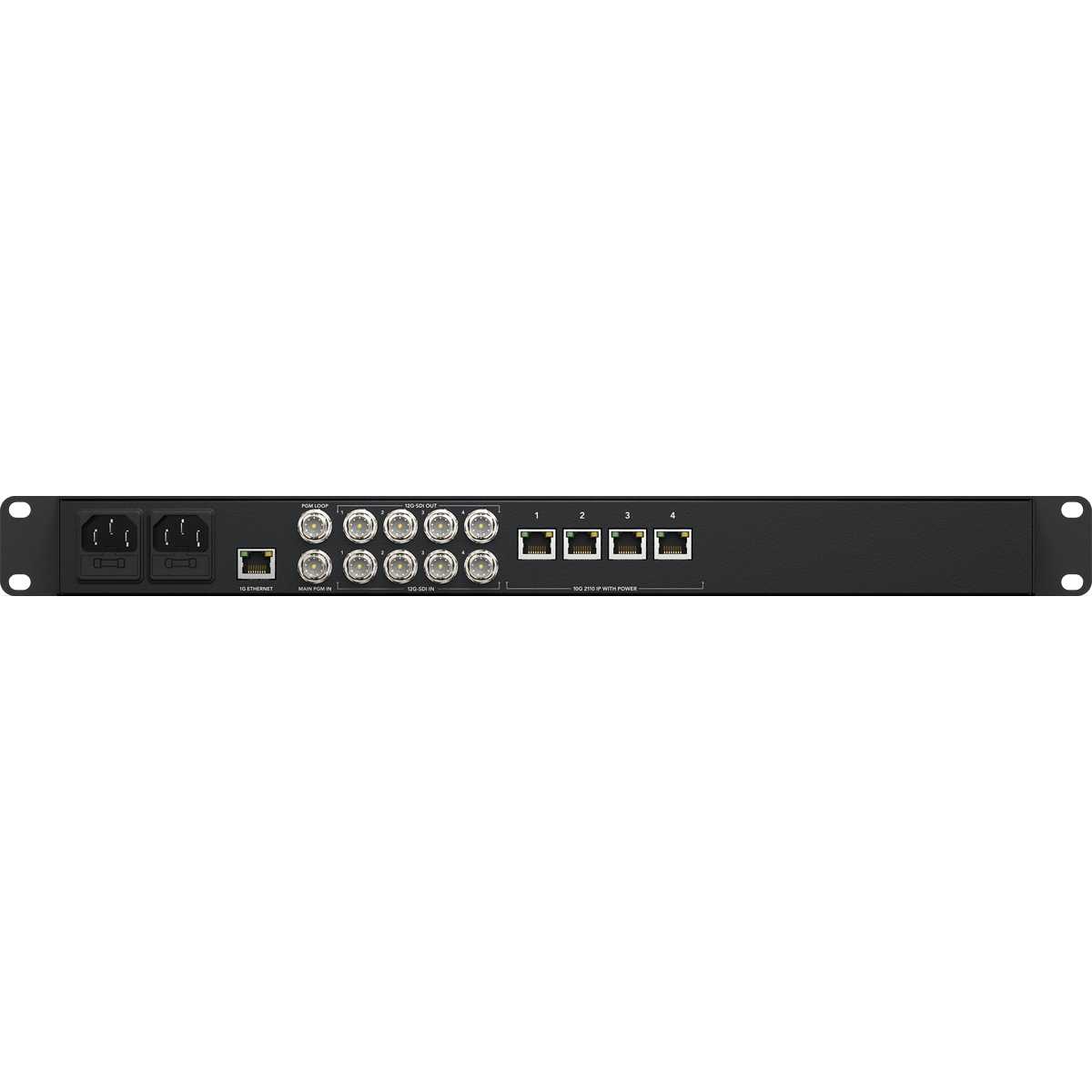

Priključci

Straga se nalaze dva AC mrežna ulaza za redundantno napajanje, četiri ulaza i četiri izlaza 12G-SDI, programski ulaz PGM s prolaznim izlazom, četiri priključka 10G Ethernet s PoE++ i priključak 1G Ethernet za konfiguraciju.

Blackmagic 2110 IP Converter 4x12G PWR – Priključci

Dodatne informacije

Video preko IP-a u praksi

Blackmagic Design nudi širok izbor proizvoda za IP video prema standardu SMPTE-2110 – pretvarače, video monitore, audio monitore pa čak i kamere. Podržavaju Ultra HD preko pristupačnog 10G Etherneta. Većina pretvarača je dvosmjerna, pa odgovaraju kamerama kojima treba dodatni kanal za povratnu sliku. Modeli za rack imaju elegantnu prednju ploču s LCD zaslonom u boji za praćenje, izbornik i dijagnostiku. Svi modeli zadovoljavaju standard SMPTE ST-2110 uključujući sinkronizaciju PTP i podržavaju NMOS, pa se veze mogu uspostavljati s ploče video usmjerivača. Modeli 2110 IP Mini toliko su mali da se mogu sakriti iza druge opreme; modeli za rack postavljaju se izravno na prednjoj ploči.

Pretvarači Blackmagic 2110 IP uključuju SDI uređaje u video infrastrukturu SMPTE-2110 i nude pristupačan način prelaska sve opreme na tu tehnologiju. Dovoljno ih je spojiti na video miksere, disk snimače, procesore za streaming, kamere, monitore i drugu opremu. Standard SMPTE ST-2110 određuje prijenos, sinkronizaciju i opis 10-bitnog videa, zvuka i pomoćnih podataka u IP mrežama. Pretvarači mogu ponovno sinkronizirati SDI ulaze na sat PTP ili sinkronizirati vanjske uređaje referentnim izlazom izvedenim iz PTP-a. Podržavaju 10-bitni video i standarde SD, HD i Ultra HD do 2160p60; pri promjeni ulaza sami se prebacuju na novi standard, a višekanalni modeli mogu na svakom kanalu imati drugi standard.

Pretvarači Blackmagic 2110 IP dostupni su s priključcima RJ-45 za uobičajene kabele Cat6 ili s utorima SFP za optičke module. Kabeli Cat6 znatno smanjuju troškove sustava SMPTE-2110 – lako se izrađuju, a mrežni preklopnici 10G Ethernet široko su dostupni. Veliki izazov tehnologije SMPTE-2110 je potreba za informatičarem u pripravnosti koji održava IP video sustav u radu. Pretvarači Blackmagic rješavaju taj problem jer se mogu povezati točka–točka bez složenog mrežnog preklopnika. Prednosti IP videa SMPTE-2110 i dalje ostaju: jednostavni Ethernet kabeli, napajanje kabelom i dvosmjerni video.

U većim sustavima SMPTE-2110, primjerice u televizijskom emitiranju, sva se oprema spaja na mrežni preklopnik, a veze među uređajima uspostavljaju se njegovim alatom za konfiguraciju, slično kao kod klasičnog video usmjerivača. Proizvodi Blackmagic 2110 IP podržavaju i protokol NMOS: postavljanje je složenije, ali nudi veliku fleksibilnost. Zahvaljujući NMOS-u svi uređaji 2110 IP mogu raditi zajedno kao jedan veliki virtualni usmjerivač; izvore u mrežama 2110 IP može usmjeravati i aplikacija Videohub Smart Control, koja radi kao NMOS kontroler.

Zahvaljujući 10G Ethernetu video proizvodi Blackmagic SMPTE-2110 mogu biti manji, štedljiviji i pristupačniji te se mogu napajati mrežnim kabelom. Za nekomprimirani 10-bitni Ultra HD s više od 30 sličica u sekundi 10G Ethernet ipak nema dovoljnu propusnost. Rješenje je kodek Blackmagic IP10: ima nisko kašnjenje od 8 uzoraka, temelji se na otvorenom standardu bez licencnih naknada i kao nezahtjevan kodek troši vrlo malo snage FPGA-a, pa kompatibilni proizvodi SMPTE-2110 ostaju pristupačni.

Značajke pretvarača Blackmagic 2110 IP

  • Svi pretvarači zadovoljavaju standard IP videa SMPTE-2110
  • Izbor minijaturnih pretvarača ili modela za 19″ rack
  • Korištenje raširenih mreža 10G Ethernet za povoljnu instalaciju
  • Ponovna sinkronizacija SDI ulaza na sat PTP
  • Podrška za NMOS za virtualni usmjerivač
  • Kodek Blackmagic IP10 s niskim kašnjenjem i otvorenim standardom
  • Svi standardi SD, HD i Ultra HD do 2160p60

SADRŽAJ PAKETA

  • Blackmagic 2110 IP Converter 4x12G PWR
  • Kartica dobrodošlice s QR kodom za preuzimanje softvera

TEHNIČKI PODACI

  • SDI ulazi: 4× 12G-SDI
  • SDI izlazi: 4× 12G-SDI
  • Programski ulaz PGM: 1× 12G-SDI s prolaznim izlazom
  • Brzine SDI: 270Mb, 1,5G, 3G, 6G, 12G
  • Video SMPTE-2110: 4× 10G Ethernet, ulaz i izlaz SMPTE ST 2110
  • Ethernet: 4× RJ-45 10G s PoE++ (10/100/1000/10G BASE-T, samo izlaz napajanja); 1× RJ-45 1G za konfiguraciju
  • Računalno sučelje: 1× USB-C 3.0 za konfiguraciju i ažuriranja
  • Zvuk: 16 kanala ugrađenog zvuka na svakom SDI ulazu i izlazu te u svakom streamu 2110 IP
  • Praćenje zvuka: zvučnik na prednjoj ploči, izlaz za slušalice 6,35 mm
  • Standardi HD: 720p50, 720p59,94, 720p60; 1080i50, 1080i59,94, 1080i60; 1080p23,98, 1080p24, 1080p25, 1080p29,97, 1080p30, 1080p47,95, 1080p48, 1080p50, 1080p59,94, 1080p60; 1080PsF25, 1080PsF29,97, 1080PsF30
  • Standardi Ultra HD: 2160p23,98, 2160p24, 2160p25, 2160p29,97, 2160p30, 2160p47,95, 2160p48, 2160p50, 2160p59,94, 2160p60
  • Standardi 4K DCI: 4Kp23,98, 4Kp24, 4Kp25, 4Kp29,97, 4Kp30, 4Kp47,95, 4Kp48, 4Kp50, 4Kp59,94, 4Kp60 DCI
  • SDI norme: SMPTE 292M, 296M, 424M, 425M, 2081-1, 2081-10, 2082-1, 2082-10, 2084, 2108-1
  • IP norme: SMPTE 2110-20, 2110-21, 2110-30 (Level C), 2110-40; IGMP v3
  • Sinkronizacija: IEEE 1588-2008 (PTP v2), ST 2059-1, ST 2059-2
  • NMOS: IS-04 v1.3.2, IS-05 v1.1.2, BCP-002-01, BCP-004-01
  • Kodek: Blackmagic IP10 pri pretvorbi brzina 12G-SDI u 10G video 2110 IP
  • Upravljanje: LCD zaslon u boji od 2,2″, 12 tipki, okretni gumb
  • Napajanje: 2× unutarnji izvor napajanja 100–240 V AC, 50/60 Hz; 2× IEC C14
  • Potrošnja: najv. 410 W (uključujući 4× 90 W PoE za spojene uređaje)
  • Ugradnja: 1U za 19″ rack
  • Dimenzije (š × d × v): 482 × 234 × 44 mm
  • Težina: 3,73 kg
  • Podržani sustavi: macOS 13 Ventura, macOS 14 Sonoma ili noviji; Windows 10 i 11
  • Radna temperatura: 5 do 40 °C
  • Temperatura skladištenja: -20 do 45 °C
  • Relativna vlažnost: 0–90 %, bez kondenzacije
  • Jamstvo: 1 godina ograničenog jamstva proizvođača

ČLANCI

Parametri

Parametri

Proizvođač: Blackmagic Design
Kategorija: Pretvarači signala

Glavni parametri

Ostale funkcijeAudio izlaz · automatska prilagodba formata · LCD zaslon · SDI LOOP
Izvor12G SDI · IP
Cilj12G SDI · IP
