Blackmagic Design Studio Converter

Blackmagic Design Studio Converter pretvarač je za studijske kamere Blackmagic s mrežnim sučeljem 10G Ethernet (Studio Camera 4K Pro, 4K Pro G2 i 6K Pro). Jednim cjenovno pristupačnim kabelom Cat 6A prenosi sliku kamere, povratni program, vremenski kod, referencu, tally, talkback, upravljanje kamerom i napajanje PoE, slično kao skupo rješenje sa SMPTE optikom. Na strani režije ima 2 izlaza 12G-SDI, 2 povratna ulaza SDI, nadzorni izlaz 3G-SDI, vremenski kod i referencu Tri-Sync ili Black Burst, talkback, LCD zaslon 2,2″, izlaz za slušalice i zvučnik.

Cijela veza s kamerom jednim kabelom

Slika, povratni signali, tally, talkback, upravljanje i napajanje kamere putuju jednim bakrenim kabelom 10G Ethernet.

10G Ethernet s PoE 90 W2× izlaz 12G-SDI2× povratni ulaz SDITri-Sync / Black Burst

Kao SMPTE optika, samo jeftinije

Pretvarač napaja kameru ethernetskim kabelom pa kod kamere ne trebate strujni adapter. Na strani režije razvodi sve signale videa, zvuka i talkbacka na uobičajene priključke.

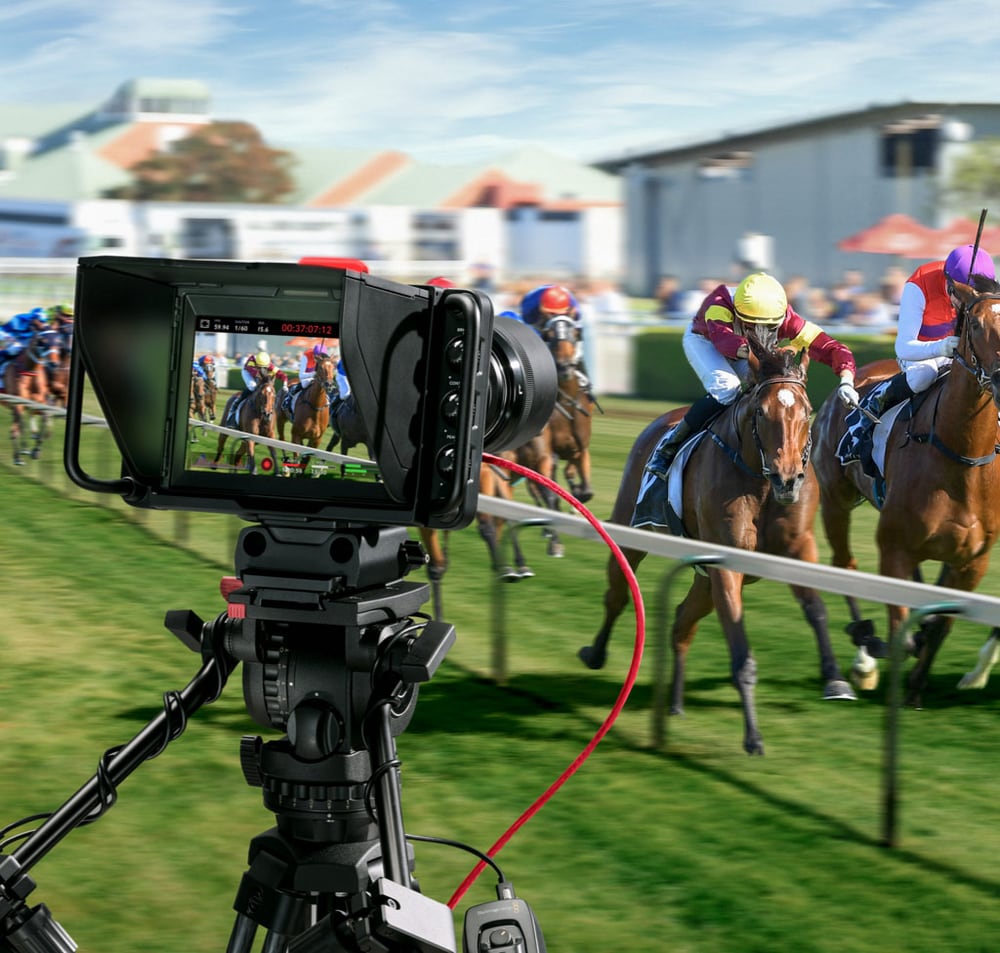

Kamera daleko od miksera

Kameri ne treba vlastito napajanje pa može stajati daleko od miksera. Za kraće dionice dovoljan je kabel Cat 6, a za dulje je prikladan dobro oklopljen kabel Cat 6A S/FTP. Ethernetski konektor u oba se uređaja zaključava protiv izvlačenja.

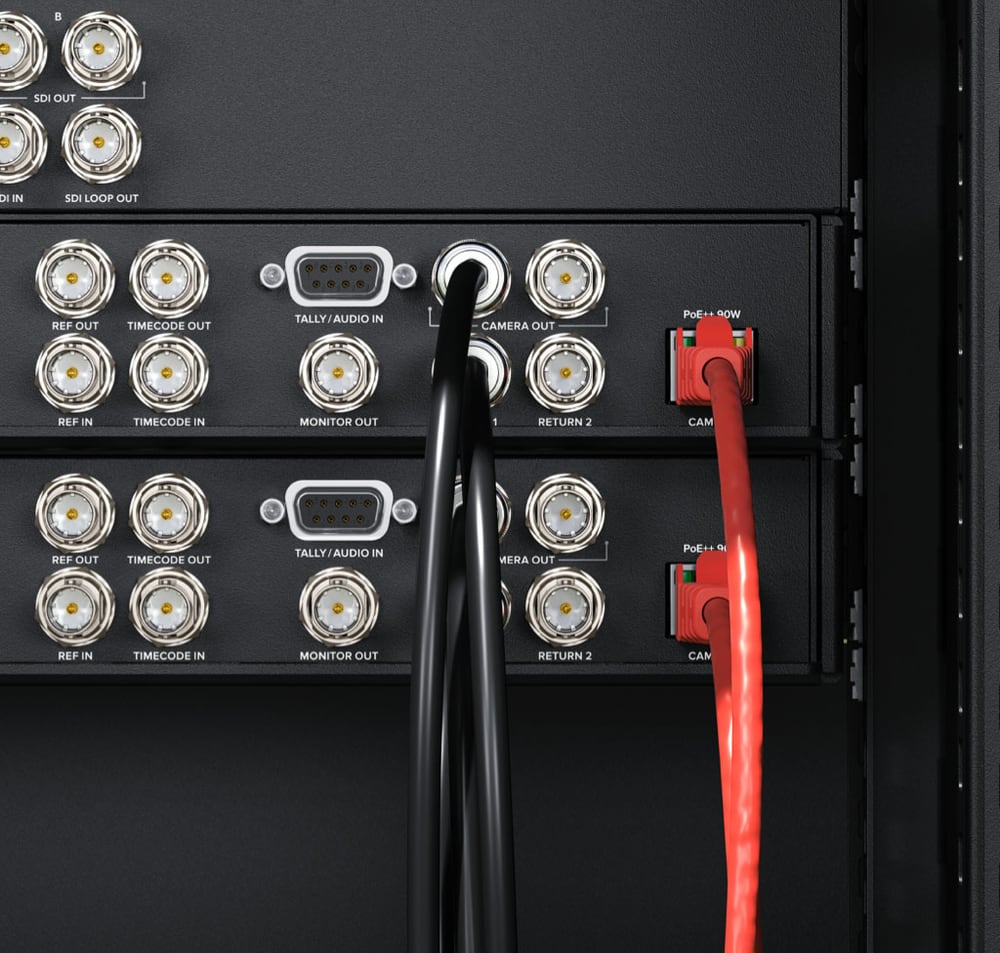

Na strani režije

Jedan izlaz 12G-SDI kamere vodite u mikser, a drugi primjerice u snimač HyperDeck Studio za čistu snimku ISO. Povratni ulaz 1 nosi program iz miksera u tražilo kamere, a ulaz 2 dodatni signal – teleprompter, grafiku ili drugu kameru – na izlaz HDMI kamere.

Priključci i upravljački elementi

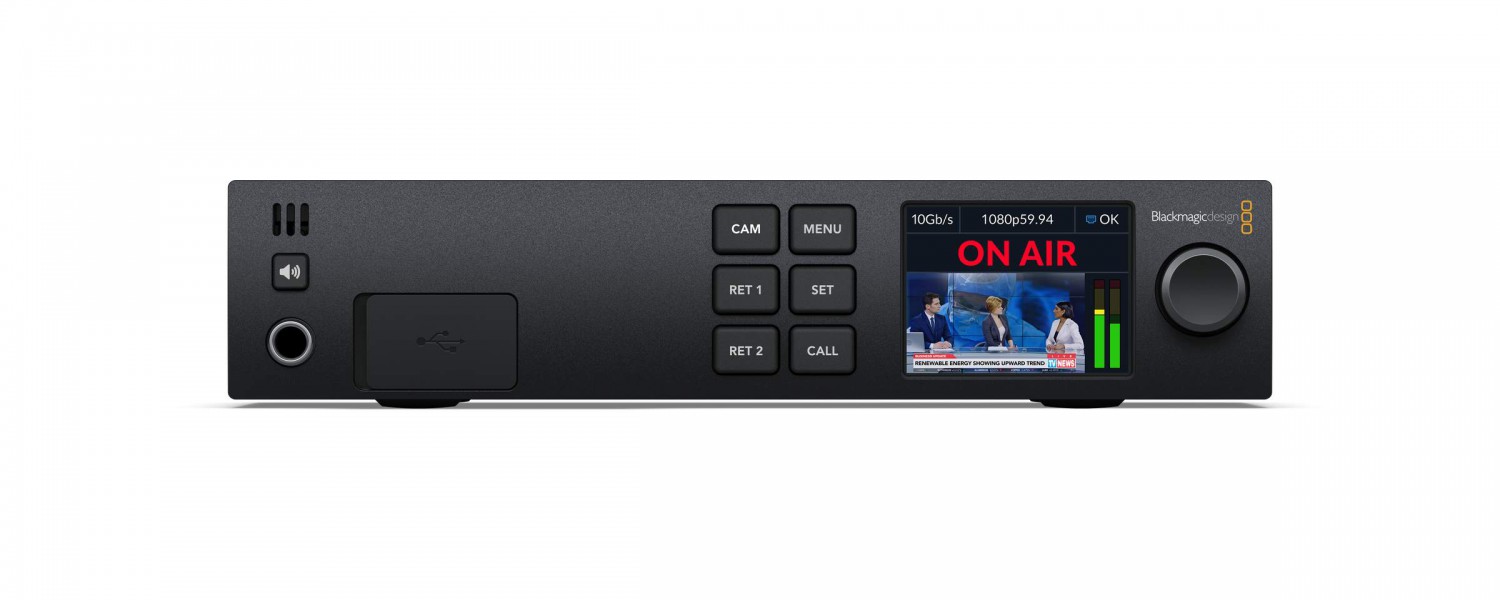

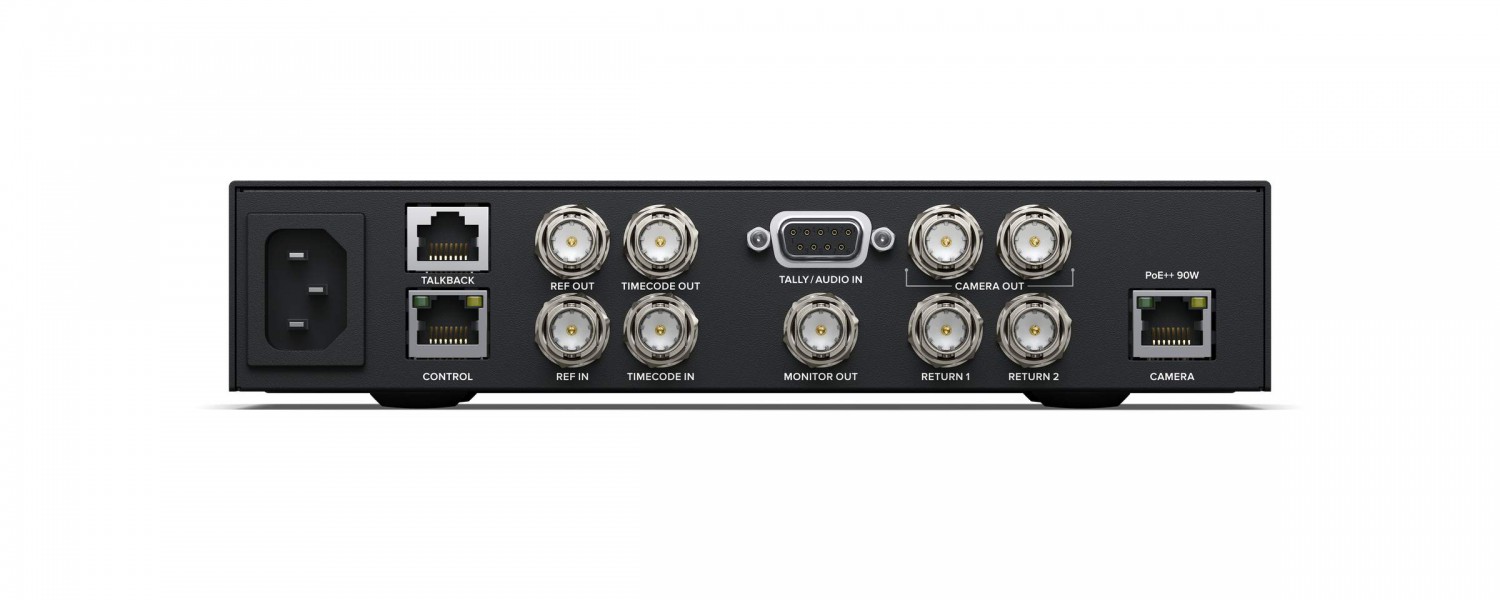

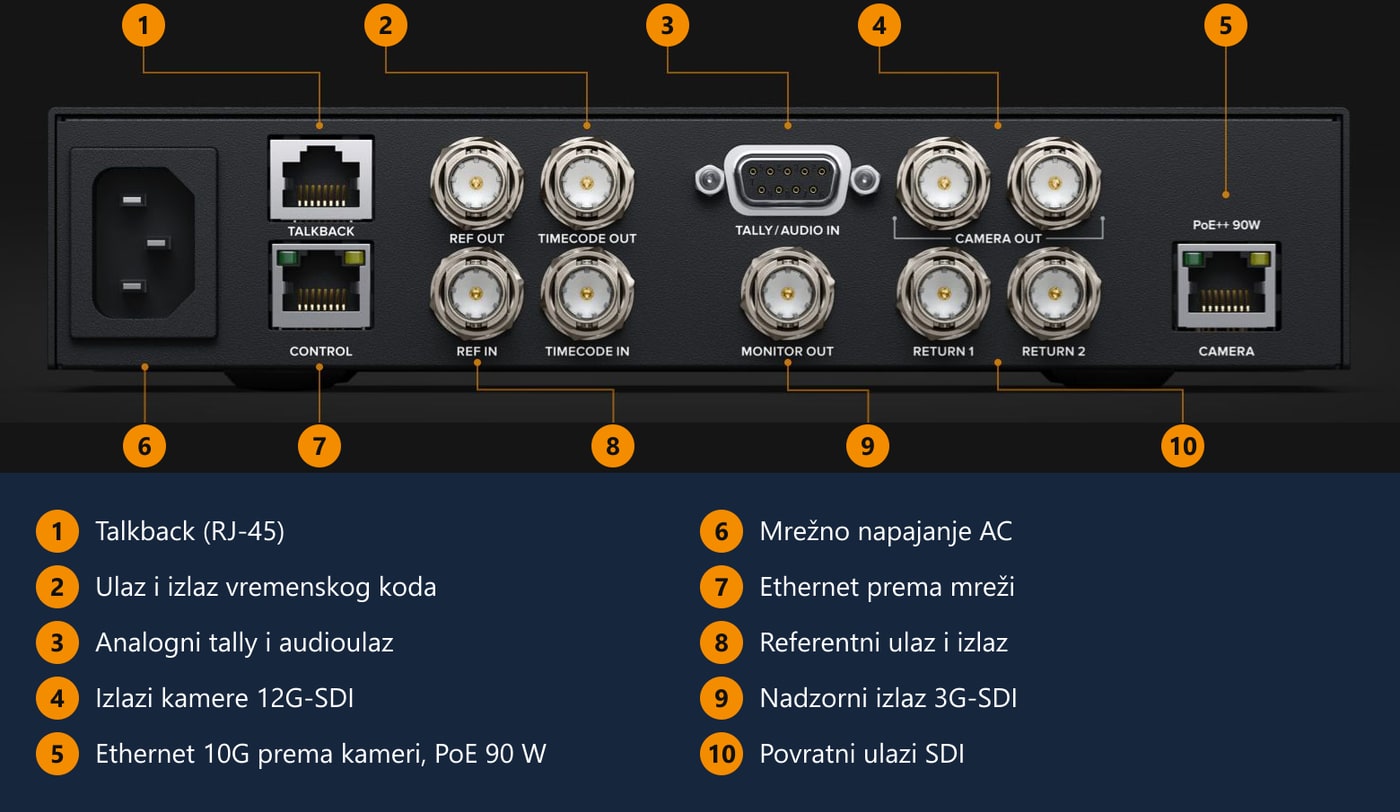

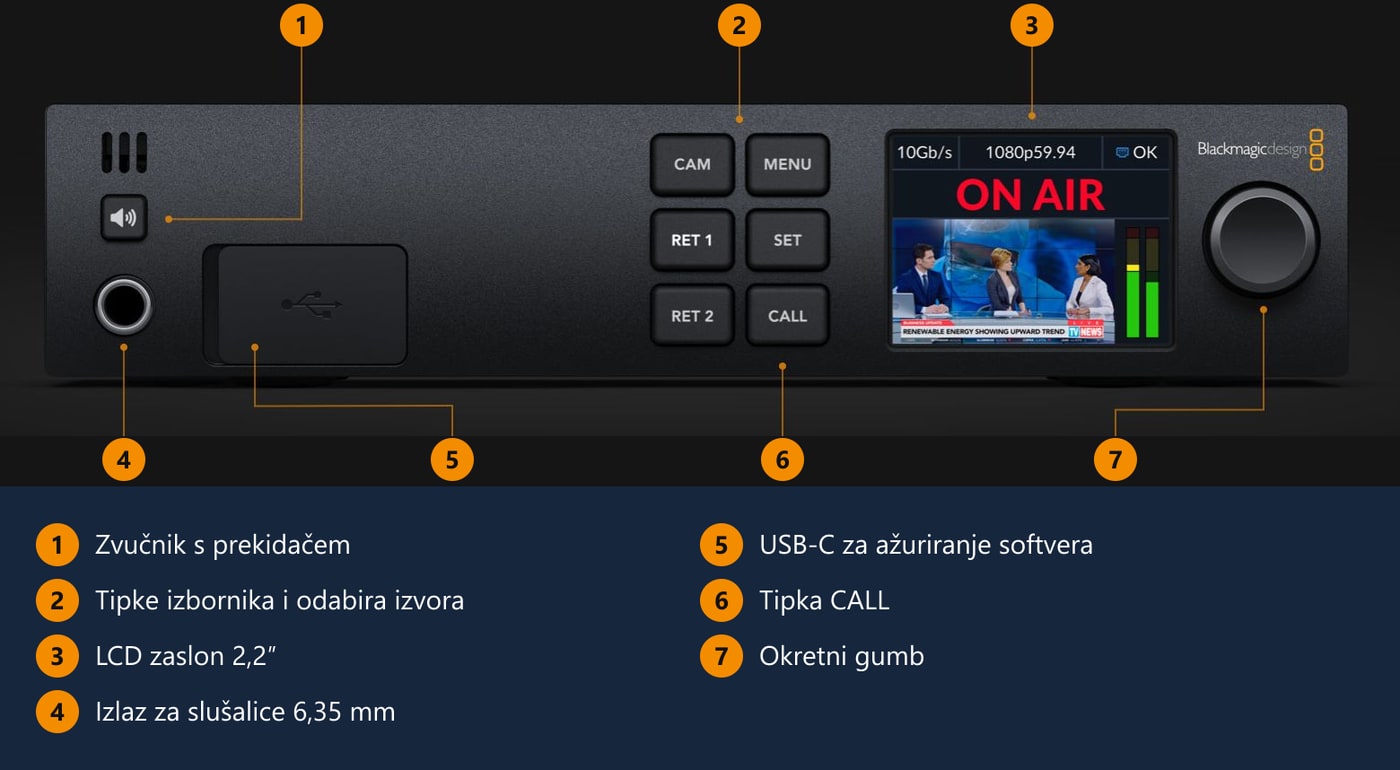

Prednja ploča služi za nadzor i upravljanje, stražnja za povezivanje s kamerom i s opremom u režiji.
