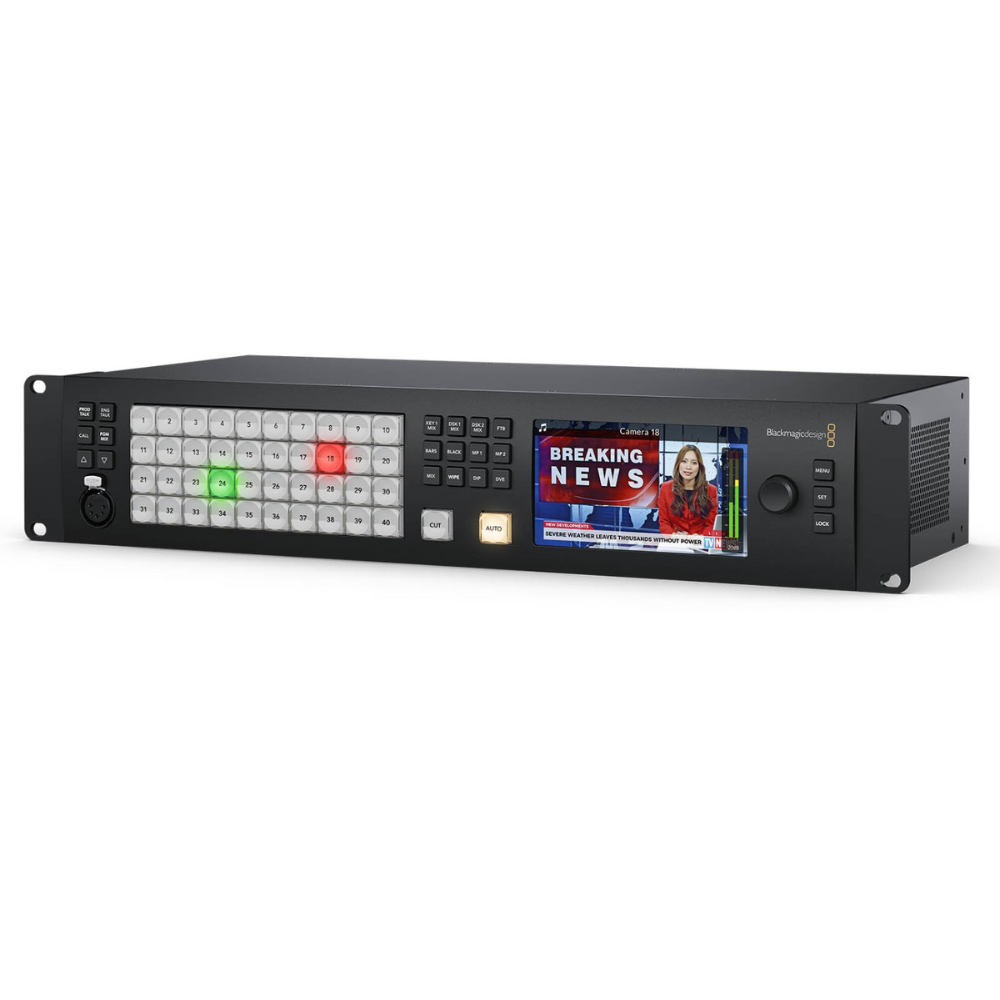

Blackmagic Design ATEM 4 M/E Constellation HD

ATEM 4 M/E Constellation HD je profesionalni video mikser uživo s 4 M/E za HD produkcije. Nudi 40 ulaza 3G-SDI s pretvorbom standarda na svakom ulazu, 24 neovisno usmjerivih izlaza 3G-SDI, 16 keyera ATEM Advanced Chroma, 4 multiviewa, 4 reproduktora medija, talkback i audio miksetu Fairlight za 156 kanala. Upravlja se s prednje ploče, softverom ATEM Software Control ili pločama ATEM.

Video mikser 4 M/E s 40 ulaza 3G-SDI i MADI

ATEM 4 M/E Constellation HD objedinjuje 4 M/E, 40 ulaza 3G-SDI s pretvorbom standarda i resinkronizacijom te 24 neovisno usmjerivih izlaza 3G-SDI. Radi u načinu program/pregled kao televizijska režija: izvor pripremite u pregledu i tipkom CUT ili AUTO pošaljete ga u eter.

40× ulaz 3G-SDI24× izlaz 3G-SDI4 M/E · 12× DVE16× Advanced Chroma4× multiview2 RU

Talkback kao u televizijskom studiju

Na prednjoj ploči nalazi se 5-pinski XLR priključak za slušalice s mikrofonom, a straga RJ45 za talkback sustave kao što su ClearCom ili RTS. Na raspolaganju su produkcijski i tehnički krug, slušanje vlastitog mikrofona i miks programa te preko SDI kanala 15 i 16 dvosmjerna komunikacija s kamerama Blackmagic Design.

Web kamera preko USB-C

Program ide u računalo kao web kamera 720p ili 1080p brzinom sličica programa – za Zoom, Teams, OBS i XSplit.

Izlazi za svakoga

Svaki od 24 izlaza 3G-SDI može se neovisno usmjeriti na bilo koji ulaz ili unutarnji izvor. Prenose programski zvuk, vremenski kod RP-188, upravljanje kamerama, tally i talkback.

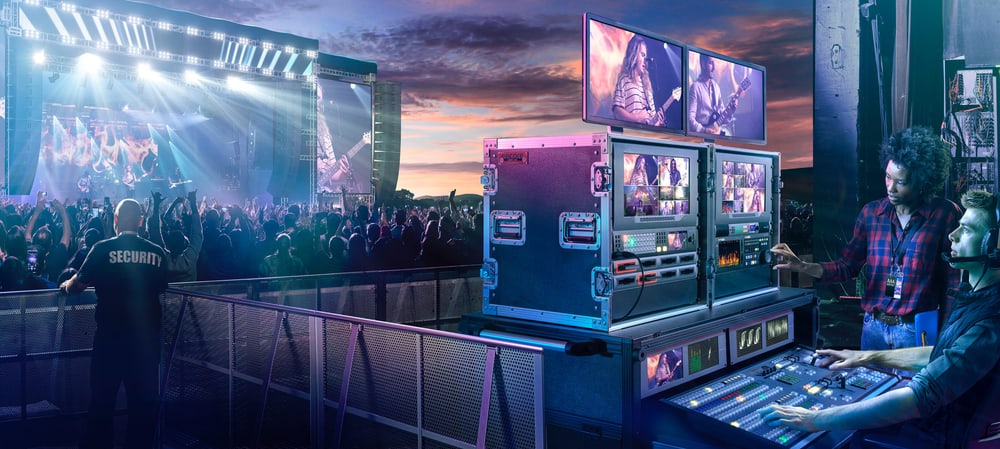

Za koncerte, sport i bogoslužja

S 40 ulaza kamere se mogu rasporediti po cijeloj pozornici, a od brojnih izvora i DVE-a slagati višeslojne kompozicije. Unutarnja grafika i keyeri ATEM Advanced Chroma pokrivaju i zahtjevne emisije, a upravljanje je ipak toliko jednostavno da ga svladava i obučena volonterska ekipa.

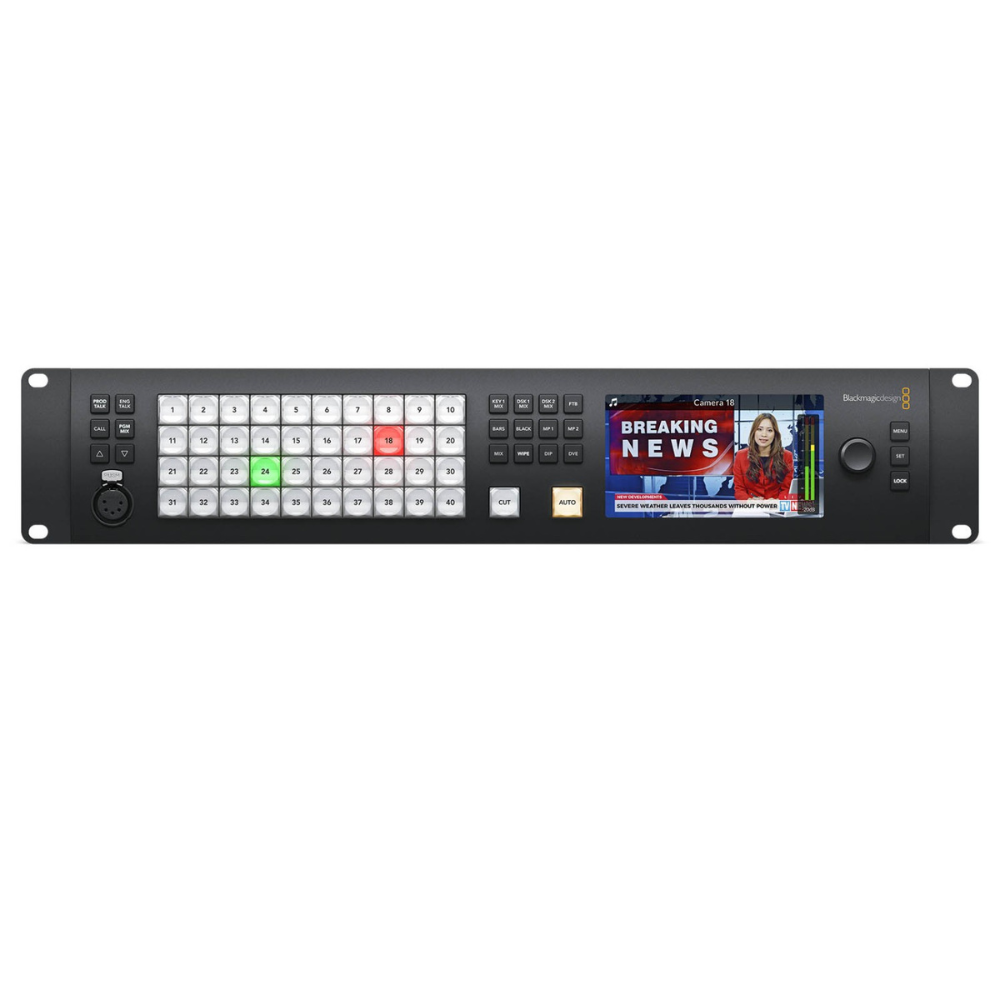

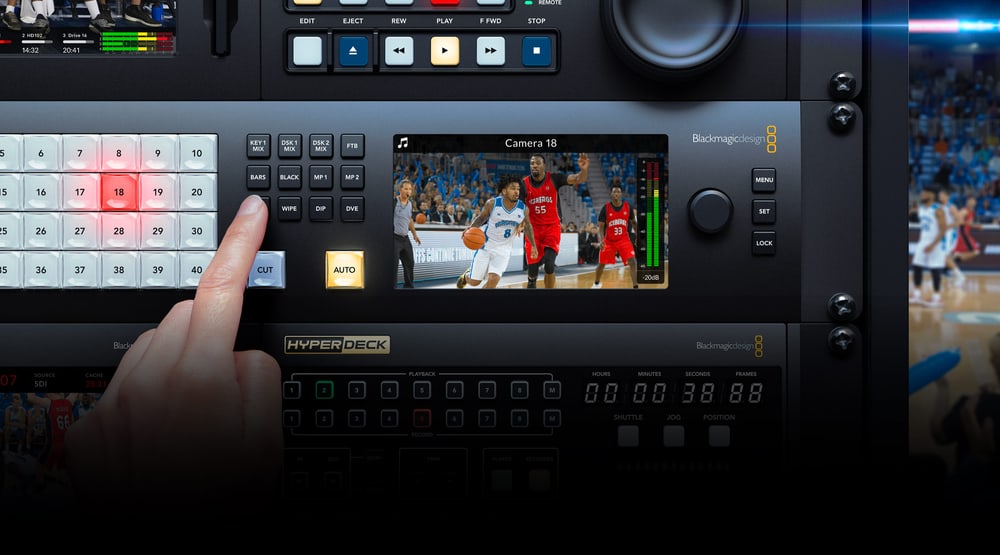

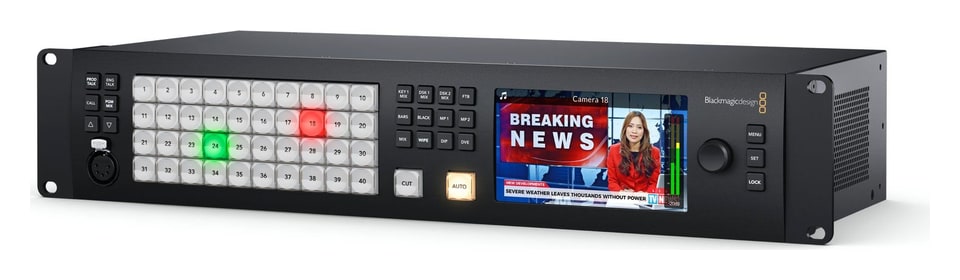

Upravljačka ploča izravno sprijeda

Prednja ploča ima tipke izvora, CUT i AUTO, upravljanje keyerima, reproduktorima medija i zatamnjenjem u crno, LCD zaslon od 5" za pregled i izbornike te 5-pinski XLR priključak za slušalice s mikrofonom s tipkama za talkback. Video mikser tako se može postaviti i u nuždi upravljati bez računala; tipke su iste vrste kao na velikim pločama ATEM.

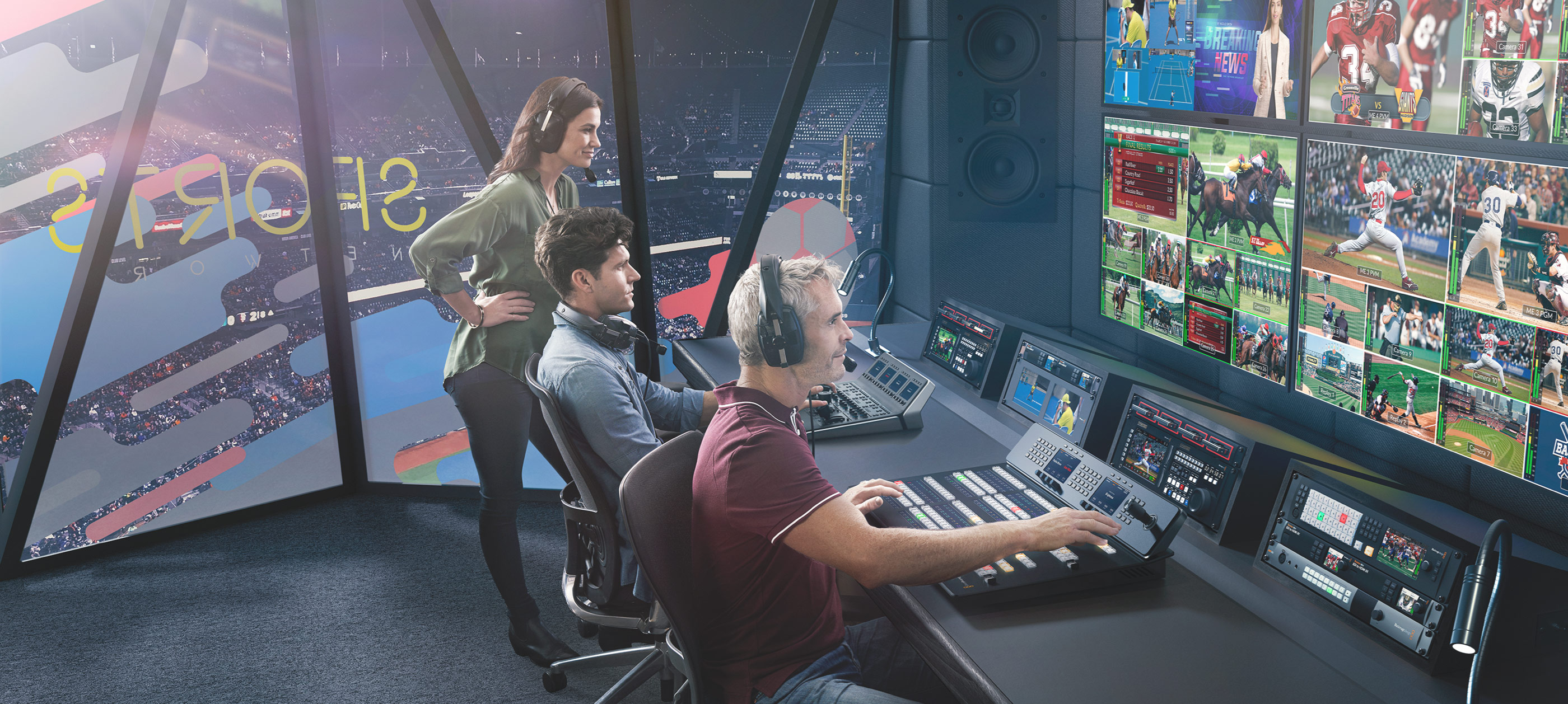

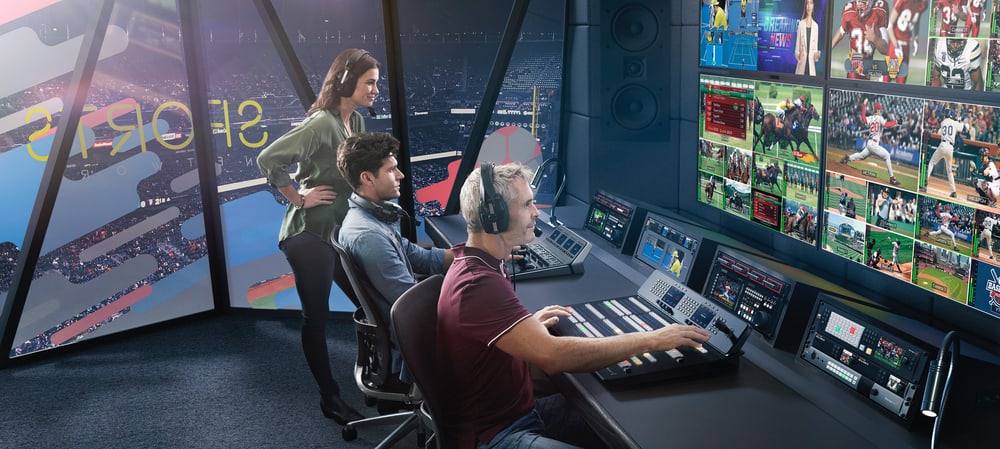

4 neovisna multiviewa

Ugrađeni multiview prikazuje izvore na jednom monitoru. Model ima četiri neovisna multiviewa, dakle do 64 prikaza na četiri monitora. Svaki multiview može se postaviti na 4, 7, 10, 13 ili 16 prikaza, a svakom prikazu dodati tally okvir, oznaku izvora i VU metre.

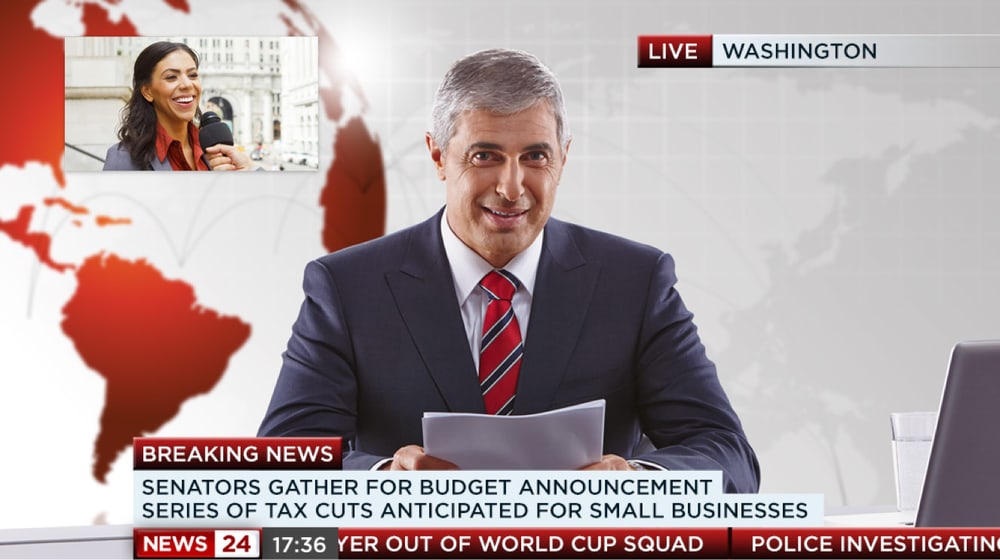

Prijelazi, DVE i stingeri

Na raspolaganju su televizijski prijelazi mix, dip, wipe, DVE i stinger s podesivim trajanjem, bojom i širinom ruba, položajem i smjerom. 4 neovisna procesora DVE omogućuju sliku u slici s 3D rubovima, sjenama i osvjetljenjem u stvarnom vremenu te prijelaze squeeze i swoosh. Prijelaz se prije emitiranja može isprobati u pregledu.

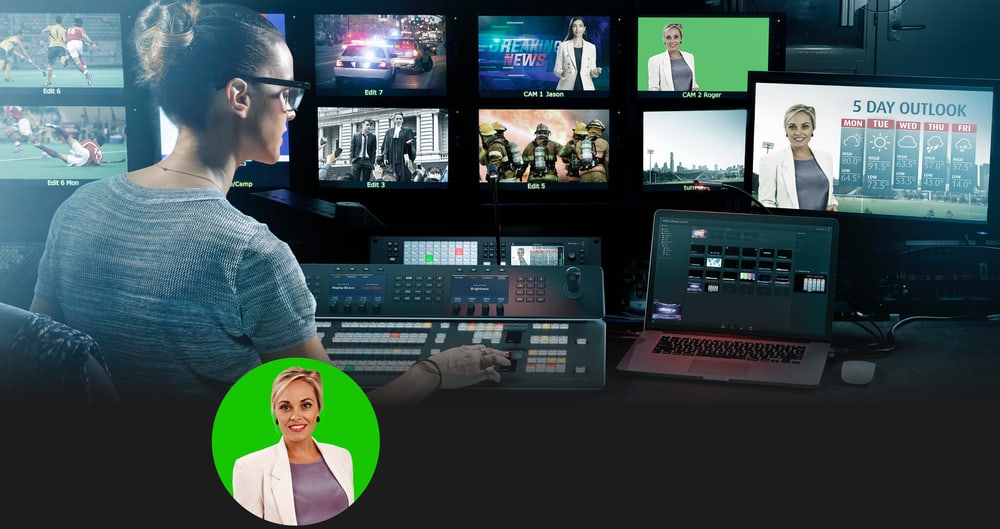

ATEM Advanced Chroma Key

16 keyera ATEM Advanced Chroma – četiri po svakom M/E redu – omogućuje kvalitetno chroma i luma ključanje. Pipeta uzorkuje boju pozadine i postavlja parametre ključa, a na raspolaganju su precizno podešavanje rubova i korekcija boje prednjeg plana kako bi se prednji plan uklopio u pozadinu. Već jedan M/E red dovoljan je za virtualni studio s četiri kamere.

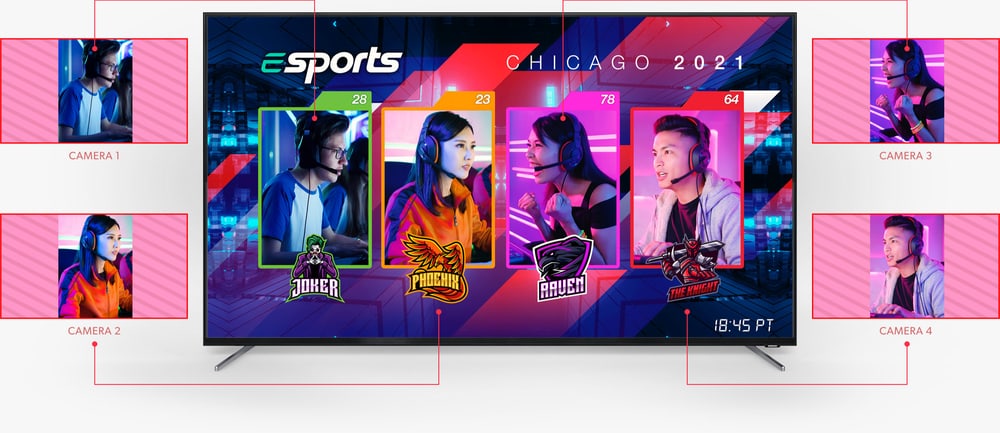

Dva procesora SuperSource

Uz DVE u M/E redovima model ima dva potpuno neovisna procesora SuperSource s četiri dodatna DVE sloja i slojem pozadine iz biblioteke medija. Video mikser ga vidi kao dodatni ulaz – idealno za intervjue slika u slici, dok glavni DVE ostaju slobodni. Ukupno model nudi 12 DVE.

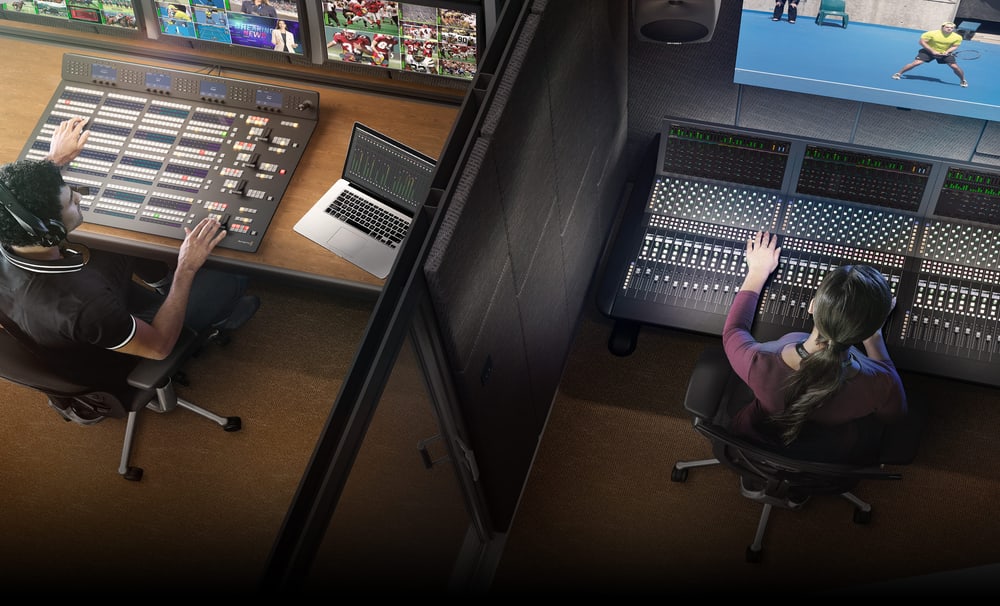

Audio mikseta Fairlight

Ugrađena audio mikseta obrađuje 156 kanala; svaki SDI ulaz ima 6-pojasni parametarski ekvilizator, kompresor, limiter, noise gate i ekspander, a mikseta prima i analogni ulaz i mikrofon za talkback. Dva MADI izlaza šalju kanale 1–4 prvih 30 SDI ulaza vanjskom tonskom majstoru, a MADI ulaz dodaje audio mikseti još 32 kanala. Zvuk se preko USB-C može predati u Fairlight Live, softversku miksetu za stereo, surround i imerzivni zvuk.

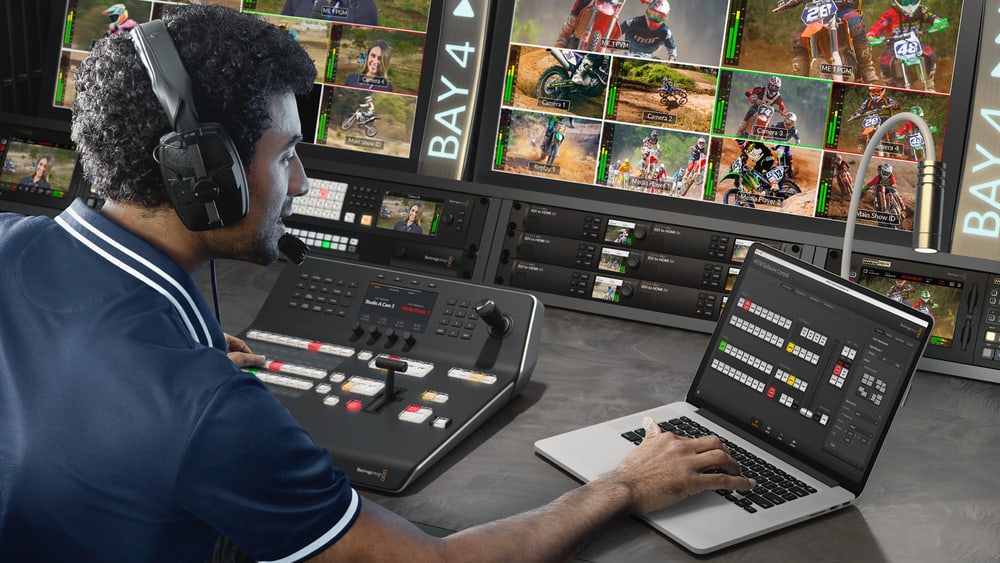

Softver i hardverske ploče

ATEM Software Control za Mac i Windows uključen je: preko Etherneta ili USB-a upravlja video mikserom, medijima, zvukom, makronaredbama, kamerama i snimačima HyperDeck, a u njemu istodobno može raditi više ljudi. Za ručno upravljanje mogu se priključiti ATEM Advanced Panel, ATEM Micro Panel ili ATEM Camera Control Panel; ATEM SDK omogućuje vlastitu automatizaciju. Sve funkcije uključene su u cijenu, bez licencnih naknada.

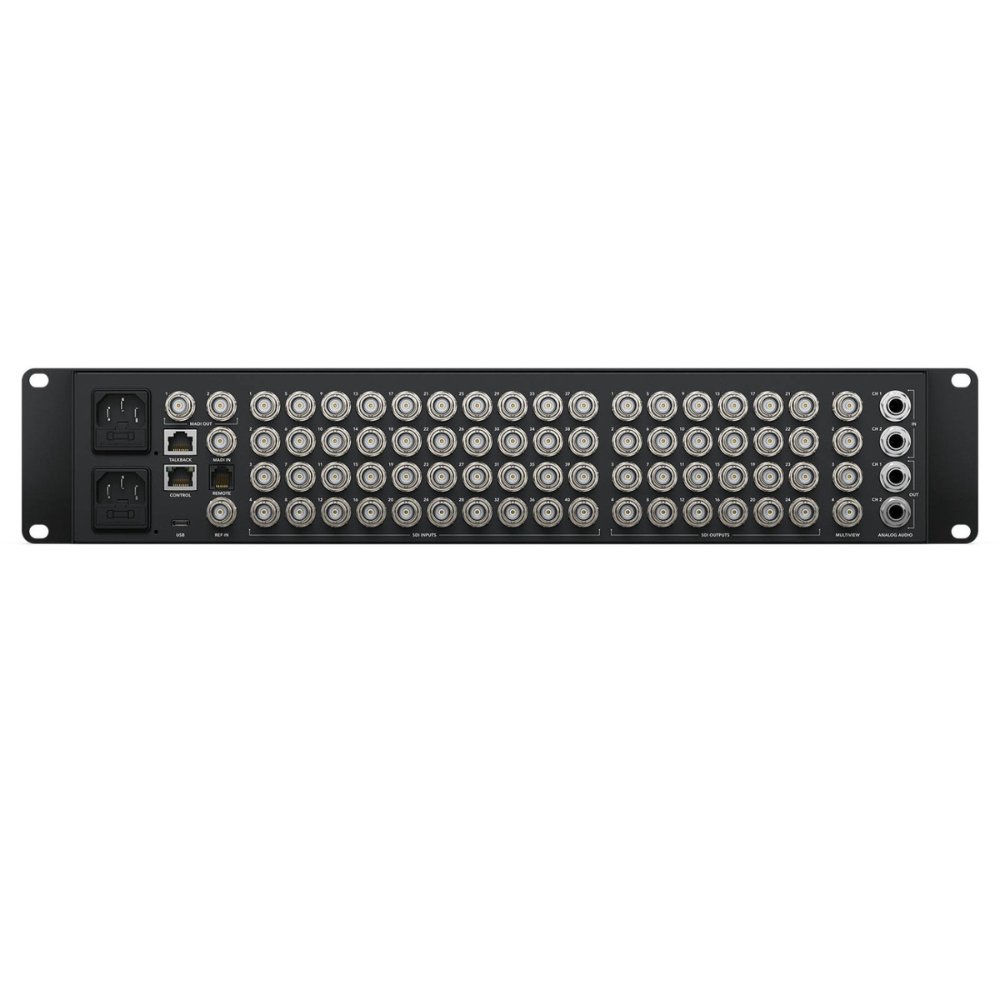

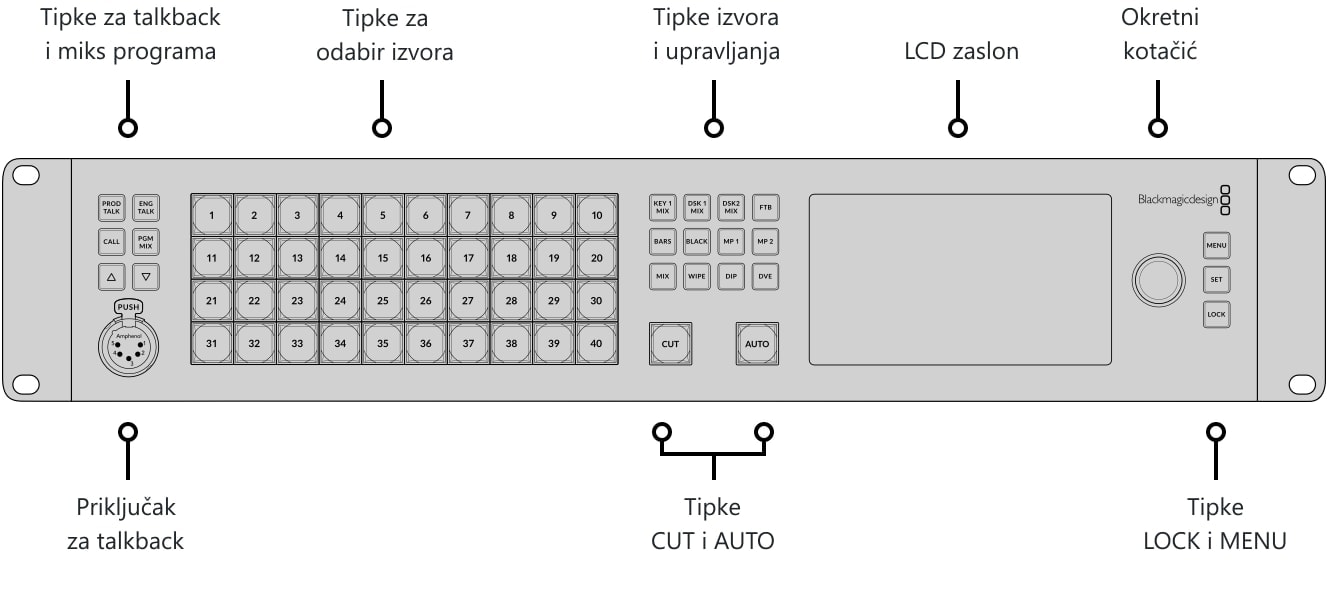

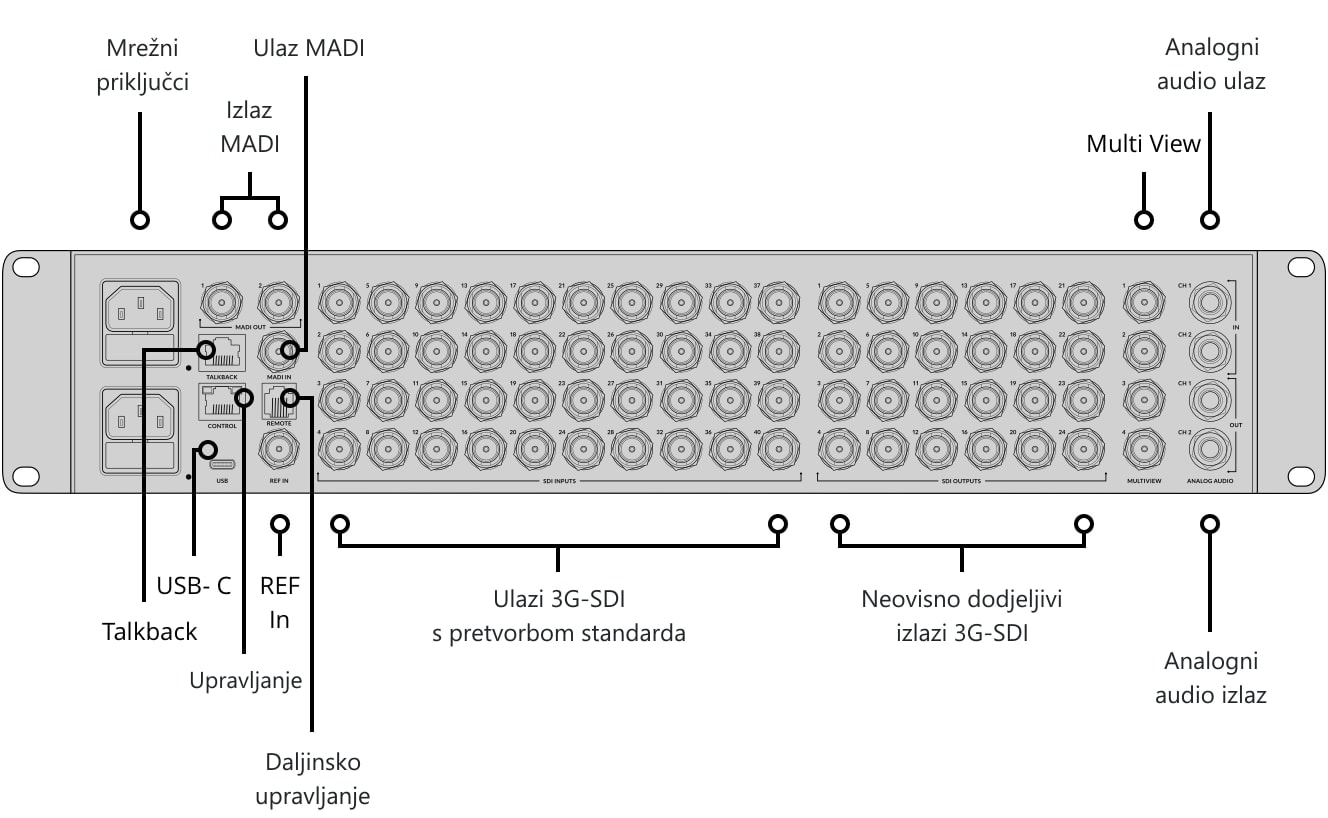

Upravljačka ploča i priključci

Stražnja ploča ima 40 ulaza 3G-SDI, 24 izlaza 3G-SDI, 4 izlaza multiview, referentni ulaz, Ethernet za upravljanje, RJ45 za talkback, USB-C i dva simetrična analogna ulaza 6,35 mm s parom izlaza, 1 MADI ulaz i 2 MADI izlaza te RS-422 priključak za daljinsko upravljanje. Napajaju ga dva unutarnja napajanja 100–240 V.

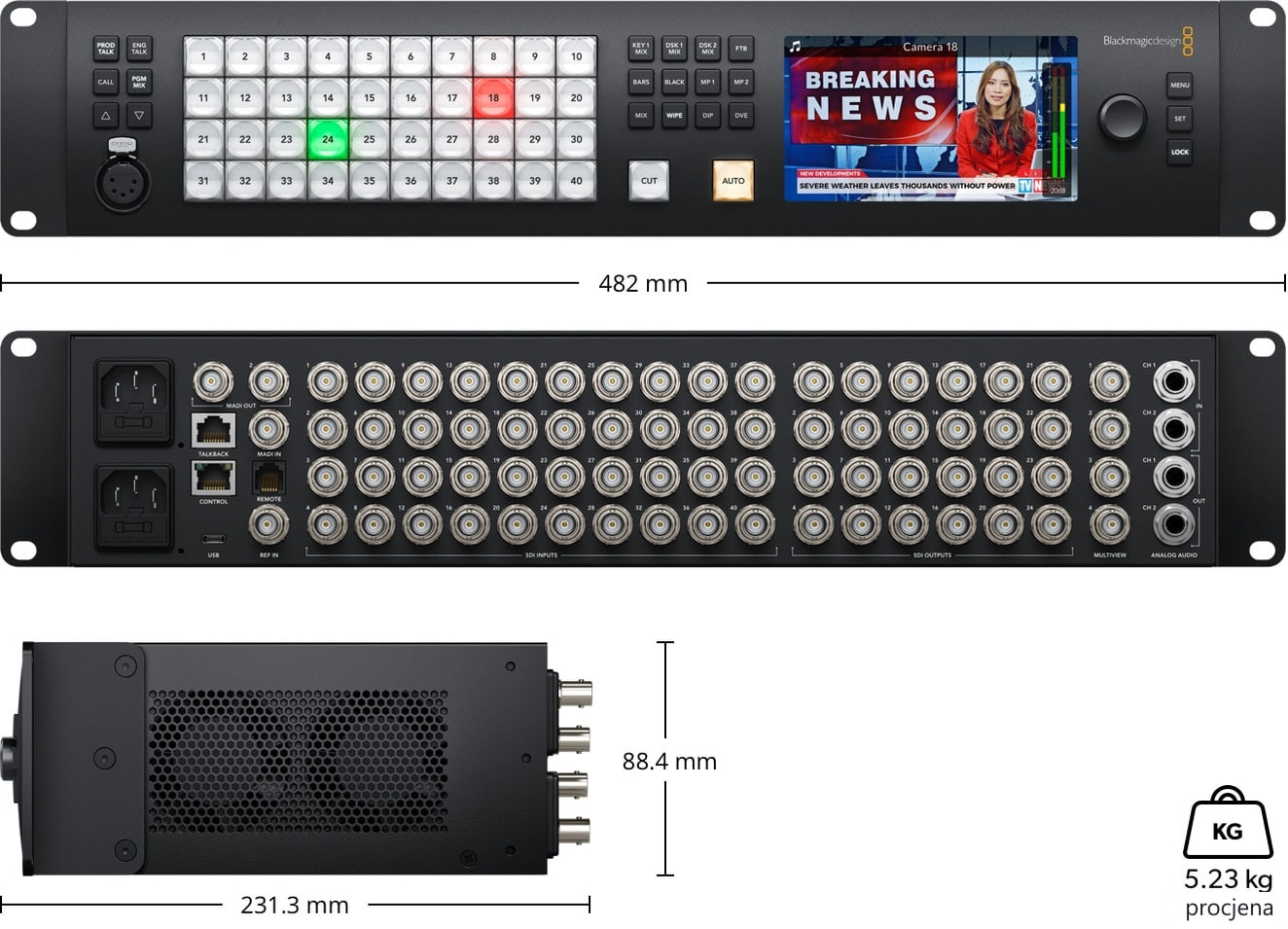

Dimenzije i težina

482 × 231,3 × 88,4 mm (širina × dubina × visina), 5,23 kg (preliminarni podatak). U 19-inčnom racku zauzima 2 RU.
