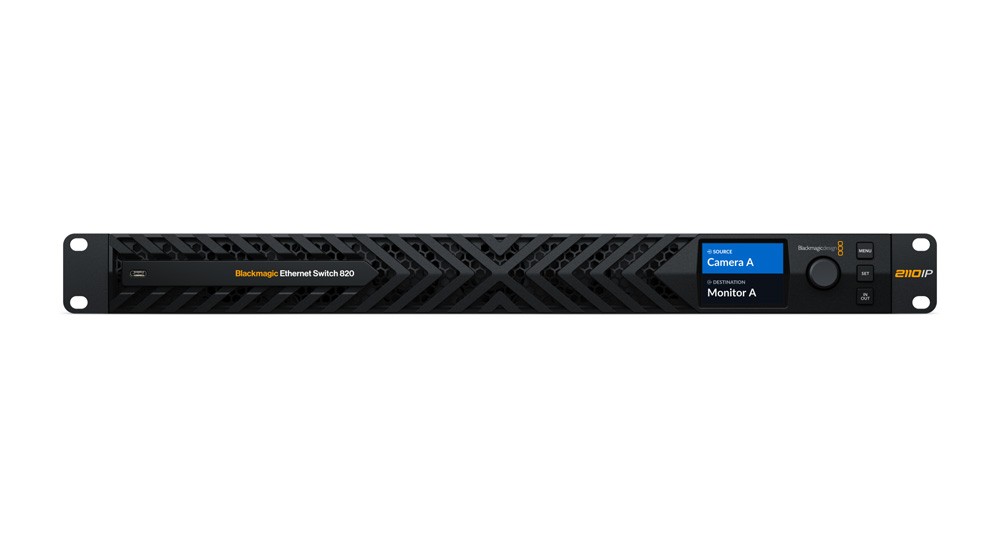

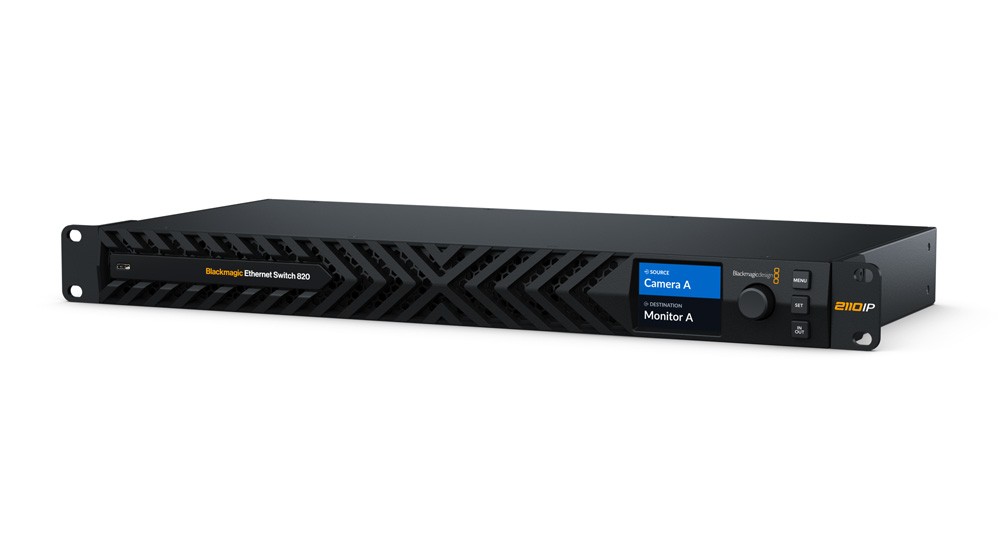

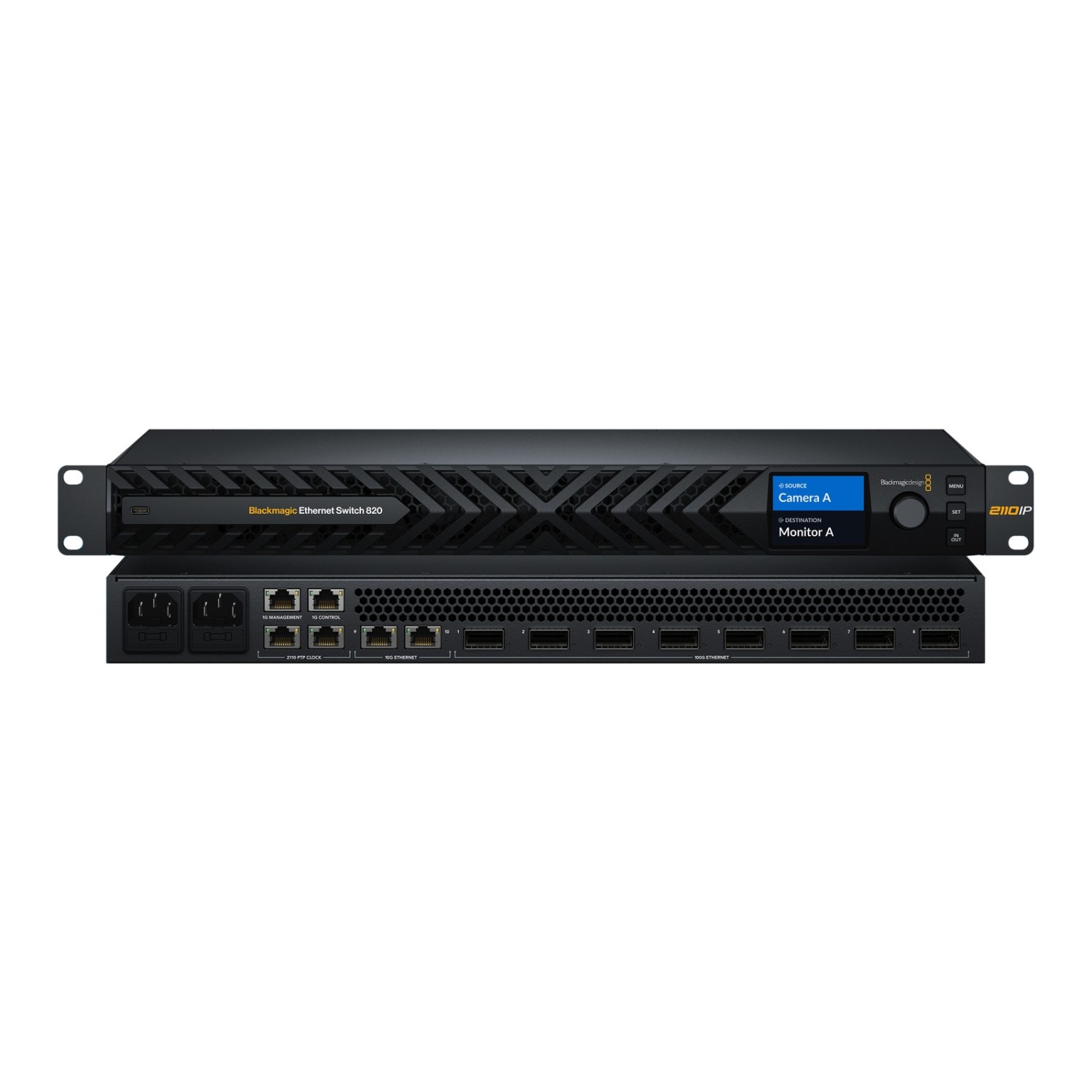

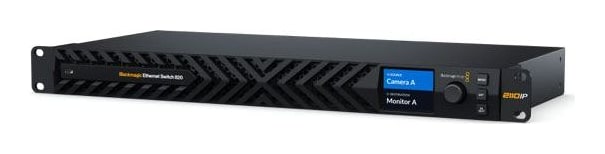

Blackmagic Ethernet Switch 820

Blackmagic Ethernet Switch 820 je dizajniran za napredne emiterske sustave. Pruža visoke performanse uz nisku latenciju, a svi su priključci smješteni na stražnjoj strani, održavajući kabliranje urednim, skrivenim i sigurnim.

Blackmagic Ethernet Switch 820 je novi model visokih performansi i niske latencije dizajniran za napredne sustave za emitiranje. Ovaj novi model ima 8× 100G i 2× 10G Ethernet priključka te jednostavno usmjeravanje SMPTE-2110 putem prednje ploče. Blackmagic Ethernet Switch 820 također ima dvije redundantne PTP-sinkronizirane Ethernet veze, zaseban NMOS kontrolni priključak i namjenski upravljački priključak.

Nudi 8× 100G i 2× 10G Ethernet priključka, uz jednostavno usmjeravanje SMPTE-2110 putem prednje ploče. Nadalje, profesionalni sustav hlađenja od prednje do stražnje strane iznimno je tih. Za napredne sustave, ima dvije redundantne PTP Ethernet sinkronizacijske veze, zaseban NMOS kontrolni priključak i namjenski priključak za upravljanje.

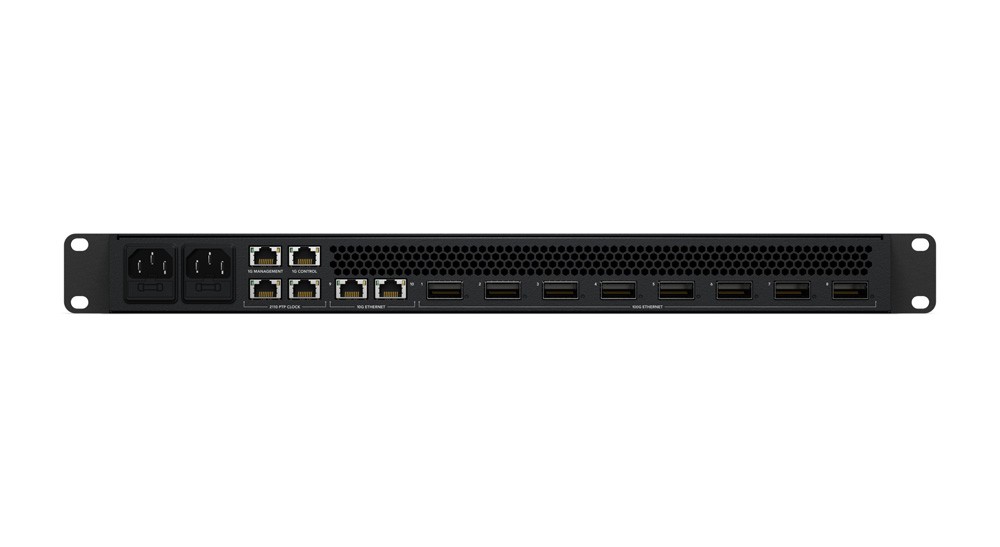

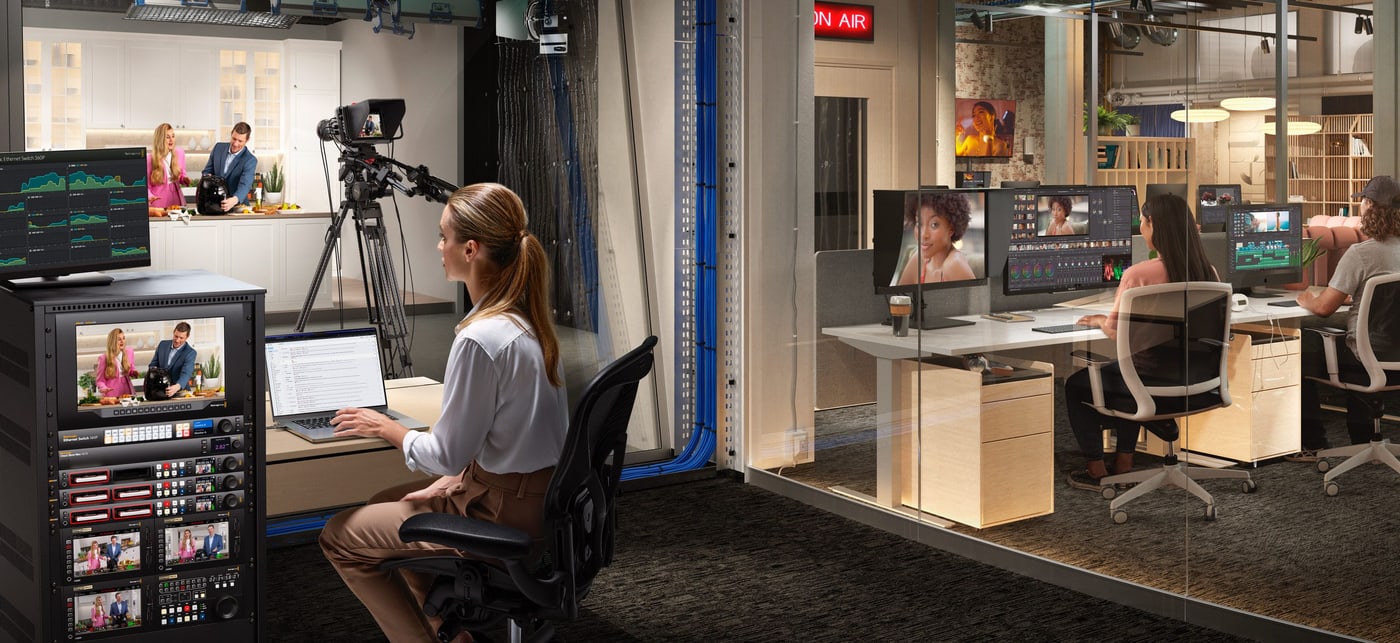

Modeli Blackmagic Ethernet Switch posebno su dizajnirani za emiterske operacije. Sve mrežne veze nalaze se na stražnjoj strani, kao i priključci za emiterske uređaje, što omogućuje uredno i neometano ožičenje. Blackmagic Ethernet Switch 820 je snažniji model koji ima profesionalno hlađenje od prednje do stražnje strane, 6 ventilatora za redundantnost, dvostruka redundantna napajanja i jednostavnu kontrolu rutiranja. Ovaj tihi dizajn posebno je važan pri radu u neposrednoj blizini opreme, kao što su kamioni za prijenos ili mini-rakovi.

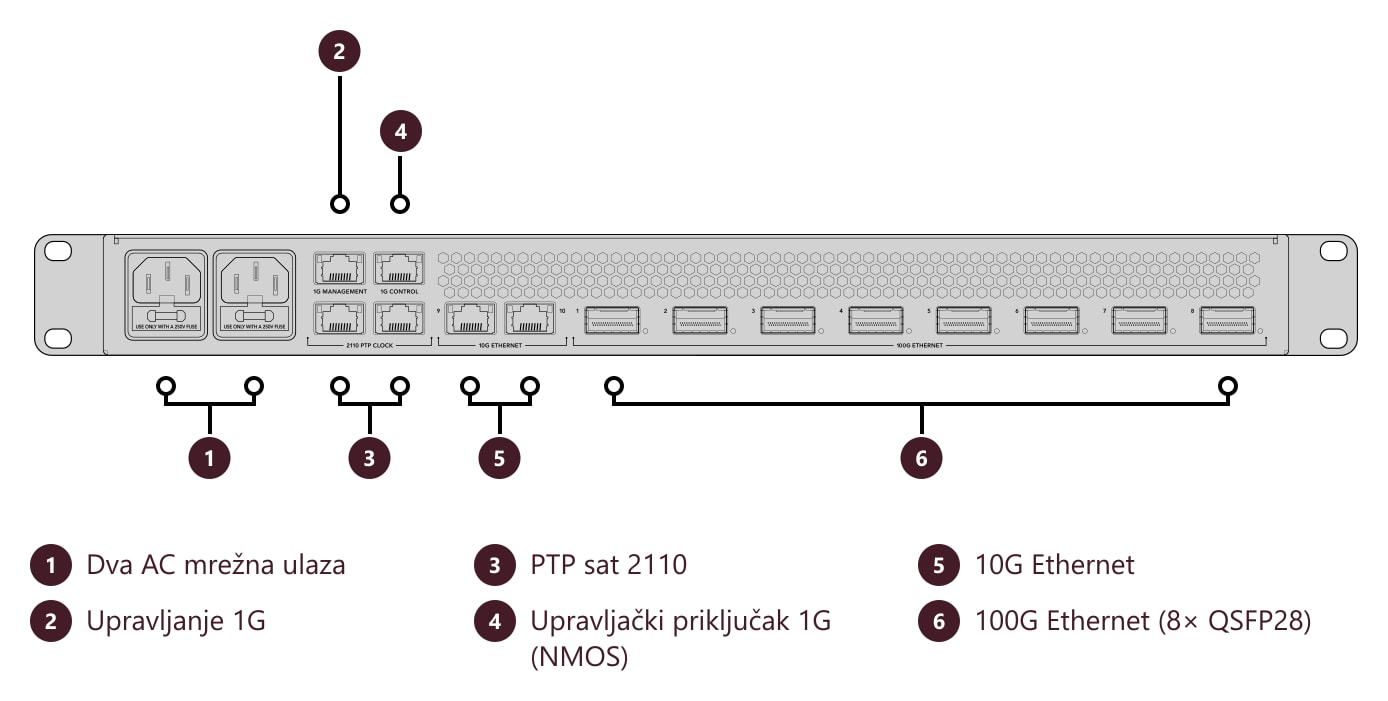

Model s višim performansama ima 8 neovisnih 100G Ethernet priključaka putem QSFP konektora. Ovi 100G priključci koriste se za povezivanje uređaja kao što su HyperDeck ISO Recorder 100G i Blackmagic Cloud Store Ultra, ili za SMPTE-2110 mreže s ATEM Constellation IP prekidačima, HyperDeck ISO Recorder 100G i drugim uređajima.

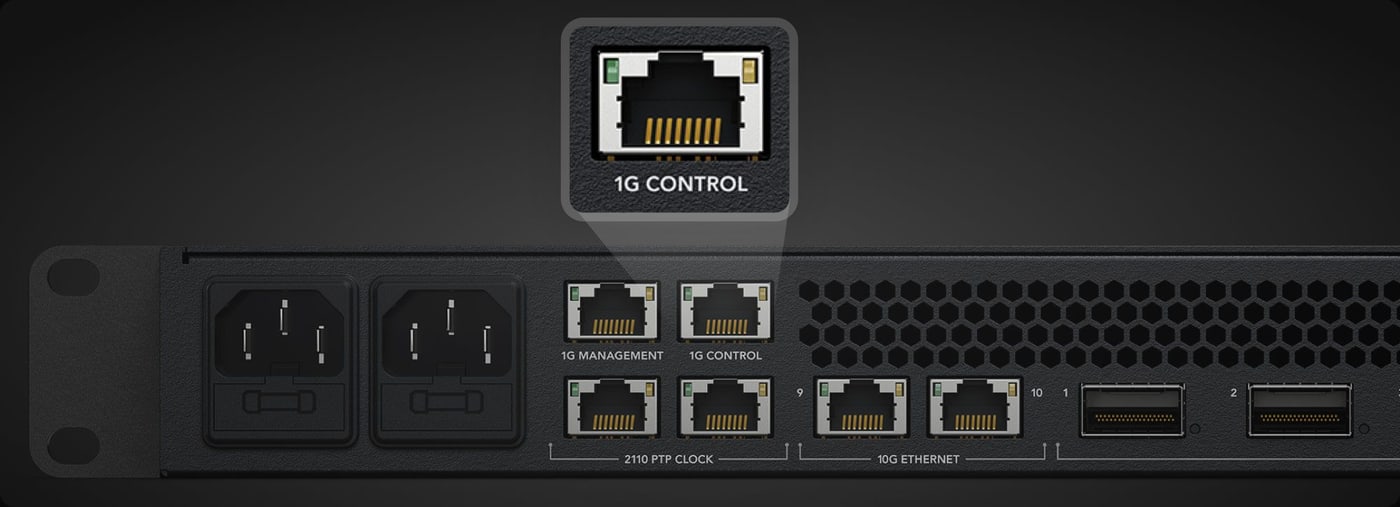

Blackmagic Ethernet Switch 820 također ima namjensku NMOS kontrolnu Ethernet vezu. Ovaj namjenski kontrolni priključak osigurava da je NMOS promet odvojen od video i audio podataka, tako da se kontrola ne natječe za propusnost, što osigurava prebacivanje s niskom latencijom unutar SMPTE-2110 IP mreže. NMOS kontrola je važna u SMPTE-2110 sustavima jer pruža standardiziranu metodu za otkrivanje, registraciju i upravljanje IP uređajima na mreži. Kada se poveže novi SMPTE-2110 uređaj, NMOS ga automatski prepoznaje i čini dostupnim za rutiranje, čime se uklanja potreba za ručnom konfiguracijom. Postavljanje je stoga jednostavno i ne zahtijeva IT znanja.

Blackmagic Ethernet Switch 820 ima 2 redundantna ulaza za PTP sat. Redundantni PTP priključci omogućuju preciznu sinkronizaciju svih uređaja priključenih na prekidač. PTP osigurava da svi SMPTE-2110 uređaji dijele precizan referentni signal vremena, što je ključno za sinkronizaciju videozapisa, zvuka i podataka. Ako primarni PTP sat otkaže, drugi port neprimjetno preuzima sinkronizaciju. To je ključno u produkciji uživo, gdje i kratkotrajni gubitak sinkronizacije može uzrokovati probleme s emitiranjem. Redundantni PTP priključci također omogućuju povezivanje dva odvojena glavna sata (grandmaster clock), osiguravajući da SMPTE-2110 mreža ostane sinkronizirana čak i u slučaju kvara opreme ili kabelaže ili tijekom održavanja.

Ključne značajke:

• Posebno dizajniran za SMPTE-2110 IP video
• Brzi Ethernet prekidač za emiterske primjene
• 8× 100G Ethernet priključaka i 2× 10G Ethernet priključka
• Podrška za PTP s 2 redundantna PTP Ethernet priključka
• Namjenski NMOS kontrolni Ethernet priključak
• Nema potrebe za složenom multicast konfiguracijom

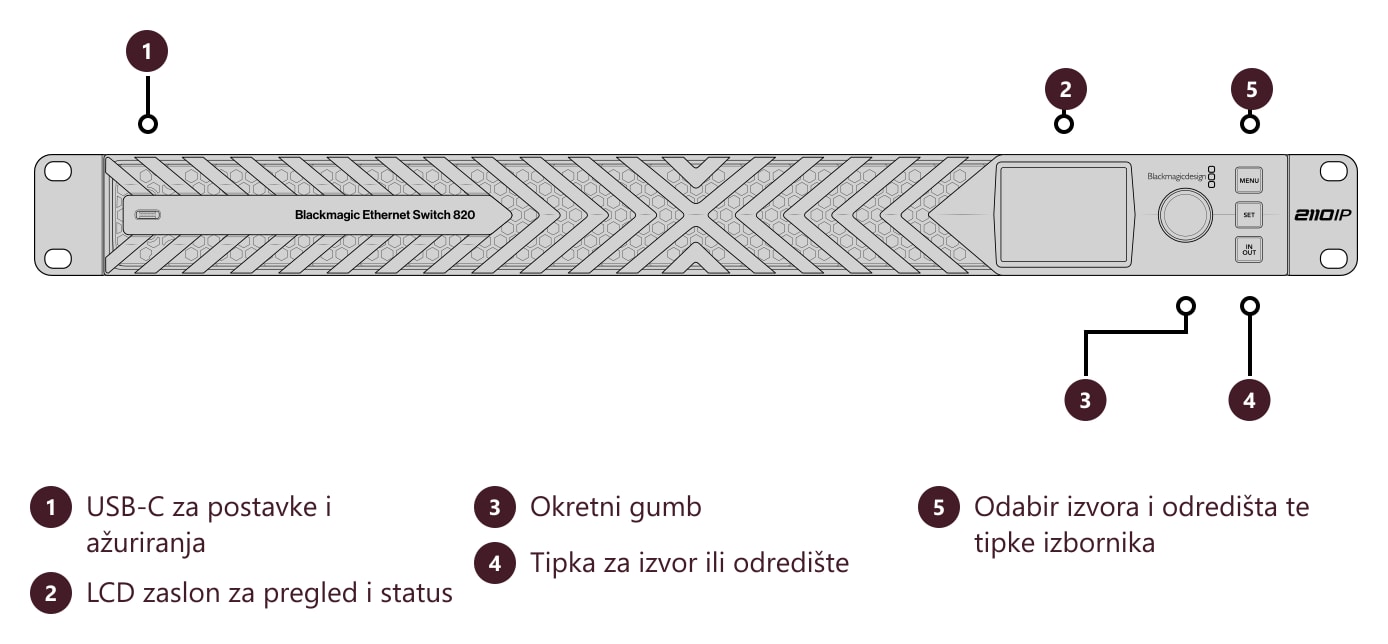

• LCD zaslon za jednostavno TV-stilska rutiranja IP videa
• Status video izlaza s grafikonima koji prikazuju brzine priključaka u stvarnom vremenu
