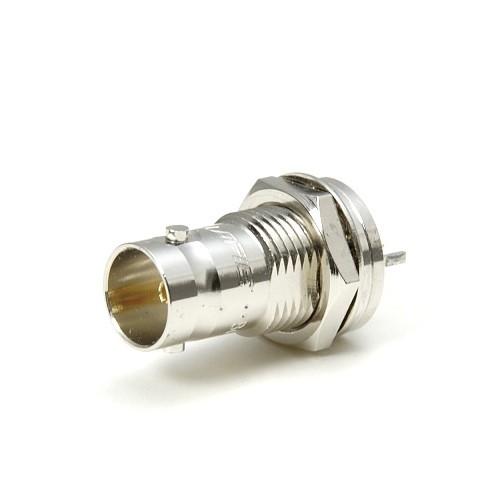

Canare BCJ-FPC utičnica BNC 75 Ω za tiskanu pločicu, matica sprijeda

75 Ω BNC priključak za montažu na tiskanu ploču: ravni pinovi; pričvršćen na ploču s prednje strane pomoću matice. Središnji kontakt izrađen od pozlaćenog berilij-bakra; povratni gubitak od 26 dB ili više do 1 GHz.

Canare BCJ-FPC je 75-ohmski video BNC priključak dizajniran za površinsku montažu na tiskanu pločicu. Pinovi su ravni, a priključak se na prednjoj strani pričvršćuje maticom, tako da se može zategnuti s prednje strane jedinice.

Utaknice montirane na tiskanu ploču štede i rad i novac: eliminiraju potrebu za ožičenjem između tiskane ploče i panela, a time i za guljenje i postavljanje konektora na spojne žice.

Središnji kontakt izrađen je od bakra s berilijem, koji pruža dobru elastičnost, i pozlaćen je. Povratni gubitak iznosi 26 dB ili više do 1 GHz.

Ako se utičnica treba izolirati od ploče, za tip s prednjim maticom koristi se Canare IU-7/16 izolacijski set, a montažna rupa buši se prema njegovim dimenzijama.

Proizvođač savjetuje da se konektori namijenjeni za montažu na tiskanu pločicu nikada ne smiju prati nakon lemljenja.
