Datavideo DDC-4012H DC-DC pretvarač napona

+2
SKU: 2600-3011

Datavideo DDC-4012H pretvara ulaz od 15–50 V DC u stabilizirani izlaz za kameru ili drugu AV opremu. Prekidačem odaberite 7,2 V, 8,4 V ili 12 V; pri maksimalnom opterećenju isporučuje do 4 A / 48 W. Ulaz koristi 4-pin XLR priključak, a izlaz se može spojiti putem 4-pin XLR ili 5,5 mm DC priključka. Kompatibilan je sa sustavom Datavideo PD-6…

Više informacija

269 € s PDV-om 215.2 € bez PDV-a
Dodaj za usporedbu Povijest cijena
Dostupnost
Poslat ćemo: 19. 10.
Poslati 1 kom
Bratislava 1 kom
SKU:
2600-3011
Dodaj za usporedbu Povijest cijena

Vrhunski pribor za Datavideo DDC-4012H DC-DC pretvarač napona

Datavideo CB-23H, 50m

Datavideo CB-23H je kabel duljine 50 m s četiri funkcije za mobilne videorežije i
589 €
14-30 dana

Datavideo CB-22H, 30m

Datavideo CB-22H je višenamjenski kabel duljine 30 m za povezivanje kamere s mobilnim
409 €
14-30 dana
Opis proizvoda TEHNIČKI PODACI SADRŽAJ PAKETA

Opis proizvoda

Datavideo DDC-4012H pretvara ulaz od 15–50 V DC u stabilizirani izlaz za kameru ili drugu AV opremu. Prekidačem odaberite 7,2 V, 8,4 V ili 12 V; pri maksimalnom opterećenju isporučuje do 4 A / 48 W. Ulaz koristi 4-pin XLR priključak, a izlaz se može spojiti putem 4-pin XLR ili 5,5 mm DC priključka. Kompatibilan je sa sustavom Datavideo PD-6 i kabelima CB-22H (30 m) ili CB-23H (50 m).

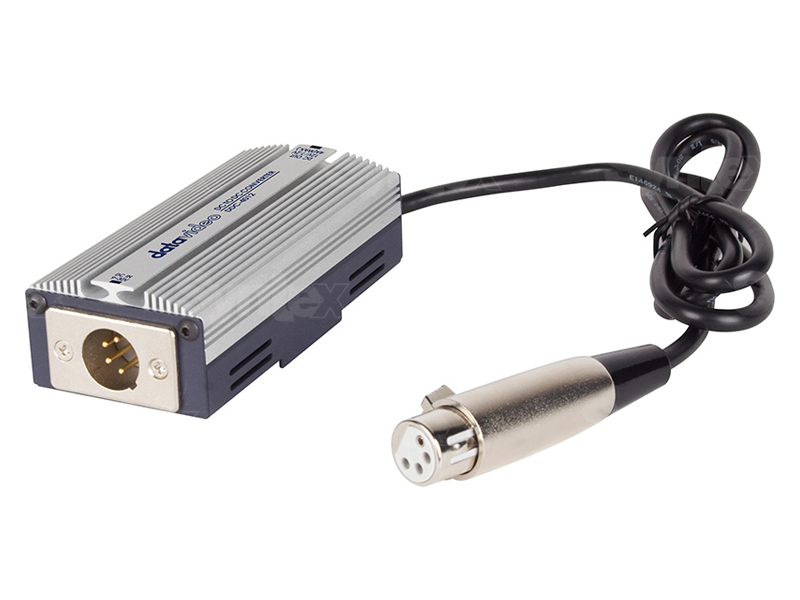

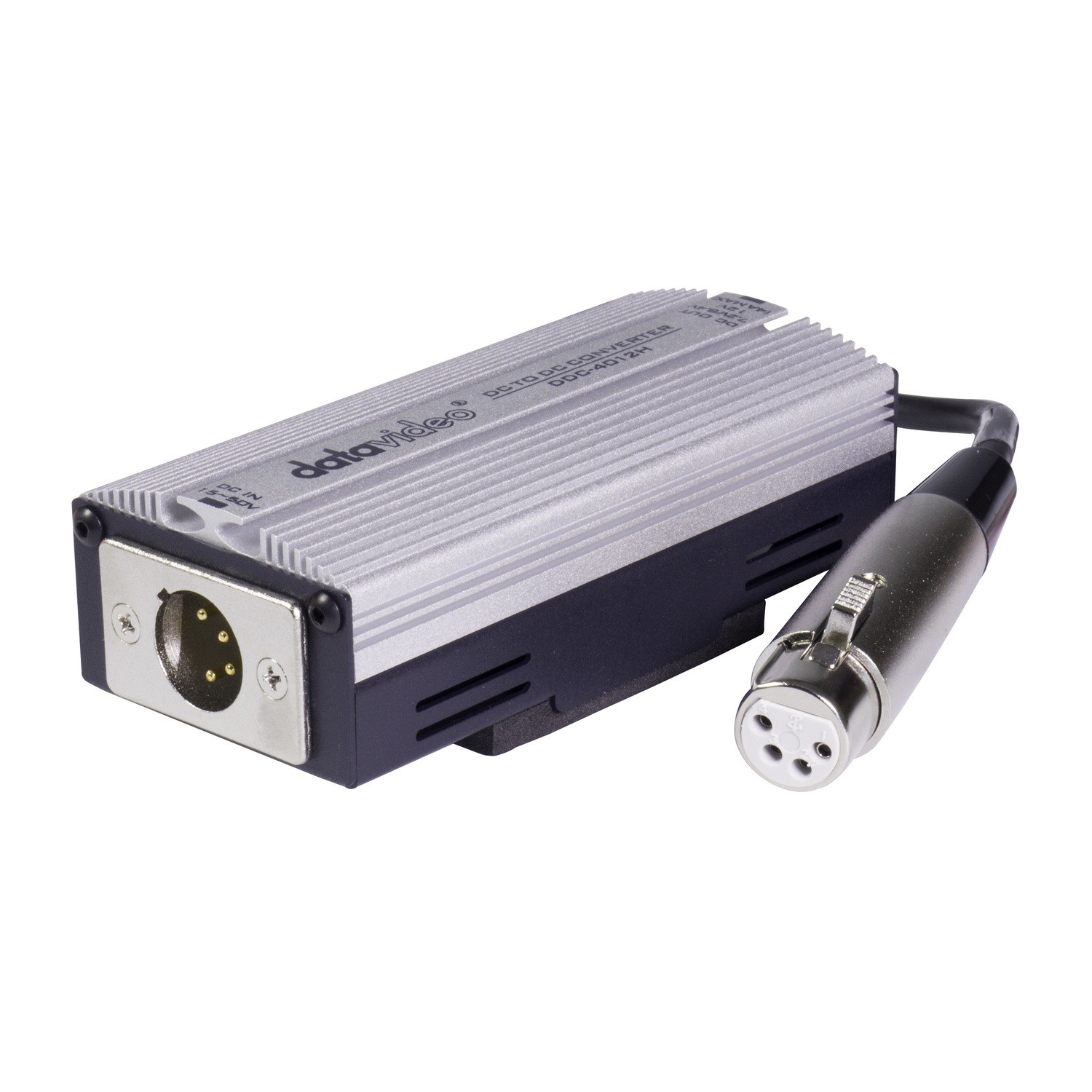

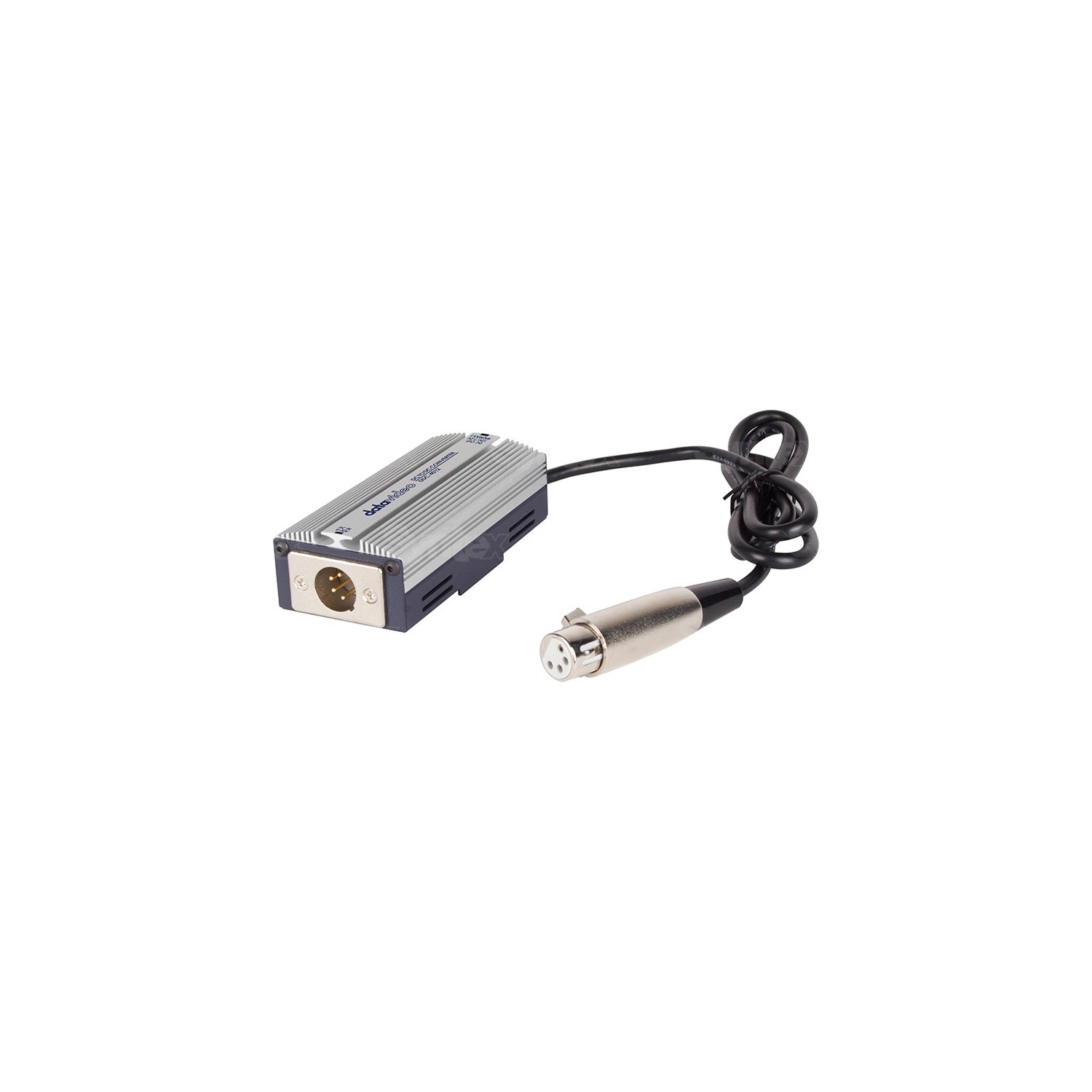

Linijski DC-DC pretvarač Datavideo DDC-4012H s kabelskim ulazom i izlazima

Napajanje prema vrsti uređaja

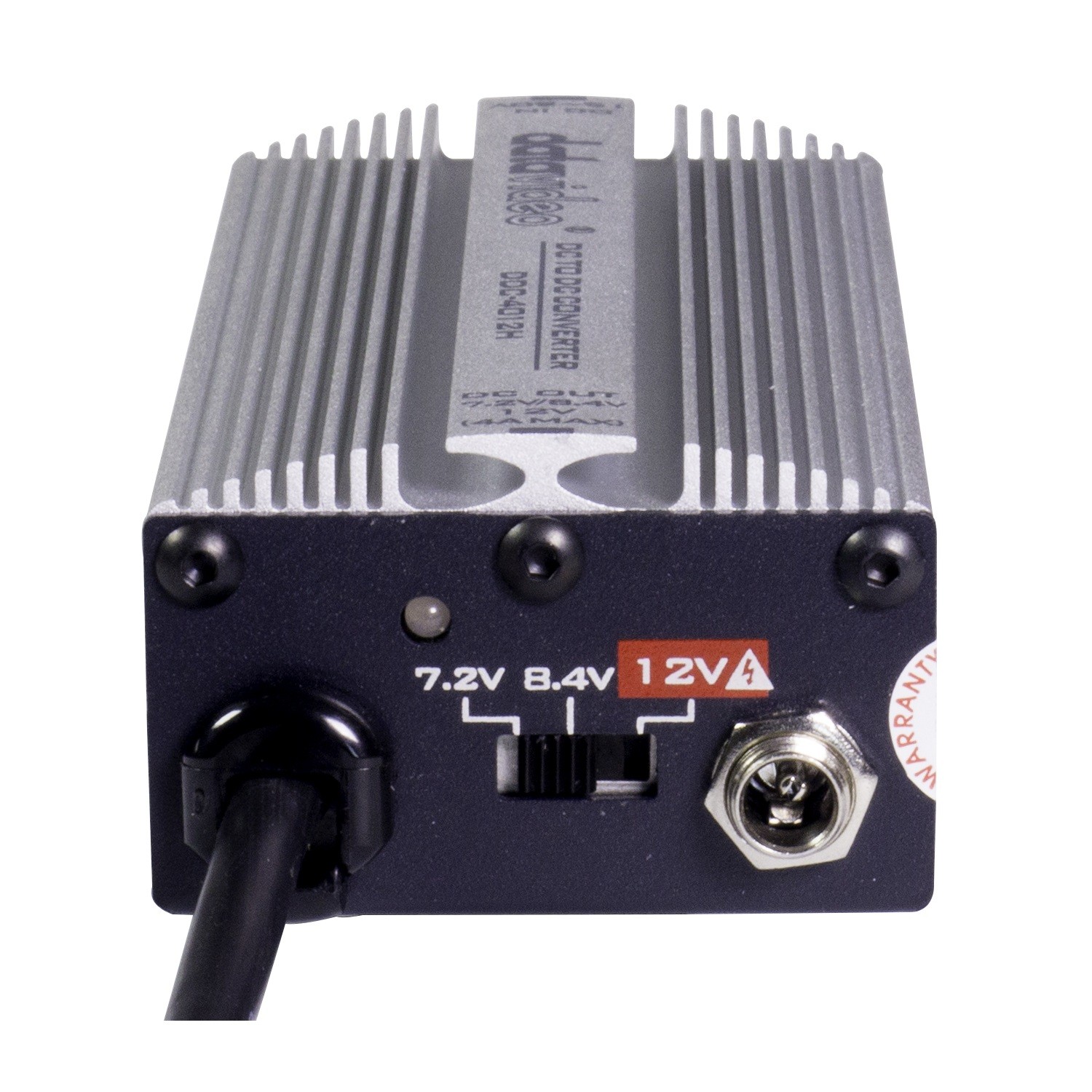

Jedna jedinica za napajanje pokriva tri standardna napona za kameru i AV opremu. Prekidač na jedinici postavlja napon na 7,2 V, 8,4 V ili 12 V; LED dioda u boji potvrđuje odabir.

Shema Datavideo: napajanje, SDI video i interkom iz sustava PD-6 preko kabela CB-22H ili CB-23H, pretvarača DDC-4012H i kamere

Napajanje kamere iz sustava Datavideo PD-6

Kada se koristi zajedno s distribucijskom jedinicom PD-6 i kabelom CB-22H ili CB-23H, DDC-4012H osigurava napajanje za kameru. Shema prikazuje istovremeni prijenos napajanja, SDI video i interkom signala unutar postavke s više kamera.

Kabel CB-22H dug je 30 m, a CB-23H 50 m. Odaberite odgovarajući izlazni napon prema zahtjevima priključene opreme.

Shema prikazuje odvojene vodove za napajanje, SDI video i interkom.

Regulirani izlaz i zaštita

Konverter pretvara ulazni napon od 15–50 V DC u odabrani napon od 7,2 / 8,4 / 12 V DC s tolerancijom od ±3 %. Zaštita od preopterećenja automatski se vraća nakon otklanjanja kvara.

Dvije opcije za izlazno priključivanje

Uređaj se može spojiti putem 4-pin XLR izlazne utičnice ili 5,5 mm DC priključka. DDC-4012H ima IP20 oznaku i nije vodootporan niti otporan na vremenske uvjete; preporučuje se uporaba u zatvorenom prostoru.

SADRŽAJ PAKETA

  • 1× Datavideo DDC-4012H, DC-DC pretvarač za snižavanje napona s integriranim kabelom duljine 1 m

TEHNIČKI PODACI

  • Tip: serijski DC-DC pretvarač
  • Ulazni napon: 15–50 V DC

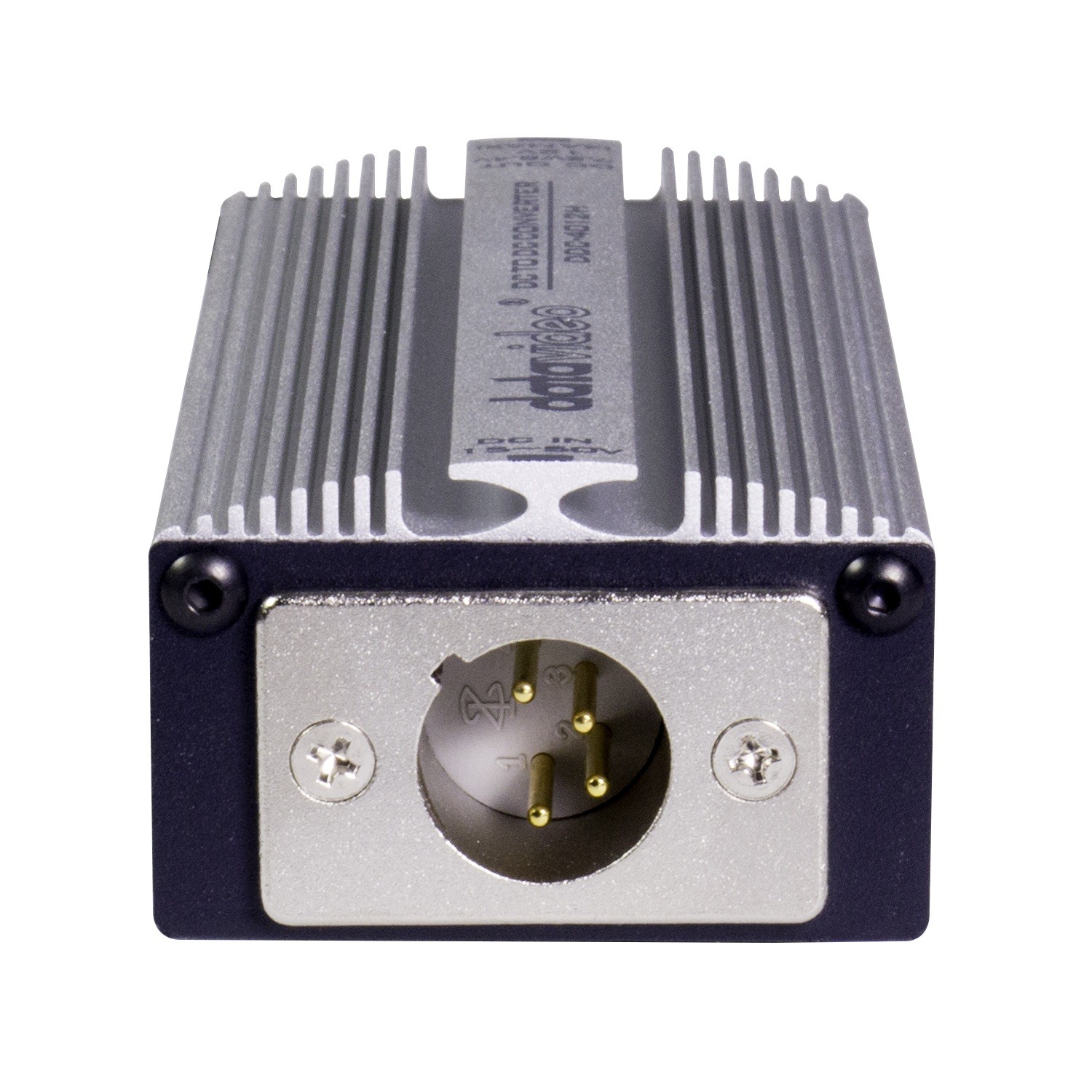

  • Ulazni priključak: 4-pin XLR muški
  • Izlazni napon: 7,2 V / 8,4 V / 12 V DC, odabir prekidačem
  • Izlazni priključci: 4-pin XLR ženka ili 5,5 mm DC priključak
  • Maksimalna izlazna struja: 4 A
  • Nominalna snaga: 48 W
  • Tolerancija izlaznog napona: ±3 %
  • Učinkovitost (tip.): do 85 %
  • Nuspoj i šum (maks.): <400 mV
  • Zaštita od preopterećenja: pri 105–150 % nominalne izlazne snage; automatsko oporavak nakon otklanjanja kvara
  • Indikatori napona: crvena 12 V, narančasta 8,4 V, zelena 7,2 V
  • Integrirani kabel: UL 2464, 18 AWG, duljina 1 m
  • Dimenzije (D × Š × V): 115 × 50 × 35 mm
  • Težina: otprilike 0,3 kg
  • Radna temperatura: 0 do 40 °C
  • Radna vlažnost: 10–90 posto, bez kondenzacije
  • Uvjeti skladištenja: −40 do +85 °C, 10–95 posto relativne vlažnosti
  • Razred zaštite: IP20; nije vodootporan niti otporan na vremenske uvjete; preporučuje se za unutarnju upotrebu
Parametri

Parametri

Proizvođač: Datavideo
Kategorija: Napajanje

Main parameters

Izlaz napajanja4-pin XLR · Izlaz 12 V · DC priključak od 5,5 mm · 7,2 V DC · 8,4 V DC · 4 A · 48 W
