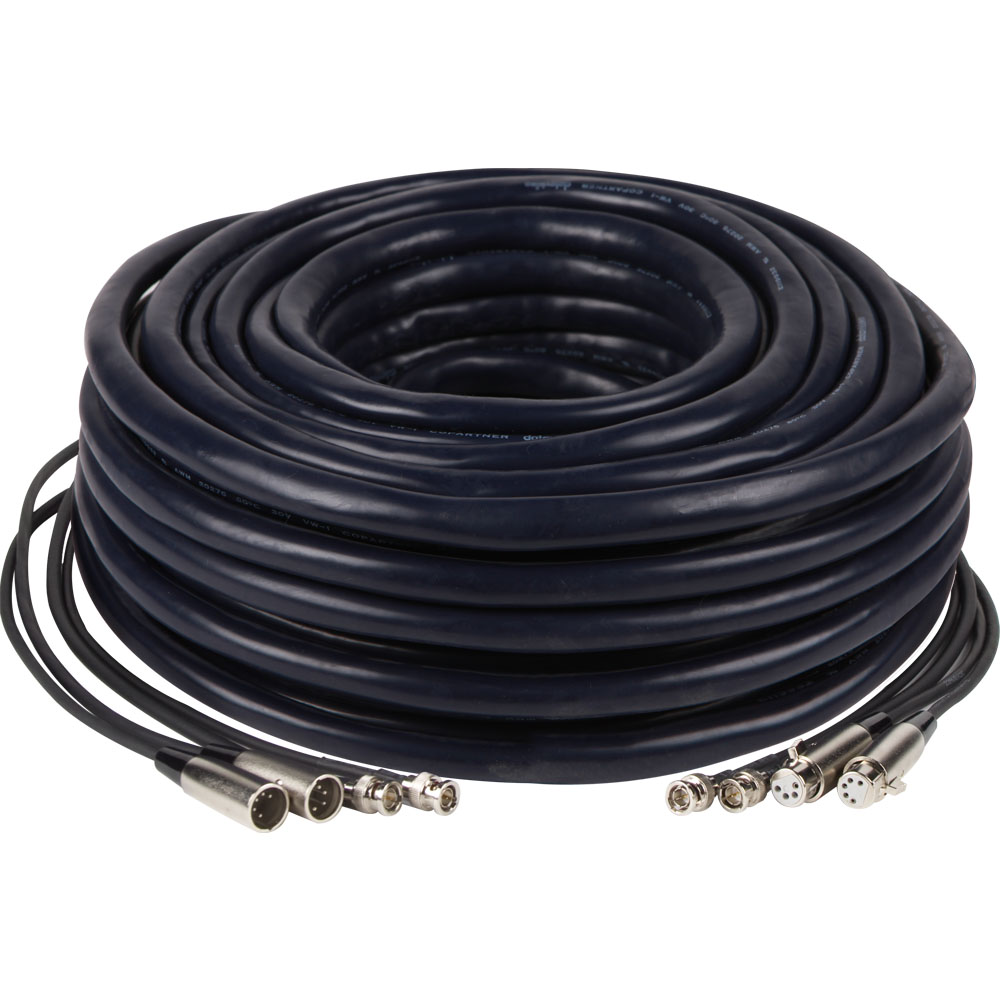

Datavideo CB-22H, 30m

Datavideo CB-22H je višenamjenski kabel duljine 30 m za povezivanje kamere s mobilnim studijem ili videomikserom. Jedan kabelski snop prenosi napajanje, interkom i tally, glavni HD/SD-SDI signal te kompozitni povratni video za kontrolni monitor. Prikladan je za sustave Datavideo OBV i mobilne studije te podržava prijenos HD/SD-SDI do 1080i.

• 1× 4-pinski kabel za napajanje XLR
• 1× 5-pinski prijenosni kabel XLR za interkom i tally
• 1× koaksijalni kabel 1,5C-2V, 75 Ω, za glavni video
• 1× koaksijalni kabel 1,5C-2V, 75 Ω, za povratni video

JEDAN KABEL ZA ČETIRI SIGNALNA PUTA

CB-22H prenosi napajanje, interkom s tallyjem, glavni videosignal i povratni video između kamere i mobilnog studija. Jedan kabelski snop duljine 30 m pojednostavljuje povezivanje kamere.

30 mHD/SD-SDI do 1080i4 signalna puta

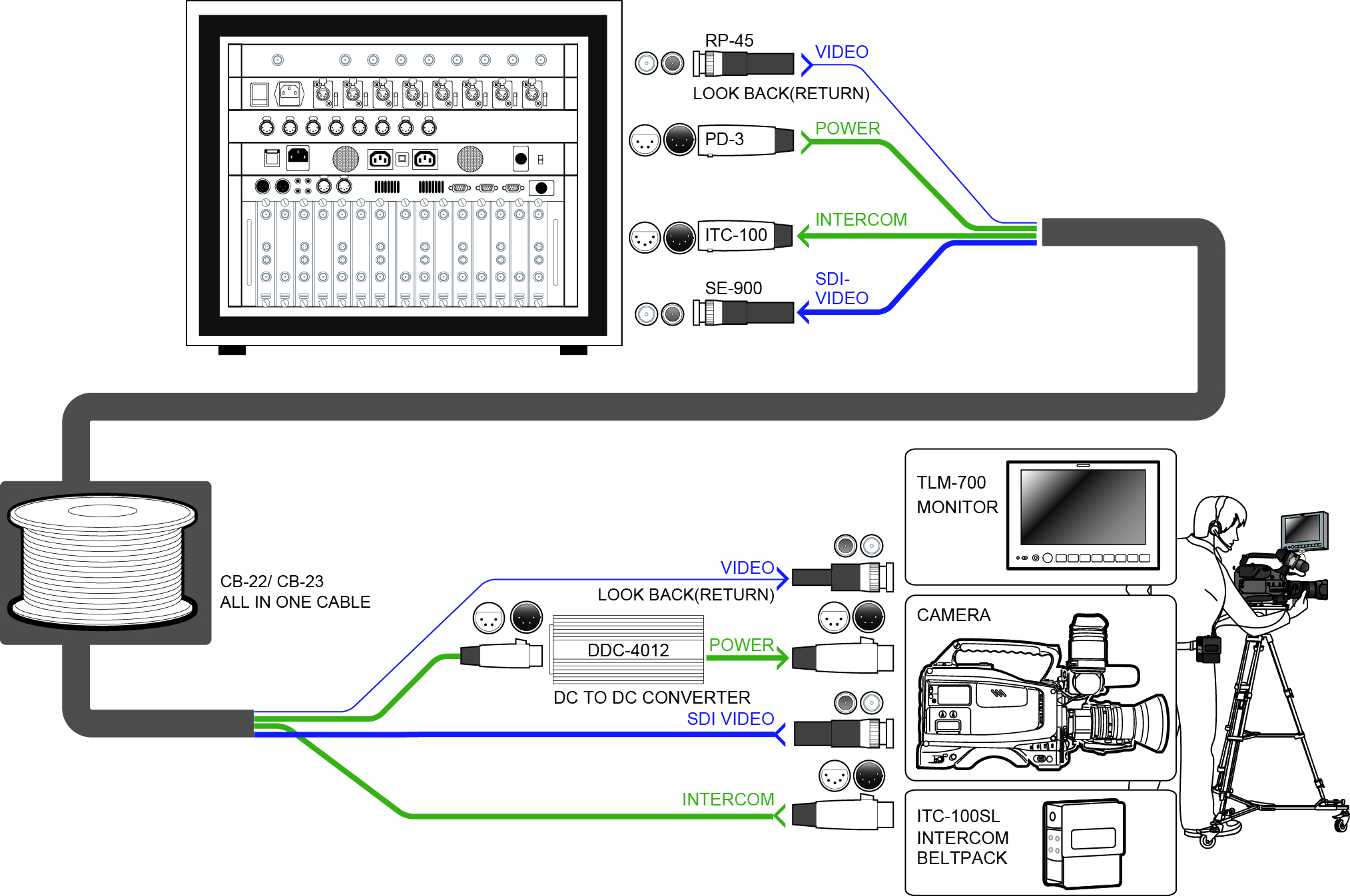

ČETIRI VODA U JEDNOM SNOPU

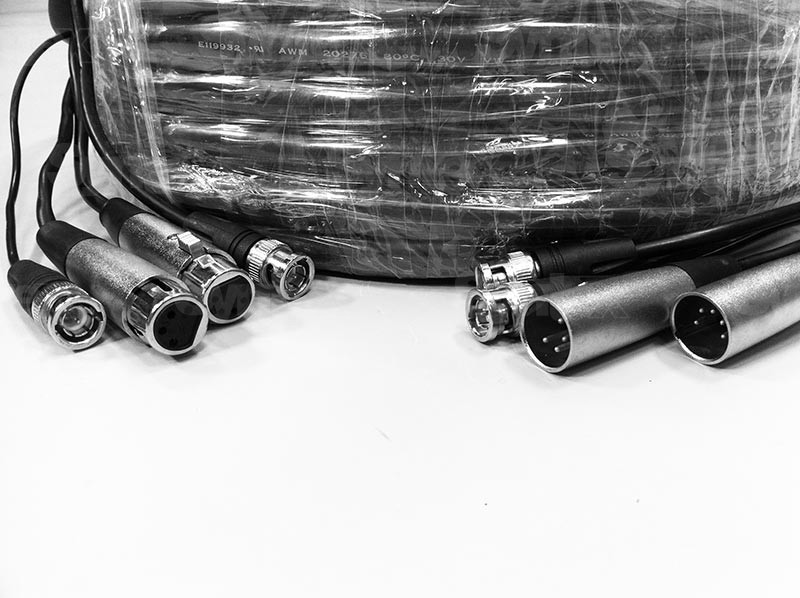

Zasebni vodovi prenose napajanje preko 4-pinskog XLR-a, interkom/tally preko 5-pinskog XLR-a, glavni HD/SD-SDI signal preko 75Ω BNC-a i kompozitni povratni video preko drugog 75Ω BNC-a. Operater može pratiti povratni signal na monitoru dok kamera ostaje povezana sa studijskim sustavom.

30 m · HD/SD-SDI do 1080i · 4 signalna puta

SUSTAV S REPETITOROM VP-605H

Datavideo preporučuje repetitor VP-605H za CB-22H. Proizvođač navodi i kompatibilnost s naponskim centrom PD-6 i pretvaračem DDC-4012H; inačice s oznakom H treba razlikovati od odgovarajućih modela bez oznake H.

VP-605H · DDC-4012H · CB-22H
