Feelworld D71 PLUS Dual 7"3RU Rack Mount Monitor 4K HDMI SDI

Dvostruki 7-inčni rack-mount monitor s visinom instalacije od 3U za kontrolne sobe emitiranja, montažne studije i kamione za vanjsko snimanje. Dva neovisna IPS panela rezolucije 1920 × 1200 s ulazima i izlazima 3G-SDI, 4K HDMI i kompozitni video, trobojnim tallyjem na svakom zaslonu, waveform monitorom s vektorskopom i do 32 prilagođena 3D LUT-a. Također se može konfigurirati putem mreže s računala.

Dva 7-inčna panela u jednoj rack jedinici

Visina montaže 3U, dubina 30,5 mm, dva neovisna podešavanja

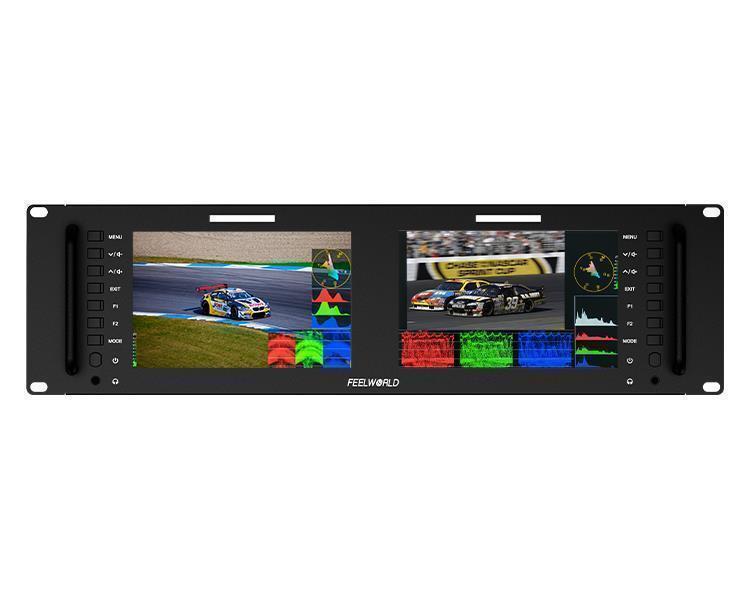

D71 PLUS nije monitor za kameru — to je rack-montažni panel za video zid, kontrolnu sobu ili kamion za vanjsko snimanje. Njegovo metalno kućište, dimenzija 482,6 × 132 × 30,5 mm, sadrži dva 7-inčna IPS zaslona, svaki sa svojim ulazom, vlastitom skupinom tipki i vlastitim postavkama. To vam omogućuje istovremeni nadzor dviju različitih kamera na dva zaslona.

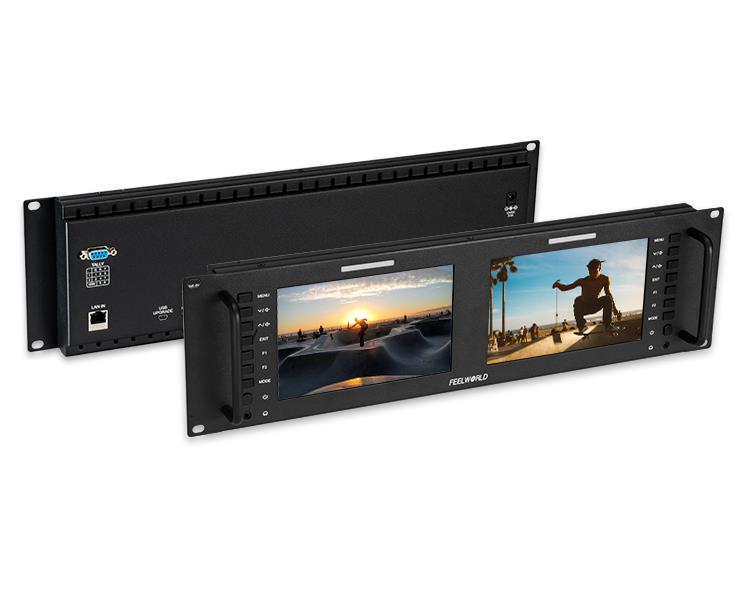

Visina montaže je 3U, pa se panel može pričvrstiti u standardni 19-inčni rack. S težinom od 1.890 grama i dubinom od samo 30,5 milimetara, ove su dimenzije ključne pri izgradnji mobilne produkcijske jedinice: u kamionu za vanjsko snimanje svaki centimetar prostora i svaki dodatni watt topline su važni.

Full HD 1920 × 1200 panel

Svjetlina 450 cd/m², omjer kontrasta 1100:1, kutovi gledanja 160°

Svaki od dva IPS panela ima rezoluciju od 1920 × 1200 piksela s omjerom stranica 16:10 i razmakom piksela od 0,07875 milimetara. Vjerno reproducira boje, a slika ostaje jasna čak i u finim detaljima.

Svjetlina od 450 cd/m² i omjer kontrasta 1100:1 prikladni su za unutarnju upotrebu — u studiju, nadzornoj sobi ili vozilu. Monitor nije dizajniran za izravnu sunčevu svjetlost, a proizvođač ga ne reklamira za takvu upotrebu. Kutovi gledanja su 80° sa svake strane, što ukupno iznosi 160° i vodoravno i okomito: slika ne mijenja boju, čak ni kada se gleda sa strane ili odozgo.

Namjenske tipke za svaki zaslon i trobojni tally

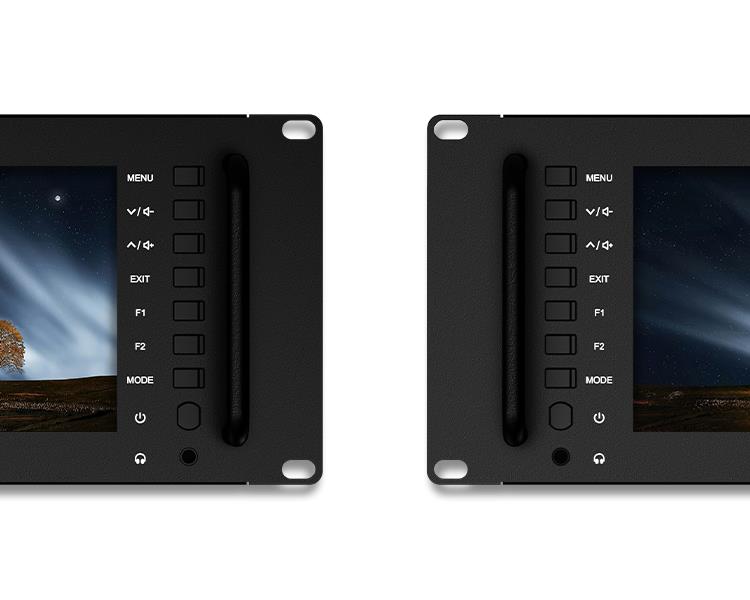

Svaki zaslon ima vlastiti redak tipki na prednjoj ploči: MENU, par tipki sa strelicama s kontrolom glasnoće, EXIT, programirane tipke F1 i F2, MODE i prekidač za napajanje. Tipka F omogućuje brzi pristup najčešće korištenim funkcijama, tako da ne morate prolaziti kroz izbornike tijekom rada.

Svaki zaslon ima vlastitu tally traku koja svijetli u tri boje — crvenoj, zelenoj i žutoj. Upravlja se putem DB-9 priključka na stražnjoj ploči, tako da operater za monitorom zna koja je kamera u eteru, a koja u pripravnosti, baš kao i u kontrolnoj sobi.

Odvojeni ulazi i izlazi za svaki zaslon

3G-SDI, 4K HDMI i kompozitni video, svi s prolasnim načinom rada

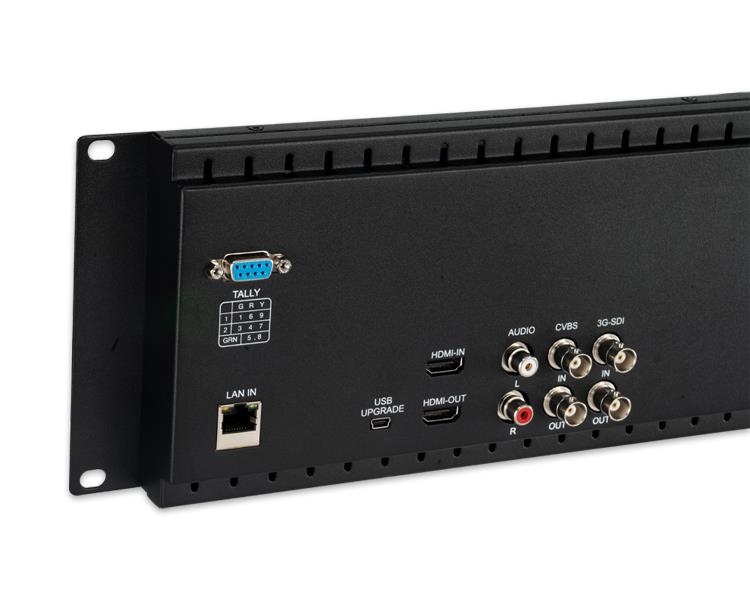

Stražnja ploča ima kompletan set priključaka za svaki od dva zaslona: 3G-SDI ulaze i izlaze putem BNC konektora, HDMI ulaze i izlaze te kompozitne video (CVBS) ulaze i izlaze, također putem BNC-a. To je upotpunjeno parom RCA ulaza za lijevi/desni audio i stereo izlazom za slušalice.

HDMI ulaz podržava 4K UHD 3840 × 2160 pri do 30 Hz i DCI 4K 4096 × 2160 pri 24 Hz, kao i 1080p pri do 60 sličica u sekundi, 1080i, 720p i standardne rezolucije poput 480i/576i/480p/576p. SDI ulaz podržava 3G, tj. 1080p do 60 sličica u sekundi, 1080i i 720p. Kompozitni ulaz automatski detektira i PAL i NTSC.

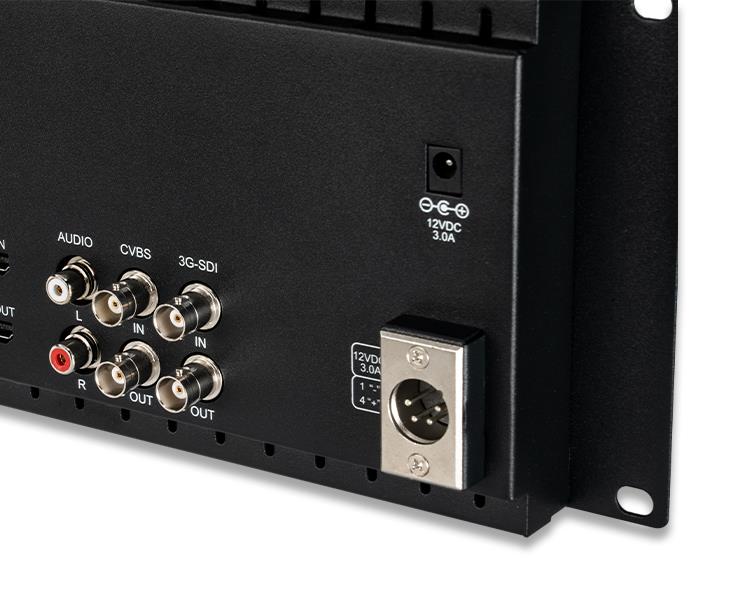

Budući da su ulazi i izlazi duplicirani, panel se može spajati u nizu (daisy-chain): signal prolazi kroz njega do sljedećeg monitora, snimača ili kontrolne sobe bez potrebe za razdjelnikom. Napajanje se osigurava putem koaksijalnog 12 V DC priključka ili četveropinog XLR priključka, a oba rade u rasponu od 9 do 24 V.

Konfiguracija putem mreže, a ne putem tipki

Pokraj video priključaka nalazi se LAN priključak. Nakon povezivanja na mrežu, monitor prijavljuje svoju IP adresu i može se konfigurirati s računala pomoću softvera GPIO koji proizvođač nudi za preuzimanje. Nakon prijave, monitor se dodaje na temelju svoje IP adrese i tada možete pomoću tipkovnice prebacivati između ulaza i podešavati svjetlinu, kontrast, zasićenje, oštrinu i pozadinsko osvjetljenje — zasebno za svaki od dva zaslona (0 je lijevi, 1 je desni).

Na zidu s pet ili deset panela složenih jednog na drugog, to čini razliku između minute i pola sata provedenog na ljestvama. Napomena proizvođača: program radi na Windowsu.

USB priključak na stražnjoj strani koristi se za ažuriranja firmvera i za učitavanje prilagođenih LUT tablica s USB flash pogona.

3D LUT-ovi i alati za prilagodbu slike

Do 32 prilagođene .cube tablice s USB sticka

Panel ima ugrađenu konverziju iz logaritamskog profila u Rec.709, a može učitati i do 32 prilagođene .cube tablice. Datoteke se spremaju u korijenski direktorij USB flash pogona i učitavaju putem adaptera u USB priključak na stražnjoj ploči. To znači da tijekom snimanja možete vidjeti željeni izgled, umjesto da čekate do montaže.

Set alata uključuje waveform (RGB parade, YUV parade, Y parade), vektorskop, histograme svjetline i RGB-a, fazu i razinu zvuka, peaking, zebra, lažnu boju, zum, pixel to pixel, oznake kadrova i mrežu od devet kvadrata. Prikazi se mogu otvoriti pojedinačno ili svi odjednom jednim gumbom u načinu rada All Scopes — pri čemu oni zamjenjuju zaseban i znatno skuplji mjerni uređaj.

Oba se zaslona mogu neovisno konfigurirati, pa jedan može prikazivati čistu sliku, dok drugi prikazuje analizu signala s iste kamere.

Vremenski kod iz SDI signala

Panel može čitati i prikazivati i LTC i VITC vremenske kodove s SDI ulaza, sinkronizirane s kamerom. U montažnoj sobi određeni se kadar tada može pronaći brzo i precizno, umjesto da se mora tražiti brzom reprodukcijom naprijed ili natrag — u filmskoj i televizijskoj postprodukciji ovo je prednost koja štedi vrijeme i akumulira se tijekom cijelog projekta.

Primjena

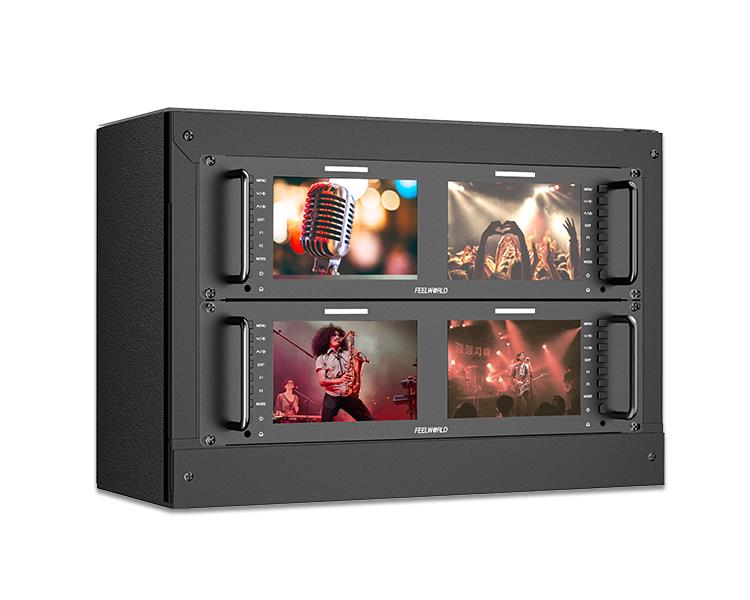

U kontrolnoj sobi za emitiranje, paneli su složeni jedni na druge i koriste se za istovremeni nadzor više ulaza kamera; ugrađeni tally prikaz neprestano pokazuje što je u eteru, a što se snima.

U mobilnom kamionu za vanjsko snimanje prostor i toplina ključni su čimbenici. Model D71 PLUS je tanak, lagan i troši najviše 21 W, pa stane u okvir gdje bi dublji monitor smetao. Osim za prijenos uživo, pogodan je i za postprodukciju, na setu te u prijenosnim uređajima koji se prevoze zrakoplovom.
