Feelworld D71 PLUS-H

Dvostruki 7-inčni monitor za montažu u rack s visinom instalacije od 3U, namijenjen kontrolnim sobama za emitiranje, montažnim studijima i kamionima za vanjsko snimanje. Dva neovisna IPS panela rezolucije 1920 × 1200 s 4K HDMI i kompozitnim video ulazima i izlazima, trobojnim tallyjem na svakom zaslonu, waveform monitorom s vektorskopom i do 32 prilagođene 3D LUT tablice. Također se može konfigurirati putem mreže s računala. Varijanta -H ima samo HDMI; verzija sa SDI naziva se D71 PLUS.

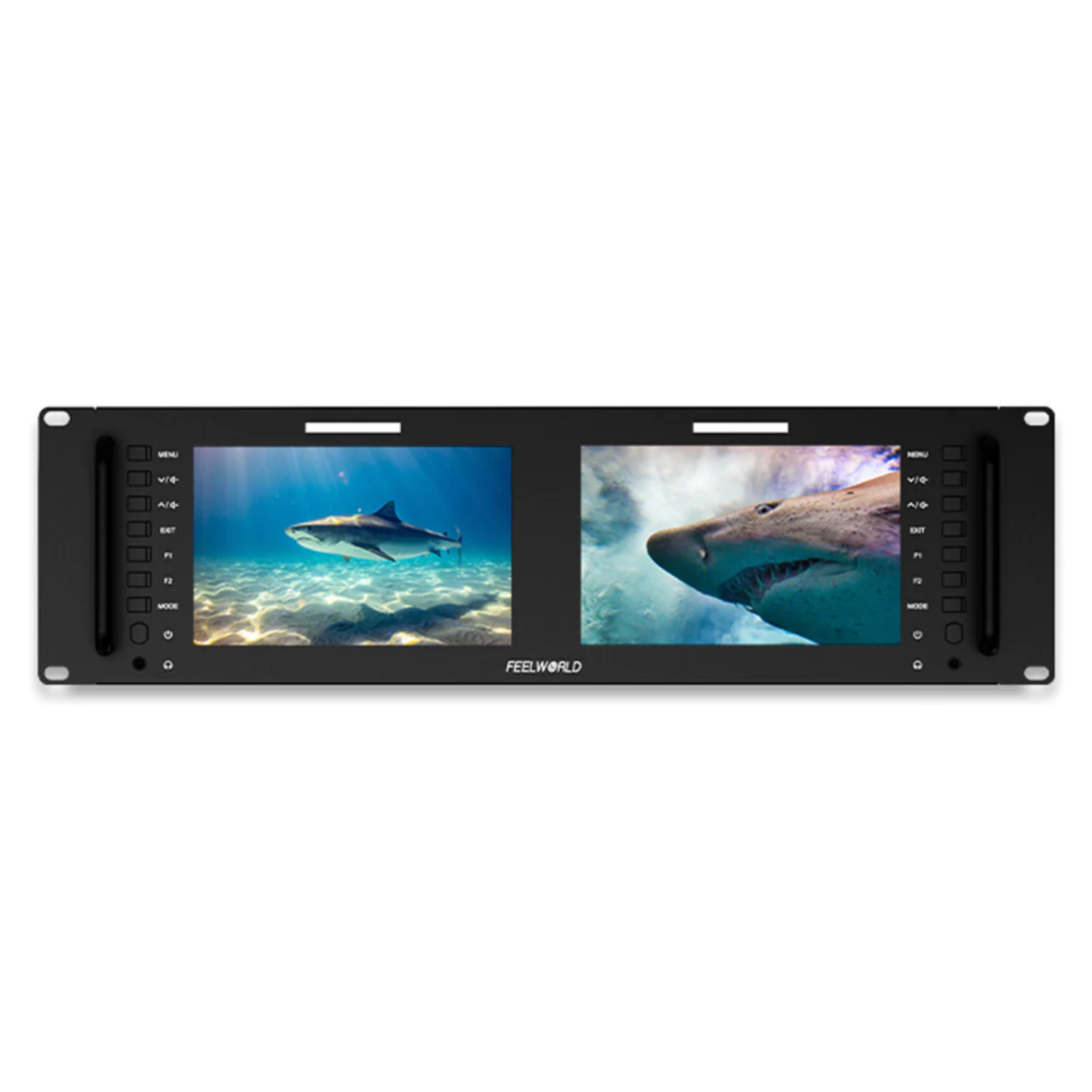

Dva 7-inčna panela u jednoj rack jedinici

Visina montaže 3U, dubina 30,5 mm, dva neovisna podešavanja

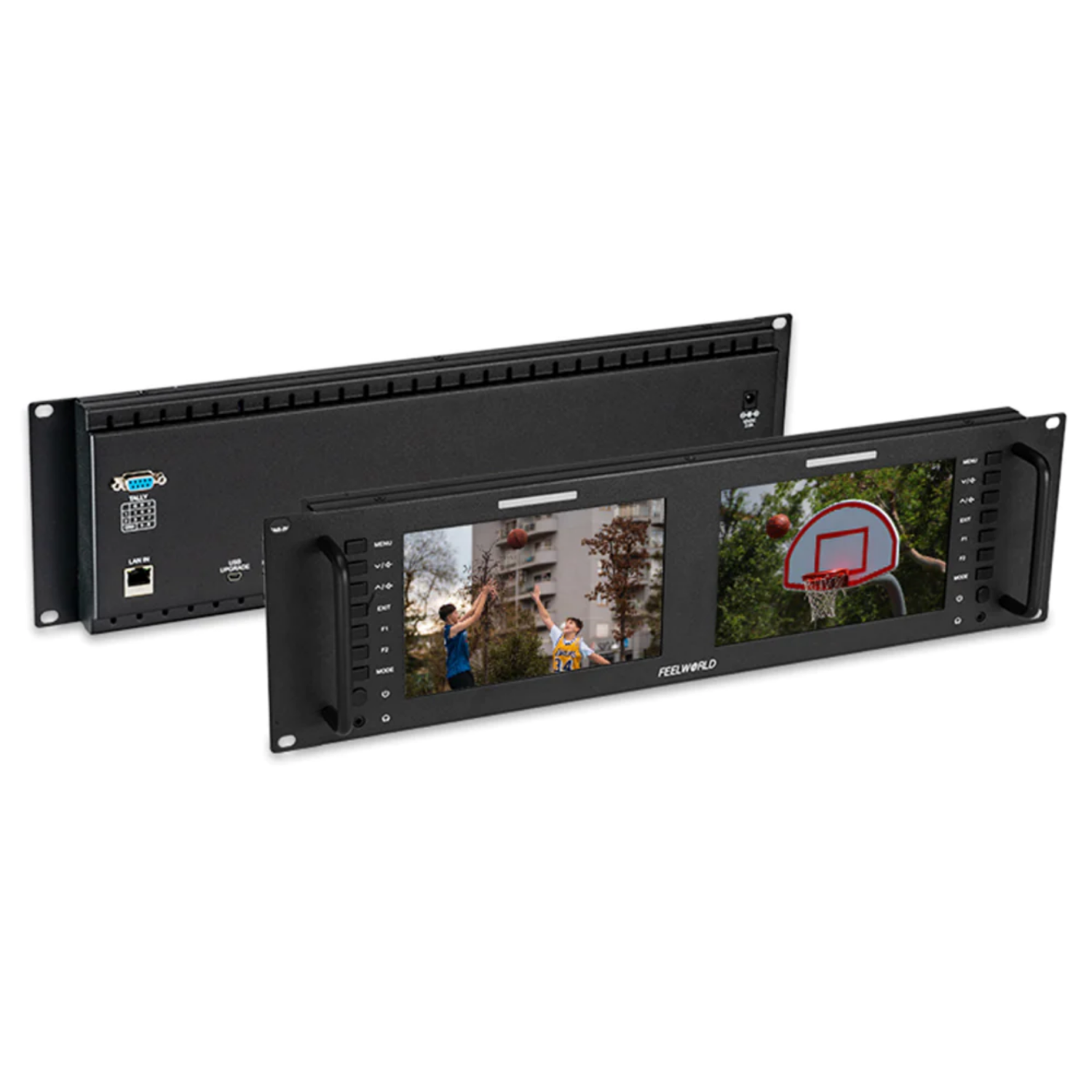

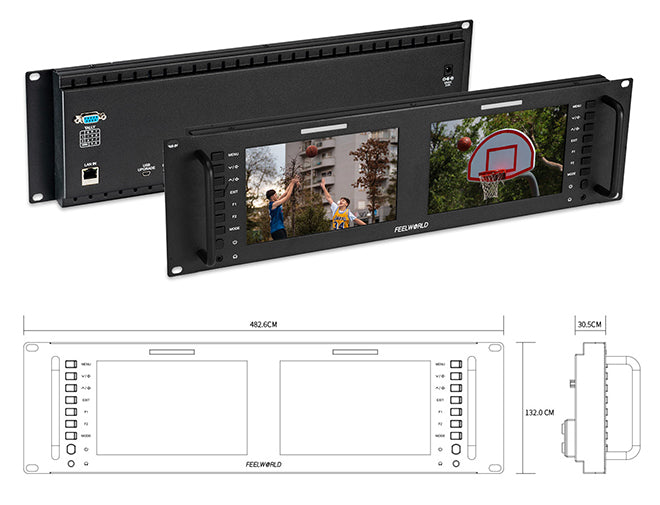

D71 PLUS-H nije monitor za kameru — to je rack-montažni panel za video zid, kontrolnu sobu ili kamion za vanjsko snimanje. Njegovo metalno kućište, dimenzija 482,6 × 132 × 30,5 mm, sadrži dva 7-inčna IPS zaslona, svaki sa svojim ulazom, vlastitim skupom tipki i vlastitim postavkama. To vam omogućuje istovremeni nadzor dviju različitih kamera na dva zaslona.

Visina instalacije je 3U, pa se panel može pričvrstiti na standardni 19-inčni rack. S težinom od 1890 grama i dubinom od samo 30,5 milimetara, ove su dimenzije ključne pri izgradnji mobilne produkcijske jedinice: u kamionu za vanjsko snimanje svaki centimetar prostora i svaki dodatni watt topline su važni.

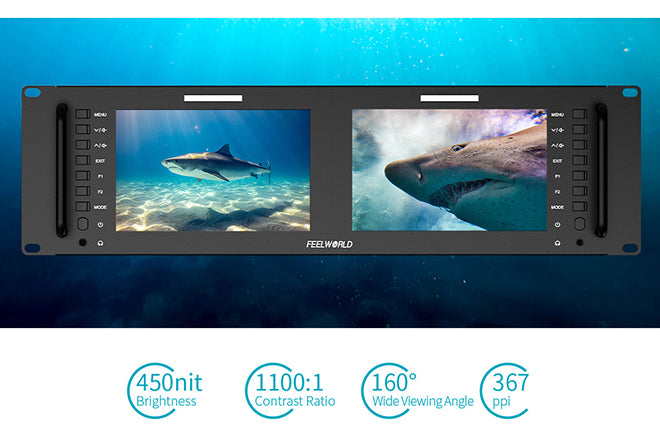

Full HD 1920 × 1200 panel

Svjetlina 450 cd/m², omjer kontrasta 1100:1, kutovi gledanja 160°

Svaki od dva IPS panela ima rezoluciju od 1920 × 1200 piksela s omjerom stranica 16:10 i razmakom piksela od 0,07875 milimetara. Boje se vjerno reproduciraju, a slika ostaje jasna čak i u finim detaljima.

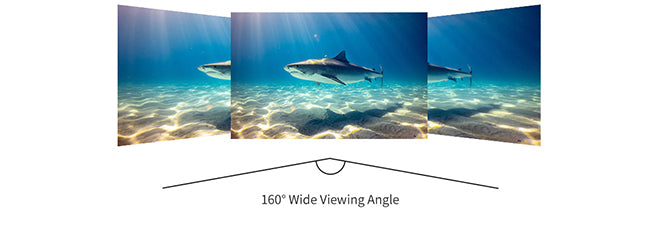

Svjetlina od 450 cd/m² i omjer kontrasta 1100:1 prikladni su za unutarnju upotrebu — u studiju, nadzornoj sobi ili vozilu. Monitor nije dizajniran za izravnu sunčevu svjetlost i proizvođač ga ne reklamira kao takvog. Kutovi gledanja su 80° sa svake strane, što ukupno iznosi 160° i vodoravno i okomito: slika ne mijenja boju, čak ni kada se gleda sa strane ili odozgo.

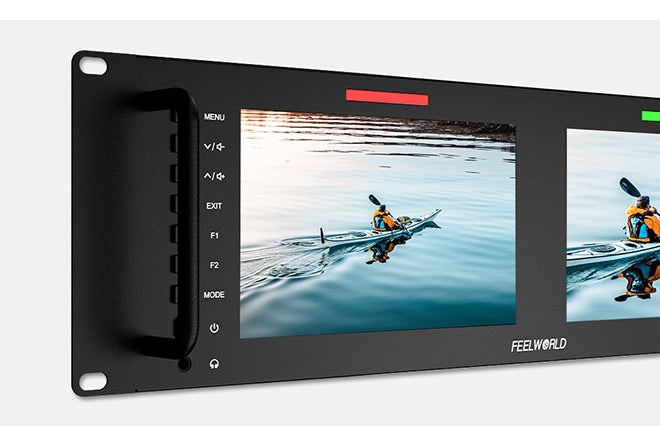

Namjenske tipke za svaki zaslon i trobojni tally

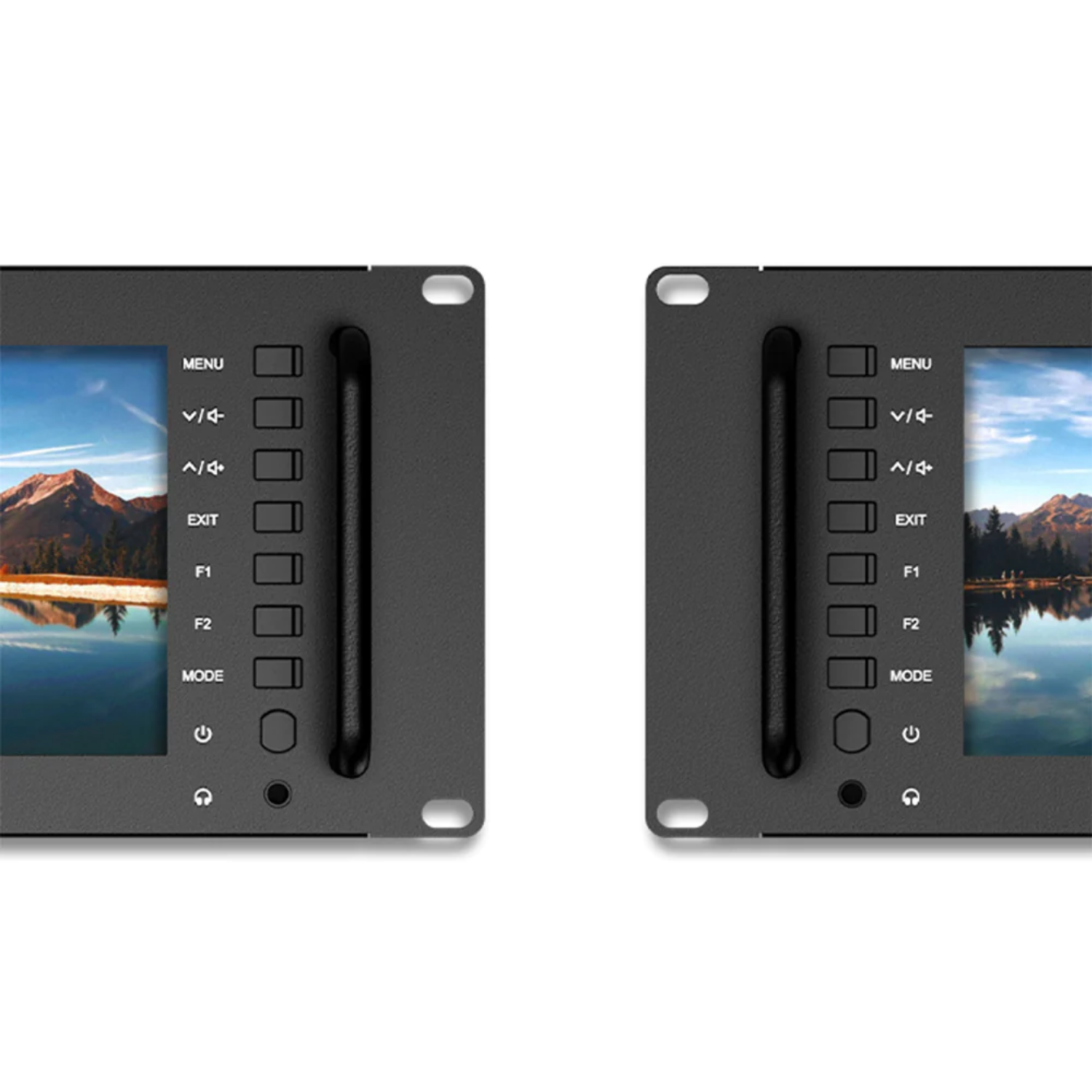

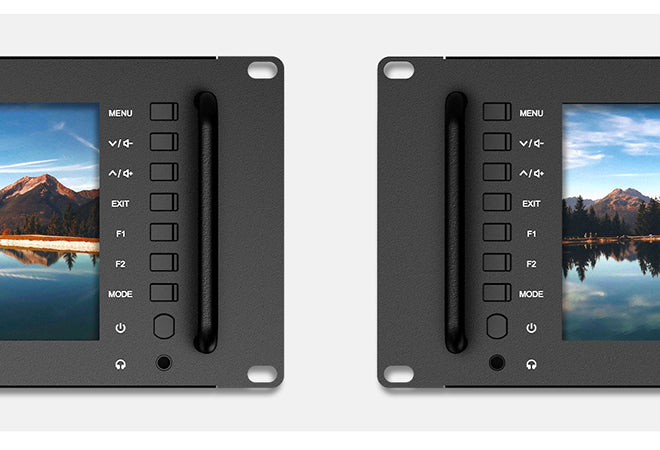

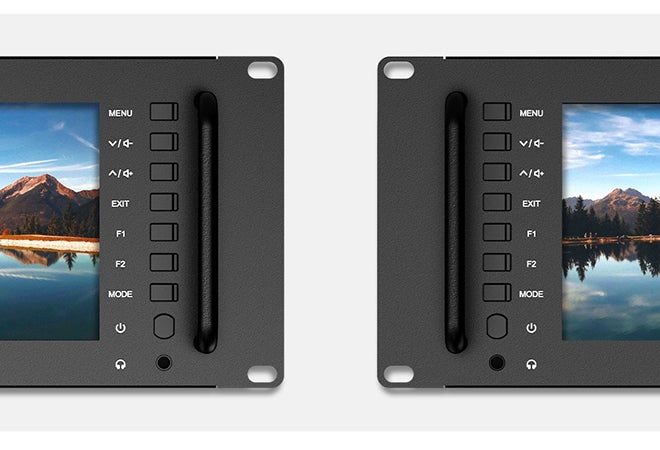

Svaki zaslon ima vlastiti redak tipki na prednjoj ploči: MENU, par tipki sa strelicama s kontrolom glasnoće, EXIT, programirane tipke F1 i F2, MODE i prekidač za uključivanje/isključivanje. Tipka F omogućuje brzi pristup najčešće korištenim funkcijama, tako da ne morate prolaziti kroz izbornike tijekom rada.

Svaki zaslon ima vlastitu tally traku koja svijetli u tri boje — crvenoj, zelenoj i žutoj. Upravlja se putem DB-9 priključka na stražnjoj ploči, tako da operater za monitorom zna koja je kamera u eteru, a koja u pripravnosti, baš kao i u kontrolnoj sobi.

Odvojeni ulazi i izlazi za svaki zaslon

Samo HDMI i kompozitni video — ova verzija ima samo HDMI

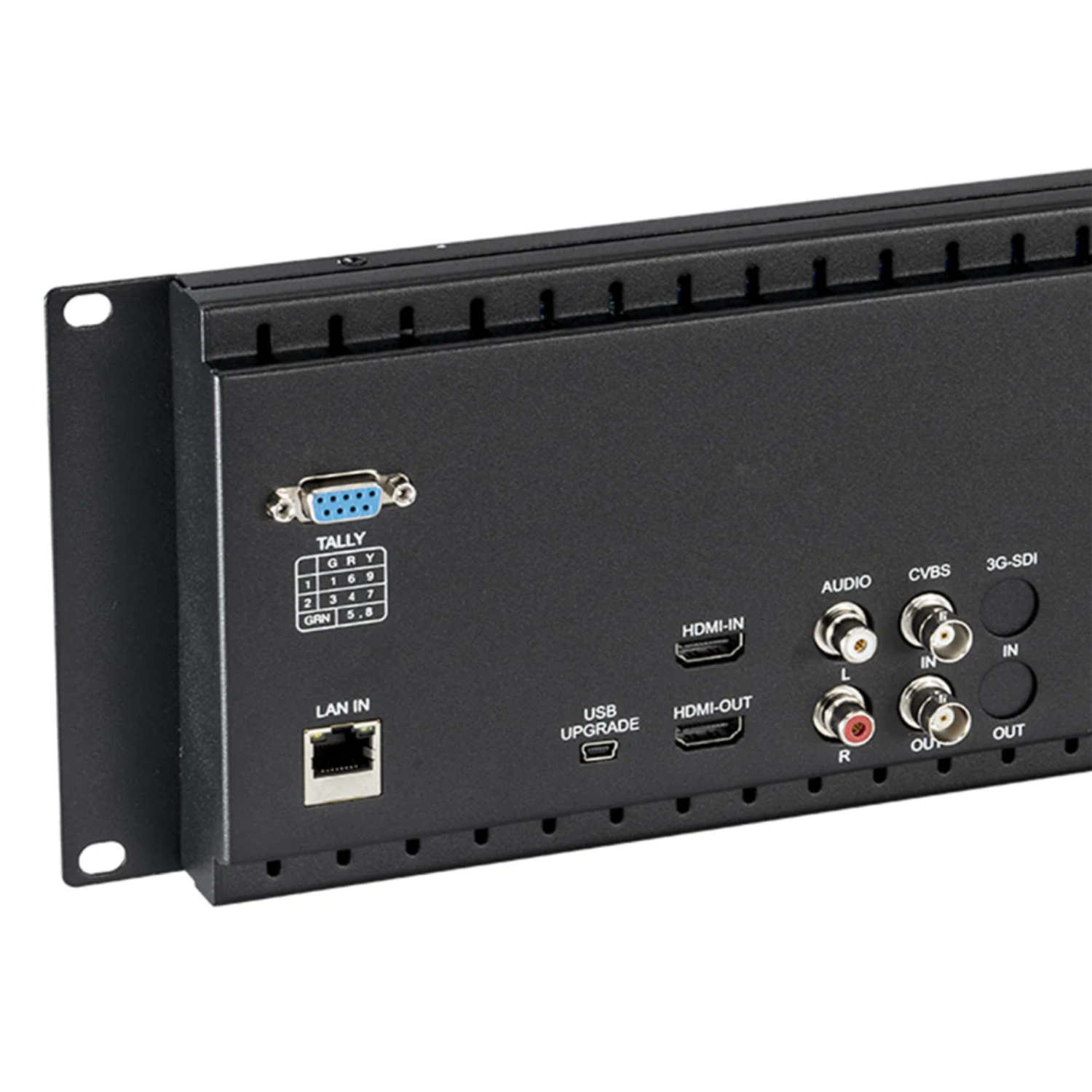

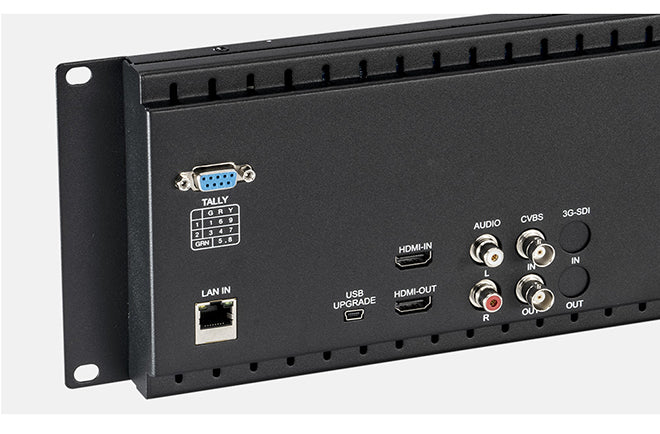

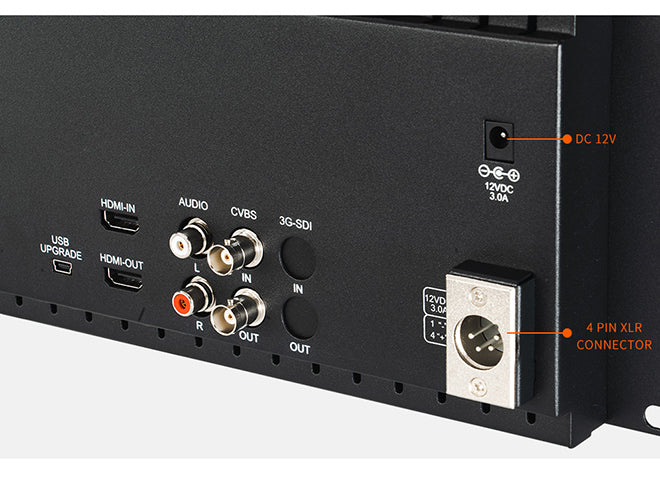

Stražnja ploča ima HDMI ulaze i izlaze za svaki od dva zaslona, kao i kompozitne video (CVBS) ulaze i izlaze putem BNC konektora. Također uključuje par RCA ulaza za lijevi/desni audio i stereo izlaz za slušalice.

HDMI ulaz podržava 4K UHD 3840 × 2160 pri do 30 Hz i DCI 4K 4096 × 2160 pri 24 Hz, kao i 1080p pri do 60 sličica u sekundi, 1080i, 720p i standardne rezolucije kao što su 480i/576i/480p/576p. Kompozitni ulaz automatski detektira i PAL i NTSC.

Na fotografijama stražnje ploče obratite pozornost na sitotiskom otisnute oznake "3G-SDI IN" i "3G-SDI OUT": kućište je identično onome modela D71 PLUS, no na varijanti -H ispod tih oznaka nalaze se prazni, zaslepljeni otvori i priključci nisu ugrađeni. Svi koji trebaju SDI trebali bi odabrati model D71 PLUS.

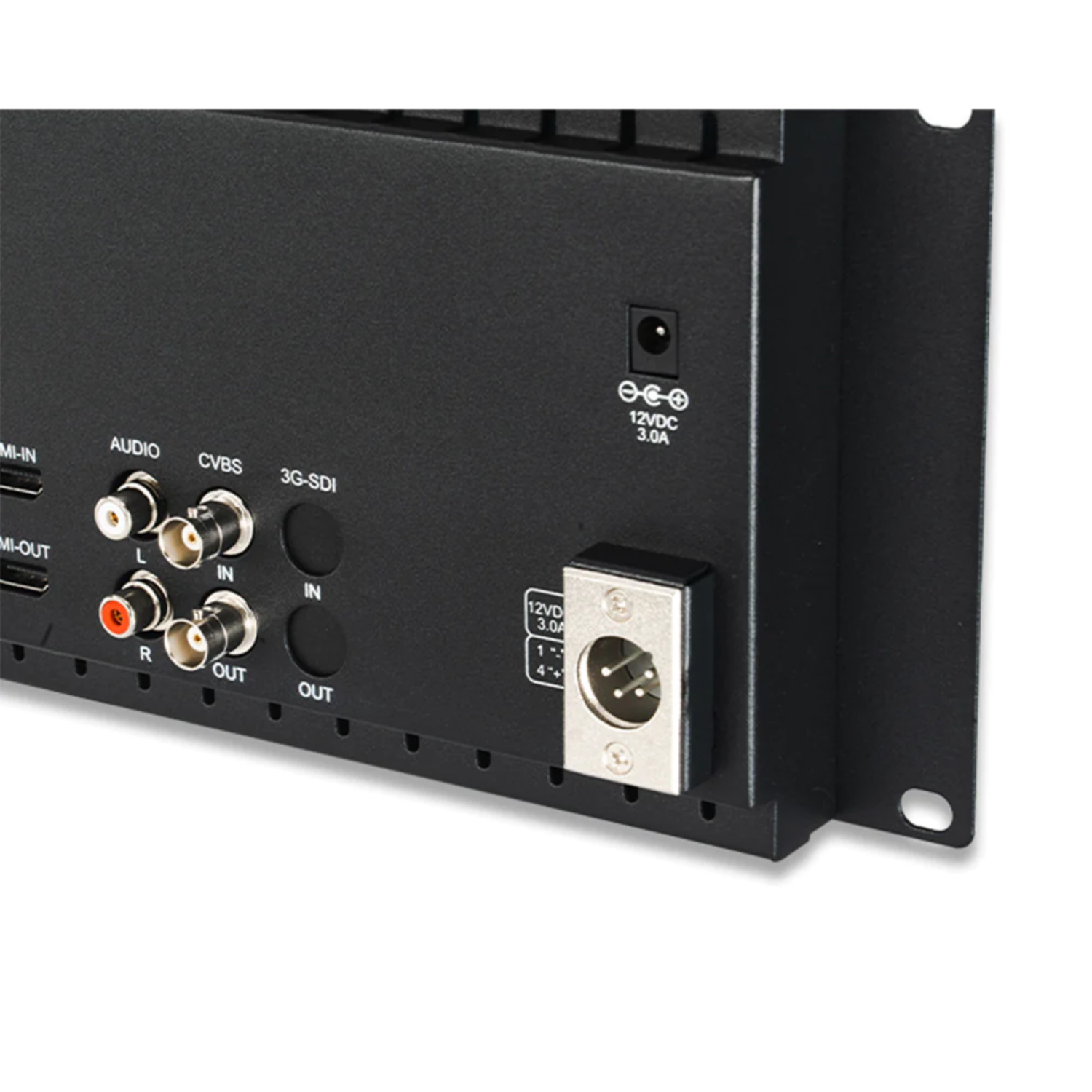

I ulazi i izlazi su duplicirani, pa se ploča može spajati u nizu (daisy-chain): signal prolazi do sljedećeg monitora, snimača ili kontrolne sobe bez potrebe za razdjelnikom. Napajanje se osigurava putem koaksijalnog priključka od 12 V istosmjerne struje ili četveropinog XLR priključka, a oba rade u rasponu od 9 do 24 V.

Konfiguracija putem mreže, a ne putem tipki

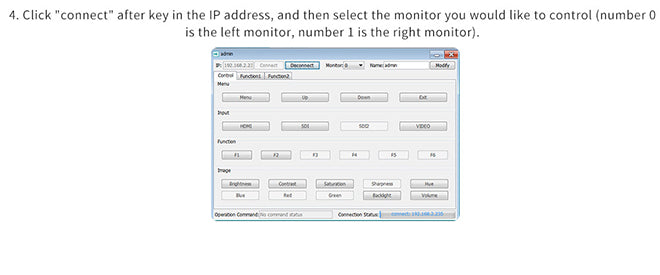

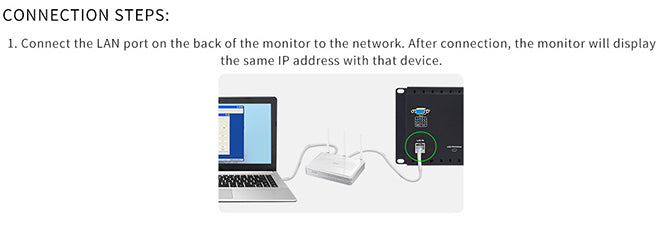

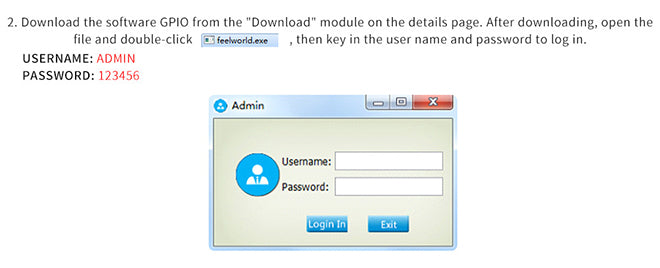

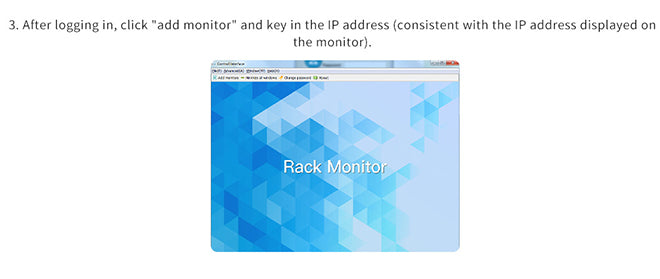

Pored video priključaka nalazi se LAN priključak. Nakon povezivanja na mrežu, monitor prijavljuje svoju IP adresu i može se konfigurirati s računala pomoću softvera GPIO, koji proizvođač nudi za preuzimanje. Nakon prijave, monitor se dodaje na temelju svoje IP adrese, a zatim pomoću tipkovnice možete prebacivati između ulaza i podešavati svjetlinu, kontrast, zasićenje, oštrinu i pozadinsko osvjetljenje — zasebno za svaki od dva zaslona (0 je lijevi, 1 je desni).

Na zidu s pet ili deset panela složenih jednog na drugog, to čini razliku između minute i pola sata provedenog na ljestvama. Napomena proizvođača: program radi na Windowsu.

USB priključak na stražnjoj strani koristi se za ažuriranja firmvera i za učitavanje prilagođenih LUT tablica s USB flash pogona.

3D LUT-ovi i alati za prilagodbu slike

Do 32 prilagođene .cube tablice s USB sticka

Panel ima ugrađenu konverziju iz logaritamskog profila u Rec.709, a može učitati i do 32 prilagođene .cube tablice. Datoteke se spremaju u korijenski direktorij USB flash pogona i učitavaju putem adaptera u USB priključak na stražnjoj ploči. To znači da možete vidjeti željeni izgled tijekom snimanja, umjesto da čekate do montaže.

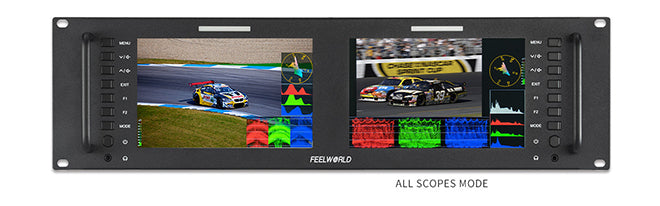

Set alata uključuje waveform (RGB parade, YUV parade, Y parade), vektorskop, histograme svjetline i RGB-a, fazu i razinu zvuka, peaking, zebra, lažnu boju, zum, pixel to pixel, oznake kadrova i mrežu od devet kvadrata. Prikazi se mogu otvoriti pojedinačno ili svi odjednom jednim gumbom u načinu rada All Scopes — u kojem slučaju zamjenjuju zaseban i znatno skuplji mjerni uređaj.

Oba se zaslona mogu neovisno konfigurirati, tako da jedan može prikazivati čistu sliku, dok drugi prikazuje analizu signala s iste kamere.

Primjena

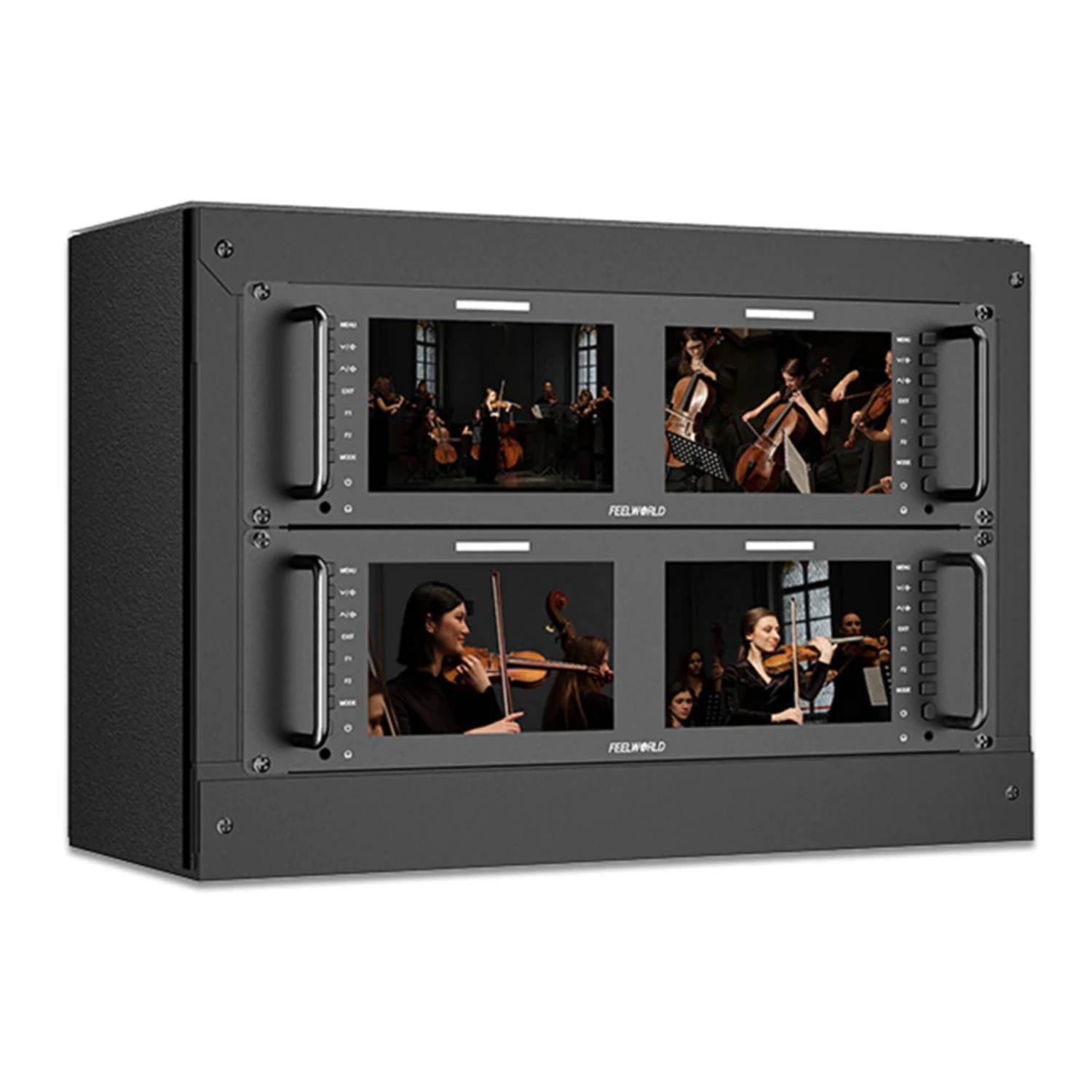

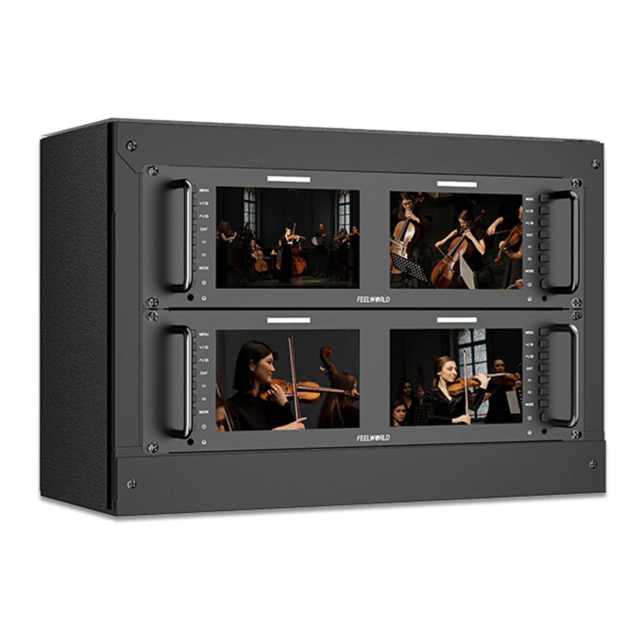

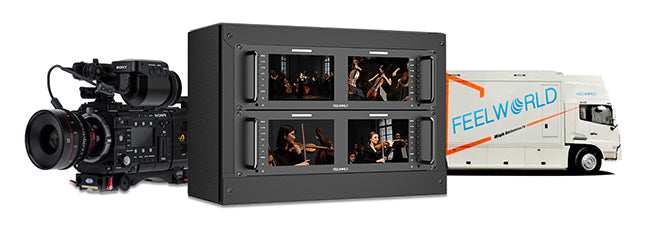

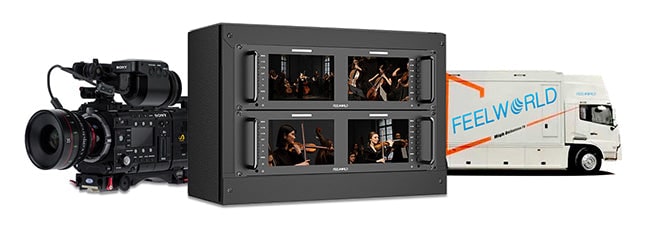

U kontrolnoj sobi za emitiranje paneli su složeni jedan na drugi i koriste se za istovremeni nadzor više kamera; ugrađena tally svjetla neprestano pokazuju koja je kamera u eteru, a koja se snima.

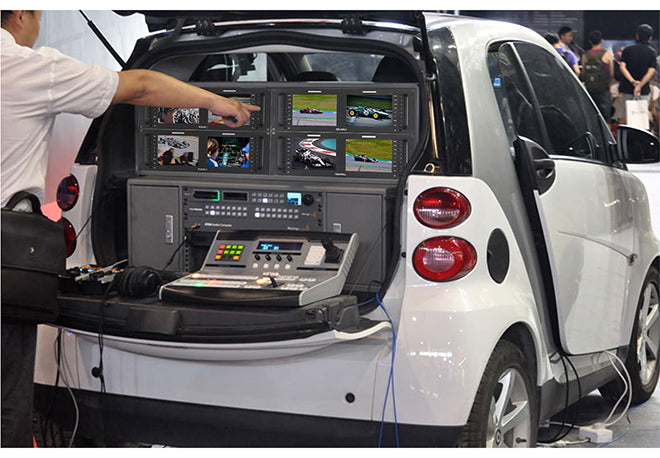

U mobilnom kamionu za vanjsko snimanje prostor i toplina ključni su čimbenici. Model D71 PLUS-H je tanak, lagan i troši najviše 21 W, pa stane u okvir gdje bi dublji monitor smetao. Osim za emitiranje, pogodan je i za postprodukciju, na setu, za koncertne prijenose i u prijenosnim uređajima koji se prevoze zrakoplovom.
