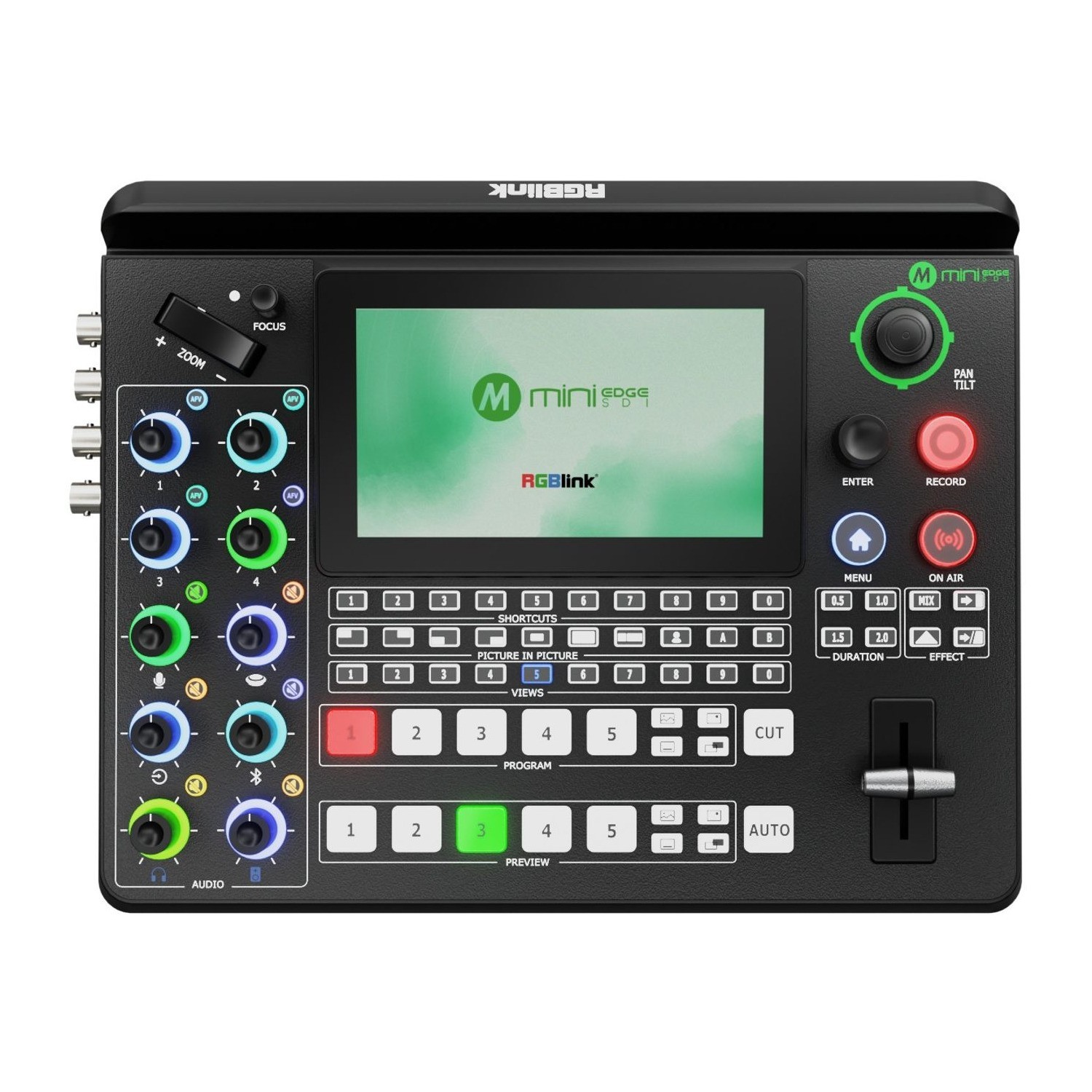

RGBlink mini-edge SDI

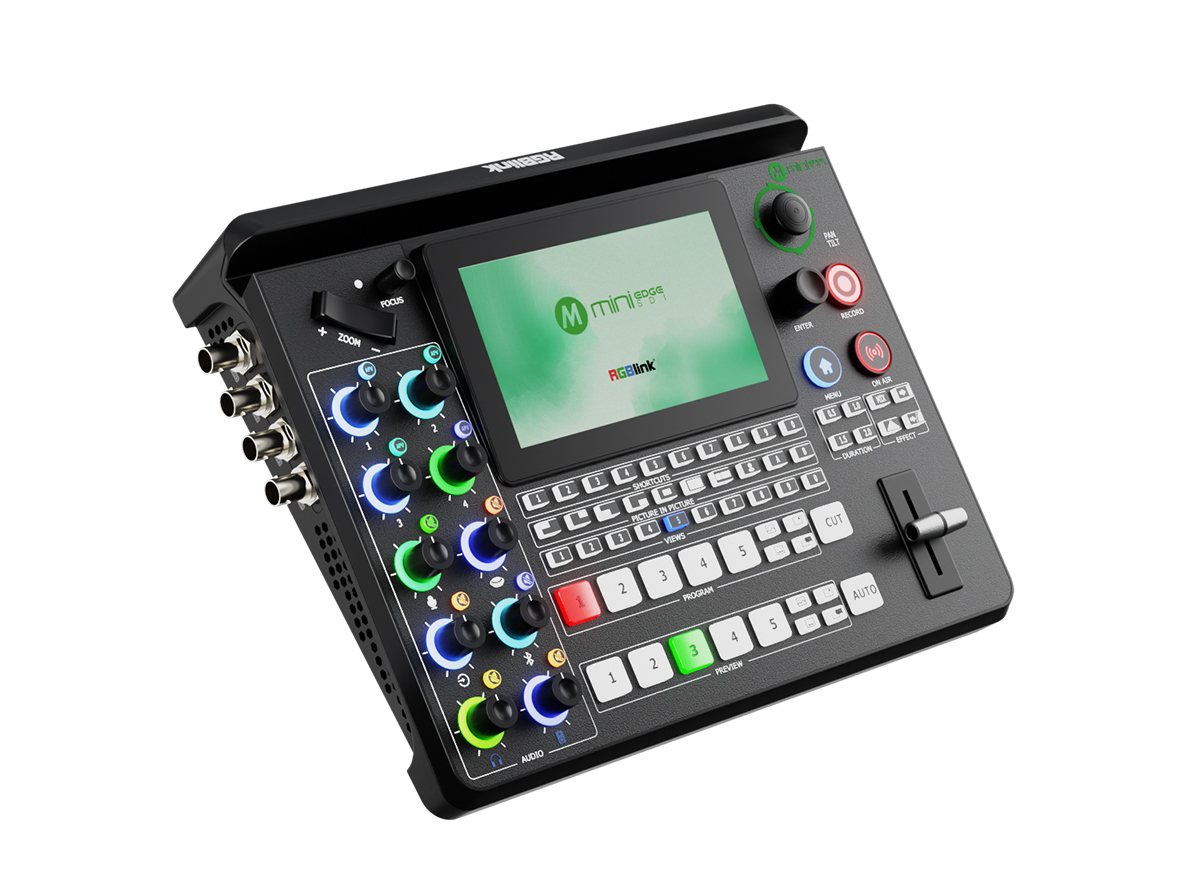

Preklopnik RGBlink mini-edge SDI u jednom pultu objedinjuje deset ulaznih konektora – četiri HDMI 2.0, četiri 3G-SDI, USB kameru (UVC) i mrežni izvor NDI | HX2 – s miksom osam audio kanala, upravljanjem PTZ kamerama, snimanjem na USB disk i streamingom izravno u mrežu. Prikladan je za škole, sport, bogoslužja, korporativna događanja i konferencije.

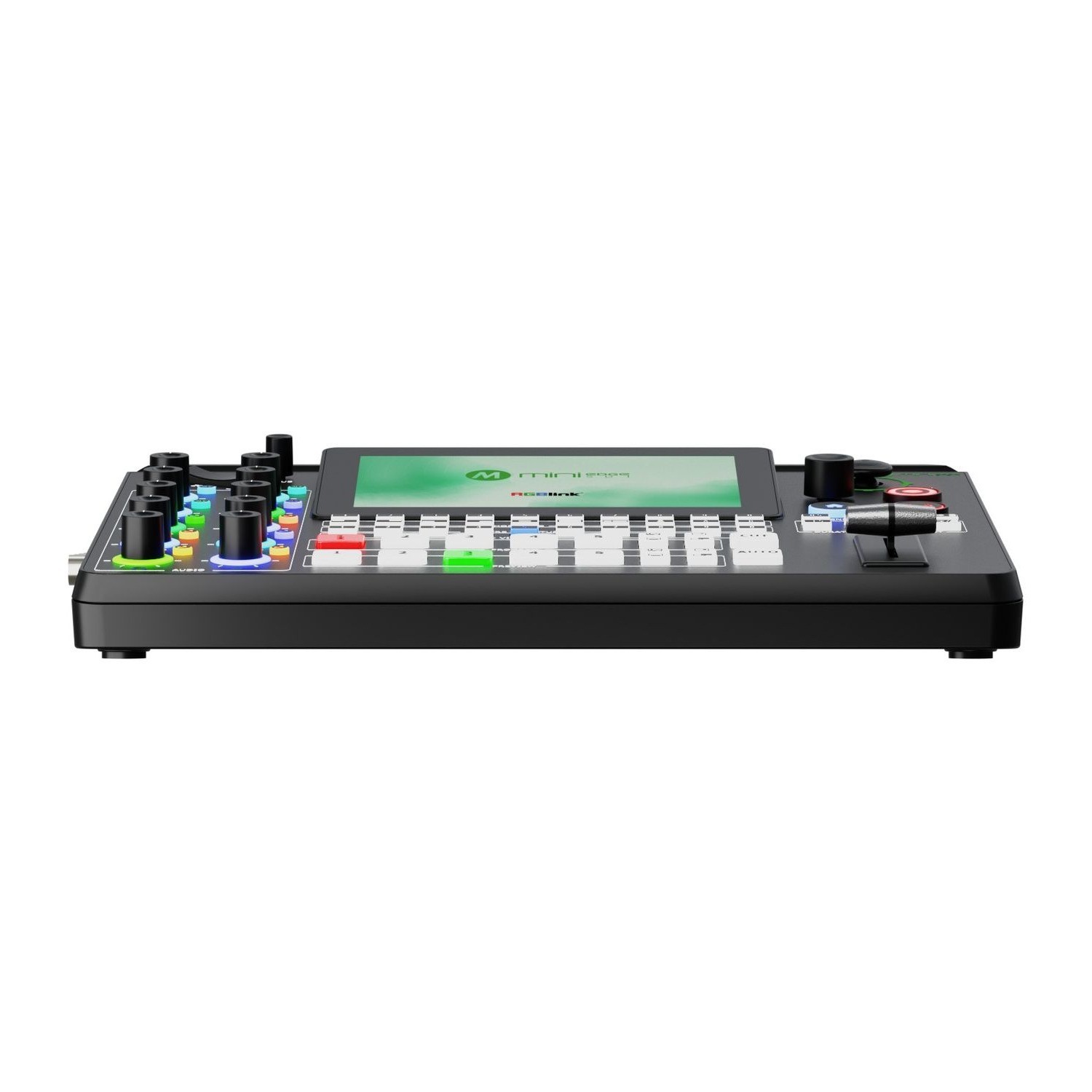

Ugrađeni zaslon od 5,5 inča prikazuje višestruki prikaz izvora i izbornik, a sve ostalo upravljate fizičkim tipkama, gumbima, T-barom i joystickom – bez računala.

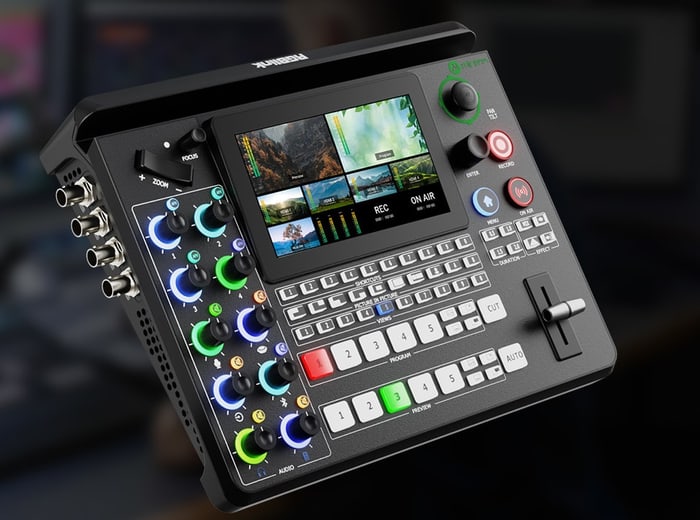

Deset ulaza u jednom pultu

Uz četiri HDMI 2.0 ulaza (do 4K60) mini-edge SDI donosi četiri 3G-SDI ulaza na BNC konektorima, USB-C ulaz za UVC kameru i dvosmjerni NDI | HX2 preko mreže. Tipke 1–4 u redovima PROGRAM i PREVIEW biraju HDMI ili SDI ulaze, tipka 5 UVC kameru, NDI izvor ili datoteku s USB diska. Dva zasebna HDMI izlaza šalju program i višestruki prikaz u razlučivosti do 1080p60. Uređaj mjeri 291 × 222,6 × 71,3 mm i napaja se preko USB-C PD.

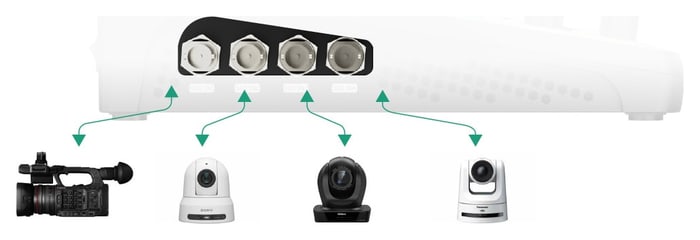

Profesionalni 3G-SDI ulazi

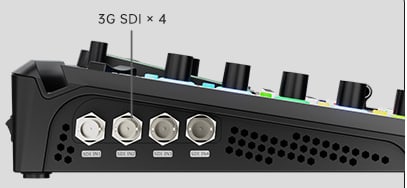

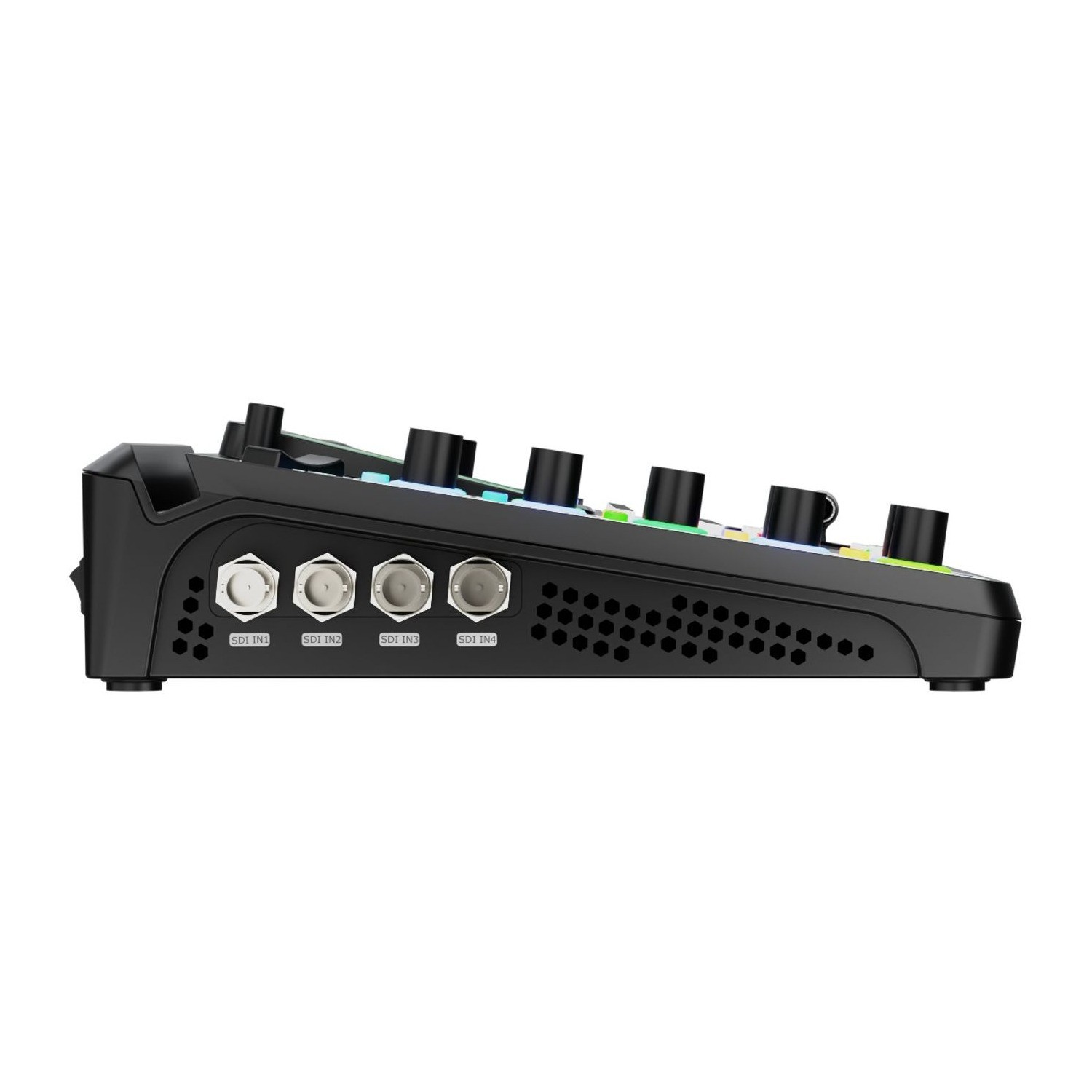

Četiri 3G-SDI ulaza na boku primaju 3G/HD/SD-SDI signal do 1080p60 s kamera, PTZ kamera i drugih izvora. SDI prenosi sliku duljim kabelima od HDMI-ja – 3G-SDI prenosi signal do 100 m (laboratorijsko mjerenje RGBlink). HDMI 2.0 ulazi na stražnjoj ploči primaju do 4096 × 2160 pri 60 Hz; HDMI ulaz 1 podržava HDCP 2.2, ostali ulazi HDCP 1.x.

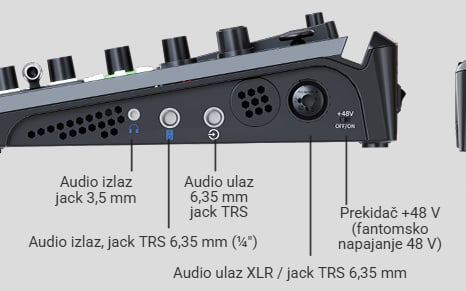

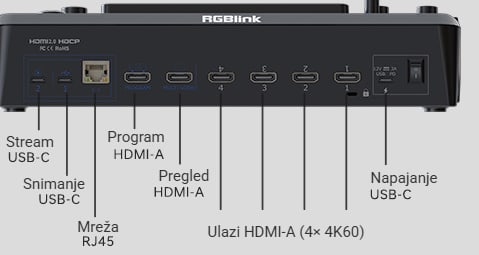

Konektori

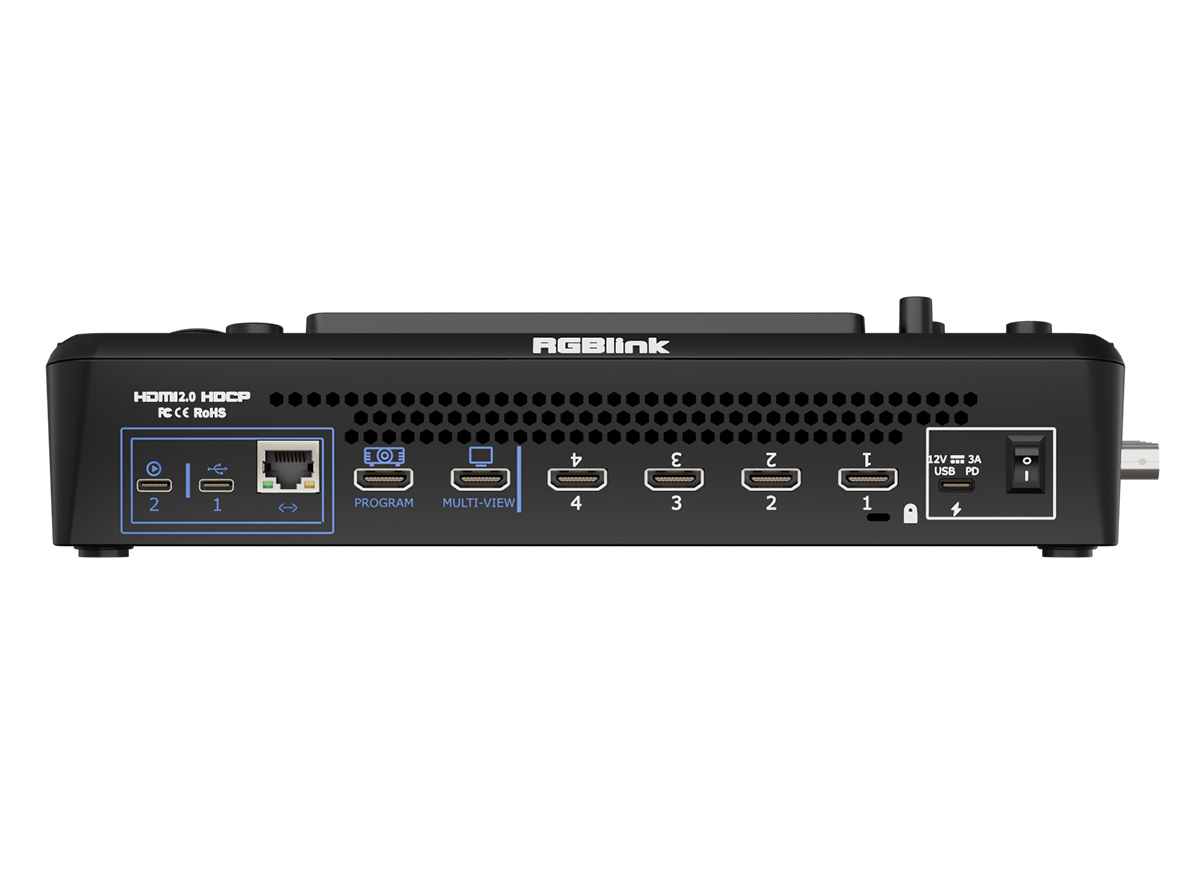

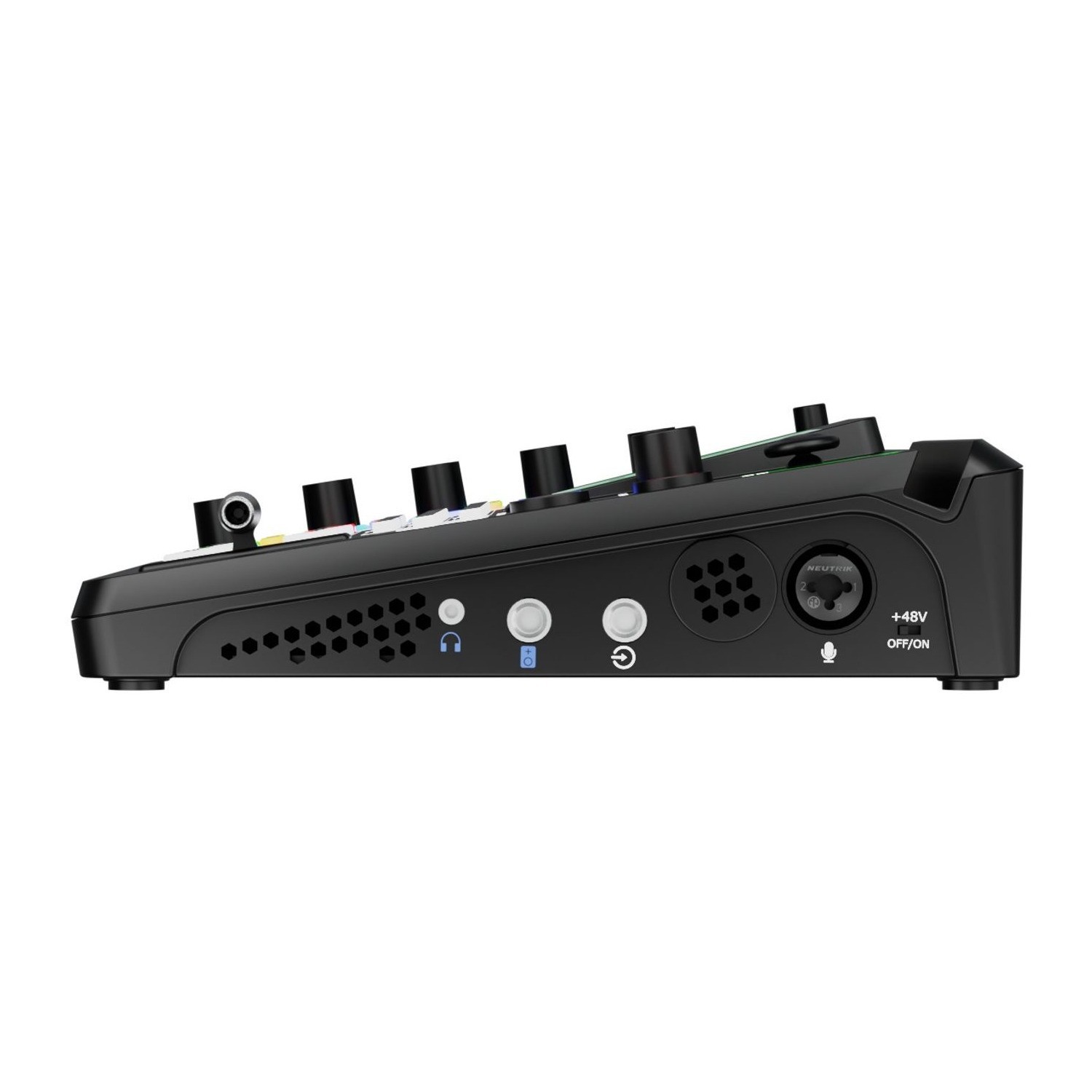

Bok s audio konektorima ima kombinirani ulaz XLR / jack 6,35 mm za mikrofon s prekidačem fantomskog napajanja 48 V, linijski ulaz TRS 6,35 mm, simetrični izlaz TRS 6,35 mm i priključak 3,5 mm za slušalice. Na stražnjoj ploči su dva USB-C priključka (stream i snimanje), mreža RJ45, izlazi programa i pregleda (višestruki prikaz), četiri HDMI ulaza i USB-C napajanje, a na suprotnom boku četiri 3G-SDI ulaza.

Sve nadohvat ruke

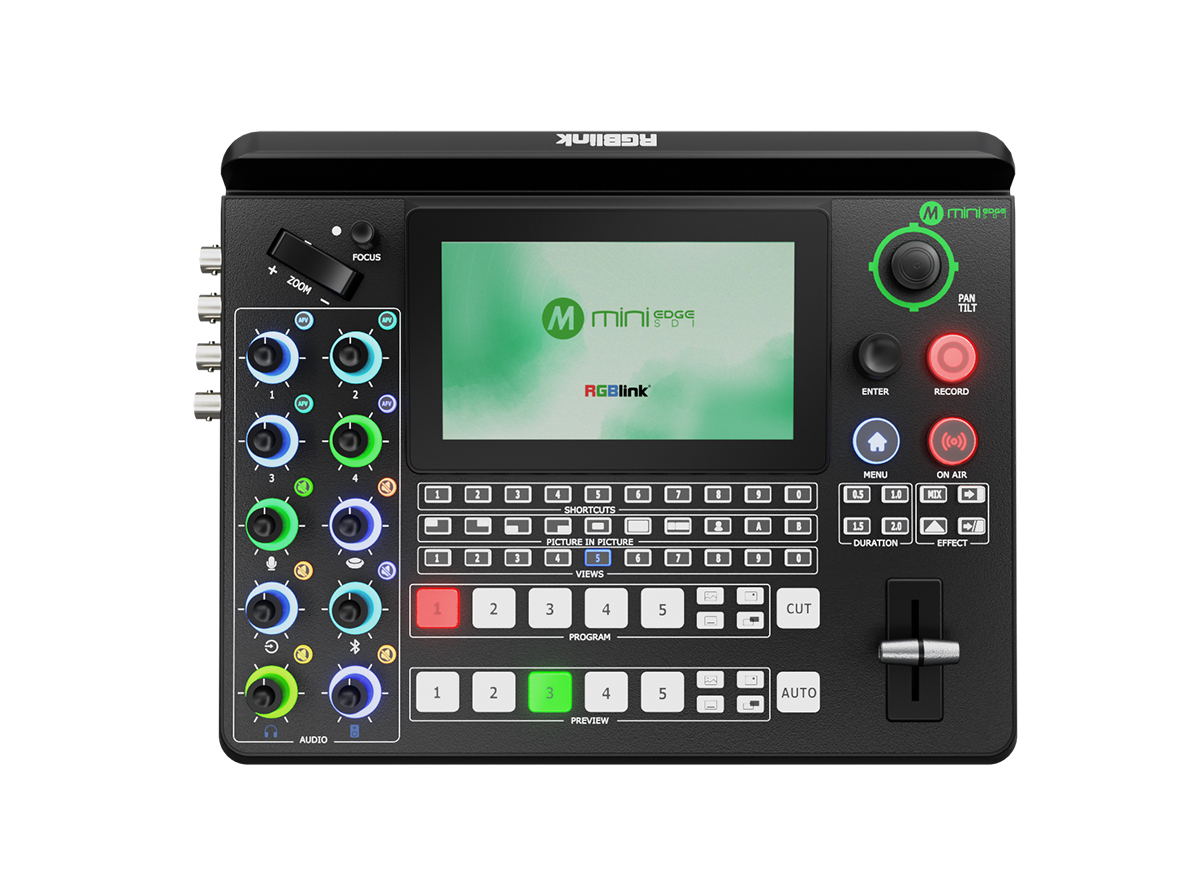

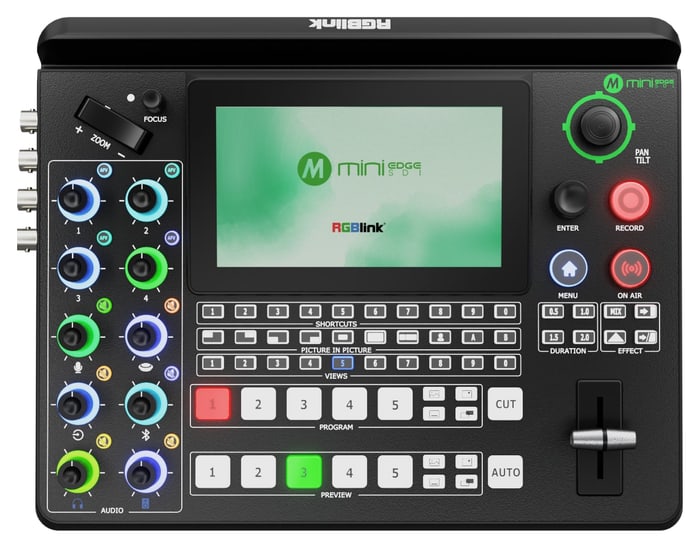

Zaslon od 5,5 inča prikazuje ulaze, program, stanje snimanja i streama te izbornik. Ispod njega su redovi PROGRAM i PREVIEW, deset prečaca (SHORTCUTS), rasporedi slike u slici (PICTURE IN PICTURE) i spremljene scene (VIEWS). Prijelaz pokrećete tipkom CUT, AUTO ili T-barom, a trajanje (0,5–2 s) i efekt birate tipkama DURATION i EFFECT. Tipke RECORD i ON AIR pokreću snimanje i stream.

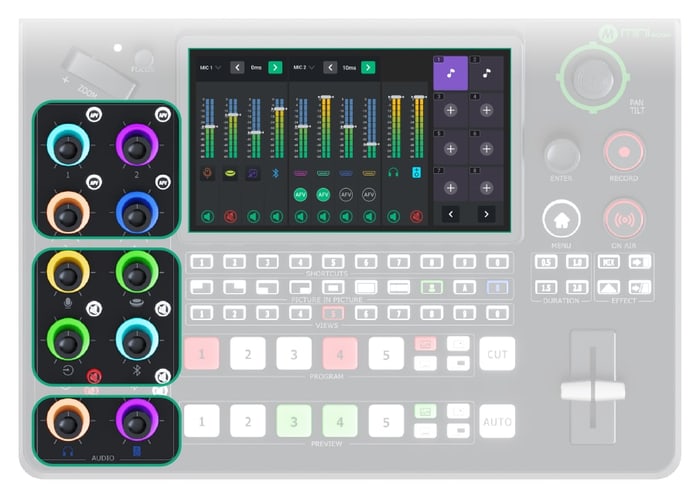

Miks osam audio kanala

U miks ulaze četiri ugrađena zvuka s HDMI/SDI ulaza i četiri vanjska izvora – mikrofon, linijski ulaz, zvuk preko USB-a i Bluetooth. Gumbi s obojenim prstenovima reguliraju glasnoću pojedinih izvora, slušalica i programa, a tipke AFV i MUTE prebacivanje zvuka zajedno sa slikom i utišavanje. Zvuk mikrofona i ulaza kamere može se odgoditi kako bi bio usklađen sa slikom, a na audio ulazima radi smanjenje šuma.

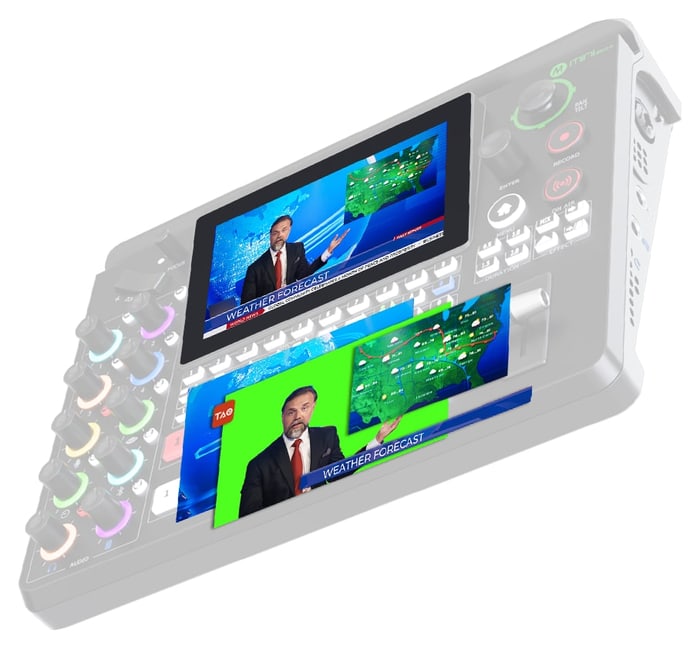

Slojevi i slika u slici

Scenu slažete od slike u pozadini, dva video sloja A i B i dva grafička sloja iz medijske biblioteke – logotipa ili natpisa. Video slojevi mogu se smanjiti, pomaknuti i obrezati joystickom i prekidačem na ploči, pa sliku u slici ili dva izvora jedan uz drugi pripremate bez računala. Slike, videozapise i zvukove učitavate u preklopnik s USB diska.

Chroma key jednim pritiskom

Voditelja ispred zelene ili plave pozadine izrezujete izravno na preklopniku tipkom Chroma Key: kratki pritisak uključuje izrezivanje, dugi otvara postavke. Web aplikacija nudi šest boja izrezivanja – zelenu, plavu, narančastu, žutu, cijan i ljubičastu. Postavke izrezivanja spremaju se u scene zajedno s ostatkom rasporeda.

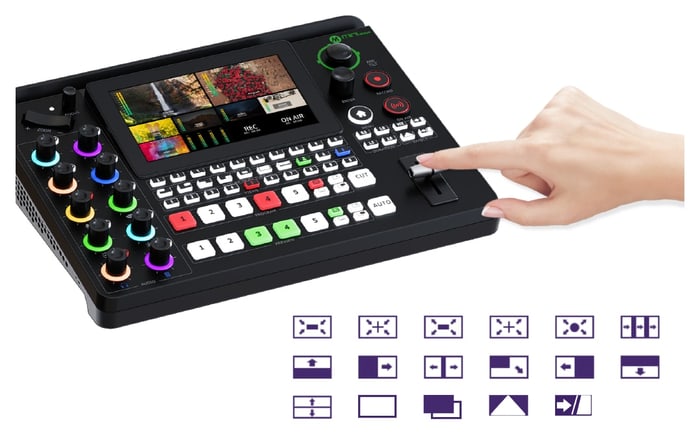

Scene i prijelazi

Do 16 scena (VIEWS) sprema gotovo cijelu postavku: raspored slike u slici, izrezivanje, obrezivanja, odabir izvora i predloške PTZ kamera. Scenu jednom tipkom dovodite u pregled i prijelazom je šaljete u program – zadanim pretapanjem (MIX) ili nekim od DVE efekata trajanja od 0,5 do 2 s.

Upravljanje PTZ kamerama

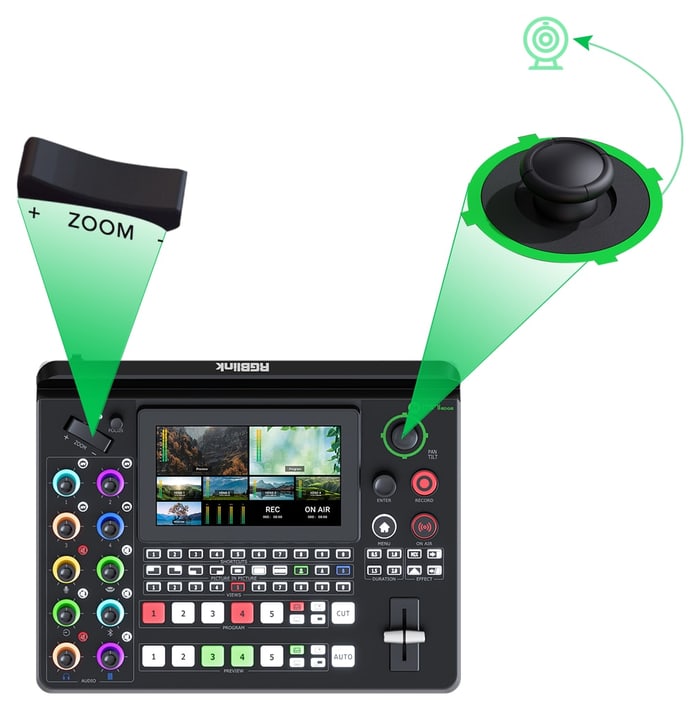

Do četiri PTZ kamere upravljate izravno s preklopnika protokolom VISCA ili NDI: joystick okreće i naginje, prekidač ZOOM zumira, a gumb FOCUS izoštrava, njegovim pritiskom uključuje se automatsko izoštravanje. Pritisak joysticka otvara zaslon za upravljanje PTZ kamerama. Kad je odabran video sloj, isti upravljački elementi mijenjaju njegovu veličinu i položaj.

Stream, snimanje i web-kamera

Preko etherneta mini-edge SDI streama protokolom RTMP(S) na do četiri platforme istodobno (za četiri platforme treba upload od najmanje 100 Mb/s), a preko RGBlink TAO Clouda na do 32 platforme. Spojen na računalo USB-C kabelom prikazuje se kao UVC web-kamera za OBS, Zoom ili Teams. Snima se u MP4 na USB stick ili SSD do 2 TB, i tijekom streama. Preklopnikom možete upravljati i iz web aplikacije na računalu, tabletu ili telefonu.

Dodatne informacije

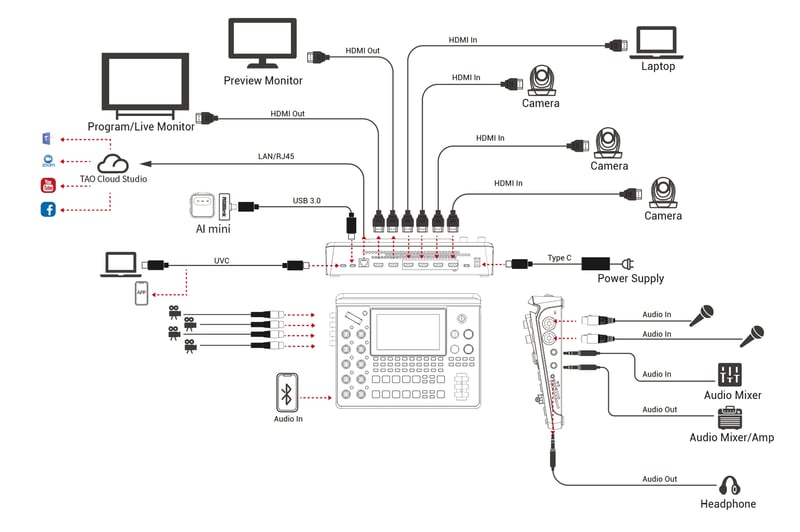

Preklopnik mini-edge SDI ima četiri 4K HDMI 2.0 ulaza i četiri 3G SDI ulaza, jedan UVC i jedan dvosmjerni NDI ulaz i izlaz, a podržava digitalne ugrađene audio i video signale s računala, kamere i više. Uz to prima analogni zvuk preko mikrofonskog ulaza s fantomskim napajanjem 48 V i linijskog ulaza te zvuk preko Bluetootha.

Postoje dva zasebna HDMI izlaza za višestruki prikaz s pregledom, program ili testnu sliku. Jedan USB 3.0 izlaz podržava YUY2 i MJPEG formate snimanja, koji se mogu prepoznati kao web-kamera za streaming na Facebook, YouTube, ZOOM, itd. UVC priključak je dvosmjeran i služi i za snimanje na USB disk, bežični zvučnik ili bežični mikrofon, kao što je RGBlink AI mini. Ethernet priključak s omogućenom NDI licencom također je dvosmjeran, NDI koder i dekoder mogu raditi u isto vrijeme. Preklopnik mini-edge SDI ima ugrađen TFT panel od 5,5 inča za rad s izbornikom i višestruki prikaz.

U usporedbi s mini-edgeom, mini-edge SDI ima još 4 3G SDI ulaza i dvosmjerni NDI ulaz i izlaz spreman za licenciranje, također smanjenje šuma za audio ulaze. Inače je isti kao i mini-edge, koji ima značajke uključujući kontrolu dinamičkog izlaza, višestruki prikaz, sliku u slici, chroma key, prijelaze, upravljanje PTZ kamerama izravno s preklopnika i još mnogo toga.

Preklopnikom mini-edge SDI može se upravljati iz web aplikacije, a integriran je i s TAO Cloudom za daljinsko upravljanje i restream na najmanje 4 platforme sadržaja u isto vrijeme.

Glavne značajke:

• Ugrađeni monitor od 5,5 inča
• 10 ulaznih konektora (4× HDMI 2.0, 4× 3G-SDI, 2K UVC i 2K NDI)
• 6 prilagodljivih video kanala
• Maksimalno 8 kanala za audio miks
• 2 nezavisna HD HDMI kanala
• 2K streaming i prijenos uživo putem IP-a i UVC-a
• Streaming podržava NDI | HX2
• Streaming i upravljanje putem RGBlink TAO Clouda
• Ručno upravljanje PTZ kamerama u stvarnom vremenu, kao što su zumiranje, okretanje i izoštravanje, putem VISCA ili NDI
• Upravljanje i integracija sustava trećih strana putem besplatnog protokola RGBlink Central Control Protocol
