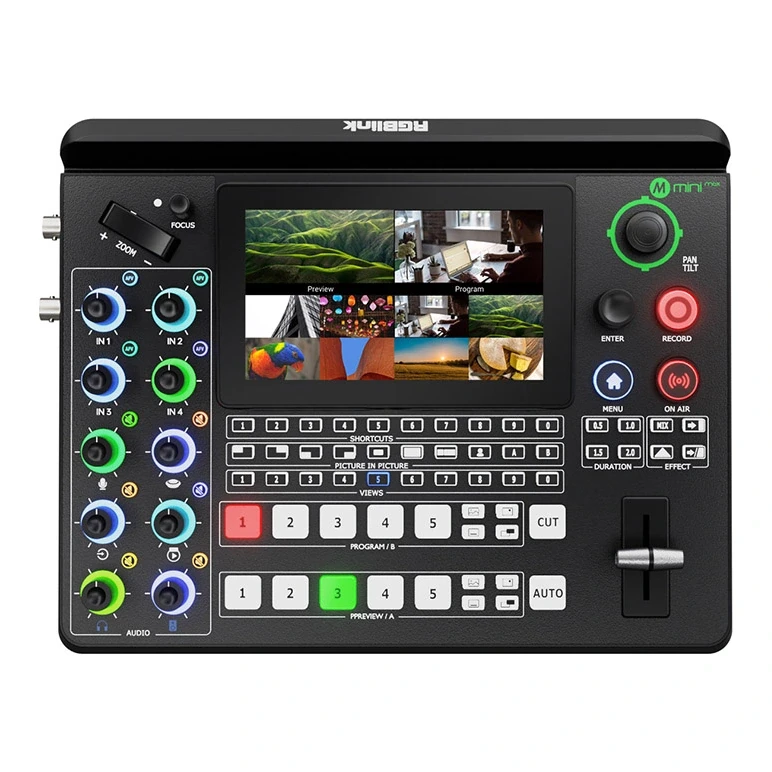

RGBlink mini-max

RGBlink mini-max je kompaktni 4K višenamjenski video preklopnik i streaming rješenje dizajnirano za profesionalnu produkciju uživo, koje nudi HDMI, 12G-SDI, USB-C/UVC i NDI video ulaze, integrirano upravljanje PTZ kamerom, napredno miksanje zvuka i visokokvalitetne mogućnosti streaminga i snimanja u prijenosnoj hardverskoj jedinici.

Preklopnik mini-max namijenjen je konferencijama, predavanjima, poslovnim događanjima, sportskim prijenosima i emisijama iz studija – svugdje gdje jedan operater istovremeno upravlja kamerama, zvukom, grafikom, snimanjem i streamingom. Sve to objedinjuje u jednom pultu sa zaslonom osjetljivim na dodir i fizičkim kontrolama.

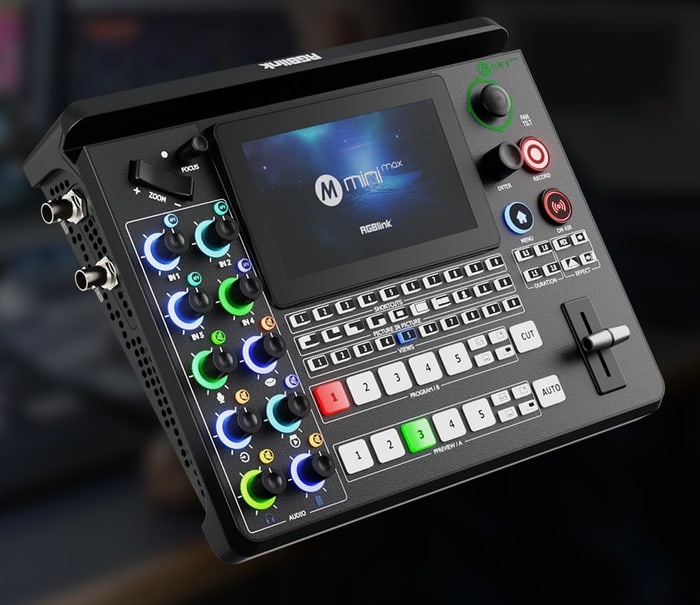

Cijela 4K režija u jednom uređaju

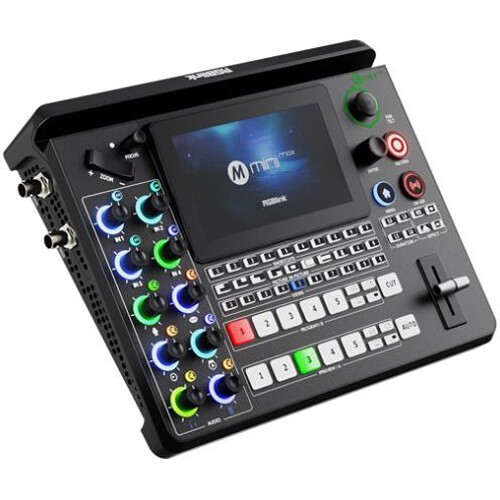

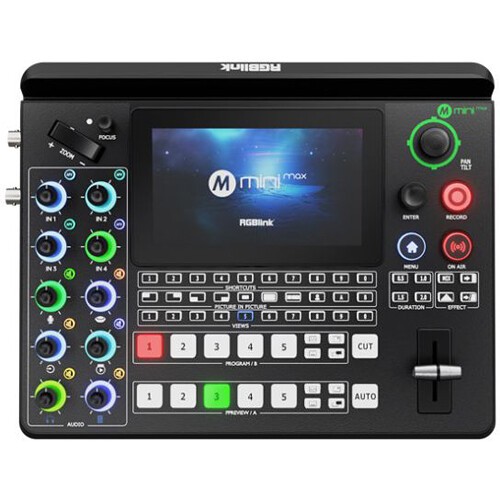

Preklopnik mini-max nadograđuje seriju mini-edge pravim radom u 4K: uz ulaze HDMI 2.0 dobio je dva profesionalna ulaza 12G-SDI, a program izlazi u 4K60 – na monitor, u snimku i u stream. Zaslon osjetljiv na dodir od 5,5 inča prikazuje višestruki prikaz i izbornik, a fizičke tipke, T-bar i joystick ostaju pri ruci. Uređaj mjeri 291 × 223 × 70 mm i teži 1,48 kg.

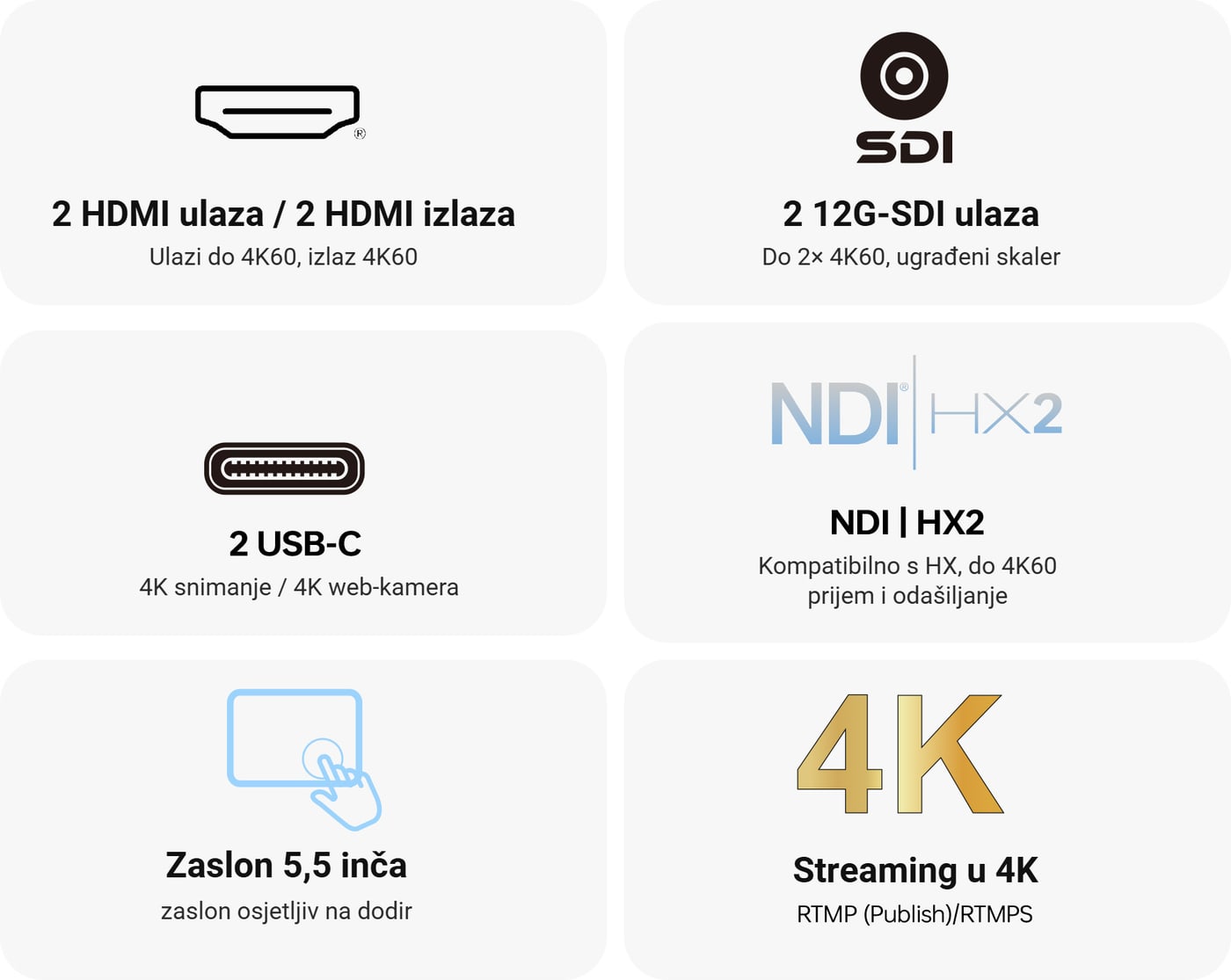

Na prvi pogled

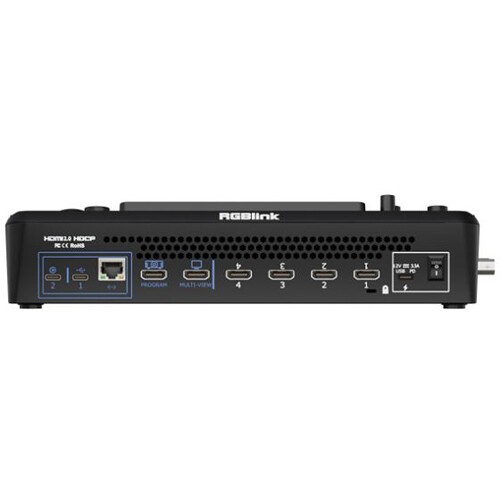

Šest ulaznih kanala, dva HDMI izlaza, dva USB-C priključka i mreža s NDI | HX2. Svaki od dvaju HDMI kanala bira između dva priključka, pa na preklopnik trajno spajate četiri HDMI izvora bez prespajanja kabela.

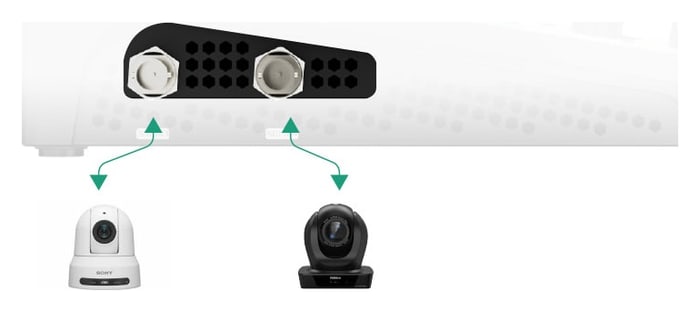

Šest ulaza, uključujući 12G-SDI

Kanali 1 i 2 biraju svaki jedan od dva HDMI 2.0 priključka (HDMI 1/2 i HDMI 3/4), kanali 3 i 4 su 12G-SDI ulazi na BNC priključcima za profesionalne kamere i duže kabele – 12G-SDI prenosi signal do 60 m. Kanali 5 i 6 primaju USB kameru (UVC), NDI | HX2 izvor iz mreže ili reproduktor medija; kad je uključen UVC, drugi kanal ostaje za NDI. HDMI i SDI ulazi primaju do 2160p60.

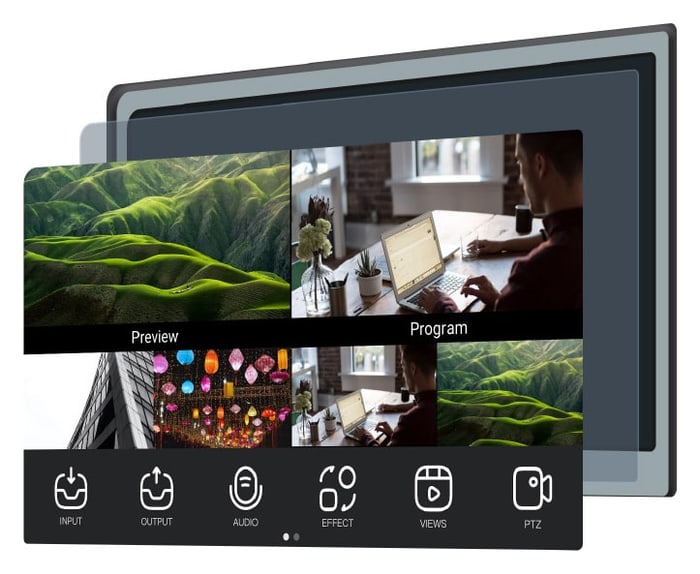

Pregled, program i višestruki prikaz

HDMI izlaz 1 šalje na monitor višestruki prikaz u 1080p60 – pregled, program i ulaze s pokazivačima razine zvuka – i može se prebaciti i na pomoćni izlaz AUX. HDMI izlaz 2 nosi program do 4K60; ista slika ide na USB web-kameru, u RTMP stream i na NDI izlaz. Izvore za pregled i program birate tipkama ili izravno na zaslonu osjetljivom na dodir.

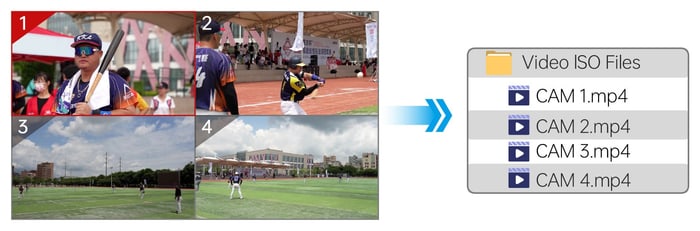

Snimanje na USB, i više kanala odjednom

Program se snima do 4K60 s protokom do 32 Mb/s na USB stick (do 128 GB) ili SSD (do 2 TB) formatiran kao exFAT. Kad snimanje programa smanjite na 1080p60, možete dodati tri ulaza kao zasebne datoteke za kasniju montažu. Ukupno podržava 1× 4K60, 2× 4K30, 1× 4K30 + 2× 2K60 ili 4× 2K60. Snimati možete i tijekom streaminga.

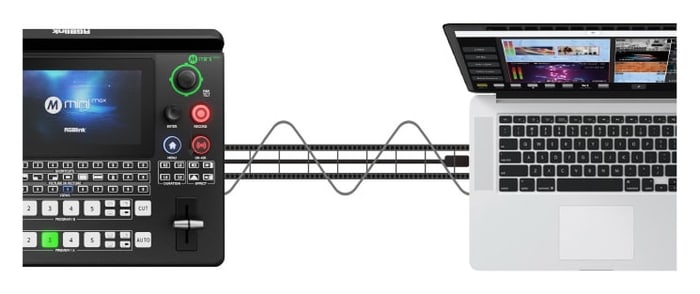

Streaming bez računala ili kao web-kamera

Preko etherneta mini-max streama izravno na do četiri RTMP(S) platforme istovremeno, a s ugrađenim TAO Cloudom na do 32 platforme odjednom. Spojen USB-C kabelom, računalo ga prepoznaje kao 4K UVC web-kameru, pa program koristite u OBS-u, Zoomu ili Teamsu. Za streaming na četiri platforme odjednom potreban je upload od najmanje 100 Mb/s.

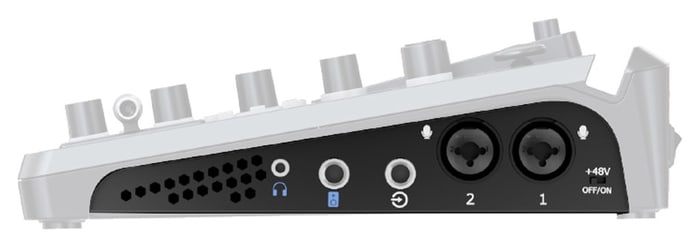

Zvuk kao na audio mikseru

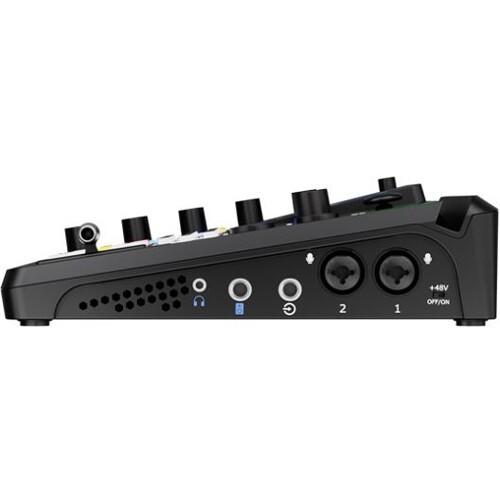

Dva kombinirana ulaza XLR/6,35 mm za mikrofone (MIC 1 s fantomskim napajanjem 48 V), linijski ulaz 6,35 mm, Bluetooth i ugrađeni zvuk s četiri HDMI/SDI ulaza – ukupno osam kanala u miksu. Zvuk može pratiti sliku (AFV), mikrofoni i kamere mogu se zakasniti kako bi ostali usklađeni sa slikom, a glasnoću, utišavanje i praćenje podešavate gumbima na ploči. Izlazi: linijski 6,35 mm i priključak 3,5 mm.

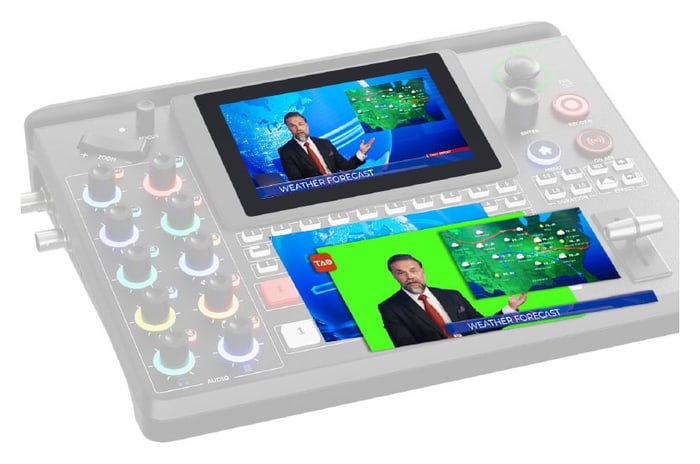

Slojevi, slika u slici i grafika

Scenu slažete od dva puna video sloja iznad pozadinske slike i dodajete dva grafička sloja iz medijske biblioteke – natpise u donjoj trećini ili logo. Oba video sloja mogu se smanjiti, pomaknuti i obrezati, pa sliku u slici, dva izvora jedan pored drugog ili voditelja ispred grafike postavljate bez računala. Jednim dodirom izlaz prebacujete i na okomiti format 9:16.

Chroma key i luma key

Voditelja ispred zelene ili plave pozadine izrezujete izravno na preklopniku, bez aplikacije: boju birate s popisa, a toleranciju fino podešavate na zaslonu osjetljivom na dodir. U web aplikaciji može se izrezati bilo koja boja. Dostupan je i luma key, a postavke izrezivanja spremaju se u unaprijed postavljene scene.

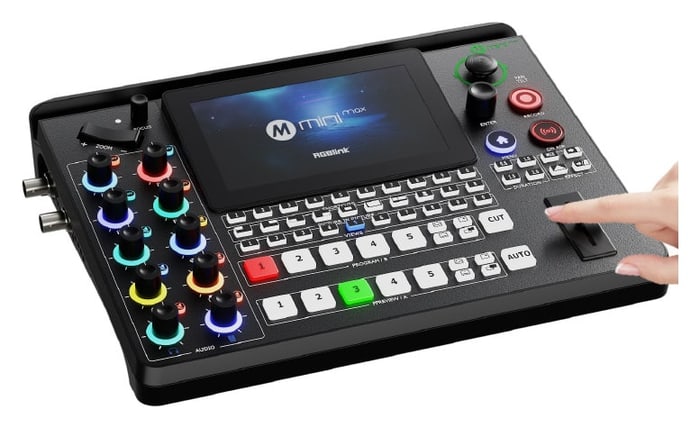

Prijelazi i spremljene scene

Između pregleda i programa prebacujete rezom (CUT), automatskim prijelazom (AUTO) ili T-barom; osim pretapanja mini-max nudi niz DVE efekata s podesivim trajanjem. Do 10 unaprijed postavljenih scena pamti cijelo podešavanje – raspored slojeva, izvore, izrezivanje, grafiku, zvuk te položaj i fokus PTZ kamera – a pozivate ih jednom tipkom u redu VIEWS.

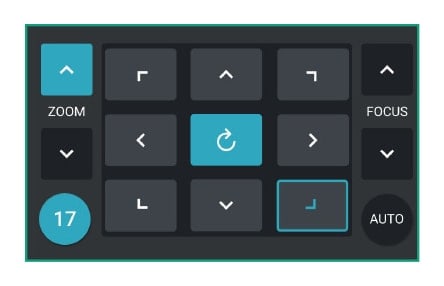

Upravljanje PTZ kamerama s preklopnika

PTZ kamerama u istoj mreži upravljate izravno s mini-maxa putem protokola IP VISCA: joystickom ih okrećete i naginjete, a polugama na ploči upravljate zumom i fokusom. Položaji kamera spremaju se u unaprijed postavljene scene, pa je prijelaz na sljedeći kadar pitanje jednog pritiska. Kad upravljate video slojem, joystick služi za njegovo pomicanje, skaliranje i obrezivanje.

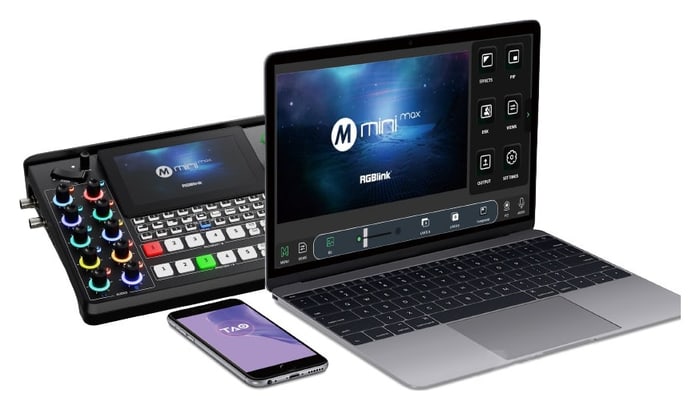

Daljinsko upravljanje i TAO Cloud

Preklopnikom mini-max upravljate i putem web aplikacije na laptopu, tabletu ili telefonu – izvore, prijenos i postavke imate pod kontrolom i kad niste uz preklopnik. Putem RGBlink TAO Clouda daljinski upravljate streamovima i uređajima, a za uključivanje u veće sustave dostupan je otvoreni upravljački protokol RGBlink (OpenAPI).

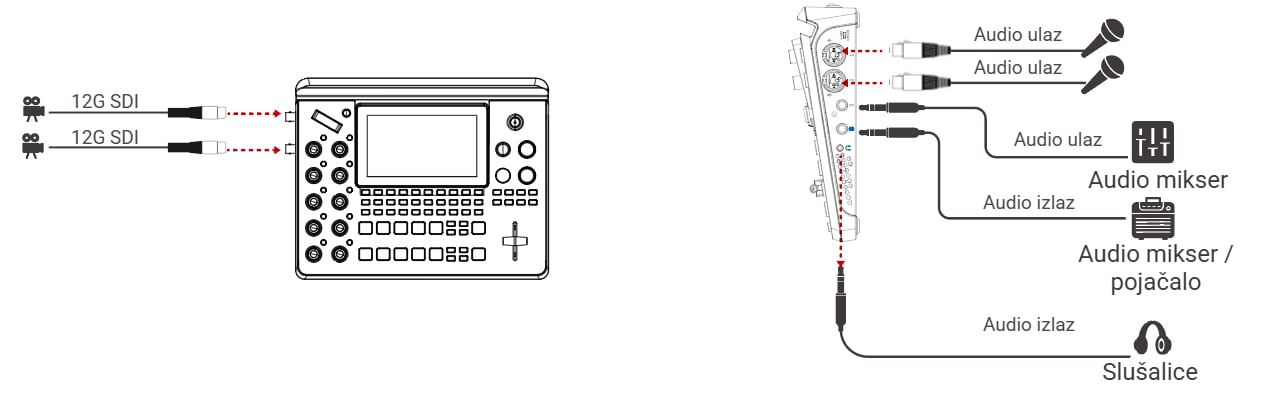

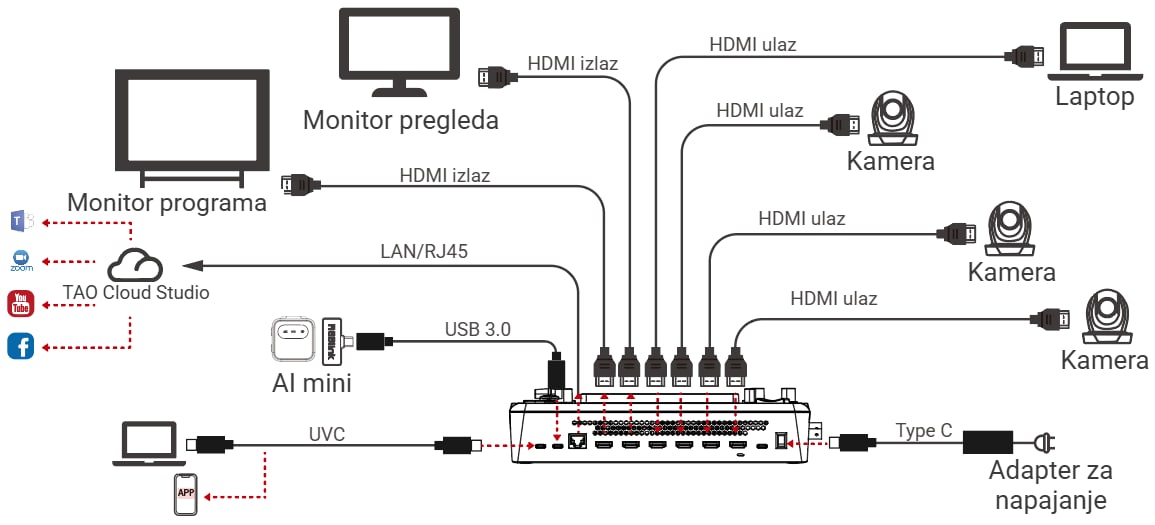

Primjer spajanja

Gore video dio: četiri HDMI izvora, monitor pregleda i monitor programa, mreža s TAO Cloudom, uređaj RGBlink AI mini na USB 3.0 priključku te računalo ili telefon putem USB-C (UVC). Dolje dvije 12G-SDI kamere i zvuk – mikrofoni, audio mikser, pojačalo i slušalice.

Dodatne informacije

RGBlink mini-max 4K All-In-One Video Switcher je moćno i prijenosno produkcijsko središte idealno za streaming uživo, emitiranje i produkciju događaja. Podržava širok raspon video ulaza, uključujući četiri HDMI 2.0, dva 12G-SDI, USB-C/UVC i NDI/IP, omogućujući besprijekornu integraciju kamera, računala i udaljenih izvora. Namjenski HDMI izlaz za pregled s višestrukim prikazom i 4K60 HDMI izlaz za program pružaju fleksibilne mogućnosti praćenja i prezentacije, dok dvostruki USB-C izlazi omogućuju izravan streaming i snimanje.

Intuitivni 5,5-inčni LCD zaslon osjetljiv na dodir u kombinaciji s tipkama, T-barom i joystickom osigurava brz i precizan rad. Integrirano upravljanje PTZ kamerom putem protokola IP VISCA omogućuje upravljanje do četiri kamere izravno s preklopnika. Napredne produkcijske značajke uključuju chroma-key i luma keying, višeslojnu video kompoziciju s pozadinskim i grafičkim slojevima, DVE efekte prijelaza i podršku za do 10 unaprijed postavljenih scena za brzo pozivanje.

Preklopnik mini-max može istovremeno streamati na više platformi putem IP-a ili putem TAO Clouda, podržavajući do 32 odredišta. Interno višekanalno snimanje podržava do četiri kanala od 2K60 ili dva kanala od 4K30, sa snimanjem na vanjsku USB pohranu do 2 TB. Profesionalna audio podrška uključuje 8-kanalni mikser, kombinirane XLR/TRS mikrofonske ulaze s fantomskim napajanjem, linijski ulaz, AFV prebacivanje zvuka, kontrolu odgode i praćenje uživo. Daljinsko upravljanje dostupno je putem web preglednika, mobilnog uređaja ili TAO Clouda, što RGBlink mini-max čini cjelovitim rješenjem za moderne tijekove rada u produkciji uživo.

Ključne značajke:

• 4 × HDMI 2.0 i 2 × 12G-SDI video ulaza
• Podrška za USB-C/UVC i NDI/IP video
• HDMI pregled s višestrukim prikazom i HDMI 2.0 4K60 programskim izlazom
• Dva USB-C izlaza za streaming i snimanje
• 5,5" zaslon osjetljiv na dodir s T-barom, tipkama i joystickom
• Integrirano upravljanje PTZ kamerom (IP VISCA)
• Podrška za Chroma-key i Luma Key
• Višeslojna video kompozicija i DVE prijelazi
• Streaming na više platformi
• Višekanalno snimanje na USB memoriju
• 8-kanalni profesionalni audio mikser
• Unaprijed postavljene scene i podrška za daljinsko upravljanje
