RGBlink mini-mx-4S

RGBlink mini-mx-4S je kompaktni 10-kanalni HDMI/SDI produkcijski preklopnik u izdržljivom kovčegu, idealan za prijenos uživo, događaje i emitiranje. S 4K HDMI i SDI ulazima, upravljanjem PTZ kamerama, ugrađenim snimanjem, USB-C streamingom, 14-inčnim HD monitorom i 5,5-inčnim zaslonom osjetljivim na dodir pruža prijenosno rješenje „sve u jednom" za profesionalne produkcije s više kamera.

mini-mx-4S je preklopnik mini-mx SDI ugrađen u izdržljivi kovčeg s monitorom od 14″, hlađenjem i priključcima izvedenima na bok. Dovoljno je otvoriti poklopac, spojiti kabele i prijenos može početi – bilo da je riječ o koncertu na otvorenom, vjenčanju u vrtu, sportskoj utakmici ili poslovnom događaju.

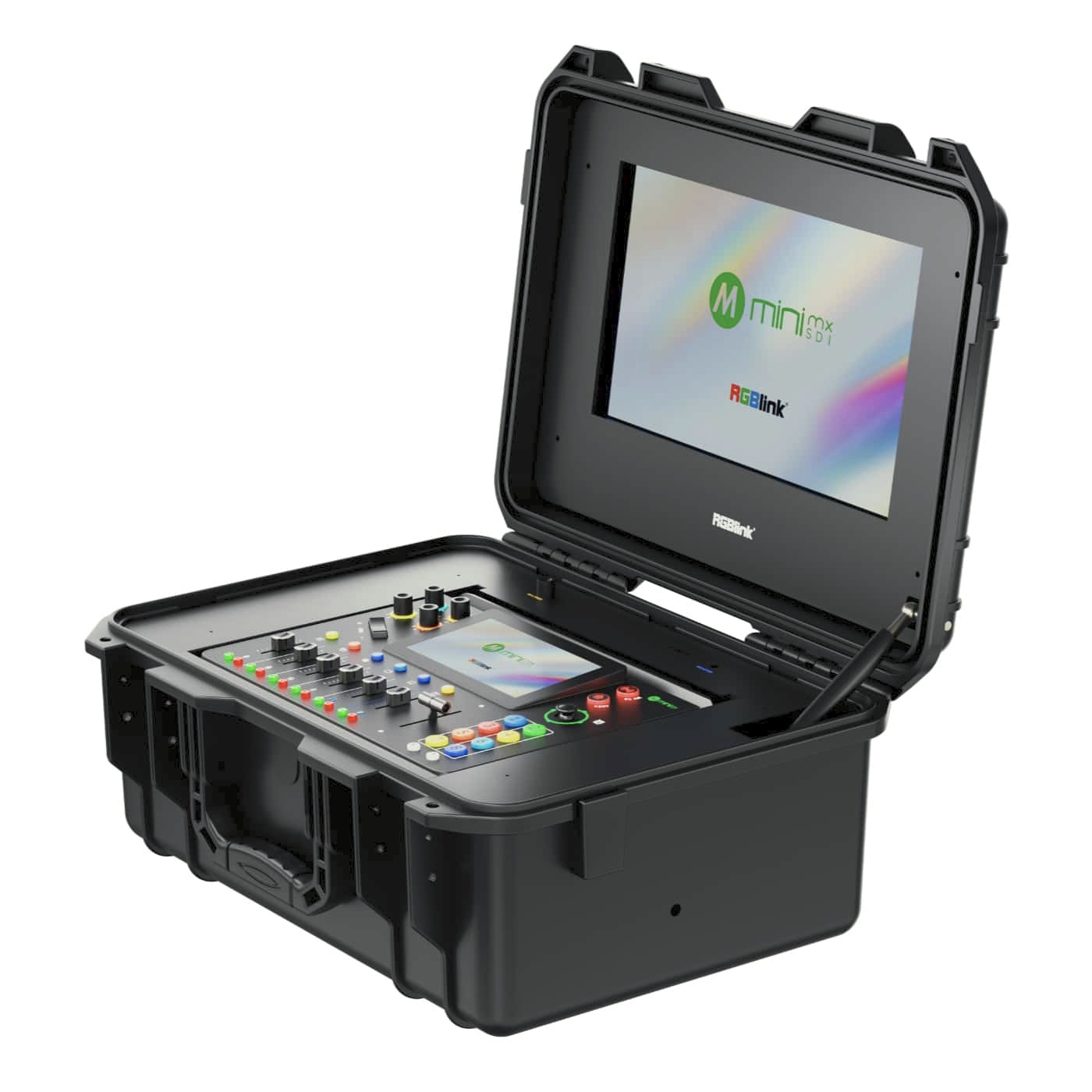

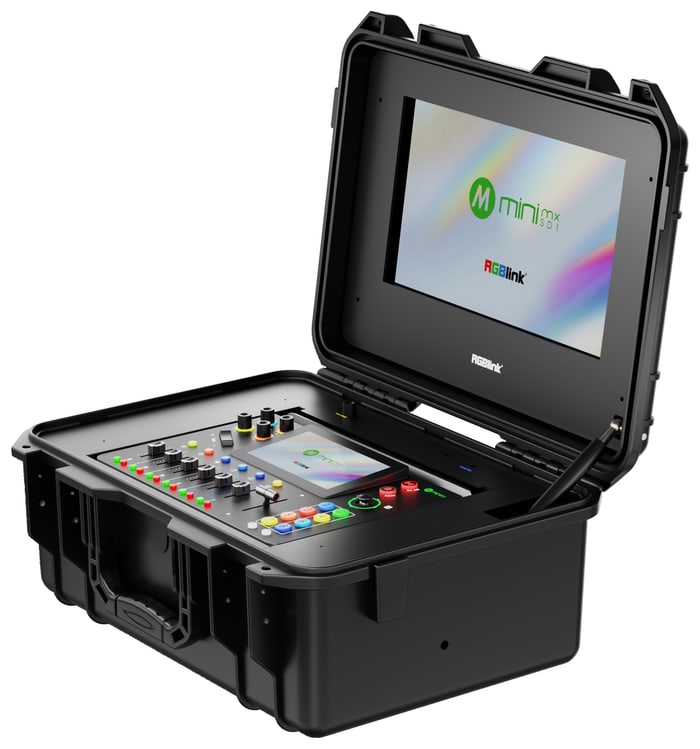

Cijela režija u transportnom kovčegu

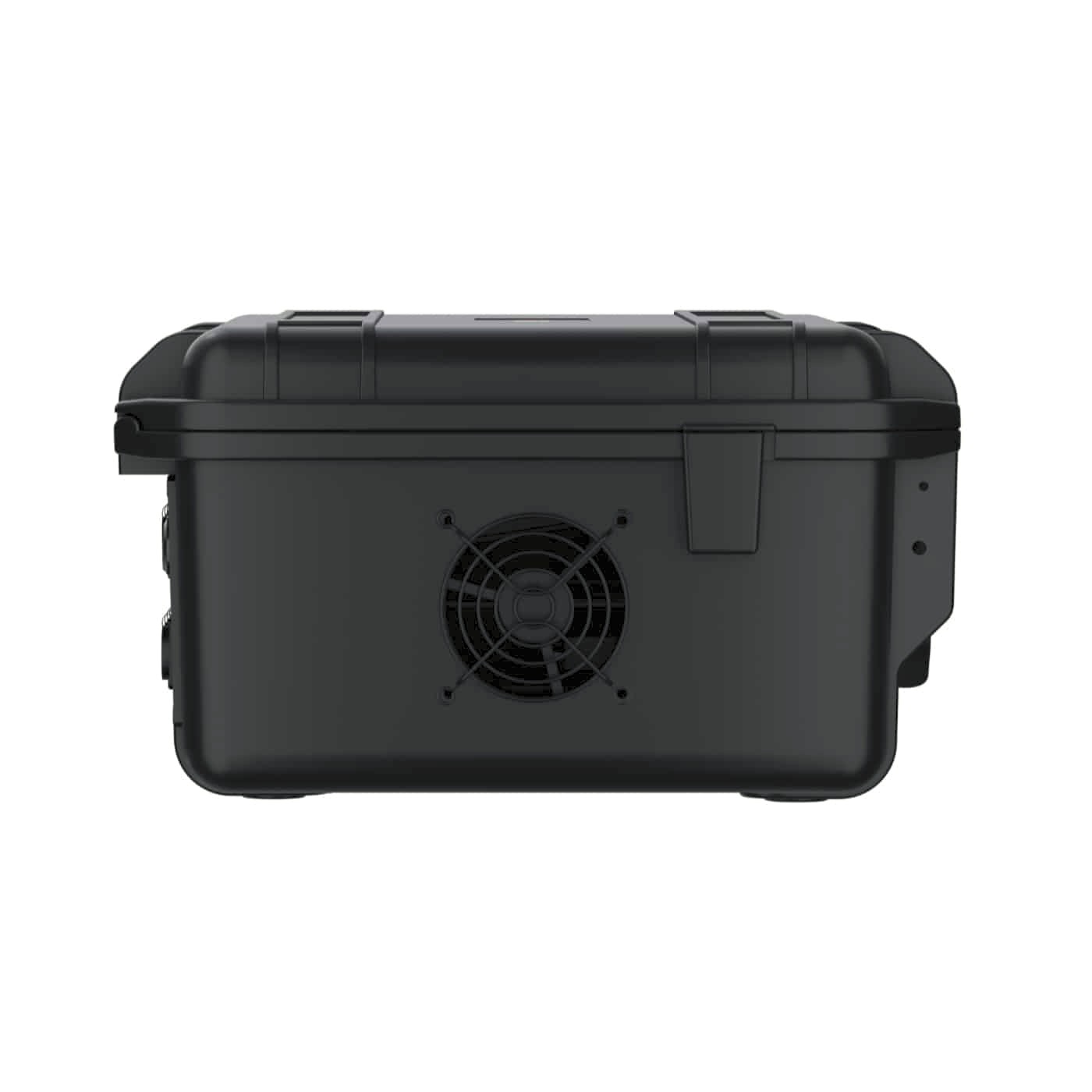

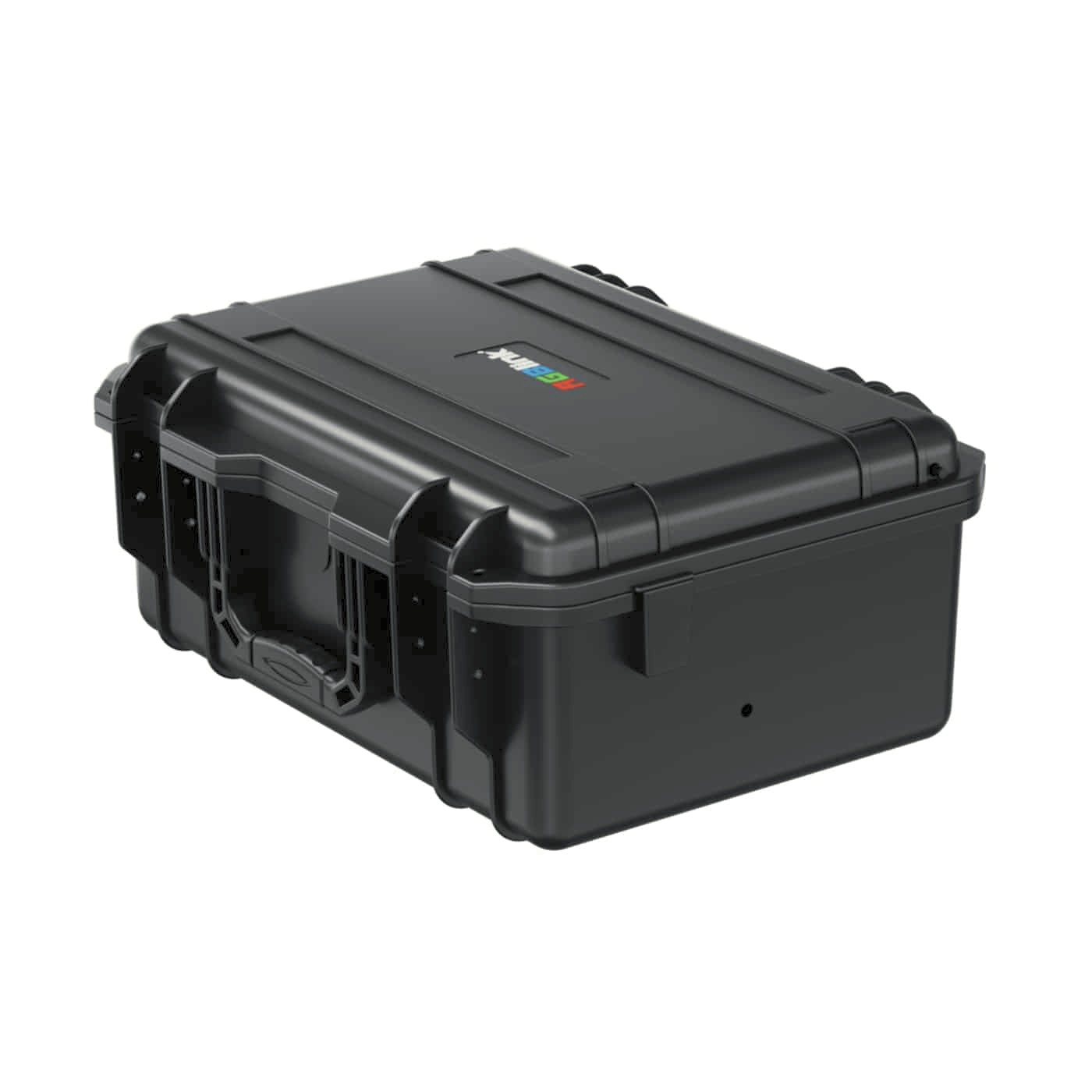

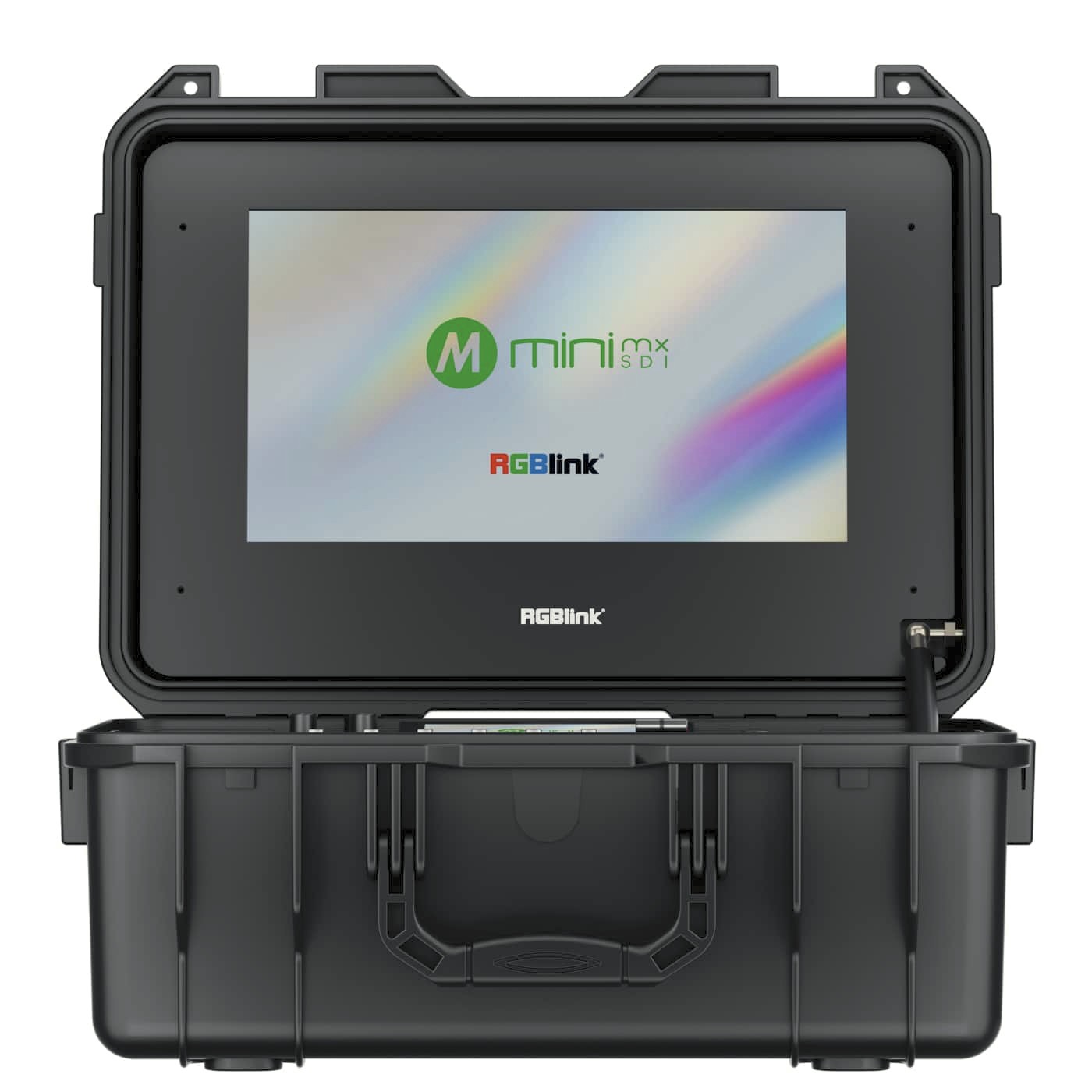

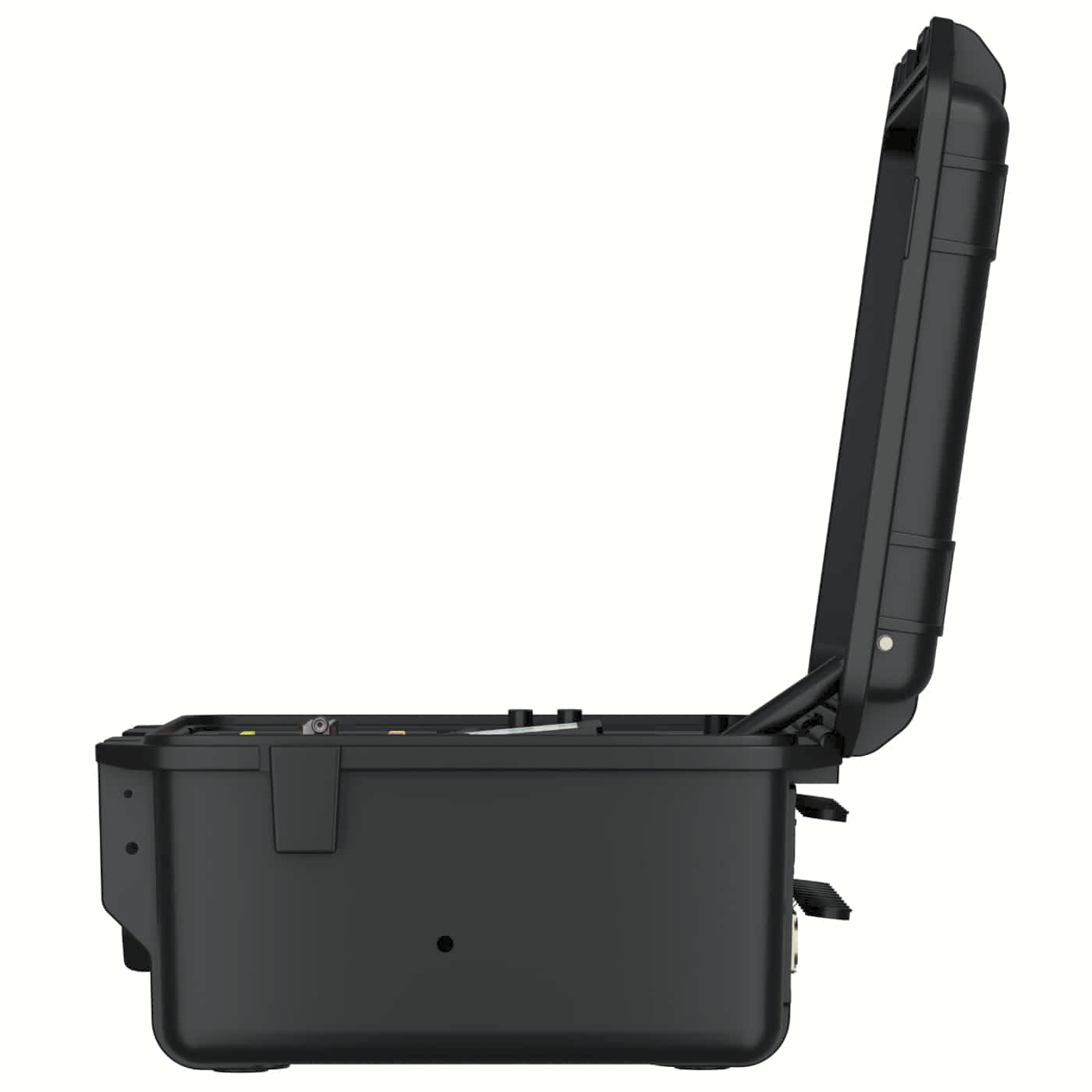

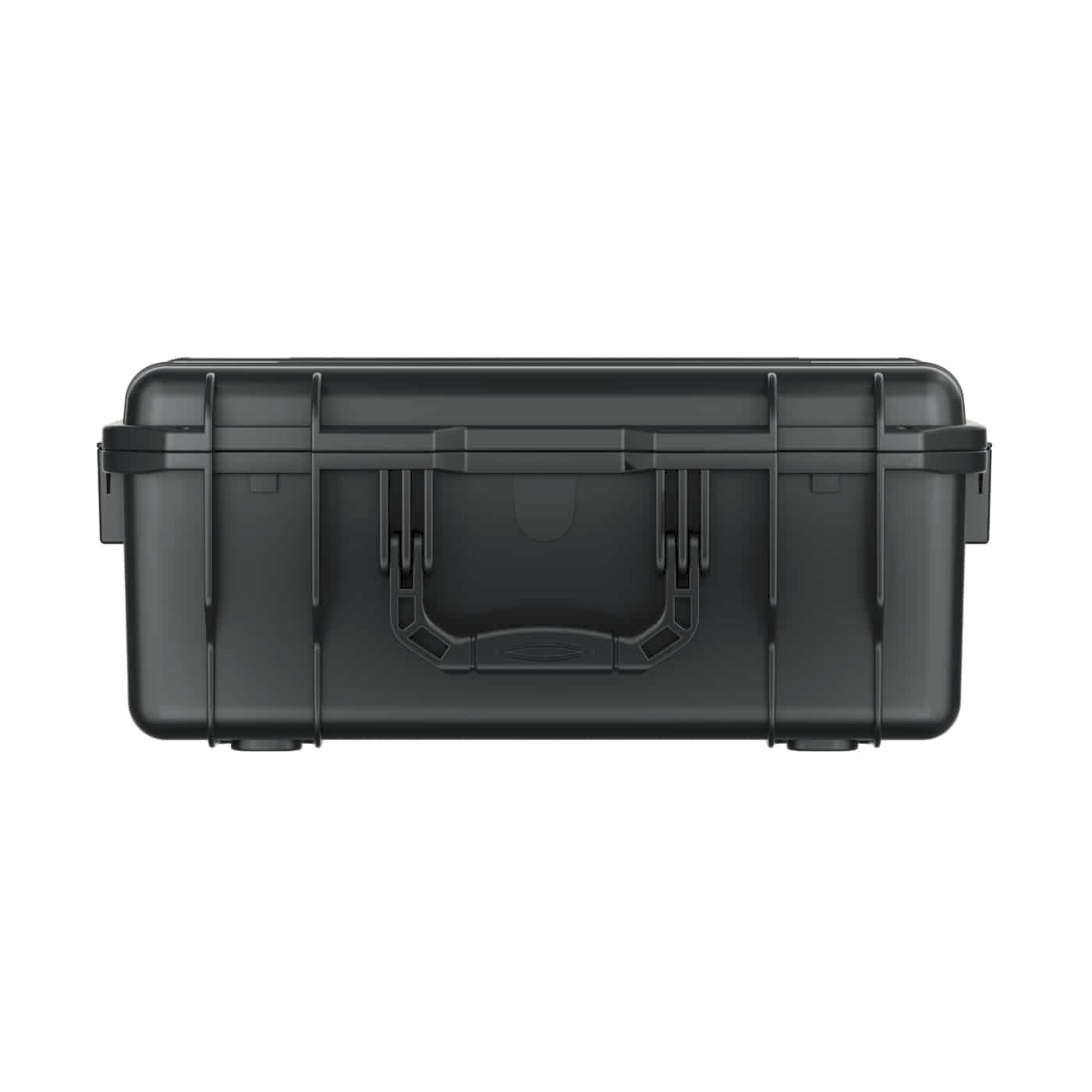

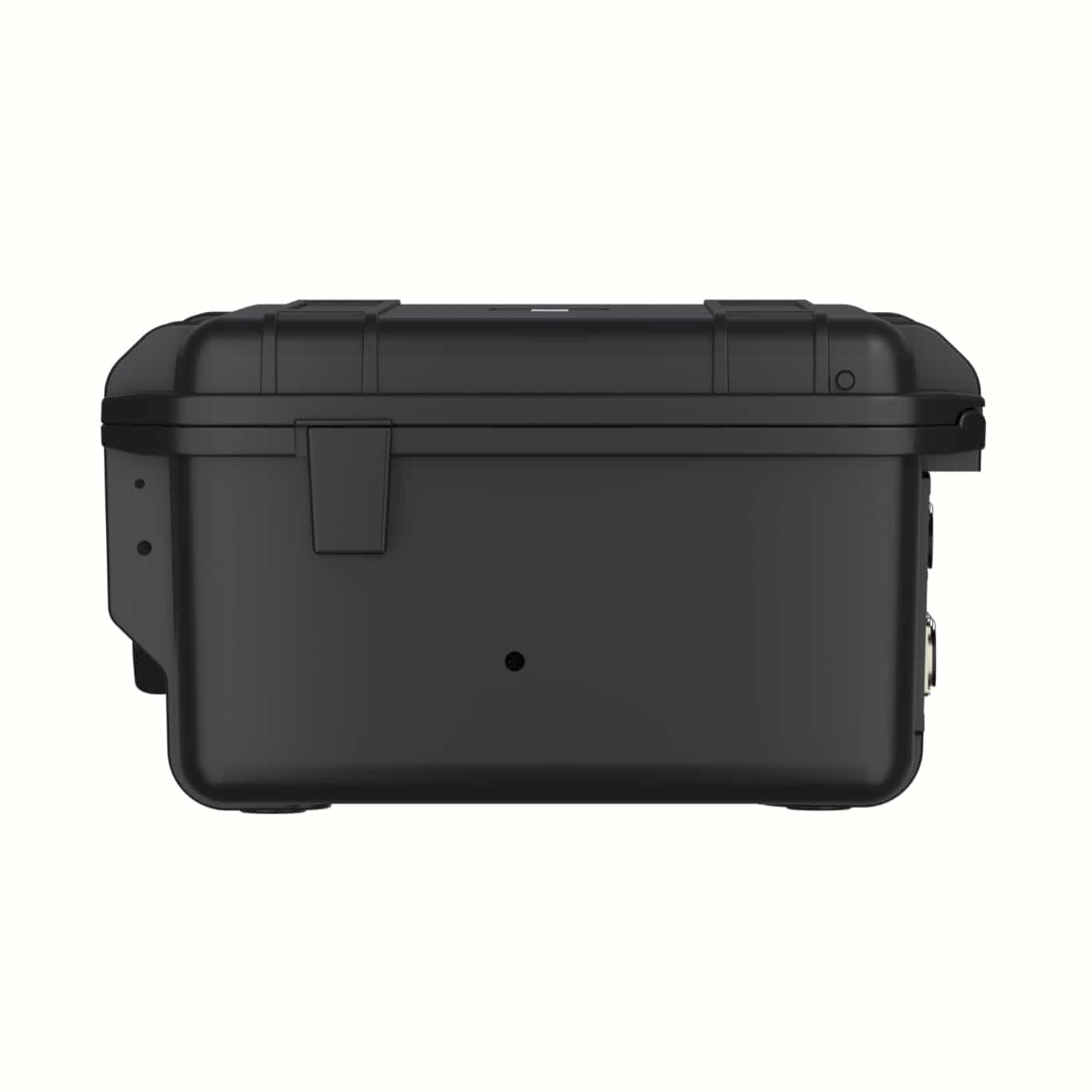

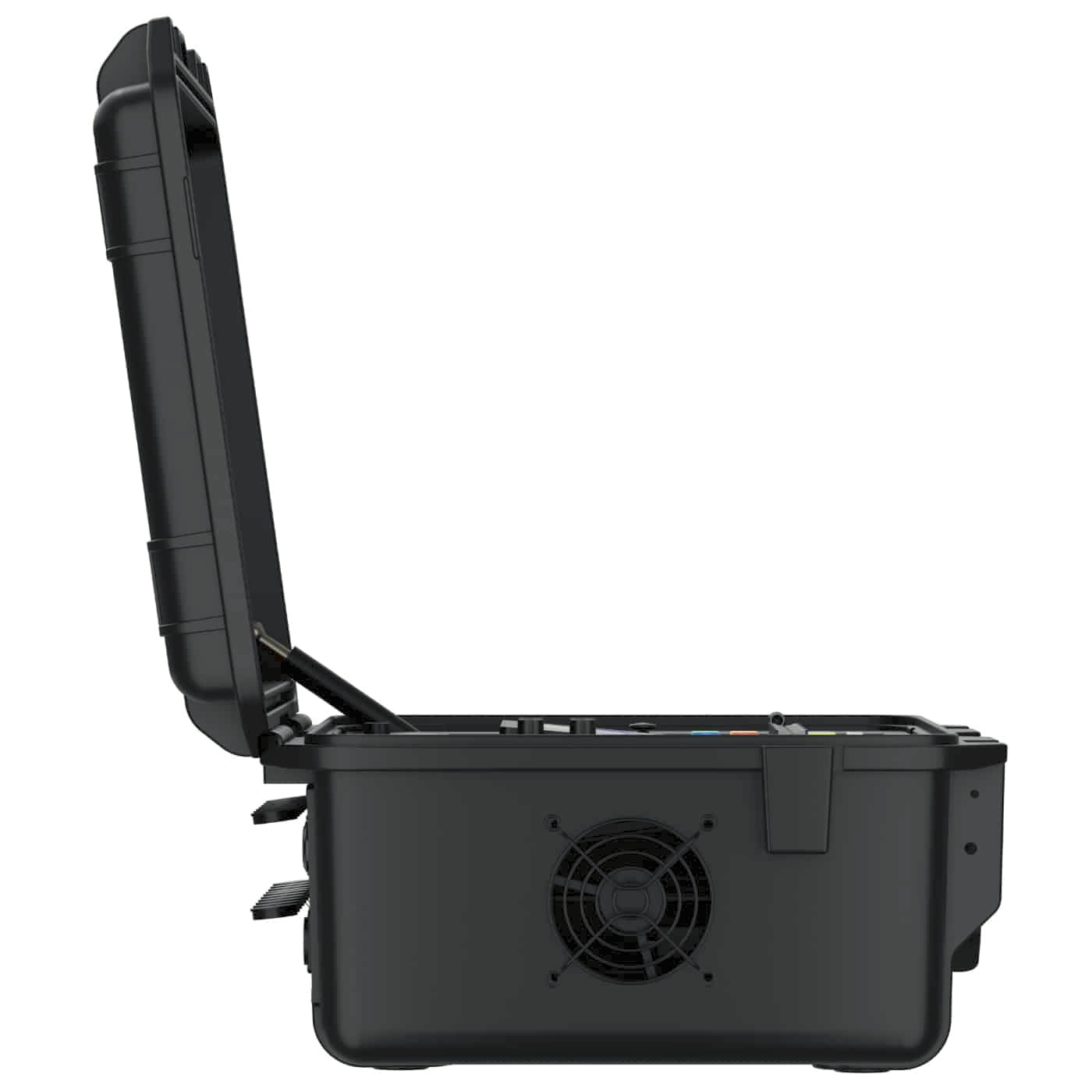

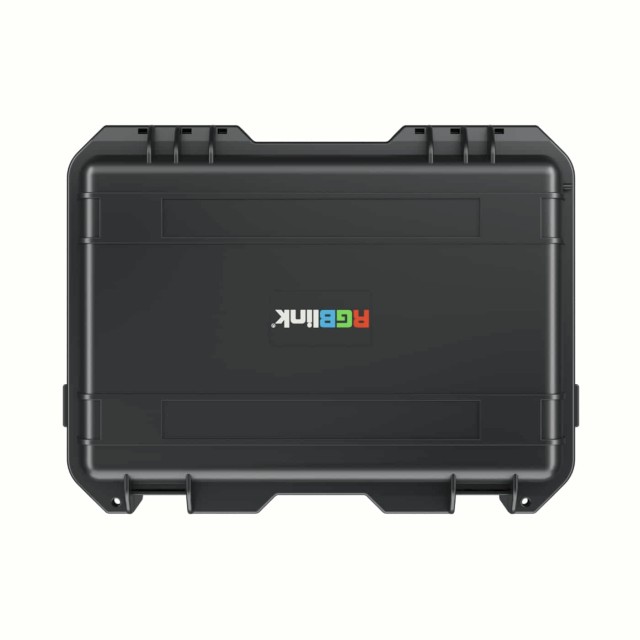

Izdržljivi kovčeg od čvrste PP plastike skriva preklopnik mini-mx SDI, u poklopcu 14″ IPS monitor rezolucije 1920 × 1080 i svjetline 220 cd/m² te hidrauličnu potporu koja drži poklopac otvorenim. Snažno hlađenje zrakom predviđeno je i za rad na otvorenom; napaja se iz mreže 100–240 V putem priključka IP65. Kovčeg mjeri 360 × 308 × 177 mm.

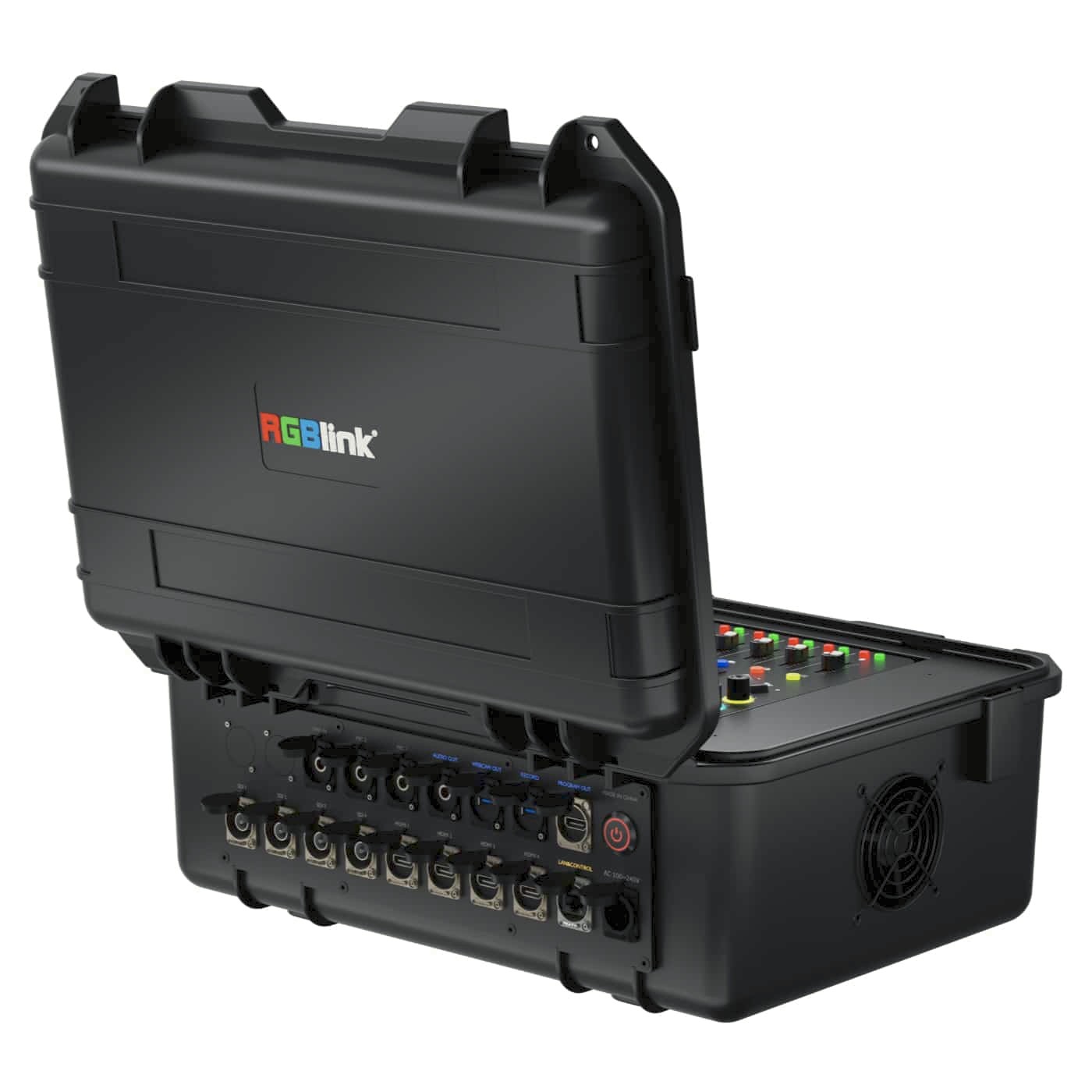

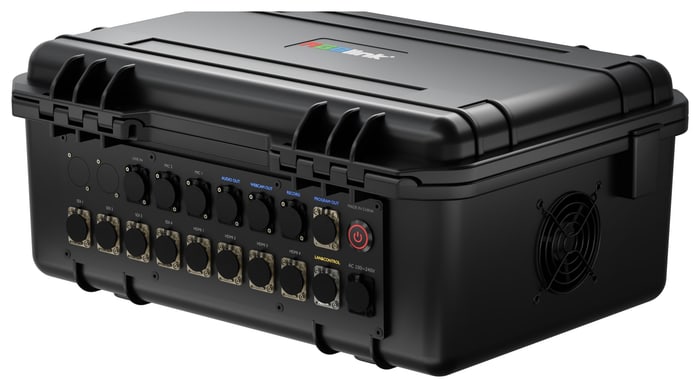

Priključci izvedeni na bok kovčega

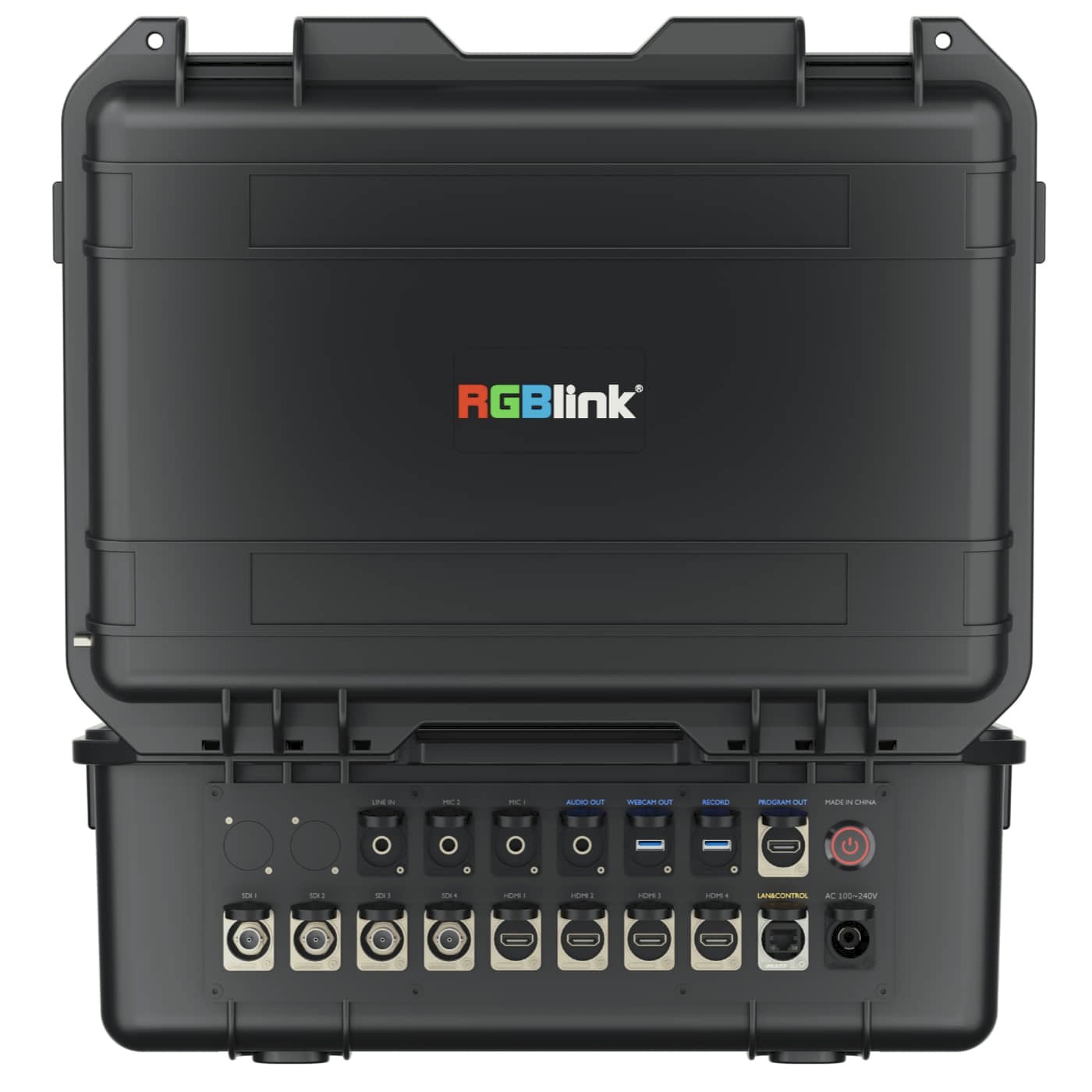

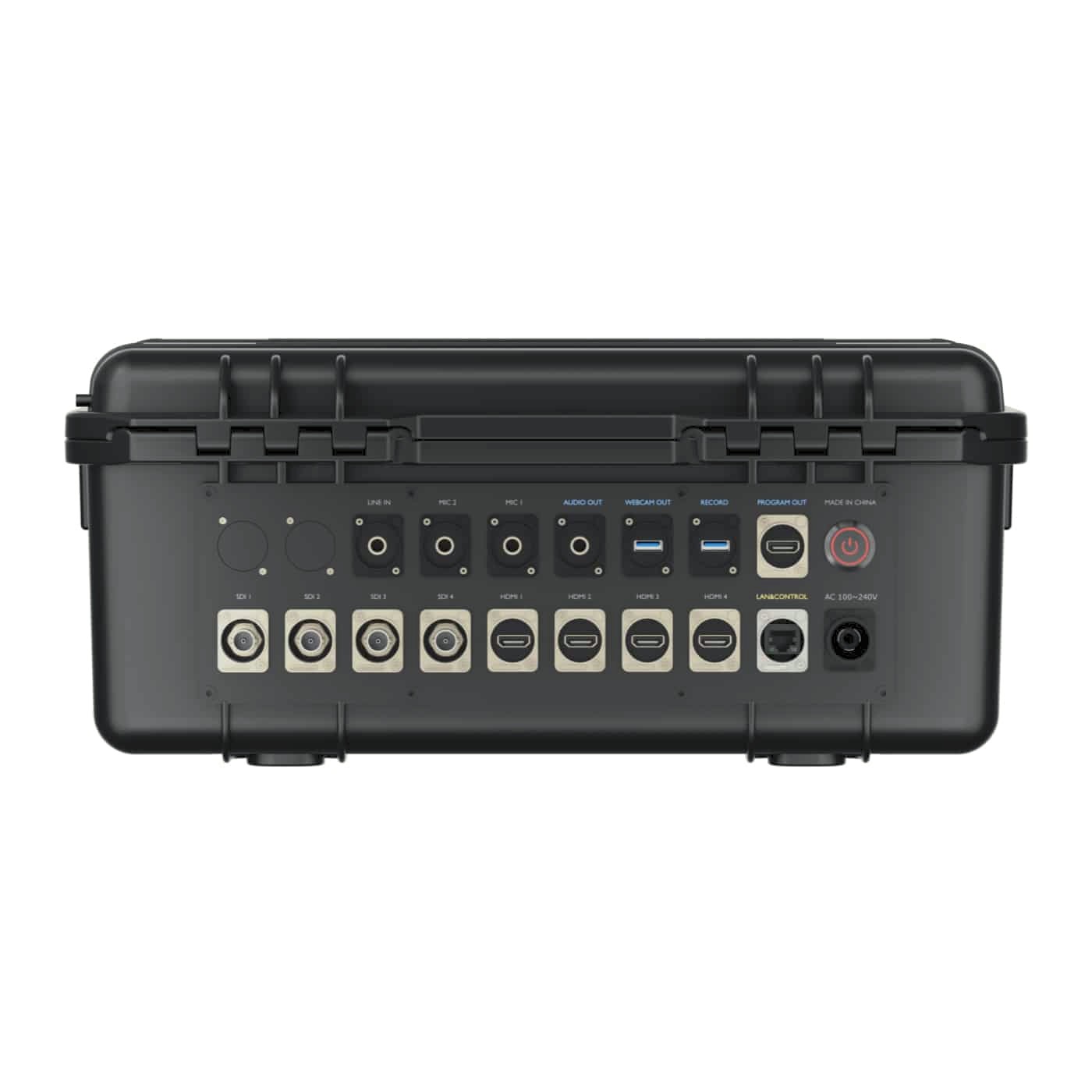

Ulazi i izlazi preklopnika izvedeni su na ploču s robusnim zrakoplovnim konektorima – četiri SDI, četiri HDMI, mreža, HDMI izlaz programa, snimanje, izlaz web-kamere te audio ulazi i izlaz. Kabele tako spajate na kovčeg, bez diranja samog preklopnika.

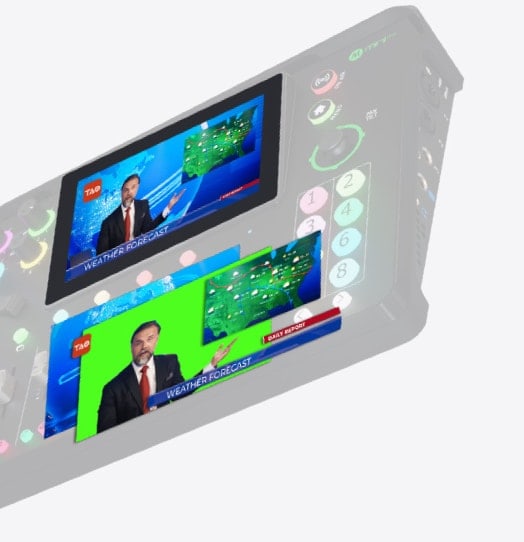

Slojevi, grafika i semafor

Scenu slažete od dva video sloja, pozadinske slike i grafike iz medijske biblioteke – logotipa, natpisa ili slika. Dinamični tekstualni natpisi i semafor (scoreboard) prikazuju imena, rezultat ili vrijeme izravno u prijenosu; sliku u slici i podijeljeni zaslon postavljate bez računala.

Chroma key jednim dodirom

Voditelja ispred zelene ili plave pozadine izrezujete izravno na preklopniku i postavljate ga u virtualni studio ili ispred grafike. Postavke izrezivanja spremaju se zajedno s ostalim parametrima u unaprijed postavljene scene.

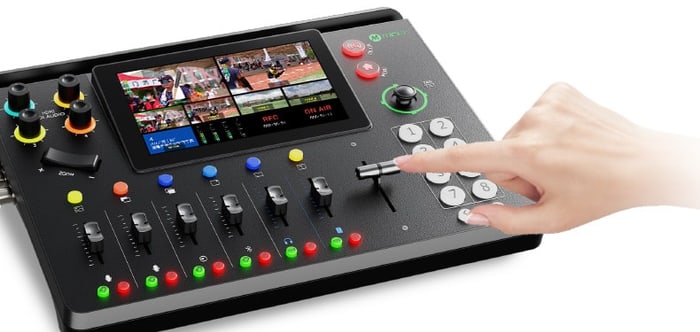

16 scena i 15 prijelaza

Do 16 unaprijed postavljenih scena pamti raspored slojeva, izvore, izrezivanje i unaprijed postavljene pozicije PTZ kamera; pozivate ih tipkama na ploči ili ih možete pustiti da se automatski izmjenjuju. Između pregleda i programa prebacujete rezom, T-barom ili automatski s jednim od 15 efekata prijelaza. Funkcija VFA (slika prati zvuk) prebacuje sliku prema aktivnom audio ulazu.

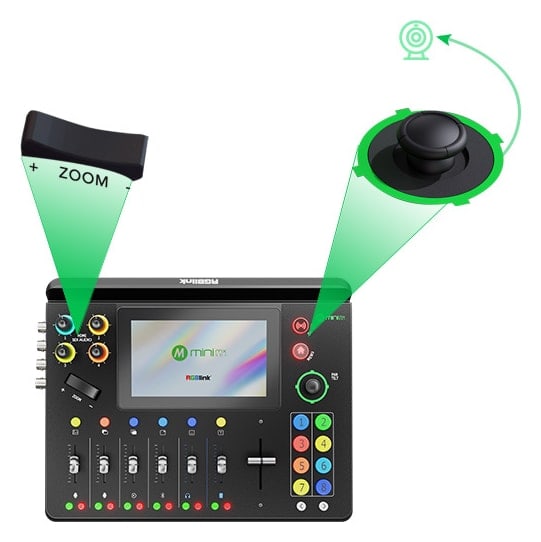

Upravljanje PTZ kamerama s ploče

Joystick i preklopka zuma upravljaju PTZ kamerama putem VISCA ili NDI – okretanje, naginjanje, zum i fokus, uključujući brzinu pomicanja. Unaprijed postavljena pozicija kamere pamti i ulaz, pa preklopnik pri pozivanju odmah prebacuje na tu kameru. NDI kameru spajate jednim ethernet kabelom za sliku i upravljanje.

Streaming, NDI i snimanje istovremeno

Preko etherneta mini-mx SDI putem RTMP(S) streama na najmanje četiri platforme istovremeno, a pritom šalje i NDI. S RGBlink TAO Cloudom streamate na do 32 platforme i preklopnikom upravljate na daljinu. Program se istovremeno snima u MP4 na USB disk ili SSD do 2 TB.

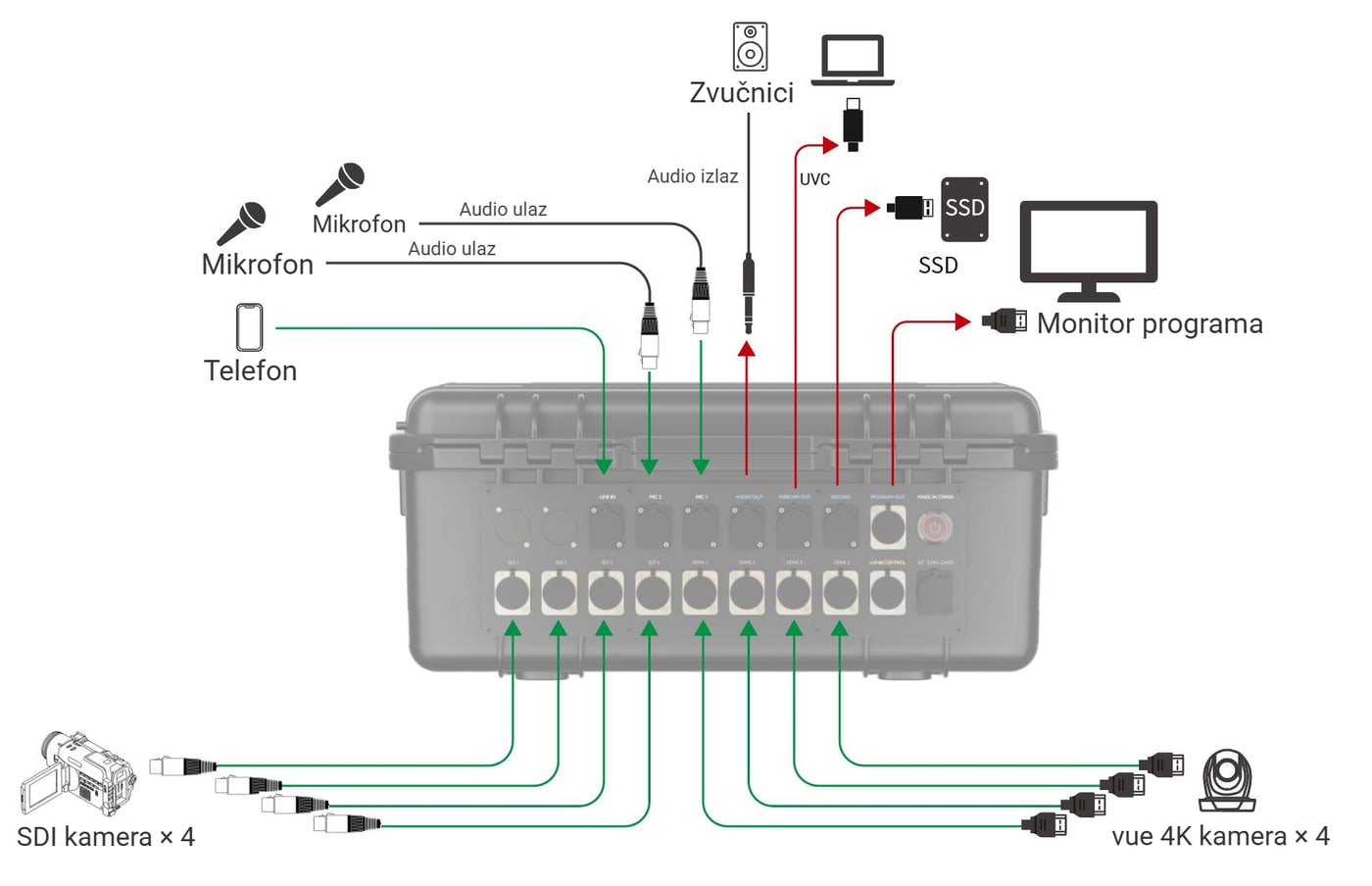

Primjer spajanja kovčega

Dolje četiri SDI kamere i četiri 4K kamere putem HDMI-ja, gore mikrofoni na ulazima MIC 1 i MIC 2, telefon na linijskom ulazu i zvučnici na audio izlazu. Izlaz web-kamere vodi u laptop, snimanje na SSD, a izlaz programa na monitor.

Dodatne informacije

RGBlink mini MX 4S je svestrani video produkcijski preklopnik „sve u jednom" dizajniran za prijenos uživo, emitiranje i hibridnu produkciju događaja. Smješten je u kovčegu od vrlo čvrste PP plastike s hidrauličnom potporom poklopca i ugrađenim 14-inčnim HD IPS monitorom te kombinira prenosivost s robusnom izdržljivošću. Uređaj ima ukupno 10 video ulaza, uključujući 4 × HDMI 2.0, 4 × SDI, 1 × USB-C i 1 × NDI|HX2 dvosmjerni ulaz, što omogućuje fleksibilnu integraciju s kamerama, računalima i IP izvorima.

Preklopnik podržava upravljanje PTZ kamerama putem VISCA (IP) ili NDI, dajući operaterima preciznu kontrolu nad više kamera. Zaslon osjetljiv na dodir od 5,5″ pruža intuitivnu vizualnu kontrolu, dok USB-C izlaz omogućuje izravni streaming u UVC formatu web-kamere. Ugrađeno snimanje putem USB-C podržava MP4 format za lokalno snimanje.

Profesionalna integracija zvuka uključuje LINE IN, dvostruki MIC IN i audio OUT priključke, s ugrađenim audio mikserom i efektima za miksanje i sinkronizaciju uživo. mini-mx-4S također nudi chroma keying, višeslojnu video kompoziciju, rasporede slika u slici i do 16 unaprijed postavljenih scena za besprijekorne produkcijske tijekove. RTMP streaming omogućuje do četiri istovremena izlaza platforme, s podrškom za TAO Cloud i web aplikaciju za daljinsko upravljanje.

Dodatne značajke uključuju hlađenje zrakom za pouzdan rad na otvorenom i profesionalne zrakoplovne konektore za visokokvalitetan signal. Prijenosni mini-mx-4S pruža cjelovito, profesionalno produkcijsko rješenje u jednom kovčegu.

Ključne značajke:

• 10-kanalno prebacivanje videa: 4 × HDMI 2.0, 4 × SDI, 1 × USB-C, 1 × NDI|HX2
• HDMI izlaz programa, višestruki prikaz na ugrađenom monitoru od 14″
• USB-C UVC izlaz za izravno streamanje i korištenje web kamere
• Ugrađeno snimanje MP4 putem USB-C (FAT32 / exFAT)
• Integrirano upravljanje PTZ kamerom (VISCA preko IP-a, NDI)
• Zaslon osjetljiv na dodir od 5,5″
• Ugrađeni 14-inčni HD IPS monitor
• RTMP(ovi) se istovremeno streamaju na do 4 platforme
• Audio mikser s LINE/MIC ulazima i izlazima
• Višeslojna video kompozicija, PIP, chroma key, 15 prijelaza, unaprijed postavljene postavke
• Kovčeg od PP plastike s hlađenjem zrakom i hidrauličnom potporom
