RGBlink mini-mx SDI

RGBlink mini-mx SDI je kompaktni, profesionalni 10-kanalni video preklopnik dizajniran za prijenos uživo, emitiranje i produkciju događaja. S četiri HDMI 2.0, četiri 3G-SDI, NDI|HX2, USB-C UVC, integriranim PTZ upravljanjem, chroma keyom, dinamičkim slojevima te istovremenim streamingom i snimanjem pruža snažne produkcijske mogućnosti u prijenosnom obliku.

mini-mx SDI je režijski pult koji stane u jednu torbu – za studije, konferencije, predavanja i sportske prijenose. Na jednoj ploči objedinjuje preklopnik s deset ulaza, osmokanalni miks zvuka, upravljanje PTZ kamerama, snimanje i streaming, pa prijenos može voditi i jedan operater.

Deset priključaka, osam audio kanala

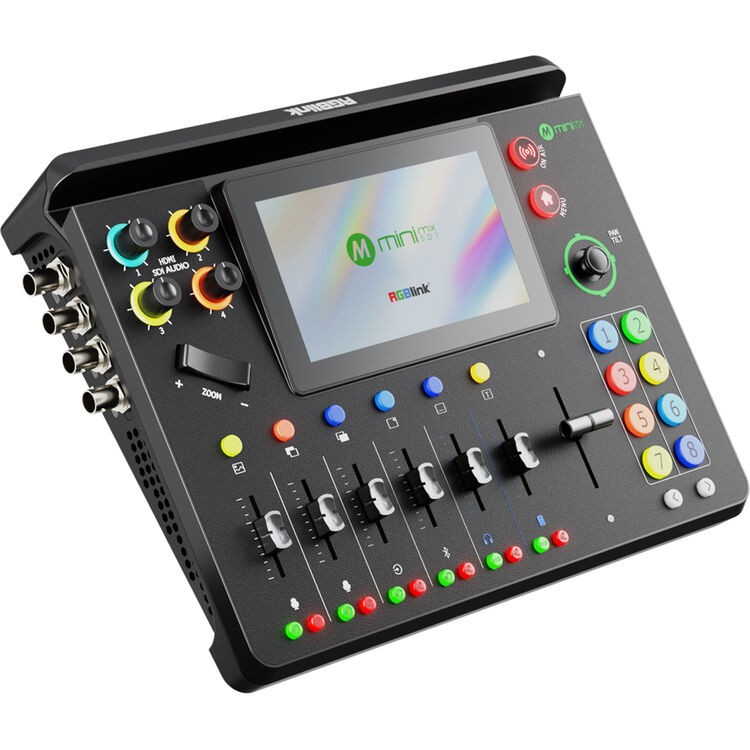

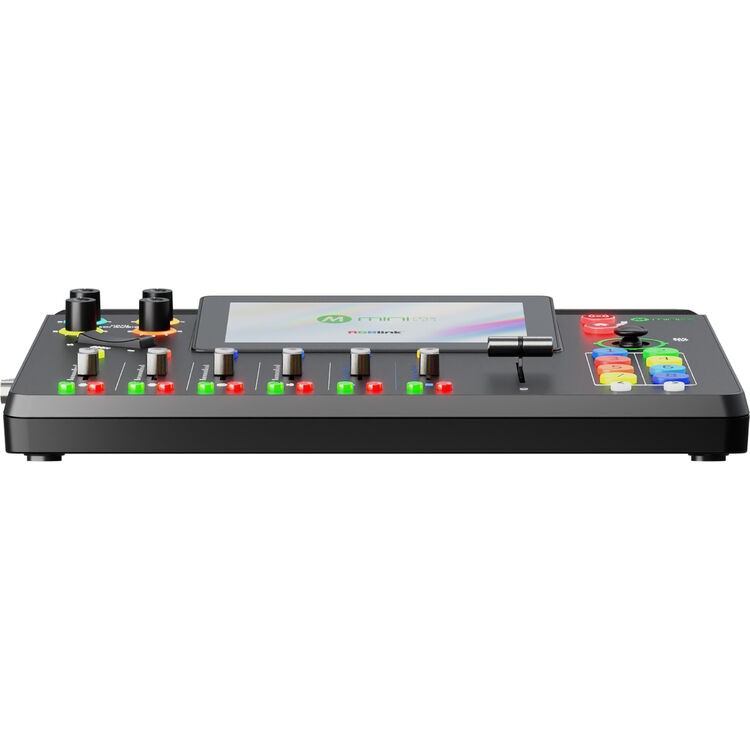

mini-mx SDI prima četiri HDMI 2.0 izvora do 4K60, četiri 3G-SDI kamere, USB kameru (UVC) i dvosmjerni NDI | HX2, od kojih slažete šest ulaznih kanala. Zaslon osjetljiv na dodir od 5,5″, šest fadera, T-bar i joystick nalaze se na jednoj ploči od 291 × 223 × 71 mm; napaja se putem USB-C PD (12 V / 3,3 A, najviše 40 W).

HDMI i 3G-SDI za profesionalne kamere

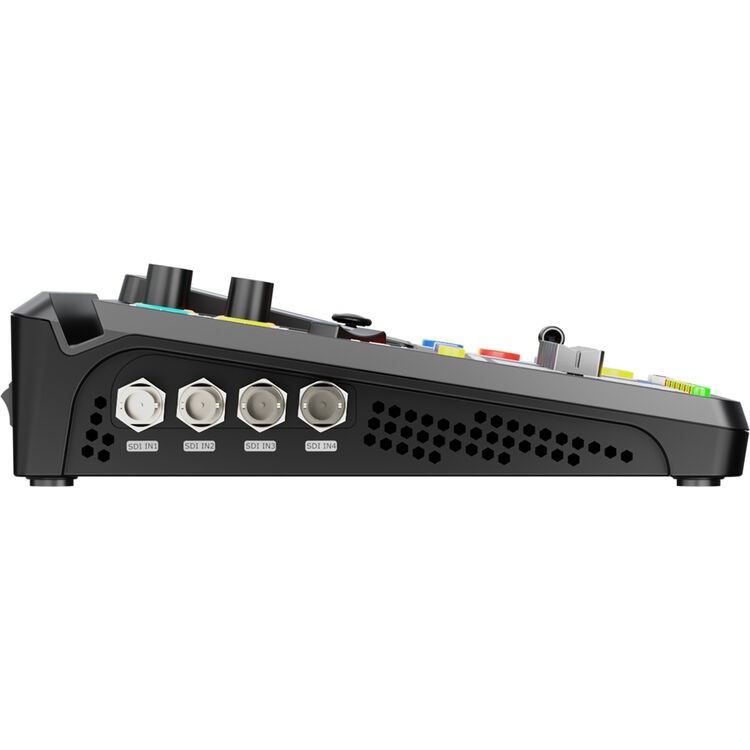

Četiri 3G-SDI ulaza (do 1080p60) dovode signal profesionalnih kamera i na veće udaljenosti, a četiri HDMI 2.0 ulaza primaju do 4096 × 2160p60. Šest kanala dopunjavate USB kamerom ili uređajem RGBlink AI mini putem UVC-a i NDI izvorom iz lokalne mreže; ethernet s NDI licencom istovremeno prima i šalje.

Zaslon osjetljiv na dodir i dva HDMI izlaza

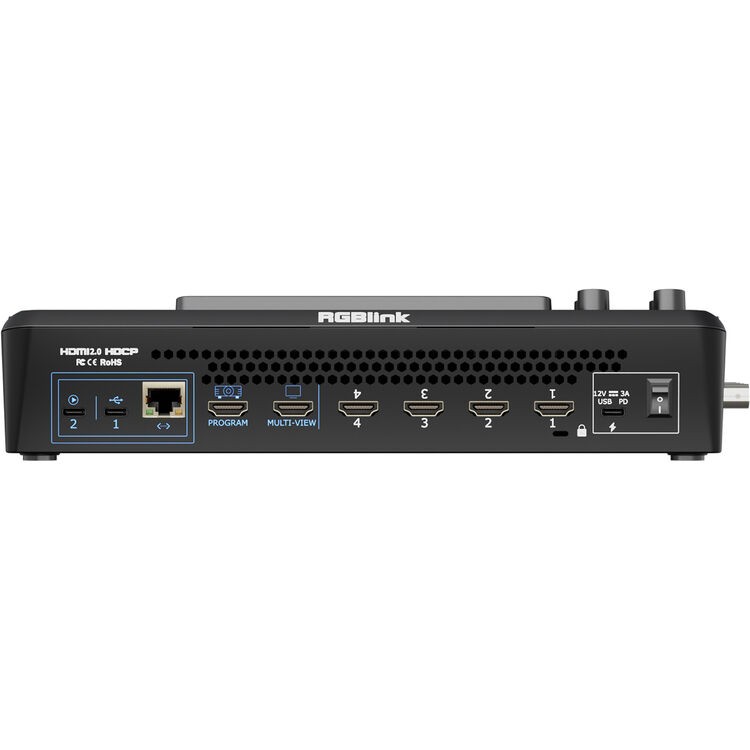

Zaslon osjetljiv na dodir od 5,5″ služi za upravljanje izbornikom i kao višestruki prikaz svih ulaza. Dva zasebna HDMI izlaza šalju na monitore višestruki prikaz, program ili testnu sliku u rezoluciji do 1080p60. Računalo USB 3.0 izlaz prepoznaje kao web-kameru (YUY2/MJPEG), pa program šaljete izravno u OBS, Zoom ili vMix.

Miks osam audio kanala

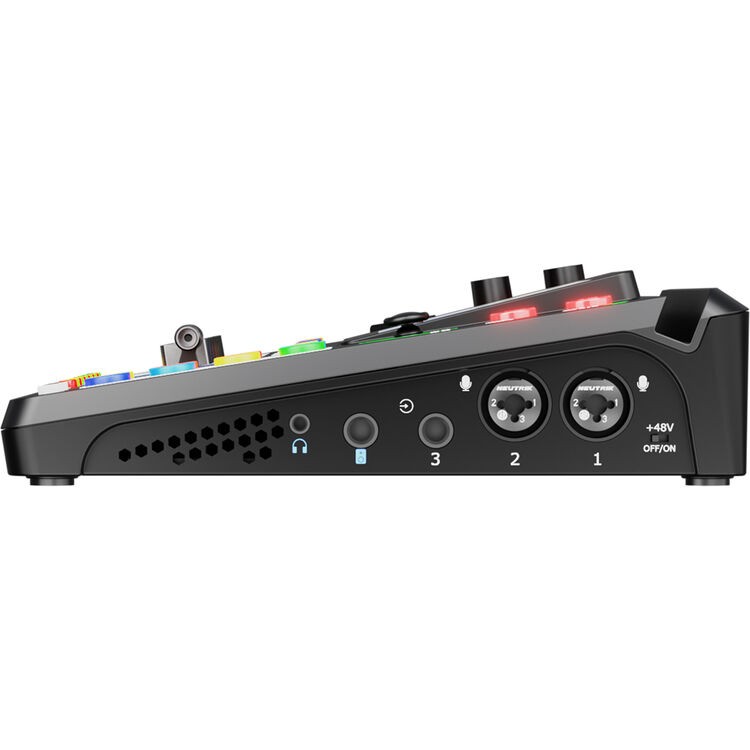

Dva kombinirana ulaza XLR/jack 6,35 mm za mikrofone (MIC 1 s fantomskim napajanjem 48 V), linijski ulaz 6,35 mm, zvuk putem Bluetootha i zvuk ugrađen u HDMI i SDI ulaze – ukupno do osam kanala. Za mikrofone su dostupni uklanjanje šuma, ekvilizator, jeka, reverb i stapanje glasa, a linijski ulaz može se zakasniti do 8 sličica. Izlazi: jack 6,35 mm i 3,5 mm.

Slojevi, grafika i semafor

Scenu slažete od dva video sloja, pozadinske slike i grafike iz medijske biblioteke – logotipa, natpisa ili slika. Dinamični tekstualni natpisi i semafor (scoreboard) prikazuju imena, rezultat ili vrijeme izravno u prijenosu; sliku u slici i podijeljeni zaslon postavljate bez računala.

Chroma key jednim dodirom

Voditelja ispred zelene ili plave pozadine izrezujete izravno na preklopniku i postavljate ga u virtualni studio ili ispred grafike. Postavke izrezivanja spremaju se zajedno s ostalim parametrima u unaprijed postavljene scene.

16 scena i 15 prijelaza

Do 16 unaprijed postavljenih scena pamti raspored slojeva, izvore, izrezivanje i unaprijed postavljene pozicije PTZ kamera; pozivate ih tipkama na ploči ili ih možete pustiti da se automatski izmjenjuju. Između pregleda i programa prebacujete rezom, T-barom ili automatski s jednim od 15 efekata prijelaza. Funkcija VFA (slika prati zvuk) prebacuje sliku prema aktivnom audio ulazu.

Upravljanje PTZ kamerama s ploče

Joystick i preklopka zuma upravljaju PTZ kamerama putem VISCA ili NDI – okretanje, naginjanje, zum i fokus, uključujući brzinu pomicanja. Unaprijed postavljena pozicija kamere pamti i ulaz, pa preklopnik pri pozivanju odmah prebacuje na tu kameru. NDI kameru spajate jednim ethernet kabelom za sliku i upravljanje.

Streaming, NDI i snimanje istovremeno

Preko etherneta mini-mx SDI putem RTMP(S) streama na najmanje četiri platforme istovremeno, a pritom šalje i NDI. S RGBlink TAO Cloudom streamate na do 32 platforme i preklopnikom upravljate na daljinu. Program se istovremeno snima u MP4 na USB disk ili SSD do 2 TB.

Okomiti format za telefone

Jednim prebacivanjem mijenjate izlaz iz vodoravnog u okomiti format, pa stream za društvene mreže ispunjava cijeli zaslon telefona.

Primjer spajanja

Gore video dio: četiri HDMI izvora, monitor pregleda i monitor programa, mreža s TAO Cloudom, RGBlink AI mini na USB 3.0 priključku te računalo ili telefon putem UVC-a. Dolje četiri SDI kamere, zvuk putem Bluetootha, mikrofoni, audio mikser, pojačalo i slušalice.

Dodatne informacije

RGBlink mini-mx SDI je svestrani višenamjenski video produkcijski preklopnik napravljen za zahtjevna okruženja uživo poput studija, sporta, bogoslužja, obrazovanja i korporativnih događaja. Podržava ukupno 10 ulaza - uključujući 4× HDMI 2.0, 4× 3G-SDI, NDI|HX2 preko Etherneta i USB-C UVC - omogućuje besprijekornu integraciju kamera, media playera i udaljenih IP izvora.

5,5-inčni LCD zaslon u boji omogućuje praćenje svih ulaza i izlaza u stvarnom vremenu, dok taktilna upravljačka površina s osvijetljenim gumbima, ručicama, joystickom i T-barom omogućuje brzo i sigurno upravljanje. Integrirano upravljanje PTZ kamerom putem VISCA-e i NDI|HX2 podržava do četiri kamere izravno s preklopnika, eliminirajući potrebu za vanjskim kontrolerima.

Mini-mx SDI izvrsno se snalazi u tijeku rada za prijenos uživo s USB-C UVC izlazom za izravno povezivanje sa softverom za konferencije i streaming, NDI|HX2 i IP streamingom te TAO Cloud integracijom za udaljeni streaming u oblaku na do 32 platforme. Također podržava istovremeno lokalno snimanje i streaming, snimajući do 100 sati 1080p videa na vanjsku USB-C pohranu.

Napredni produkcijski alati uključuju chroma key, dva video sloja, grafičke i logotipske slojeve, dinamičke tekstualne i semaforske slojeve, VFA (Video Follows Audio) i više DVE prijelaznih efekata. Sveobuhvatna audio podrška s mikrofonom, linijskim i ugrađenim zvukom, fantomskim napajanjem, kontrolom odgode i miksanjem uživo osigurava zvuk emitirane kvalitete.

Prijenosno, robusno i bogato značajkama, RGBlink mini-mx SDI je kompletno središte za produkciju uživo koje smanjuje složenost sustava uz pružanje profesionalnih rezultata.

Ključne značajke:

• 10-kanalni video preklopnik: 4× HDMI 2.0, 4× 3G-SDI, NDI|HX2, USB-C UVC
• Ugrađeni 5,5-inčni LCD zaslon u boji za praćenje
• Integrirano upravljanje PTZ kamerom (VISCA i NDI|HX2)
• USB-C UVC izlaz za streaming i snimanje
• Dva USB-C izlaza za istovremeno snimanje i streaming
• NDI|HX2, IP streaming i podrška za TAO Cloud
• Chroma key, dinamički tekst i semafor s rezultatima
• VFA (Video prati zvuk) značajka
• Dva video sloja + pozadina i grafički slojevi
• 16 unaprijed postavljenih scena s mogućnošću ponovnog pozivanja
• Profesionalno miksanje zvuka s fantomskim napajanjem
