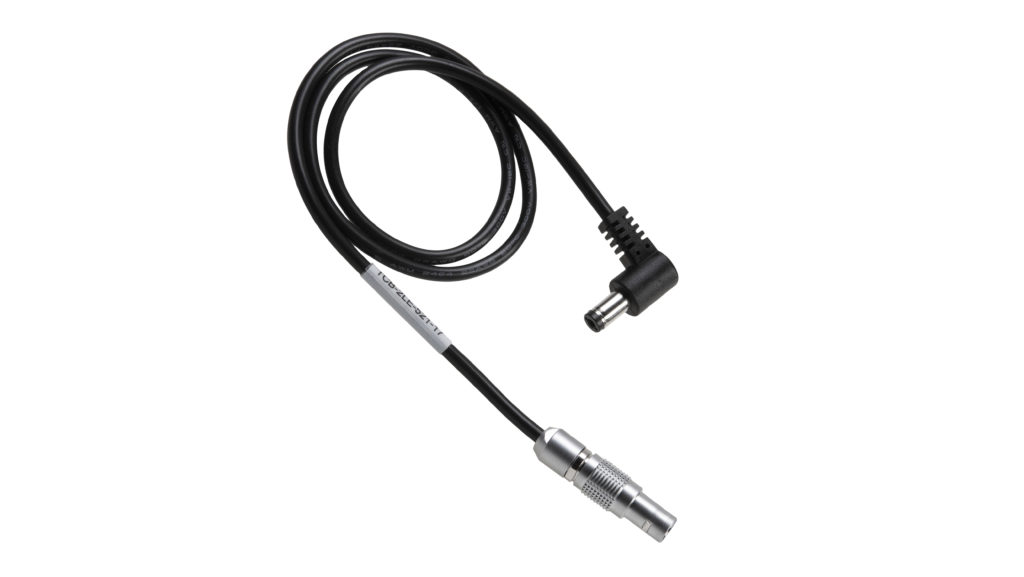

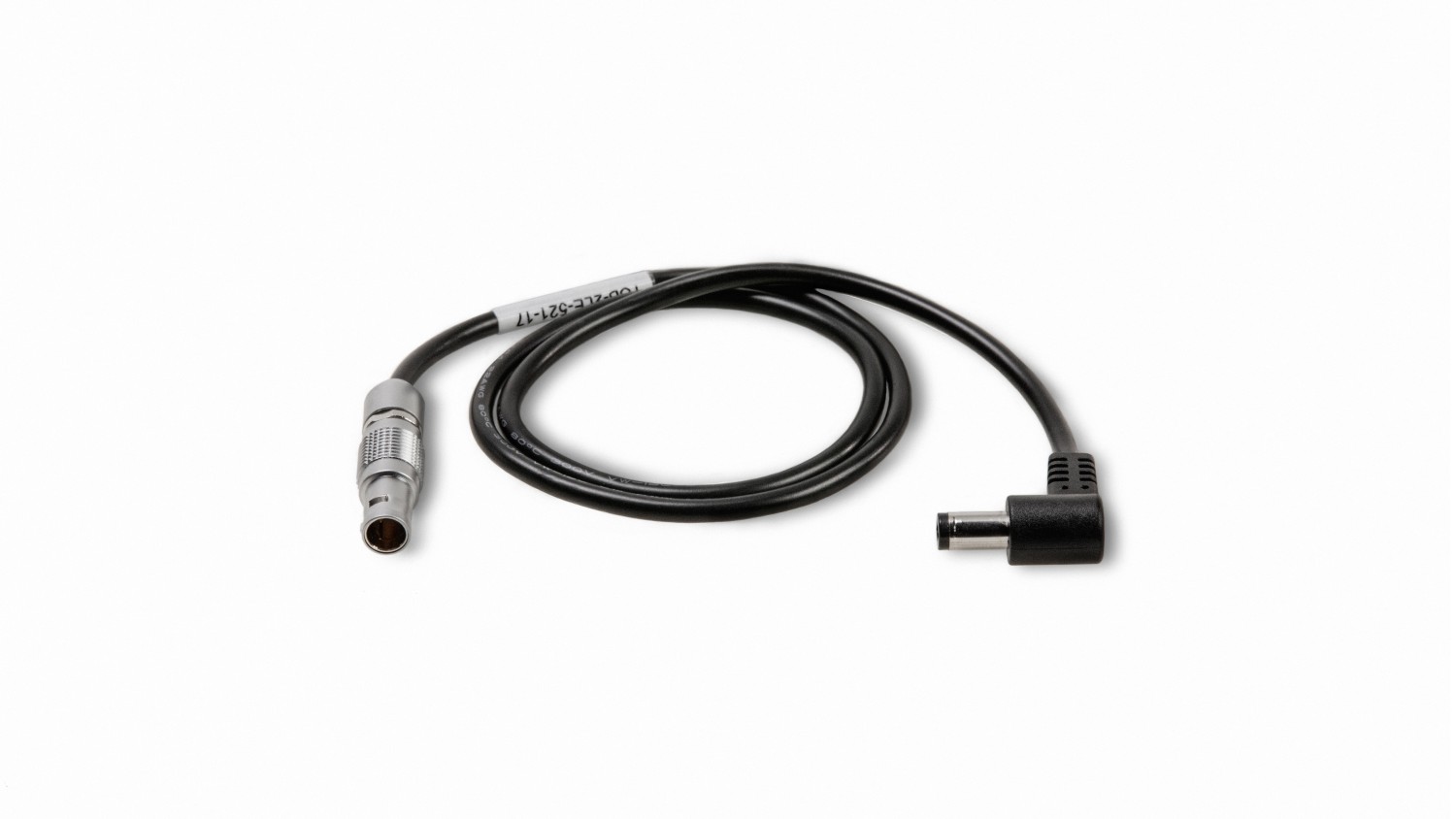

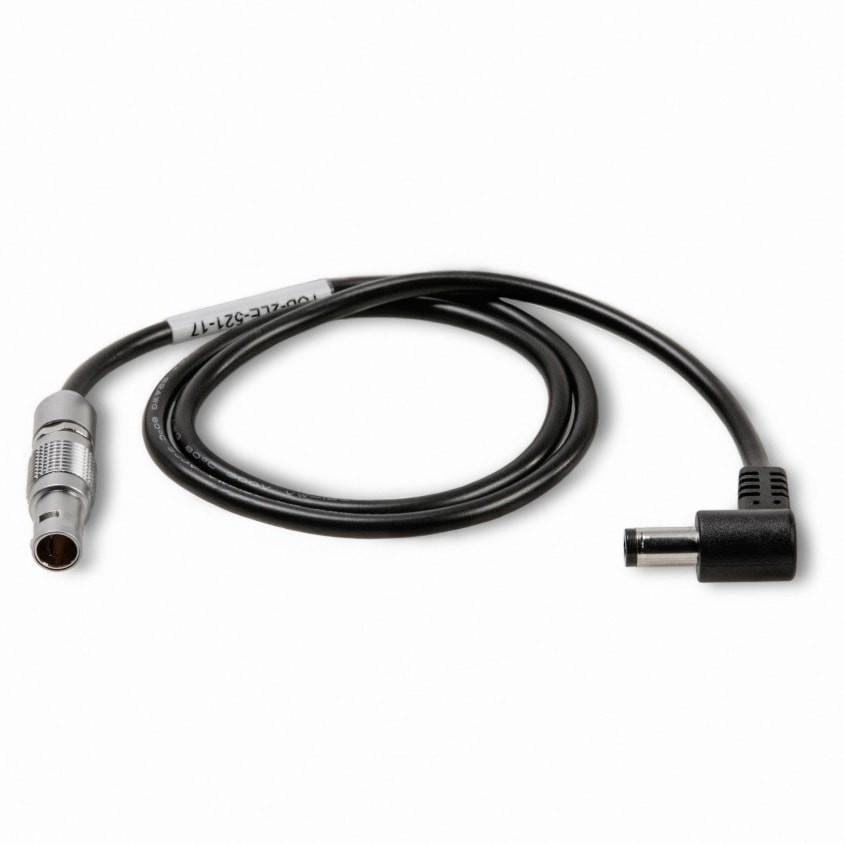

Tilta 2-Pin Lemo to 5.5/2.1mm DC Male Cable

Tilta TCB-2LE-521-17 je kabel za napajanje 2-pinski Lemo → DC 5,5/2,1 mm. Spaja se na izlaz 2-pinski Lemo baterijske ploče ili napajaćeg modula na rigu i napaja dodatnu opremu s koaksijalnim ulazom DC 5,5/2,1 mm — monitor, odašiljač ili rasvjetu — iz glavne baterije kamere. Duljina 55,25 cm, DC utikač je kutni.

Tilta TCB-2LE-521-17 kabel je za rigove na kojima slobodni izlaz nije P-Tap nego 2-pinski Lemo: baterijske ploče Tilta Mini PD, ploče za Blackmagic PYXIS i Sony FX9 ili napajaći moduli gimbala. Dodatna oprema s DC ulazom tako radi iz glavne baterije i ne treba vlastitu.

2-pinski Lemo → DC 5,5/2,1 mm

Utikač 2-pinski Lemo umeće se u napajaći izlaz 2-pinski Lemo na baterijskoj ploči ili modulu i u utičnici se zaključa. Na drugom kraju je kutni utikač DC 5,5/2,1 mm za koaksijalnu utičnicu monitora, video odašiljača, LED rasvjete i druge dodatne opreme s takvim ulazom. Kabel prenosi napon izvora bez promjene, pa pripada uređajima koji taj napon podnose. Izvedba s pinom od 2,5 mm srodni je model TCB-2LE-525-17.

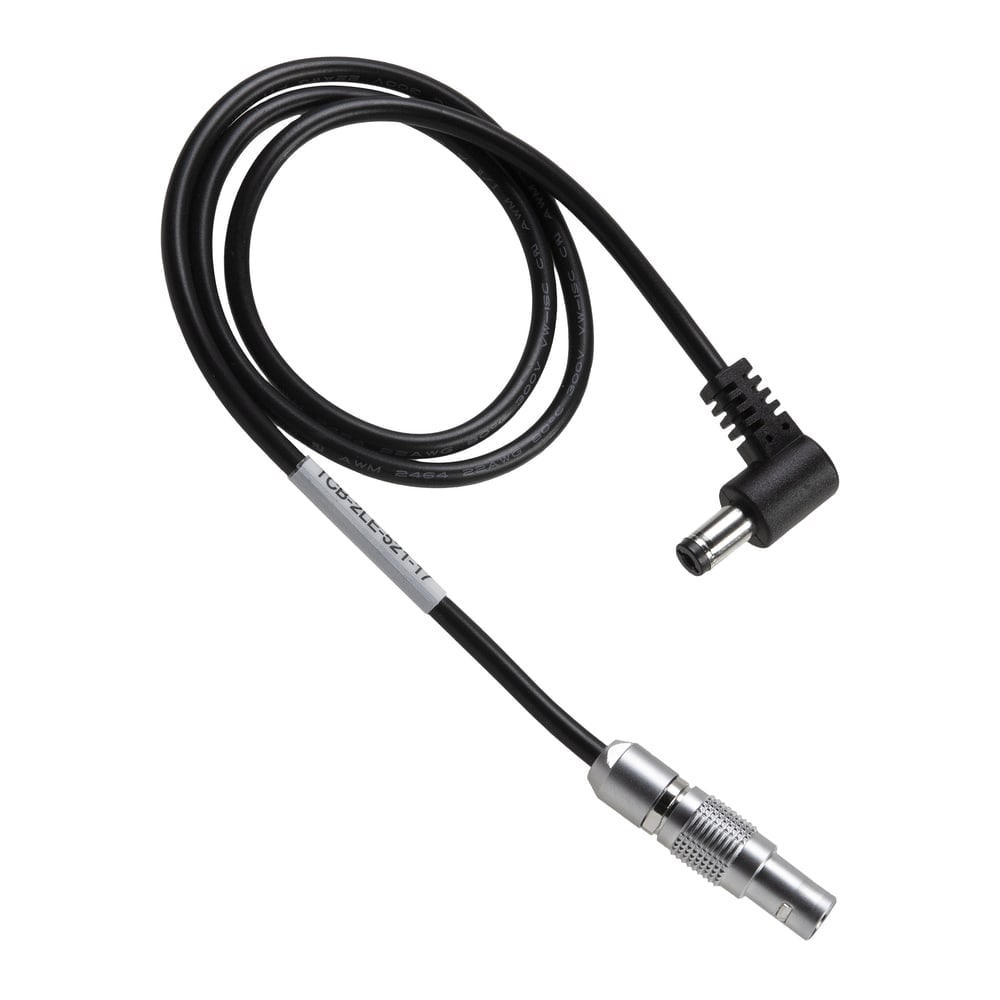

55 cm ravnog kabela s kutnim utikačem

Duljina od 55,25 cm dopire od baterijske ploče straga na kavezu do monitora na gornjoj ručki ili odašiljača na ruci. Vodiči su bakreni, plašt gumeni, priključci od aluminijske legure. Kutni DC utikač drži kabel uz tijelo uređaja i ne strši; zaključani priključak Lemo ne izvlači se pri povlačenju kabela.

Kabeli Tilta

Serija kabela Tilta TCB povezuje kameru, bateriju i dodatnu opremu na rigu: napajanje s V-Mount ili Gold Mount ploče preko P-Tapa, 2-pinskog Lemo, 3-pinskog Fischer ili koaksijalnog DC priključka, USB-C PD za monitore i ručke, 7-pinski upravljački kabeli za sustav Nucleus te HDMI ili BNC za sliku. Duljine su odabrane prema rigu — kratke za kavez, dulje do ruku i baterija; ovaj je kabel jedan od njih.
