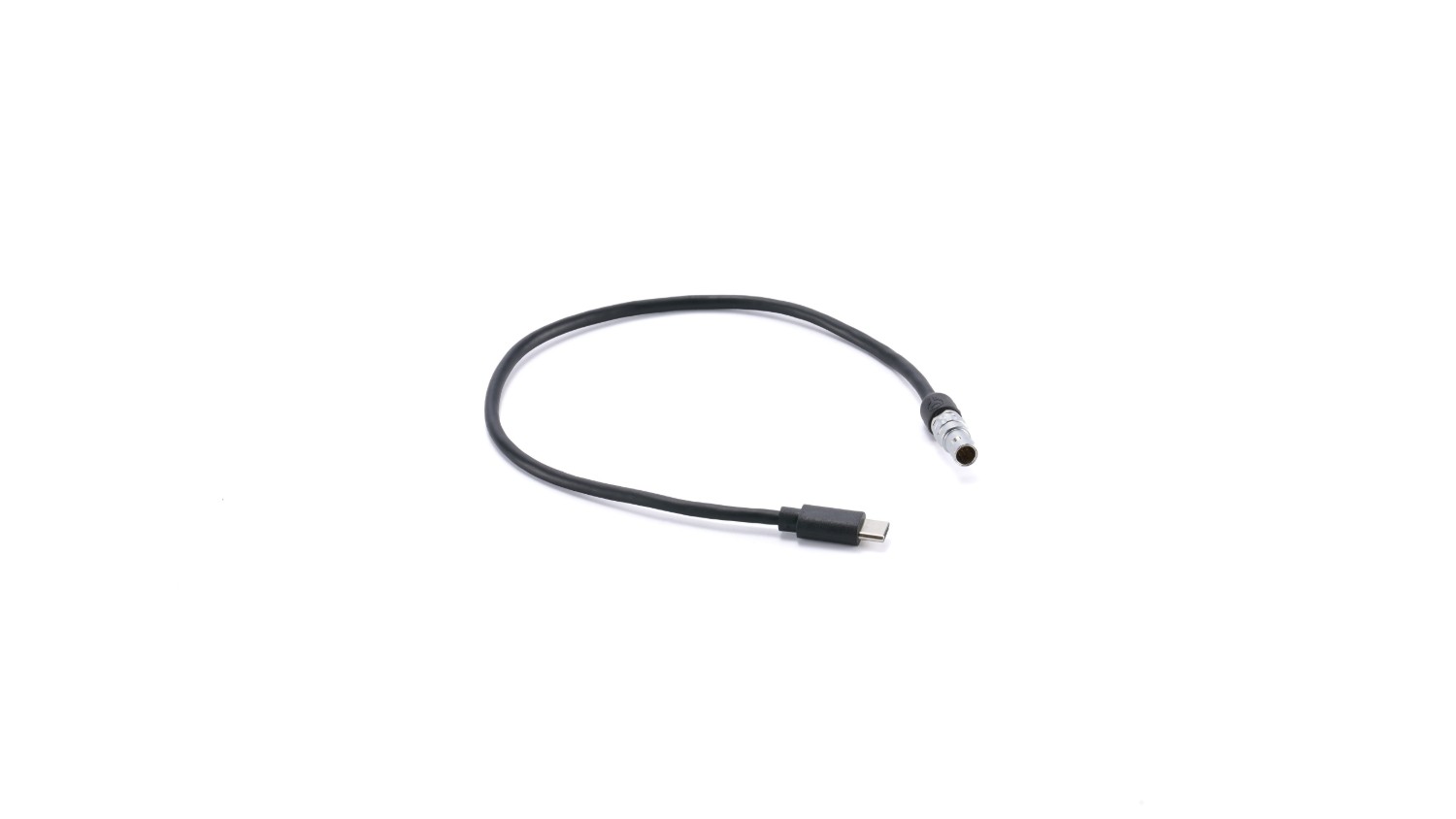

Tilta Nucleus-M II 7-Pin to USB-C Power Cable (36cm)

Tilta TCB-7P-USBC-36 kabel je za napajanje iz 7-pinskog priključka motora Nucleus-M II na utikač USB-C. Propušta napon koji dobiva motor Nucleus-M II i njime napaja motor Nucleus Nano II — dva motora na jednom rigu tako rade iz jedne baterije. Istim se kabelom motor Nucleus-M II spaja na port Motor adaptera Nucleus Auto Focus. Duljina 36 cm. Kabel nosi napon motora, pa se ne smije spojiti u kameru, monitor ni drugi uređaj USB-C.

Tilta TCB-7P-USBC-36 ulančava napajanje: motor Nucleus-M II napaja se preko P-Tapa ili 7-pinskog kabela i ima slobodan drugi priključak 7pin — ovaj kabel iz njega izvodi napon na USB-C, gdje ga uzima motor Nucleus Nano II. Na rigu je tako jedna baterija i jedan kabel do ploče manje.

7pin iz motora Nucleus-M II, USB-C u motor Nano II

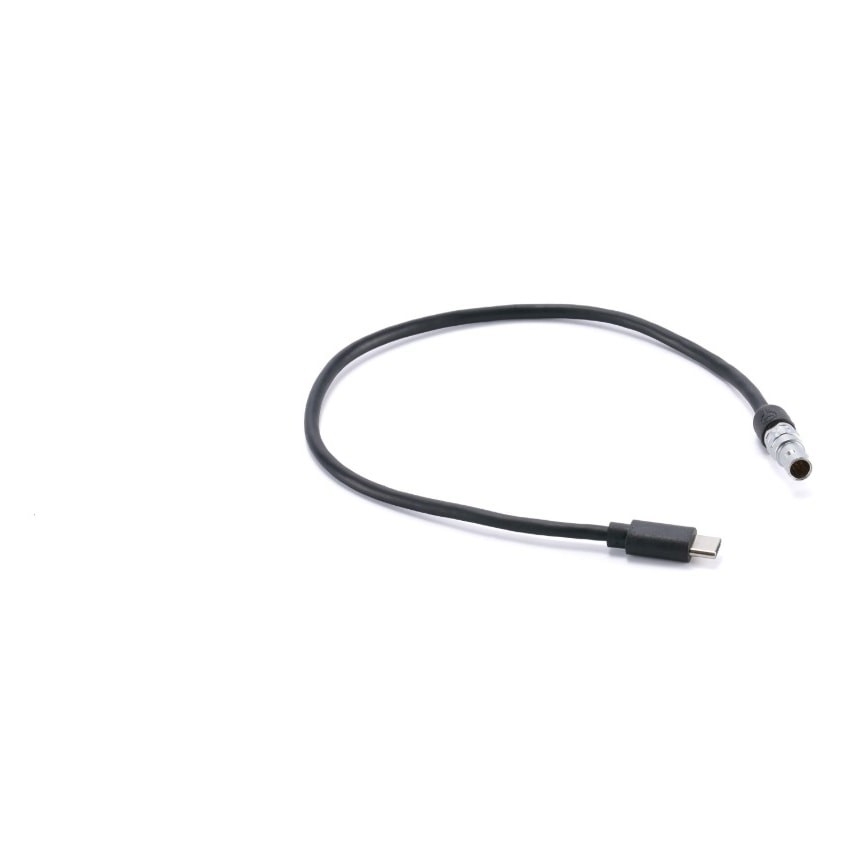

Utikač 7pin (0B) spaja se u slobodan priključak motora Nucleus-M II, a utikač USB-C na drugom kraju u priključak napajanja USB-C motora Nucleus Nano II. Motor Nano II tako radi iz iste baterije kao motor Nucleus-M II i ne treba vlastiti izvor ni kabel do baterijske ploče. Kabel je ravan, tanak, dug 36 cm — dovoljno za dva motora jedan uz drugi na šipkama od 15 mm ispred kamere, bez petlji oko objektiva.

Nosi napon motora — samo za motor Nano II i adapter Auto Focus

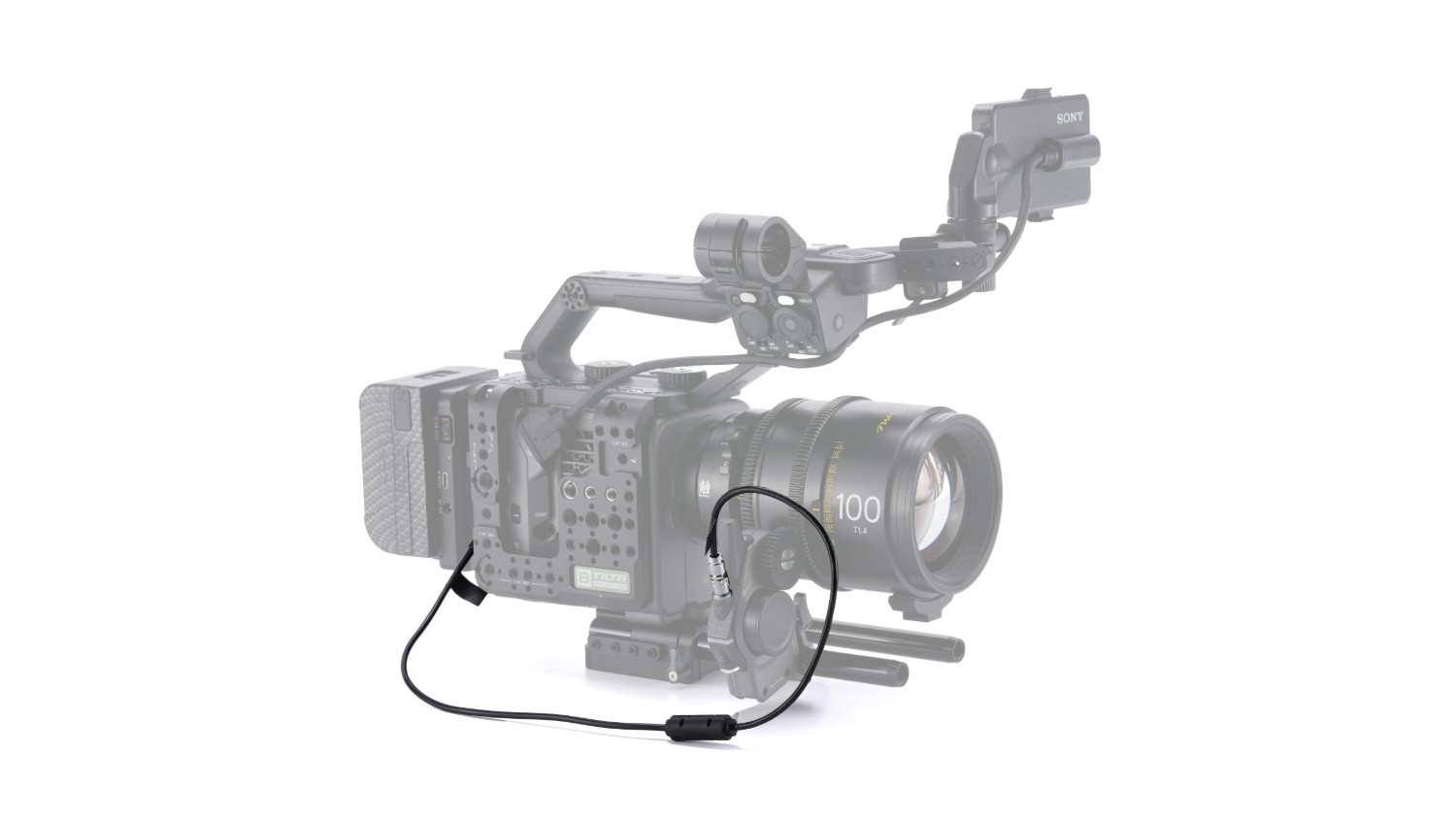

Kabel ne mijenja napon: na USB-C ide isto što dobiva motor Nucleus-M II, dakle ovisno o izvoru do 24 V. Uobičajeni uređaj USB-C — kameru, monitor, telefon — to bi uništilo, zato se kabel spaja samo u motor Nucleus Nano II. Druga predviđena uporaba je adapter Nucleus Auto Focus (E na PL): kabel je dio njegova kompleta Adapter Kit i povezuje port Motor adaptera sa 7-pinskim priključkom motora Nucleus-M II. Upravljanje kamerom preko USB-C obavlja drugi kabel, TCB-7P-USBC-50. Na slici je kabel kod motora na kameri Sony FX6 u kavezu.

Kabeli Tilta

Serija kabela Tilta TCB povezuje kameru, bateriju i dodatnu opremu na rigu: napajanje s V-Mount ili Gold Mount ploče preko P-Tapa, 2-pinskog Lemo, 3-pinskog Fischer ili koaksijalnog DC priključka, USB-C PD za monitore i ručke, 7-pinski upravljački kabeli za sustav Nucleus te HDMI ili BNC za sliku. Duljine su odabrane prema rigu — kratke za kavez, dulje do ruku i baterija; ovaj je kabel jedan od njih.
