Tilta Universal Battery Plate - V Mount

Tilta Universal Battery Plate V-Mount univerzalna je baterijska ploča koja iz jedne V-Mount baterije napaja kameru i svu dodatnu opremu: pet izlaza P-Tap 14,8 V, dvopolni LEMO i tropolni Fischer 14,8 V, uz to SDI razdjelnik s jednim ulazom i dva izlaza. Zglobni nosač postavlja je na šipke 15 mm u bilo kojem položaju. Kamera se spaja P-Tap kabelom za određeni model (nije u paketu).

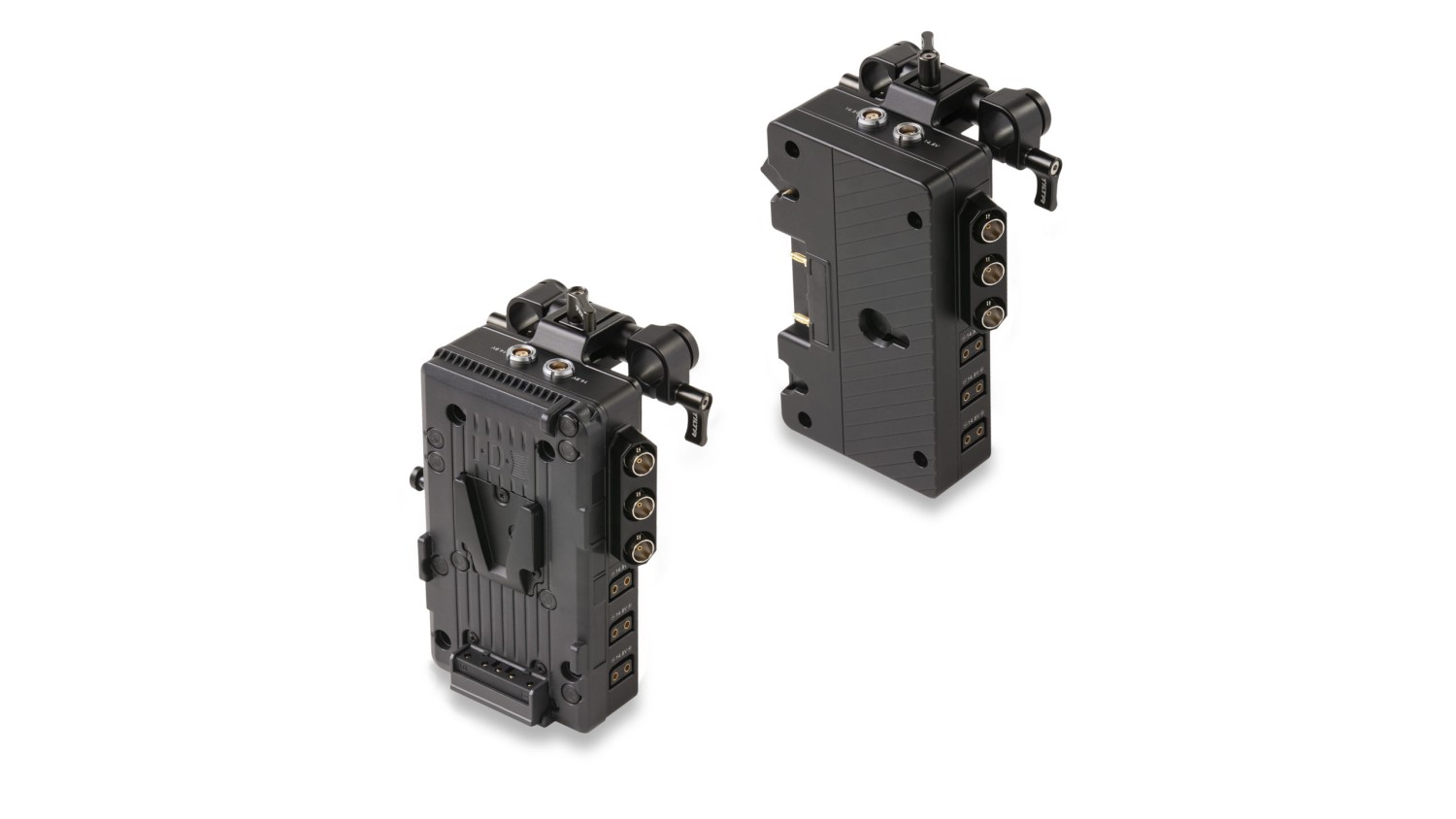

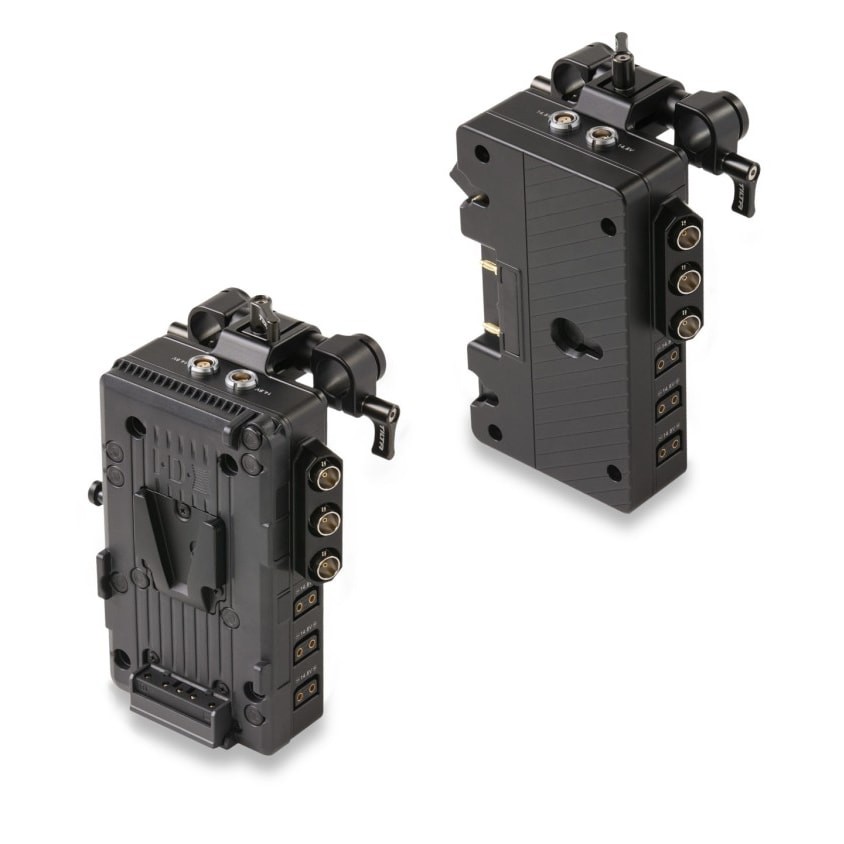

Tilta Universal Battery Plate V-Mount baterijska je ploča za kameru koja nema vlastiti V-Mount — ili ga ima, ali treba više izlaza. Sjedi na šipkama 15 mm, nosi jednu V-Mount bateriju i njezinu struju razvodi kameri, monitoru, video odašiljaču i drugoj opremi. Ista ploča postoji i u verziji Gold Mount.

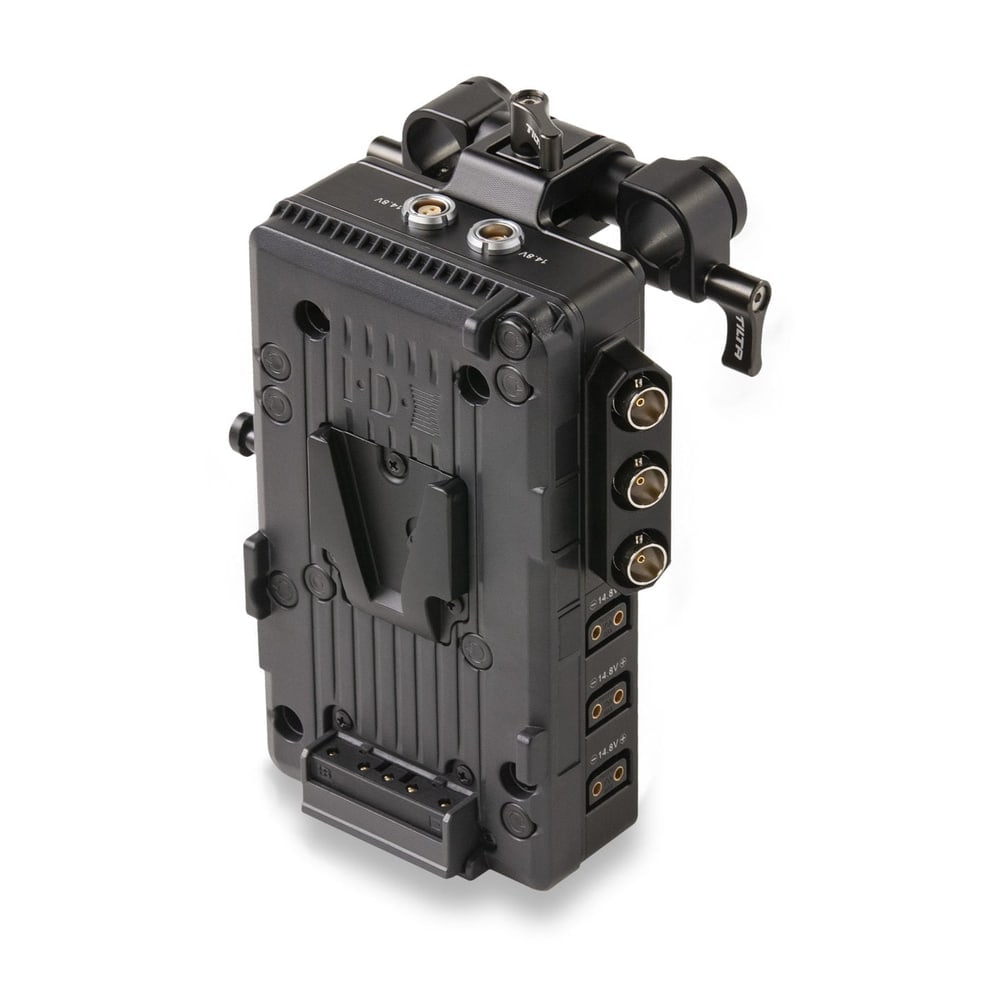

Pet izlaza P-Tap za kameru i opremu

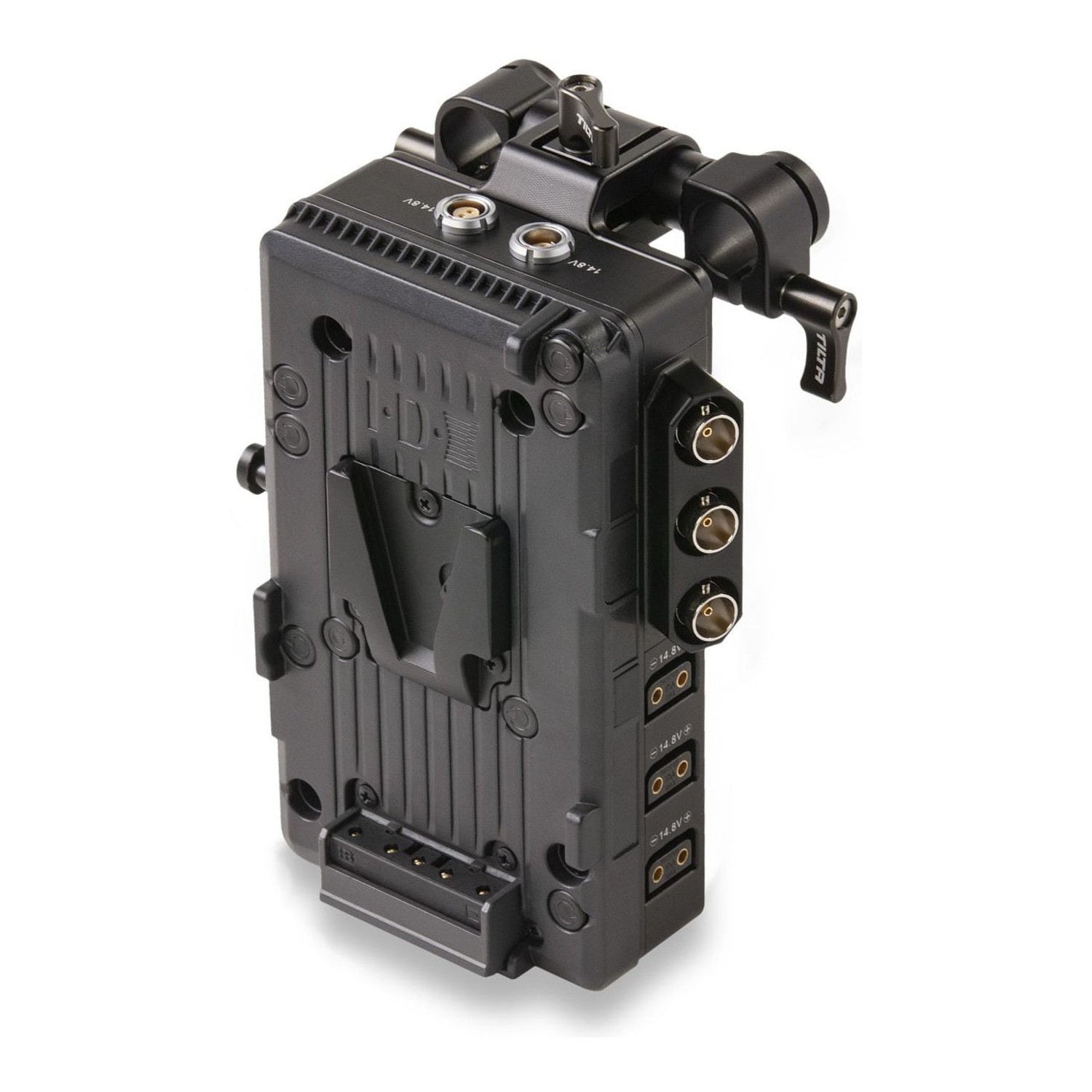

Na bočnim stranicama i donjem rubu ploče ukupno je pet izlaza P-Tap 14,8 V. Jedan od njih napaja kameru — Tilta za to nudi P-Tap kabele za pojedine modele (Canon C200/C300 Mk II, ARRI Alexa Mini, DC priključci 5,5/2,1 i 5,5/2,5 mm i drugi), koji se kupuju zasebno. Preostali izlazi napajaju monitor, video odašiljač ili motore za fokus. Prije spajanja kamere provjerite njezin ulazni napon; prenapon je može oštetiti.

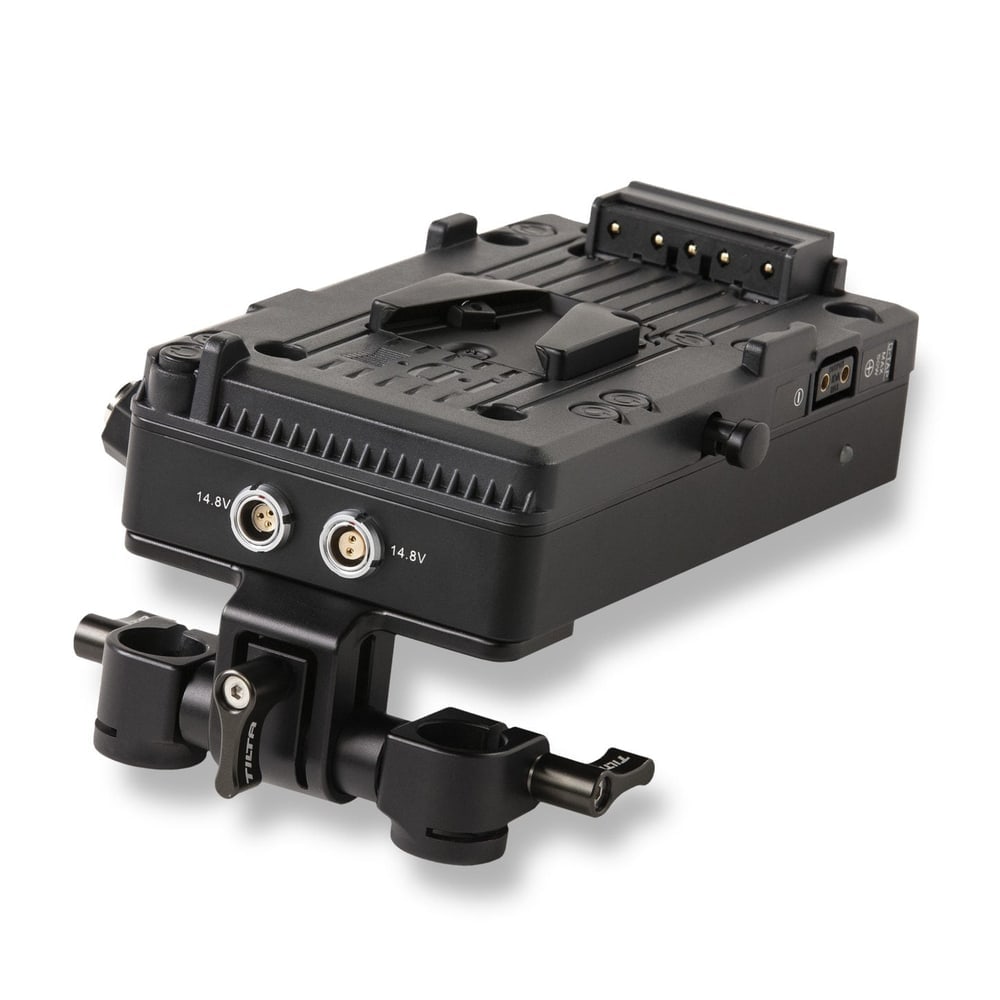

LEMO, Fischer i SDI razdjelnik

Na čelu ploče su još dva izlaza 14,8 V — dvopolni LEMO i tropolni Fischer — za opremu s odgovarajućim priključcima. Na bočnoj stranici iznad izlaza P-Tap sjede tri SDI priključka: jedan ulaz i dva izlaza, pa ploča ujedno služi kao razdjelnik SDI signala iz kamere prema monitoru i odašiljaču bez dodatnog uređaja u postavu.

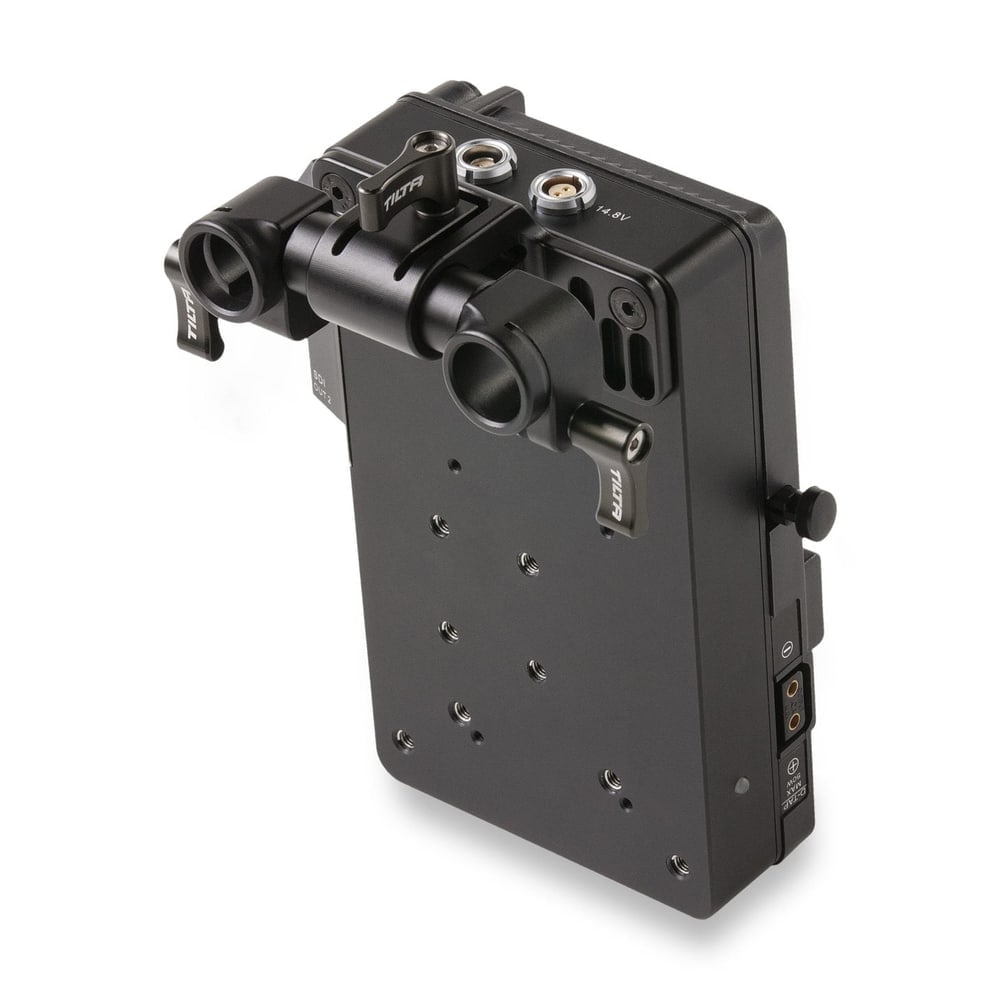

Zglobni nosač za šipke 15 mm

Ploča se na šipke 15 mm montira zglobnim nosačem s preklopnim vijkom koji je pušta nagnuti pod bilo koji kut — na stražnjoj strani postava tako sjedi točno ondje gdje uravnotežuje objektiv. Adapter za šipke 15 mm s četiri vijka u paketu je. Tijelo je od aluminijske legure s elementima od nehrđajućeg čelika, bakra i ABS-a; V-Mount prihvat prima svaku V-Mount bateriju.

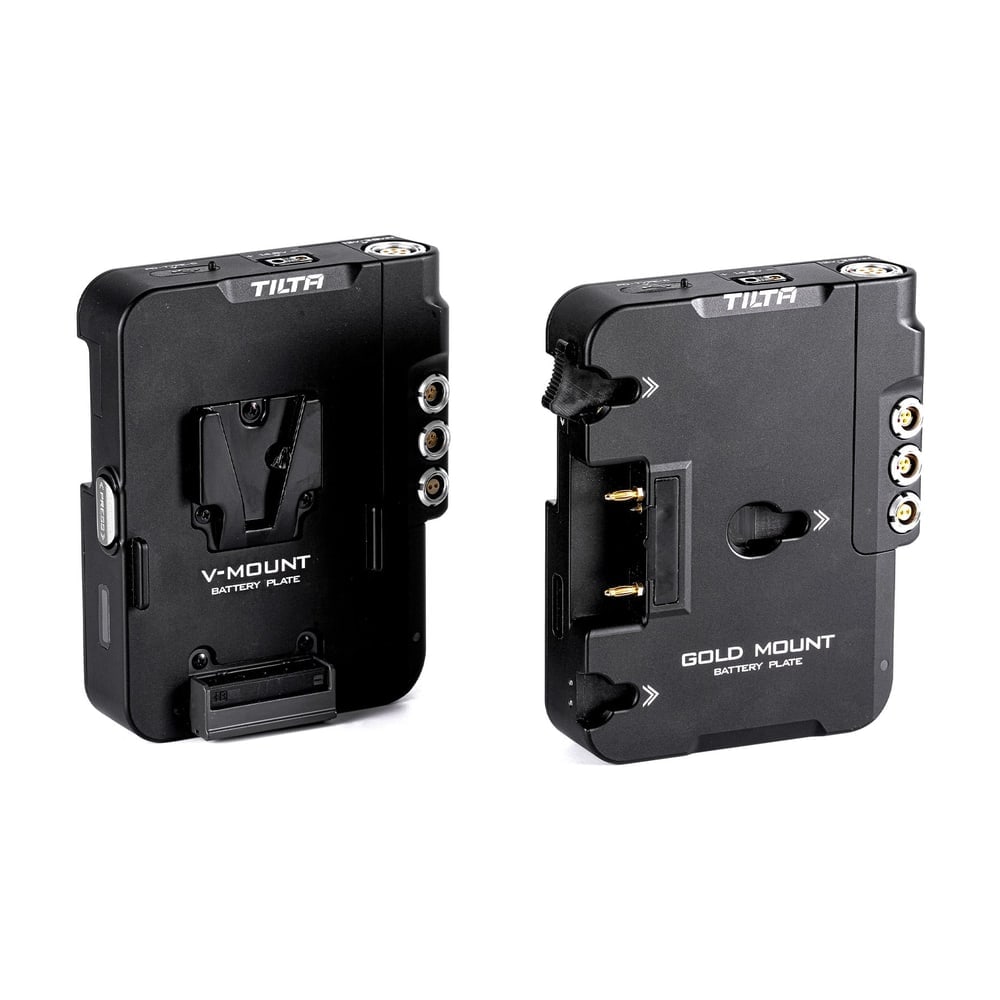

Napajanje Tilta: V-Mount i Gold Mount

Baterijske ploče Tilta imaju jedan zadatak: dovesti struju iz velike V-Mount ili Gold Mount baterije u kameru i do dodatne opreme, kako bi se zamjene baterija svele na minimum. Svaka ploča postoji u obje izvedbe — V-Mount i Gold Mount (Anton Bauer) — i energiju razvodi preko izlaza P-Tap, USB-C i dvopolnih LEMO, za koje Tilta nudi kabele za napajanje pojedinih kamera, monitora i video odašiljača. Ploče za određeno kućište montiraju se u odjeljak za bateriju ili na kavez, univerzalne ploče na šipke 15 mm. Ovaj je dio jedan od njih.
